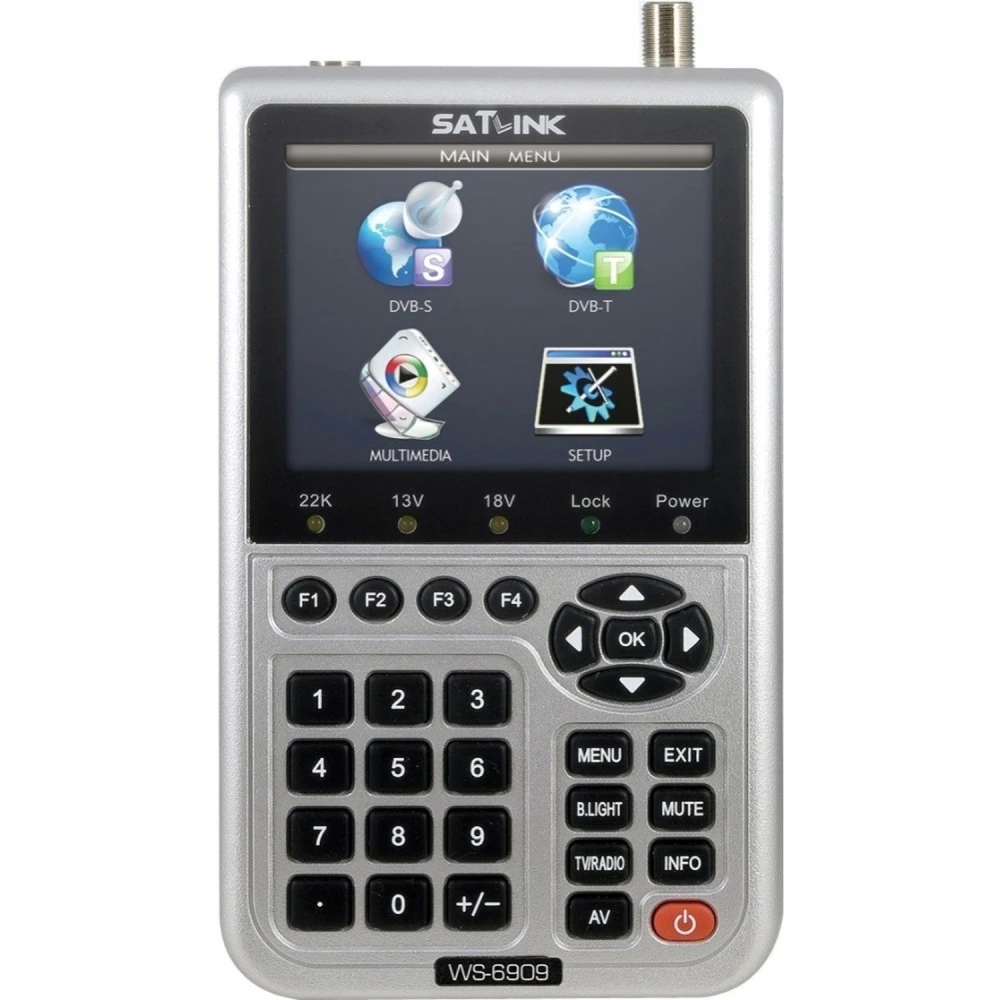

Satlink WS-6909 TV signalo analizatorius DVB-T ir DVB-S
Prekės ženklas: Satlink
PVM įskaičiuotas (Be PVM: 164,00 €)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 190,50 € | -4% |
| 10+ | 186,53 € | -6% |
| 20+ | 178,60 € | -10% |
Satlink WS-6909 TV signalo analizatorius yra profesionalus įrankis, skirtas skaitmeninių signalų matavimui ir analizei DVB-T (antžeminė skaitmeninė televizija) ir DVB-S (palydovinė televizija) sistemose. Šis įrenginys idealiai tinka technikams ir montuotojams, kuriems reikia užtikrinti skaitmeninės televizijos signalų kokybę ir tinkamą veikimą.

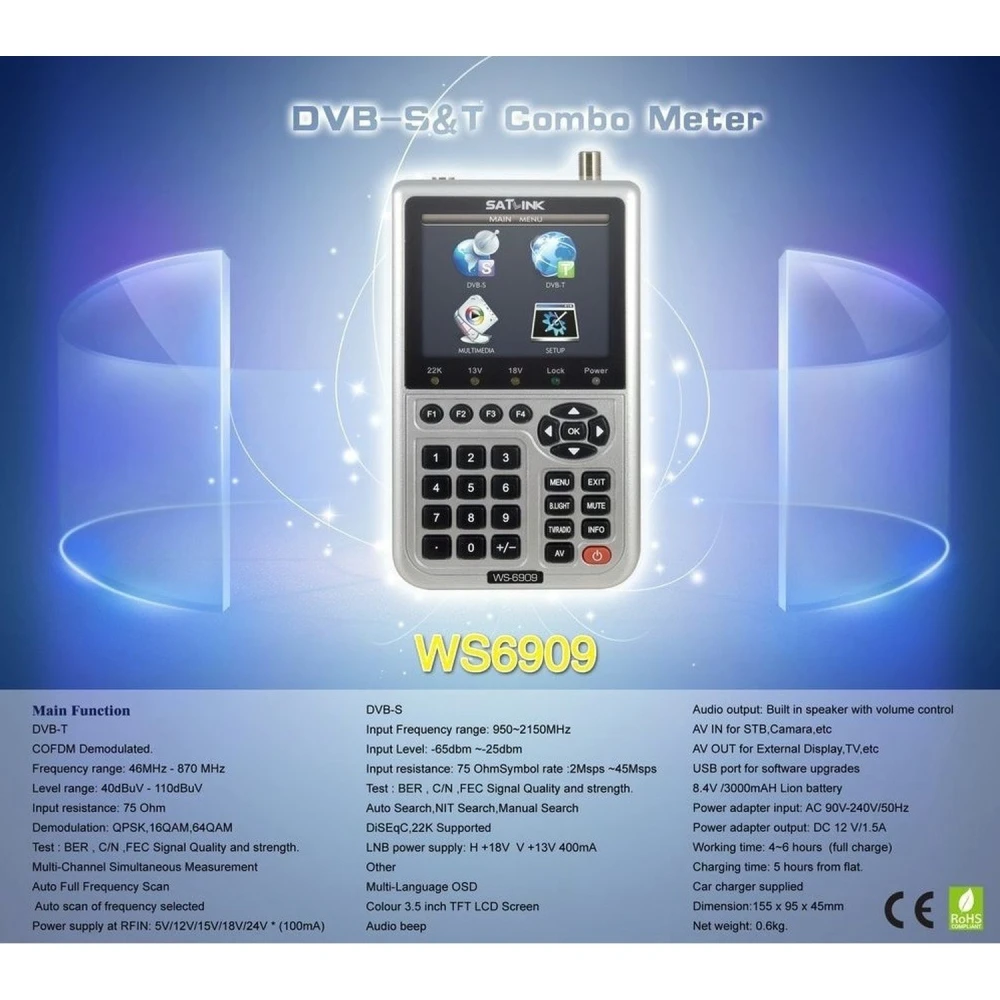

Pagrindinės savybės:
- DVB-T dažnių diapazonas: 46-870 MHz, signalo lygis 40-110 dBuV ir 75 omų įėjimo varža.
- DVB-T demoduliacija: Suderinamas su QPSK, 16QAM ir 64QAM, palaiko 2K ir 8K režimus.
- DVB-T matavimai: BER (Bit Error Rate), C/N (nešlio ir triukšmo santykis), signalo kokybė, FEC (Forward Error Correction) ir signalo stiprumas.
- DVB-S dažnių diapazonas: 950-2150 MHz, įėjimo lygis nuo -65 dBm iki -25 dBm ir 75 omų įėjimo varža.
- DVB-S demoduliacija: QPSK su simbolių sparta nuo 2 Msps iki 45 Msps.
- DVB-S matavimai: BER, C/N, signalo kokybė, FEC ir stiprumas.
- Papildomos funkcijos: Automatinė ir rankinė NIT paieška, suderinamumas su DiSEqC 1.0, 1.1, 1.2 ir USALS, LNB maitinimas (13/18 V, 400 mA) ir maitinimas RFIN su keliais įtampos lygiais (5V iki 24V).
- Įkraunama baterija: 3000 mAh ličio jonų su 8.4V įtampa, 4-6 val. veikimo trukmė ir 5 val. įkrovimo laikas. Komplekte yra automobilinis įkroviklis ir AC 90-240 V adapteris.
- Atmintis: 16 MB SDRAM ir 8 MB Flash saugojimui ir apdorojimui.
- Serijinis ryšys: USB duomenų perdavimui ir atnaujinimams.
- Kompaktiški matmenys: 155 x 95 x 45 mm, todėl patogu transportuoti ir naudoti lauke.
Tipinis naudojimas:
- Antžeminės ir palydovinės skaitmeninės televizijos antenų montavimas ir derinimas.
- DVB-T ir DVB-S signalų diagnostika bei problemų šalinimas.
- Kelių kanalų matavimas vienu metu efektyviai analizei.
- Signalo kokybės tikrinimas profesionaliuose įrenginiuose ir priežiūros darbuose.
Suderinamumas: Suderinamas su DVB-T (antžeminės TV) ir DVB-S skaitmeninės televizijos sistemomis, įskaitant COFDM ir QPSK moduliacijos technologijas. Tinka signalų analizei namų ir profesionalioje aplinkoje.
Šis analizatorius yra būtinas įrankis technikams, kuriems reikia tikslumo ir funkcionalumo matuojant antžeminės ir palydovinės televizijos skaitmeninius signalus, užtikrinant optimalų įrengimą ir kokybišką priėmimą.
- DVB-T dažnių diapazonas: 46-870 MHz, signalo lygis 40-110 dBuV
- DVB-T demoduliacija suderinama su QPSK, 16QAM ir 64QAM
- Tikslūs matavimai: BER, C/N, signalo kokybė, FEC ir stiprumas
- DVB-S dažnių diapazonas: 950-2150 MHz, įėjimo lygis -65 iki -25 dBm
- Automatinė ir rankinė NIT paieška DVB-S
- Suderinamumas su DiSEqC 1.0, 1.1, 1.2 ir USALS
- 3000 mAh ličio jonų įkraunama baterija su 4-6 val. veikimo trukme
- Vidinė atmintis: 16 MB SDRAM ir 8 MB Flash
- USB jungtis duomenų perdavimui ir atnaujinimams
- Kompaktiški matmenys: 155 x 95 x 45 mm, patogu nešiotis
Klientų klausimai ir atsakymai
Kokius signalų tipus gali matuoti ir analizuoti Satlink WS-6909 ir kokius privalumus jis suteikia, palyginti su tik antžeminiais ar tik palydoviniais matuokliais?
Satlink WS-6909 leidžia matuoti ir analizuoti tiek skaitmeninės antžeminės TV DVB-T (TDT, COFDM), tiek palydovinės DVB-S signalus, todėl palengvina darbą mišriose instaliacijose be dviejų įrenginių. Jis palaiko QPSK, 16QAM ir 64QAM demoduliaciją, o dažnių diapazonas yra 46–870 MHz antžeminiam ir 950–2150 MHz palydoviniam signalui, apimant daugumą šiuolaikinių standartų. Palyginti su specializuotais matuokliais, jis yra universalesnis, nors gali neturėti pažangių funkcijų, būdingų profesionaliems vieno tipo signalui skirtiems modeliams.
Kokie yra matmenys, svoris ir tikslus produkto dėžutės turinys?
Satlink WS-6909 matmenys yra maždaug 180 × 95 × 48 mm, o svoris – apie 0,5 kg. Pakuotėje paprastai yra: WS-6909 matuoklis, maitinimo įkroviklis, trumpas bandomasis koaksialinis kabelis, dirželis arba nešiojimo dėklas ir vartotojo vadovas. Turinys gali skirtis priklausomai nuo pardavėjo, todėl rekomenduojama prieš perkant pasitikrinti priedų sąrašą.
Ar jam reikia išorinio maitinimo šaltinio ir kokį elektrinį suderinamumą jis siūlo su palydoviniu LNB?
Matuoklis turi įkraunamą bateriją nešiojamam naudojimui. Jis gali tiekti maitinimą tiesiai iš RFIN įėjimo tokiems įrenginiams kaip LNB, palaikydamas 5V, 12V, 15V, 18V arba 24V (maks. 100 mA), suderinamą su dauguma standartinių LNB ir aktyvių antenų įrenginių. Svarbu įsitikinti, kad apkrova neviršija nurodytos maksimalios srovės, kad būtų išvengta perkrovos.
Ar įrenginys leidžia matuoti techninius parametrus, tokius kaip BER, C/N santykis ir signalo stiprumas, ir kokie yra jo darbiniai diapazonai?
Taip, WS-6909 matuoja pagrindinius parametrus, tokius kaip BER (Bit Error Rate), nešlio–triukšmo santykis (C/N), signalo stiprumas ir kokybė tiek DVB-T, tiek DVB-S režimuose. Jis efektyviai veikia įėjimo lygio diapazone nuo 40–110 dBμV antžeminiam signalui ir nuo -65 dBm iki -25 dBm palydoviniam signalui, todėl tinka montavimo ir tikslaus derinimo poreikiams gyvenamojoje bei pusiau profesionalioje aplinkoje.
Kokius saugos ir normatyvinius elementus jis turi ir kaip jis lyginamas su aukštesnės klasės įrenginiais patvarumo ir apsaugos požiūriu?
WS-6909 atitinka pagrindinius CE elektros standartus elektroninei įrangai, tačiau dėl savo nešiojamos klasės ir kainos neturi sustiprintos EMI apsaugos ar pažangių apsaugų nuo viršįtampių įėjimuose. Aukštesnės klasės įrenginiai gali turėti didesnį tvirtumą, ESD apsaugą ir papildomus profesionalios aplinkos sertifikatus. Rekomenduojama matuoklį naudoti laikantis geros praktikos ir vengti jungimų aplinkoje be tinkamo iškrovimo.
Kam skirtas Satlink WS-6909 analizatorius?
Jis skirtas matuoti ir analizuoti antžeminės skaitmeninės televizijos (DVB-T) ir palydovinės televizijos (DVB-S) signalus, leidžiant patikrinti signalo kokybę ir stiprumą montavimo bei priežiūros metu.
Kokius signalų tipus gali matuoti Satlink WS-6909?
Jis gali matuoti DVB-T (antžeminės TV) ir DVB-S (palydovinės TV) signalus, įskaitant BER, C/N, signalo kokybę, FEC ir signalo stiprumą.
Kiek laiko veikia Satlink WS-6909 baterija?
Ličio jonų baterijos talpa yra 3000 mAh ir pilnai įkrauta ji užtikrina 4–6 val. veikimo laiką.
Ar jis suderinamas su DiSEqC sistemomis?
Taip, jis suderinamas su DiSEqC 1.0, 1.1, 1.2 ir USALS versijomis LNB valdymui ir palydovų perjungimui.
Ar komplekte yra automobilinis įkroviklis?
Taip, analizatorius komplektuojamas su automobiliniu įkrovikliu ir AC/DC maitinimo adapteriu.
