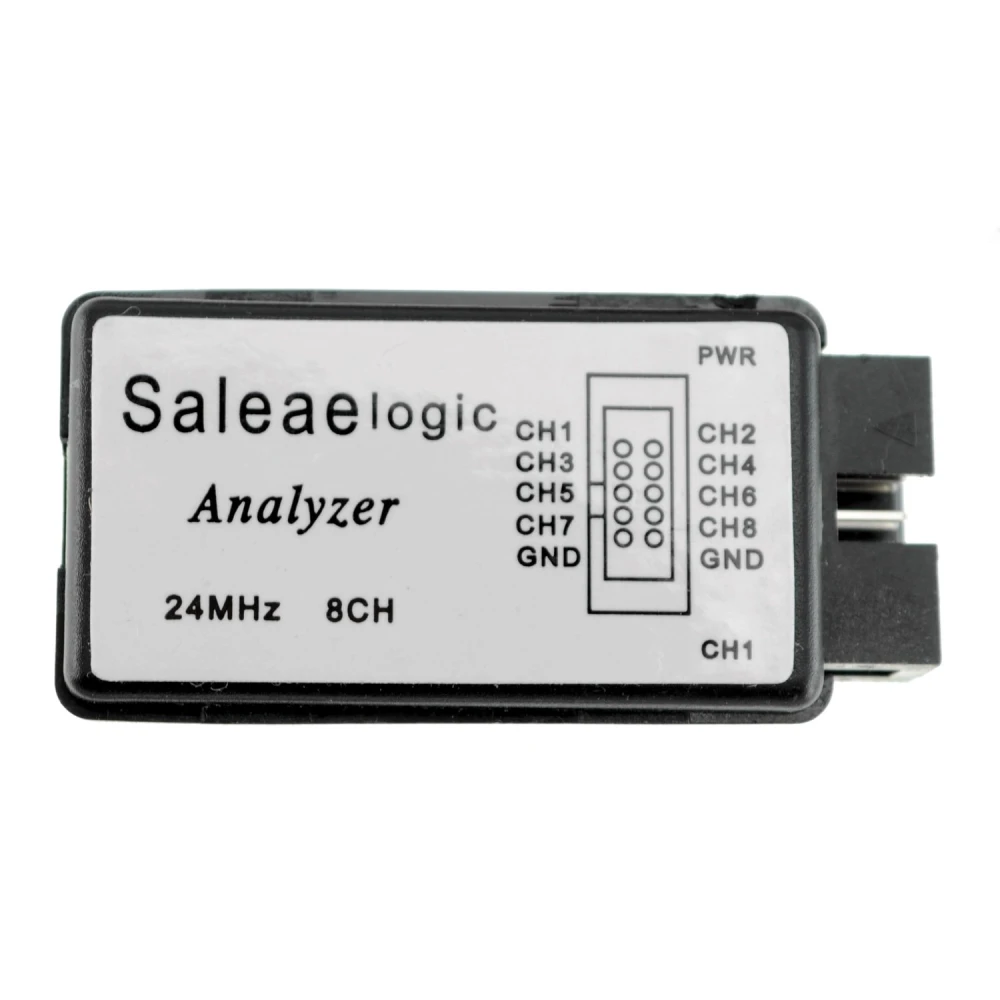

24MHz 8 kanalų loginis analizatorius, suderinamas su Saleae USB Logic
Prekės ženklas: satkit
11,98€
PVM įskaičiuotas (Be PVM: 9,90€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 11,50€ | -4% |
| 10+ | 10,58€ | -12% |
Ribotas kiekis
Standartinis pristatymas
Kt, Bal 23 - Pr, Bal 27
Skubus pristatymas
An, Bal 21 - Tr, Bal 22
Grąžinimas per 30 dienų
Nemokamas grąžinimas per 30 dienų
Saugi operacija
Share:
Nemokamas pristatymas
Pristatymas nuo 4,99€
Paprastas grąžinimas
30 dienų grąžinimo politika
Saugus mokėjimas
100% saugus atsiskaitymas
Kokybės garantija
Tik originalios prekės
24MHz 8 kanalų loginis analizatorius, suderinamas su Saleae yra būtinas įrankis elektronikos profesionalams ir mėgėjams, kuriems reikia tiksliai ir greitai analizuoti skaitmeninius signalus. Šis įrenginys jungiamas per USB ir yra suderinamas su Saleae USB Logic programine įranga, leidžiančia fiksuoti ir analizuoti kelis skaitmeninius protokolus.
Pagrindinės savybės:
- USB jungtis, kad būtų lengva prijungti prie PC.
- 8 kanalai vienu metu keliems skaitmeniniams signalams fiksuoti.
- Didžiausias ėminių ėmimo greitis iki 24MHz, priklausomai nuo PC ir USB magistralės naudojimo.
- Suderinamas su įprastais protokolais, tokiais kaip I2C, SPI, 1WIRE ir Serie.
- Veikia su TTL lygiais: žemas lygis nuo -0.5V iki 0.8V, aukštas lygis nuo 2V iki 5.25V.
- Lengvas, tik 22 gramų svorio, todėl patogu nešiotis ir naudoti.
- Ekrane rodomi laiko matavimai detaliai signalų analizei.
- Kiekvienam kanalui galima pasirinkti trigerio (trigger) tipą tiksliam fiksavimo valdymui.
Techninės specifikacijos:
- Kanalai: 8
- Didžiausias ėminių ėmimo dažnis: 24MHz
- Suderinamumas: Saleae USB Logic programinė įranga
- Signalo lygiai: TTL (-0.5V iki 0.8V žemas, 2V iki 5.25V aukštas)
- Svoris: 22 gramų

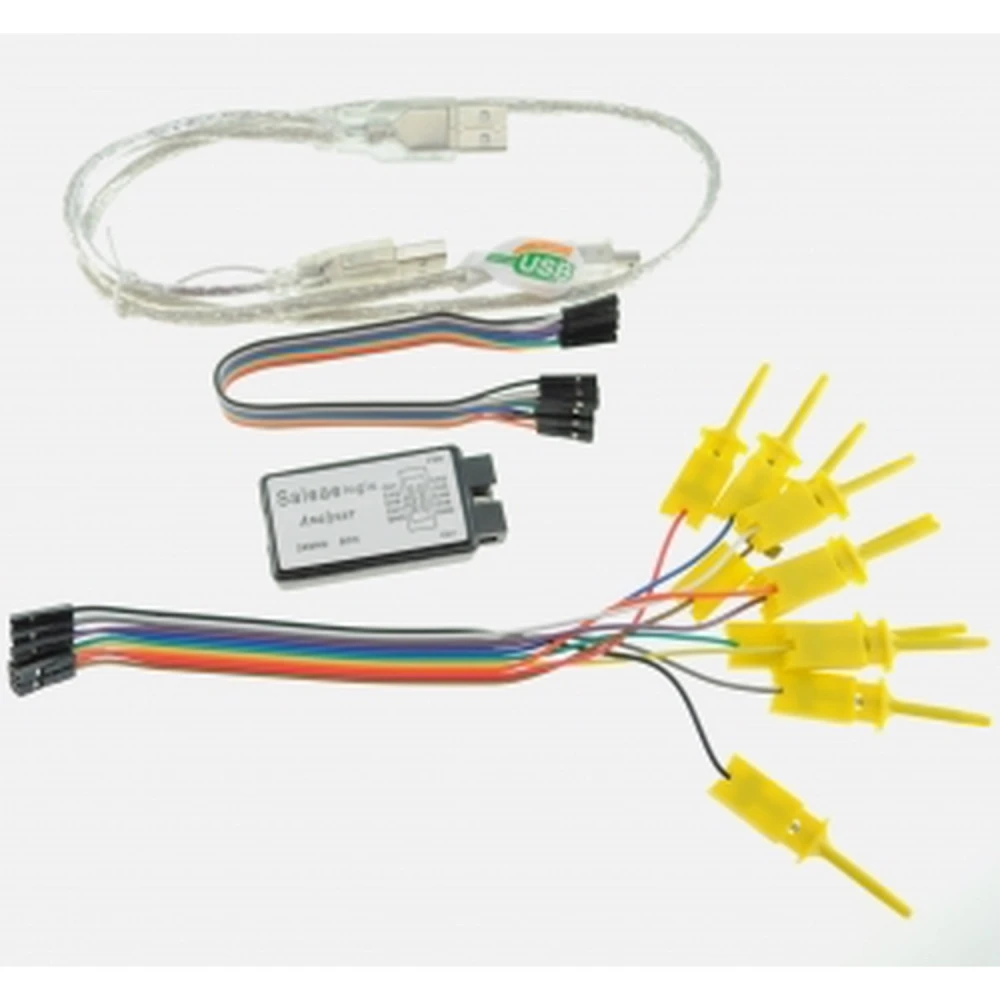

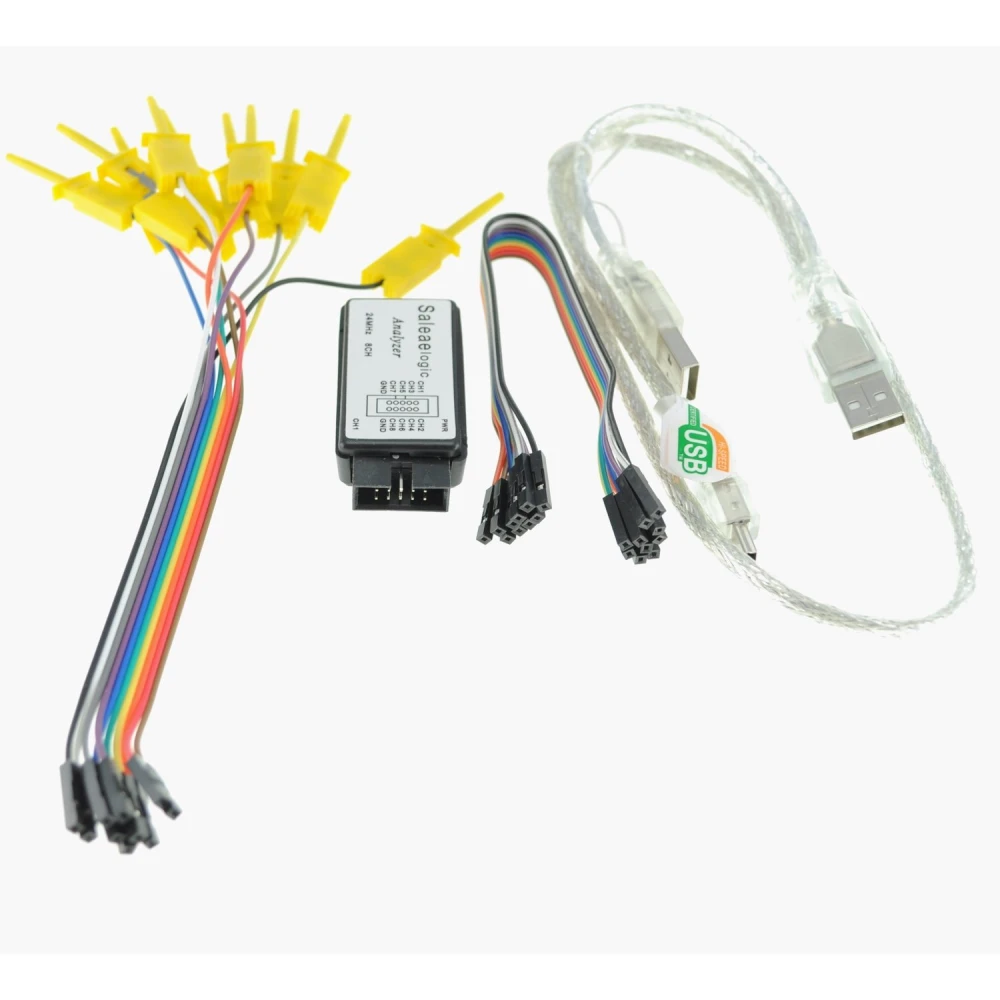

Pakuotės turinys:
- 1 x USB SALEAE loginis analizatorius
- 1 x USB prijungimo kabelis
- 1 x test clips signalų prijungimui
- 1 x 10 kontaktų DuPont kabelis
Tipinis naudojimas: Šis analizatorius puikiai tinka elektronikos projektų diagnostikai ir kūrimui, ypač skaitmeninių ryšio magistralių analizei, mikrovaldiklių derinimui ir ryšio protokolų, tokių kaip I2C, SPI ir serijiniai, tikrinimui. Suderinamumas su Saleae programine įranga palengvina duomenų peržiūrą ir analizę realiuoju laiku.
Suderinamumas: Suderinamas su bet kuriuo PC, palaikančiu USB jungtį ir Saleae USB Logic programinę įrangą, prieinamą Windows, Mac ir Linux sistemoms.
- USB jungtis, kad būtų lengva prijungti prie PC
- 8 kanalai vienu metu keliems skaitmeniniams signalams
- Didžiausias ėminių ėmimo greitis iki 24MHz
- Suderinamas su I2C, SPI, 1WIRE ir serijiniais protokolais
- Veikia su TTL lygiais: žemas -0.5V iki 0.8V, aukštas 2V iki 5.25V
- Lengvas, tik 22 gramų, patogiam nešiojimui
- Ekrane rodomi laiko matavimai detaliai analizei
- Kiekvienam kanalui galima pasirinkti trigerį (trigger) tiksliam valdymui
- Pridedamas USB kabelis, test clips ir 10 kontaktų DuPont kabelis
Klientų klausimai ir atsakymai
Kokie yra tikslūs analizatoriaus matmenys ir svoris, ir kokie priedai įtraukti į dėžutę?
Loginis analizatorius sveria apie 22 g. Komplekte yra pagrindinis modulis, USB laidas prijungimui prie PC, test clips rinkinys ir 10 kontaktų DuPont laidas. Tipiniai modulio matmenys yra apie 60 mm × 50 mm × 15 mm (patvirtinimui žr. techninę specifikaciją, nes jie gali skirtis dėl OEM gamybos).
Kokie operacinės sistemos ir aparatinės įrangos reikalavimai reikalingi, kad veiktų suderinama Saleae programinė įranga?
Suderinama Saleae Logic programinė įranga reikalauja Windows (7 arba naujesnės), macOS (10.10 arba naujesnės) arba Linux (glibc >= 2.13) operacinės sistemos. Rekomenduojama turėti bent 2 GB RAM, USB 2.0 arba naujesnį prievadą ir dual-core procesorių, kad būtų užtikrintas sklandus ir tikslus duomenų fiksavimas dideliu mėginių ėmimo greičiu. Gali būti nedideli suderinamumo apribojimai, priklausomai nuo konkrečios klono versijos ir turimų tvarkyklių.
Kaip turiu prijungti ir sukonfigūruoti analizatorių, kad matavimai būtų patikimi ir nebūtų pažeisti analizuojami grandynai?
Analizatorius turi būti jungiamas prie TTL lygius atitinkančių skaitmeninių signalų: nuo 0 iki 5,25 V, kai žemas lygis yra nuo -0,5 iki 0,8 V, o aukštas lygis nuo 2 iki 5,25 V. Prijunkite test clips prie analizuojamų signalų ir programinėje įrangoje pasirinkite kanalus bei nustatykite tinkamus trigerius. Svarbu neviršyti palaikomų įtampos lygių ir nejungti prie signalų su dideliais srovės šuoliais ar ne-TTL lygiais, kad būtų išvengta įrenginio pažeidimo ir klaidingų rodmenų.
Kokia garantija, atsarginės dalys ar palaikymas prieinami šiam modeliui, atsižvelgiant į tai, kad jis suderinamas su Saleae, bet nėra originalus?
Kadangi tai suderinamas modelis (ne originalus Saleae), garantiją paprastai suteikia tik platintojas, ir ji dažniausiai dengia gamybos defektus 3–12 mėnesių laikotarpiu, priklausomai nuo pardavėjo. Oficialaus Saleae palaikymo ir prieigos prie originalių atsarginių dalių nėra; remontas priklausys nuo platintojo arba paprastų gedimų savarankiško taisymo (laidų keitimo, smulkių litavimo darbų). Programinės įrangos palaikymas apsiriboja naudojimu su suderinamomis versijomis, be garantijų dėl būsimų atnaujinimų.
Su kokia programine įranga suderinamas loginis analizatorius?
Loginis analizatorius suderinamas su Saleae USB Logic programine įranga, kuri leidžia fiksuoti ir analizuoti skaitmeninius signalus.
Kiek kanalų turi loginis analizatorius?
Šis loginis analizatorius turi 8 kanalus, skirtus vienu metu fiksuoti skaitmeninius signalus.
Koks yra didžiausias ėminių ėmimo dažnis?
Didžiausias ėminių ėmimo dažnis yra 24MHz, nors jis priklauso nuo PC ir USB magistralės naudojimo.
Kokius protokolus gali analizuoti šis įrenginys?
Jis gali analizuoti skaitmeninius protokolus, tokius kaip I2C, SPI, 1WIRE ir serijiniai.
Ką sudaro pakuotė perkant analizatorių?
Pakuotėje yra USB SALEAE loginis analizatorius, USB prijungimo kabelis, test clips ir 10 kontaktų DuPont kabelis.
