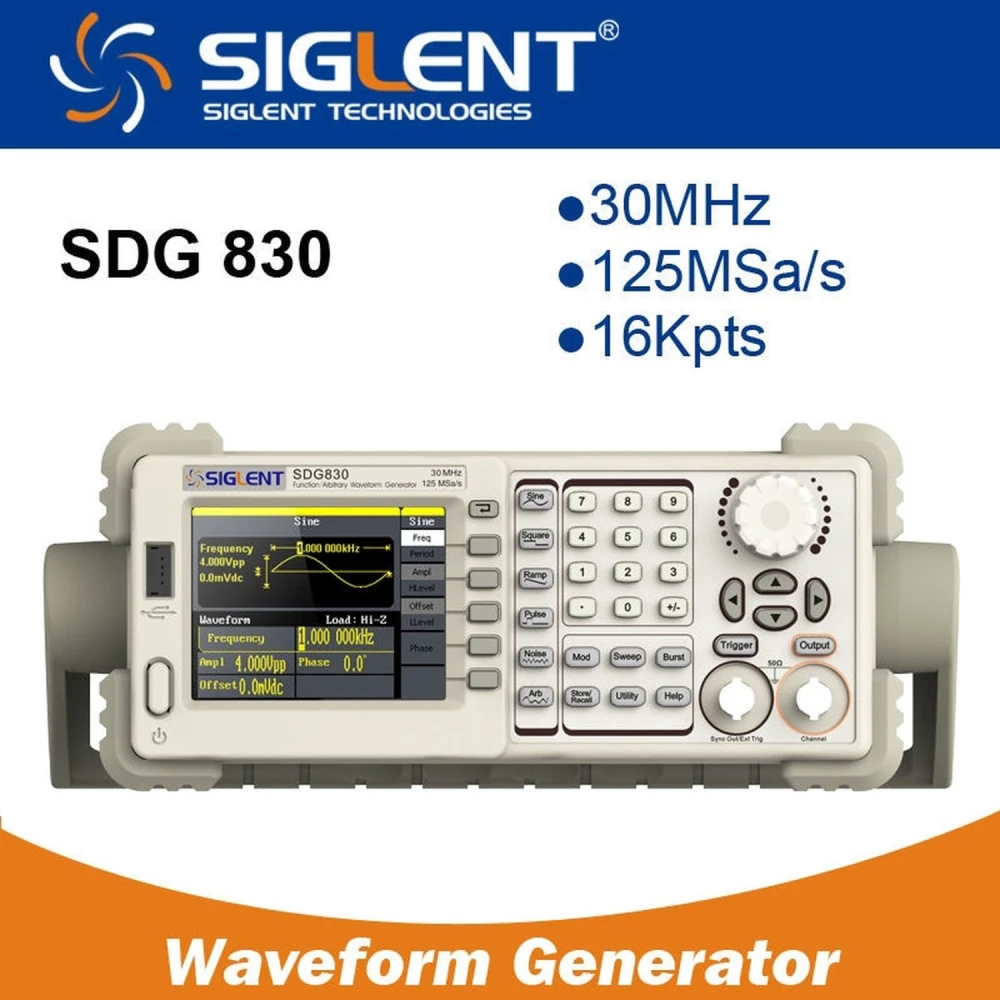

Siglent SDG830 30MHz funkcijų generatorius elektronikai
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 207,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 240,45€ | -4% |
| 10+ | 235,44€ | -6% |
| 20+ | 225,42€ | -10% |
Siglent SDG830 30MHz funkcijų generatorius yra pažangus matavimo prietaisas, sukurtas tiksliems ir universaliems signalams elektronikos taikymuose. Šis įrenginys turi iki 30MHz išėjimo dažnį ir 125 MSa/s mėginių ėmimo spartą, užtikrinančią aukštą signalų generavimo kokybę.
Įrengtas inovatyvia EasyPulse technologija, SDG830 gali generuoti impulsus su mažu virpėjimu ir greitu kylančiu bei krintančiu frontu, nepriklausomai nuo veikimo dažnio. Be to, jis leidžia plačiai ir tiksliai reguliuoti darbo ciklą, frontą ir impulso plotį, savo našumu lenkdamas kitus panašius DDS signalų generatorius.
Pagrindinės savybės
- Pažangi DDS technologija su 125 MSa/s mėginių ėmimo sparta ir 14 bitų vertikalia raiška.
- Vieno kanalo išėjimas su 5 standartinėmis bangos formomis ir 46 integruotomis arbitražinėmis bangos formomis, įskaitant DC.
- Išsamios moduliacijos funkcijos: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linijinis/logaritminis skenavimas ir burst.
- Inovatyvi EasyPulse technologija mažo virpėjimo impulsams ir greitiems frontams.
- Standartinės USB sąsajos prijungimui ir duomenų saugojimui, suderinama su programinės įrangos atnaujinimais.
- 10 nepastovios atminties vietų individualioms arbitražinėms bangos formoms.
- Suderinamas su SIGLENT skaitmeniniais osciloskopais integracijai ir pažangiai analizei.
- EasyWave programinė įranga galingam arbitražinių bangos formų redagavimui.
Techninės specifikacijos
- Modelis: SDG830
- Didžiausias išėjimo dažnis: 30MHz
- Išėjimo kanalai: 1
- Mėginių ėmimo sparta: 125 MSa/s
- Bangos ilgis: 16 kpts
- Dažnio raiška: 1 µHz
- Vertikali raiška: 14 bits
- Galimos bangos formos: Sinusinė, kvadratinė, rampa, impulsinė, Gauso, baltasis Gauso triukšmas, arbitražinės
- Bangos formos dažnio diapazonas: Sinusinė ir kvadratinė nuo 1 µHz iki 30 MHz, impulsinė nuo 500 µHz iki 5 MHz, rampa/trikampė iki 300 kHz, baltasis triukšmas, kurio juostos plotis >30 MHz
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skenavimas ir burst
- Standartinė konfigūracija: USB Host ir USB įrenginys
- Amplitudė: 4 mVpp iki 20 Vpp (didelė varža), 2 mVpp iki 10 Vpp (50 ohmų)
Tipiniai naudojimo atvejai
Šis generatorius idealiai tinka elektronikos laboratorijoms, grandinių kūrimui ir testavimui, techniniam mokymui bei bet kokioms taikymo sritims, kur reikalingi tikslūs ir moduliuoti signalai. Dėl galimybės generuoti įvairias bangos formas ir moduliacijas jis tinka eksperimentams ir analoginės bei skaitmeninės elektronikos diagnostikai.
Suderinamumas
Siglent SDG830 lengvai integruojamas su SIGLENT skaitmeniniais osciloskopais, palengvinant bendrą signalų analizę. Be to, jo USB sąsaja leidžia prijungti prie kompiuterių valdymui ir atnaujinimui naudojant specializuotą programinę įrangą.
- Iki 30MHz išėjimo dažnis su dideliu tikslumu
- EasyPulse technologija mažo virpėjimo impulsams ir greitiems frontams
- 125 MSa/s mėginių ėmimo sparta ir 14 bitų vertikali raiška
- 5 standartinės bangos formos ir 46 integruotos arbitražinės formos
- Išsamios moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skenavimas ir burst
- USB sąsaja saugojimui ir programinės įrangos atnaujinimui
- 10 nepastovios atminties vietų individualioms bangos formoms
- Suderinamas su SIGLENT skaitmeniniais osciloskopais
- EasyWave programinė įranga pažangiam bangos formų redagavimui
Klientų klausimai ir atsakymai
Kokias standartines ir arbitrarines bangos formas gali generuoti Siglent SDG830 ir kokia jų raiška?
Siglent SDG830 gali generuoti 5 standartines bangos formas (sinusinę, stačiakampę, trikampę, impulso ir triukšmo) ir turi 46 vidines arbitrarines bangos formas, įskaitant nuolatinę srovę (DC). Visi signalai generuojami 14 bitų vertikalia raiška, todėl bangos formos yra labai tikslios.
Kas įeina į SDG830 komplektaciją kalbant apie laidus, maitinimo šaltinius ir vadovus?
Paprastai SDG830 dėžėje yra funkcijų generatorius, maitinimo laidas, USB laidas, spausdintas arba CD esantis vartotojo vadovas ir bent vienas BNC-BNC laidas prijungimui. Programinė įranga dažniausiai fiziškai nepridedama, tačiau EasyWave galima atsisiųsti iš gamintojo. Rekomenduojama su pardavėju patikrinti tikslų komplektą, nes įranga gali skirtis pagal regioną.
Kokį sąsajos ir sinchronizavimo suderinamumą turi SDG830 integracijai su kitais prietaisais, pvz., osciloskopais?
SDG830 turi USB-Host ir USB-Device sąsajas duomenų perdavimui, atnaujinimams ir nuotoliniam valdymui iš PC. LAN ir GPIB jungčių nėra, tačiau jis visiškai suderinamas su Siglent osciloskopais per sinchronizaciją per USB prievadą, todėl laboratorijoje lengviau kartu analizuoti signalus.
Kokie yra SDG830 veikimo apribojimai ir pagrindinės tolerancijos dažnio, amplitudės bei tikslumo atžvilgiu?
Maksimalus išėjimo dažnis yra 30 MHz sinusinėms bangoms ir mažesnis kitoms formoms (žr. vadovą). Maksimali išėjimo amplitudė yra 20 Vpp esant atvirai apkrovai ir 10 Vpp esant 50 Ω apkrovai. Standartinis dažnio tikslumas yra ±1 ppm, o sinusinės bangos bendras harmoninis iškraipymas yra mažesnis nei 0,075 % ties 1 kHz, 20 Vpp. Vertės gali skirtis priklausomai nuo darbo režimo.
Kokias garantijas ir aptarnavimo po pardavimo galimybes siūlo Siglent SDG830, ir ar yra atsarginių dalių ar palaikymas firmware atnaujinimams?
Siglent paprastai suteikia standartinę 3 metų garantiją SDG830, apimančią gamybos defektus. Galimas techninis palaikymas, internetiniai vadovai ir nemokami firmware atsisiuntimai. Atsarginės dalys ir remontas tvarkomi per oficialius platintojus arba Siglent svetainę. Rekomenduojama užregistruoti produktą, kad būtų aktyvuota garantija ir palengvinti būsimi atnaujinimai.
Koks yra didžiausias Siglent SDG830 išėjimo dažnis?
Didžiausias išėjimo dažnis yra 30MHz.
Kokias bangos formas gali generuoti Siglent SDG830?
Gali generuoti sinusinę, kvadratinę, rampinę, impulsinę, Gauso, baltojo Gauso triukšmo ir arbitražines bangos formas.
Ar generatorius turi moduliacijos funkcijas?
Taip, jame yra AM, DSB-AM, FM, PM, FSK, ASK, PWM, linijinio/logaritminio skenavimo ir burst moduliacijos funkcijos.
Ar jis suderinamas su kita matavimo įranga?
Taip, jis suderinamas su SIGLENT skaitmeniniais osciloskopais ir gali būti prijungtas per USB saugojimui ir atnaujinimui.
Kiek išėjimo kanalų turi šis generatorius?
Jis turi vieną išėjimo kanalą.
