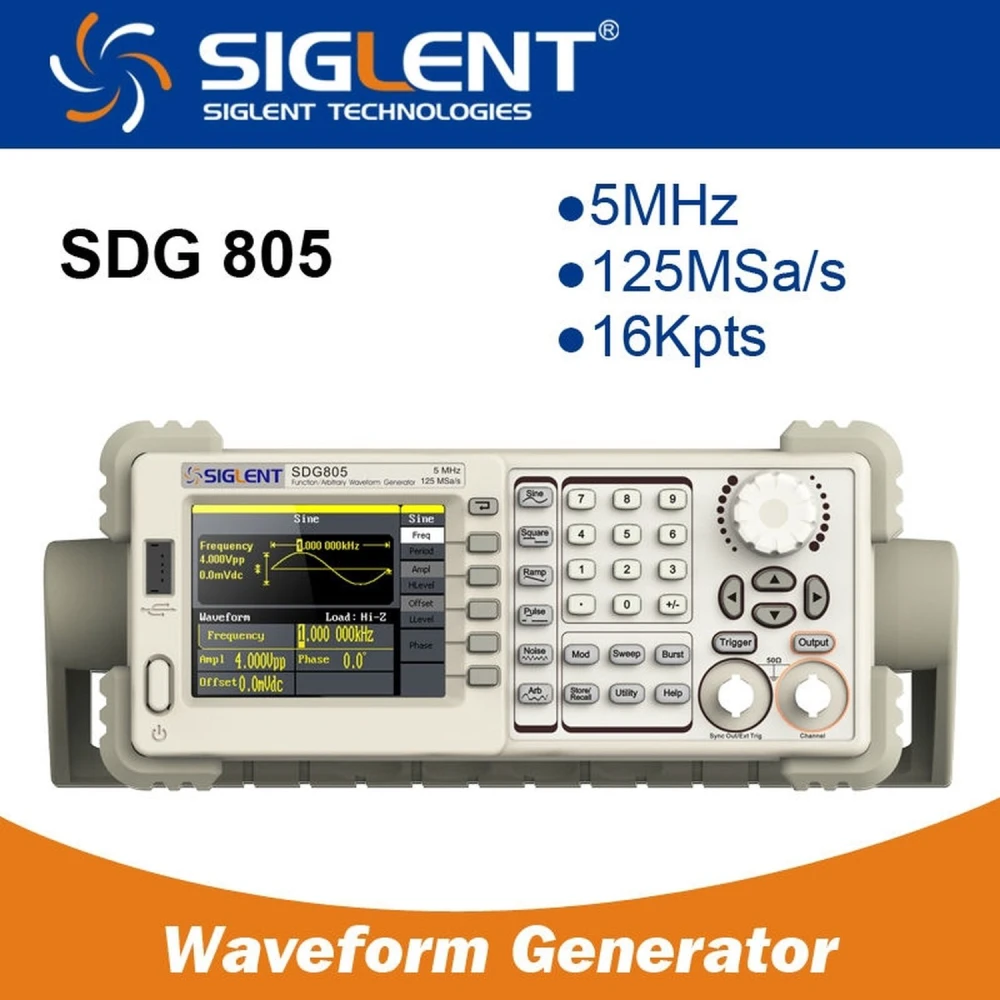

Siglent SDG805 5MHz funkcijų generatorius su EasyPulse
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 159,00 €)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 184,69 € | -4% |
| 10+ | 180,85 € | -6% |
| 20+ | 173,15 € | -10% |
Bendras aprašymas
Siglent SDG805 5MHz funkcijų generatorius yra elektroninis prietaisas, skirtas generuoti signalus itin tiksliai ir lanksčiai. Su iki 5 MHz išėjimo dažniu ir 125 MSa/s mėginių ėmimo sparta šis generatorius puikiai tinka bandymams, kūrimui ir priežiūrai elektronikos, telekomunikacijų ir tyrimų laboratorijose.
Dėl inovatyvios EasyPulse technologijos SDG805 gali generuoti impulsus su mažu virpėjimu ir greitais kylančiais bei krentančiais frontais, nepriklausomai nuo dažnio. Tai leidžia tiksliai valdyti darbo ciklą, impulso plotį ir frontą, pranokstant įprastų DDS generatorių našumą.
Pagrindinės savybės
- Pažangi DDS technologija su 14 bitų vertikalia raiška aiškiems ir tiksliems signalams.
- Vieno kanalo išėjimas su 5 standartinėmis bangos formomis ir 46 integruotomis arbitražinėmis bangos formomis, įskaitant DC.
- Išsamios moduliacijos funkcijos: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linijinis/logaritminis sweep ir burst.
- Standartinė USB sąsaja (Host ir įrenginys) duomenų saugojimui U-Disk ir programinės įrangos atnaujinimams.
- 10 nepastovios atminties vietų pasirinktoms arbitražinėms bangos formoms.
- Suderinamas su SIGLENT skaitmeniniais atminties osciloskopais integracijai ir pažangiai analizei.
- EasyWave programinė įranga paprastam arbitražinių bangos formų redagavimui ir konfigūravimui.
Techninės specifikacijos
- Modelis: SDG805
- Didžiausias išėjimo dažnis: 5 MHz
- Išėjimo kanalai: 1
- Mėginių ėmimo sparta: 125 MSa/s
- Bangos ilgis: 16 kpts
- Dažnio raiška: 1 µHz
- Vertikali raiška: 14 bits
- Bangos formos: sinusinė, kvadratinė, rampa, impulsinė, Gauso, baltas Gauso triukšmas ir 46 arbitražinės formos
- Sinusinės ir kvadratinės bangos dažnio diapazonas: 1 µHz iki 5 MHz
- Impulsinės bangos dažnio diapazonas: 500 µHz iki 5 MHz
- Rampo/trikampės bangos dažnio diapazonas: 1 µHz iki 300 kHz
- Baltos Gauso triukšmo juostos plotis: >5 MHz (-3 dB)
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standartinė konfigūracija: USB Host ir USB įrenginys
- Amplitudė (didelė varža): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tipiniai naudojimo atvejai
Šis generatorius idealiai tinka inžinieriams, technikams ir studentams, kuriems reikia patikimo signalo šaltinio grandinių bandymams, signalų imitavimui, elektroninių įrenginių kūrimui ir eksperimentams laboratorijose. Suderinamumas su SIGLENT osciloskopais palengvina kartu generuojamų ir matuojamų signalų analizę.
Suderinamumas ir programinė įranga
SDG805 lengvai integruojamas su kita SIGLENT įranga ir konfigūruojamas naudojant EasyWave programinę įrangą, kuri leidžia redaguoti ir pritaikyti arbitražines bangos formas pagal konkrečius poreikius.
Išvada
Siglent SDG805 5MHz funkcijų generatorius išsiskiria tikslumu, bangos formų įvairove ir pažangia EasyPulse technologija, todėl yra svarbus įrankis bet kuriai techninei aplinkai, kur reikalingi aukštos kokybės ir lankstūs signalai.
- Pažangi DDS technologija su 14 bitų vertikalia raiška tiksliems signalams
- Iki 5 MHz išėjimo dažnis ir 125 MSa/s mėginių ėmimo sparta
- 46 integruotos arbitražinės bangos formos ir 5 standartinės formos
- Išsamios moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ir burst
- EasyPulse technologija mažo virpėjimo impulsams ir greitiems frontams
- USB sąsaja saugojimui ir programinės įrangos atnaujinimams
- Suderinamas su SIGLENT skaitmeniniais osciloskopais ir EasyWave programine įranga
Klientų klausimai ir atsakymai
Kokį tikslumą ir skiriamąją gebą jis siūlo dažnio ir amplitudės atžvilgiu? Kokios jo veikimo ribos?
Jis siūlo iki 5 MHz dažnį, 125 MSa/s mėginių ėmimo spartą ir 14 bitų vertikalią skiriamąją gebą. Dažnio tikslumas yra apie ±30 ppm, o amplitudė paprastai reguliuojama nuo 2 mVpp iki 20 Vpp, priklausomai nuo apkrovos. Jo negalima naudoti virš 5 MHz ar viršyti nurodytų įtampų, kad būtų išvengta iškraipymų ir pažeidimų.
Kokia įrangos priežiūra reikalinga ir kokia jos ilgaamžiškumo tikėtis standartiniame laboratoriniame naudojime?
SDG805 reikia periodiškai valyti išorę (be agresyvių tirpiklių) ir palaikyti ventiliacijos angas be dulkių. Viduje nėra mechaninių dėvimų dalių. Esant kontroliuojamai aplinkai, jo tarnavimo laikas gali viršyti 5 metus, jei laikomasi temperatūros specifikacijų (0–40 °C) ir saugaus maitinimo reikalavimų.
Kas nutinka, jei naudotojo bangos forma viršija vidinę atmintį arba galimų vietų skaičių?
SDG805 leidžia išsaugoti iki 10 arbitrarinių bangos formų savo nepastovioje atmintyje. Jei šis limitas viršijamas, reikės perrašyti vieną iš esamų arba naudoti išorinę USB atmintinę bangos formoms įkelti pagal poreikį. Atminties valdymas nepalaiko vidinių išplėtimų.
Koks yra didžiausias Siglent SDG805 išėjimo dažnis?
Didžiausias išėjimo dažnis yra 5 MHz.
Kokias bangos formas gali generuoti SDG805?
Gali generuoti standartines bangos formas, tokias kaip sinusinė, kvadratinė, rampa, impulsinė ir Gauso, taip pat 46 integruotas arbitražines bangos formas.
Ar jis suderinamas su kita Siglent įranga?
Taip, jį galima be problemų prijungti prie SIGLENT skaitmeninių atminties osciloskopų.
Kokias moduliacijos funkcijas palaiko šis generatorius?
Palaiko AM, DSB-AM, FM, PM, FSK, ASK, PWM, linijinį/logaritminį sweep ir burst.
Kokias sąsajas turi prijungimui ir saugojimui?
Turi USB Host ir USB įrenginio sąsajas, palaiko saugojimą U-Disk ir programinės įrangos atnaujinimus.
