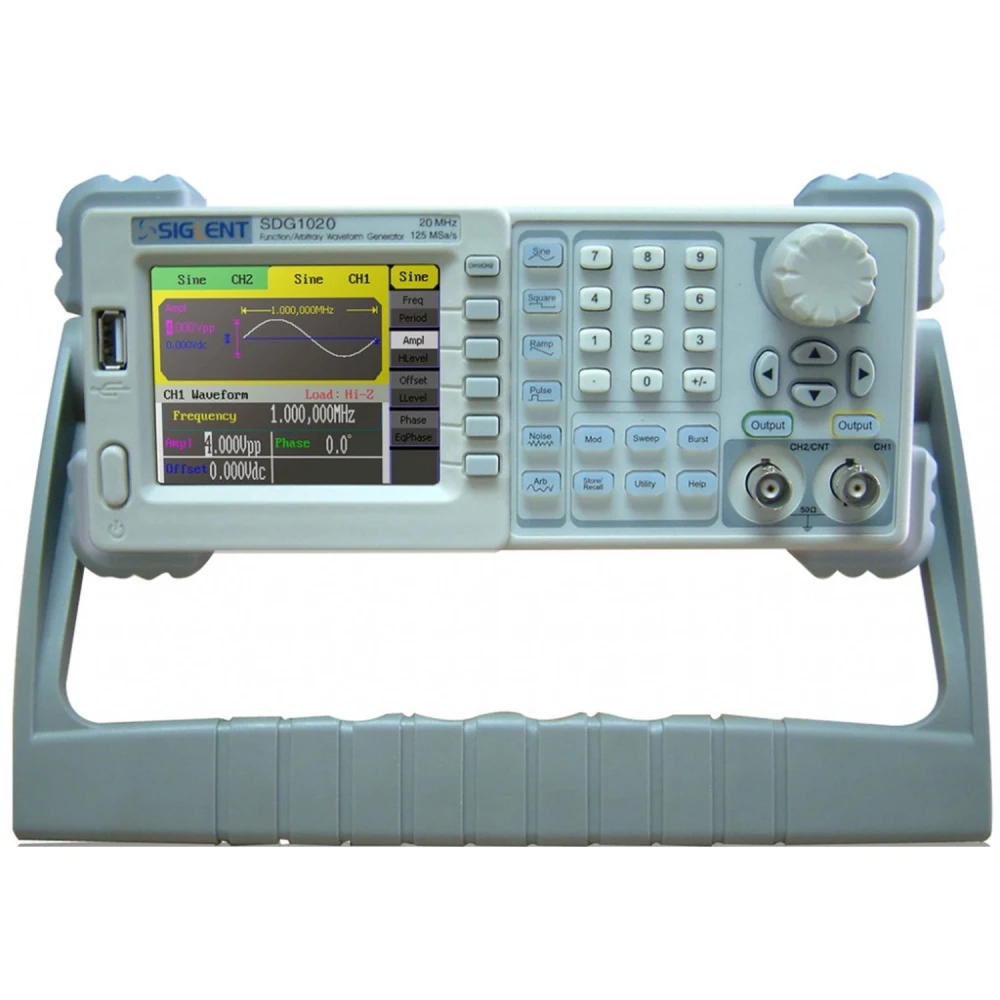

Siglent SDG1020 20MHz funkcijų generatorius elektronikai
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 239,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 277,62€ | -4% |
| 10+ | 271,84€ | -6% |
| 20+ | 260,27€ | -10% |
Siglent SDG1020 20MHz funkcijų generatorius yra pažangus matavimo prietaisas, skirtas elektronikos taikymams, kuriems reikalingi tikslūs ir įvairūs signalai. Šis generatorius naudoja DDS (Direct Digital Synthesis) technologiją, kad užtikrintų iki 20MHz maksimalią išėjimo dažnį su didele raiška ir stabilumu.
Pagrindinės savybės:
- Maksimalus išėjimo dažnis: 20MHz, tinkamas plačiam elektroninių bandymų spektrui.
- Dvigubas išėjimo kanalas: Leidžia generuoti du signalus vienu metu, palengvinant palyginimus ir sudėtingus bandymus.
- Mėginių ėmimo sparta: 125 MSa/s su 14 bitų vertikalia raiška tiksliems ir detaliems signalams.
- Bangos ilgis: 16 kpts, užtikrinantis detalias ir konfigūruojamas bangų formas.
- Standartinės ir arbitrarinės bangų formos: Apima 5 standartines formas (sinusinė, kvadratinė, rampa, impulsas, Gauso baltasis triukšmas) ir 48 integruotas arbitrarias formas maksimaliam lankstumui.
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ir Burst sudėtingoms ir įvairioms simuliacijoms.
- Dažnio skaitiklis: 100 mHz iki 200 MHz diapazonas tiksliems matavimams.
- Jungiamumas: USB Host ir Device saugojimui bei valdymui, su USB-GPIB prievado pasirinkimu pažangesnei integracijai.
- Suderinamumas: Suderinamas su SDS1000 serijos skaitmeniniais osciloskopais ir nuotoliniu valdymu integruotai laboratorinei aplinkai.
Tipinės taikymo sritys:
- Elektroninių grandinių bandymai ir kūrimas.
- Signalų simuliacija analizei ir diagnostikai.
- Elektronikos ir telekomunikacijų mokymas bei mokymai.
- Moksliniai tyrimai ir plėtra techninėse laboratorijose.
Techninės specifikacijos:
- Modelis: SDG1020
- Maksimalus išėjimo dažnis: 20MHz
- Išėjimo kanalai: 2
- Mėginių ėmimo sparta: 125 MSa/s
- Bangos ilgis: 16 kpts
- Dažnio raiška: 1 μHz
- Vertikali raiška: 14 bits
- Bangų formos: sinusinė, kvadratinė, rampa, impulsas, Gauso baltasis triukšmas, 48 arbitrarios formos
- Sinusinės ir kvadratinės bangos diapazonas: 1 μHz iki 20MHz
- Impulso diapazonas: 500 μHz iki 5MHz
- Rampo diapazonas: 1 μHz iki 300 KHz
- Gauso baltojo triukšmo juostos plotis: 20MHz (-3dB)
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Dažnio skaitiklis: 100 mHz iki 200 MHz
- Standartinės jungtys: USB Host ir Device
- Pasirenkamas prievadas: USB-GPIB adapteris
- Dydis: 229mm × 105mm × 281mm
Pastaba apie prieinamumą: Šiuo metu šis produktas yra neturime sandėlyje. Rekomenduojame susisiekti su mūsų komanda dėl papildymo informacijos arba alternatyvų.
- DDS technologija tiksliems ir stabiliems signalams
- Dvigubas išėjimo kanalas didesniam universalumui
- 125 MSa/s mėginių ėmimo sparta ir 14 bitų raiška
- 48 integruotos arbitrarios bangų formos ir 5 standartinės
- Pažangios moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integruotas dažnio skaitiklis iki 200 MHz
- USB Host ir Device jungiamumas, USB-GPIB pasirinktis
- Suderinamas su SDS1000 skaitmeniniais osciloskopais ir nuotoliniu valdymu
Klientų klausimai ir atsakymai
Kokie jungčių ir prievadų tipai prieinami generatoriaus prijungimui ir valdymui?
SDG1020 turi priekinėje dalyje BNC išėjimus signalams ir sinchronizavimo įėjimus / išėjimus. Ryšiui ir valdymui standartinėje komplektacijoje yra USB Device ir USB Host prievadai, leidžiantys prijungti PC ir išorinę laikmeną. GPIB prievadas prieinamas kaip papildoma opcija.
Koks yra generatoriaus tikslumas ir skiriamoji geba tiek dažnio, tiek išėjimo amplitudės atžvilgiu?
Dažnio skiriamoji geba yra 1 μHz, o vertikali amplitudės skiriamoji geba – 14 bitų, todėl galima generuoti signalus labai tiksliai tiek laiko, tiek amplitudės srityje. Faktinis išėjimo tikslumas priklauso nuo kalibravimo ir darbo aplinkos, tačiau šie skaičiai atspindi jo aparatinę įrangą.
Kokios priežiūros reikia įrenginiui ir kokia jo ilgaamžiškumo prognozė intensyviai naudojant?
Pagrindinė priežiūra – palaikyti ventiliacijos angas be dulkių ir periodiškai tikrinti jungtis bei laidus. Generatorius sukurtas nuolatiniam naudojimui laboratorinėje aplinkoje; tikėtinas tarnavimo laikas viršija 5 metus, jei naudojamas tinkamai, be per didelės drėgmės ar smūgių, nors realus tarnavimo laikas gali skirtis priklausomai nuo sąlygų.
Koks yra didžiausias Siglent SDG1020 išėjimo dažnis?
Didžiausias išėjimo dažnis yra 20MHz.
Kiek išėjimo kanalų turi šis funkcijų generatorius?
Jis turi 2 išėjimo kanalus, kad būtų galima generuoti signalus vienu metu.
Kokias bangų formas turi generatorius?
Jame yra standartinės sinusinė, kvadratinė, rampa, impulsas ir Gauso baltasis triukšmas, taip pat 48 integruotos arbitrarios formos.
Ar jis prieinamas įsigyti iš karto?
Šiuo metu produktas yra neturime sandėlyje, todėl jo negalima įsigyti iš karto.
Kokius moduliacijos tipus palaiko?
Palaiko AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ir Burst moduliaciją.
