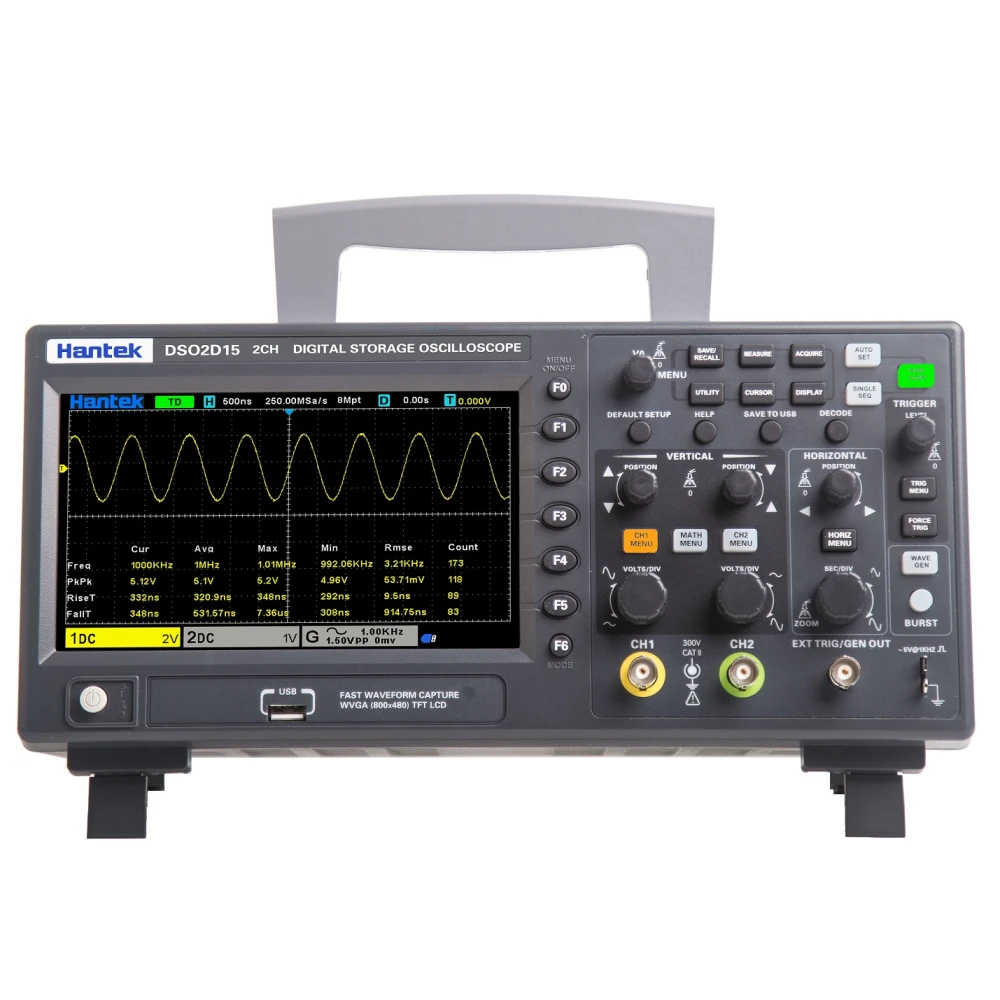

Hantek DSO2D15 skaitmeninis osciloskopas 2 kanalų 150 MHz su funkcijų generatoriumi
Prekės ženklas: Hantek
PVM įskaičiuotas (Be PVM: 245,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 25+ | 272,25€ | -8% |
Hantek DSO2D15 skaitmeninis osciloskopas 2 kanalų 150 MHz su funkcijų generatoriumi
Hantek DSO2D15 yra kompaktiškas ir galingas skaitmeninis osciloskopas, sukurtas elektronikos profesionalams ir mėgėjams, kuriems reikalingas tikslumas ir universalumas matavimuose. Su 150 MHz juostos pločiu ir dviem nepriklausomais kanalais jis leidžia vienu metu rodyti ir analizuoti kelis signalus.
Pagrindinės savybės:
- Du skaitmeniniai kanalai vienalaikei signalų analizei.
- 150 MHz juostos plotis, tinkamas pažangios elektronikos taikymams.
- Integruotas funkcijų generatorius signalų testavimui ir simuliacijoms.

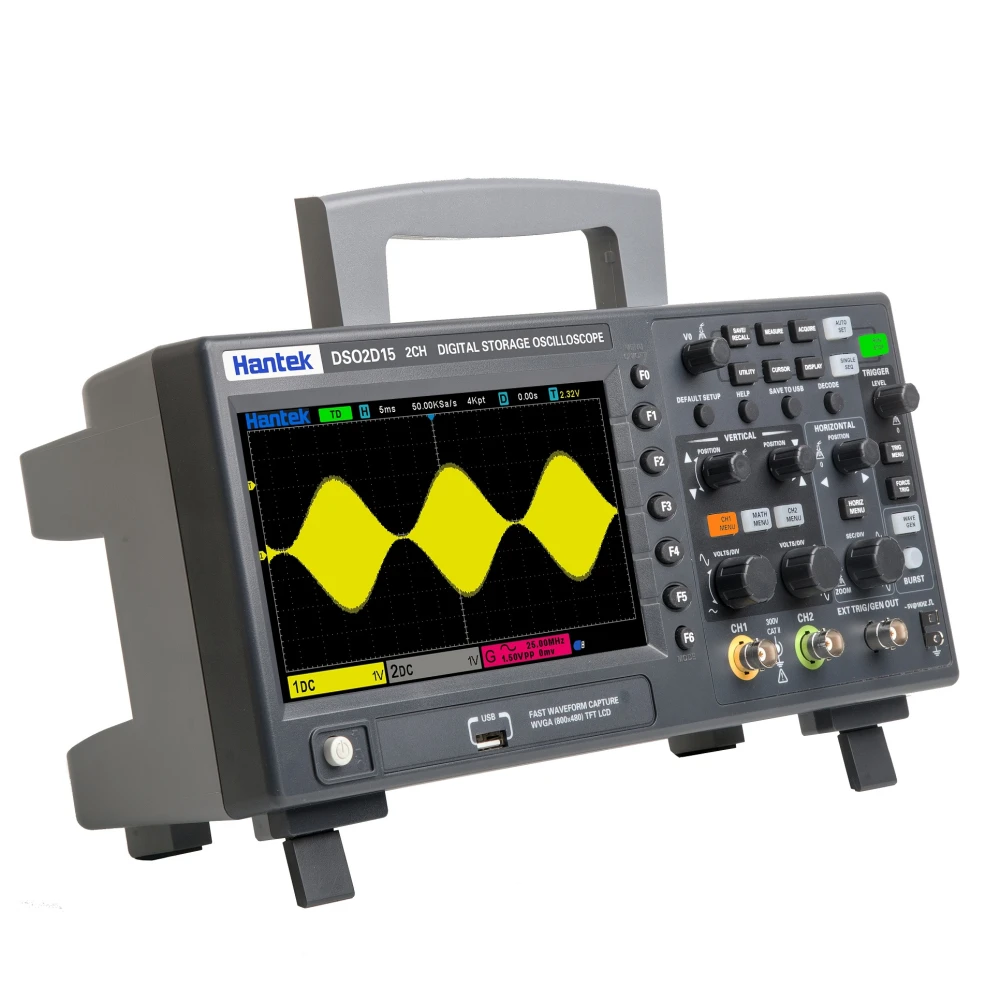

- 7 colių spalvotas TFT ekranas, užtikrinantis aiškų ir detalų vaizdą.

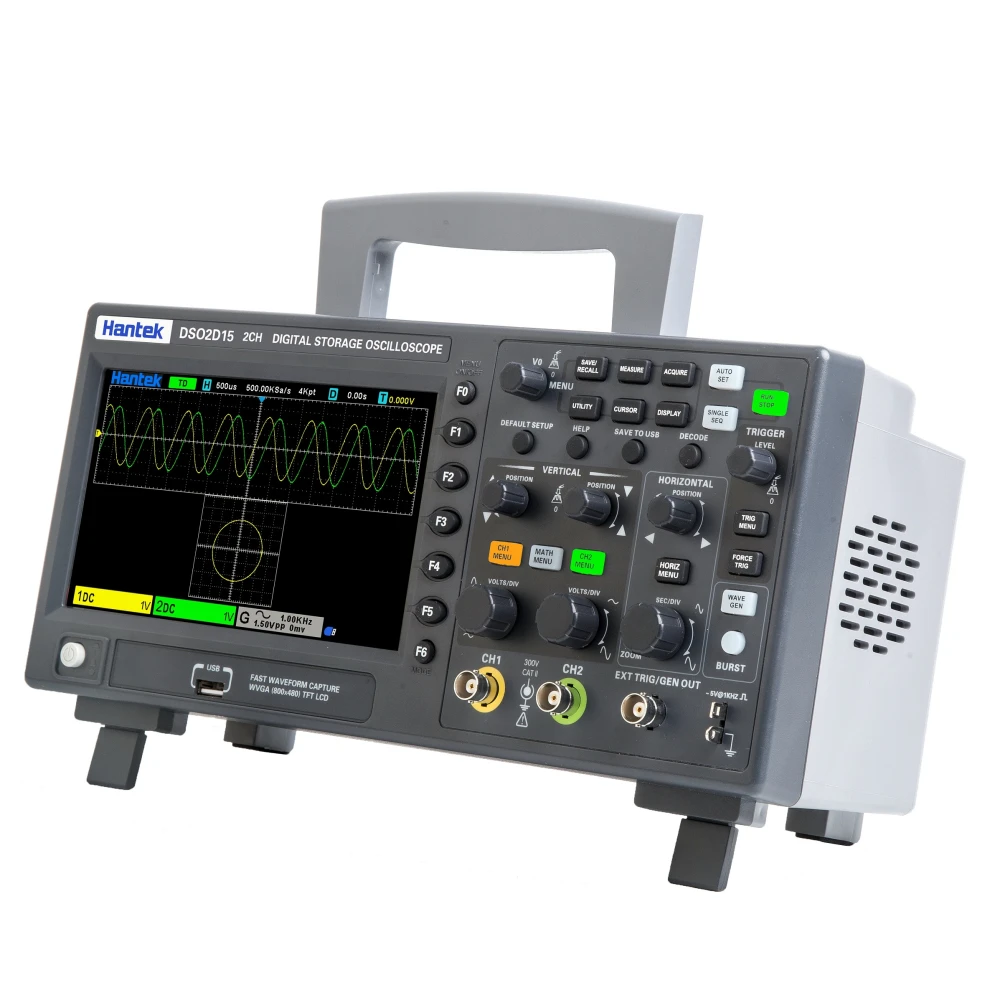

- USB jungtis duomenims eksportuoti į PC arba USB atmintinę, palengvinant analizę ir saugojimą.
- Integruotas voltmetras AC ir DC įtampai matuoti iki 300 VRMS.
- Be ventiliatoriaus, todėl veikia tyliai.
- 4Mpts įrašymo atmintis kiekvienam kanalui ilgesniems įrašams.
- Išplėstiniai paleidimo režimai, įskaitant automatinį, normalų ir vienkartinį, taip pat specifinius paleidimus protokolams CAN, LIN, IIC, SPI ir UART.
- Matematinės funkcijos, tokios kaip sudėtis, atimtis, daugyba, dalyba ir FFT analizė, visapusiškai diagnostikai.
- Atitiktis EN61010 300V CAT II standartui, užtikrinanti matavimų kokybę ir saugumą.
Techninės specifikacijos:
- Diskretizavimas: 1 Gigasample per second (Gsps).
- Vertikali raiška: 12 bits.
- Laiko bazė: nuo 2 ns iki 1000 s vienai padalai.
- Įėjimo varža: 1 MΩ / 20 pF.
- Maitinimo šaltinis: 100-120V CA, 45-440 Hz ir 120-240V CA, 45-66 Hz.
- Matmenys: 318 x 110 x 150 mm.
- Svoris: 1.9 kg.
- Darbinė temperatūra: 0 a 50 °C.
- Kilimo laikas: ≤ 2.4 ns.
Tipiniai naudojimo būdai:
- Elektroninių grandinių diagnostika ir remontas.
- Inžinerijos laboratorijų kūrimas ir bandymai.
- Elektroninės gamybos kokybės kontrolė.
- Skaitmeninių protokolų, tokių kaip I2C, SPI, RS232/UART, CAN ir LIN, analizė.
- Analoginių ir skaitmeninių signalų matavimas ir analizė.
Suderinamumas ir pridedami priedai:
- Suderinamas su PC programine įranga pažangiai analizei ir duomenų saugojimui.
- Pridedamas USB kabelis, maitinimo kabelis, osciloskopo zondas su 10:1 dalikliu, BNC į krokodilo spaustuką kabeliai ir gamintojo kalibravimo sertifikatas.
Svarbi pastaba: Ši prekė šiuo metu yra išparduota. Galite užsisakyti pranešimą, kad būtumėte informuoti, kai ji vėl bus prieinama.
- 2 kanalų skaitmeninis osciloskopas su 150 MHz juostos pločiu
- Integruotas funkcijų generatorius signalų testavimui
- 7 colių spalvotas TFT ekranas aiškiam vaizdui
- USB jungtis duomenims eksportuoti į PC arba USB atmintinę
- Voltmetras AC ir DC įtampai iki 300 VRMS
- Be ventiliatoriaus, tylus veikimas
- 4Mpts įrašymo atmintis kiekvienam kanalui
- Išplėstiniai paleidimo režimai ir skaitmeninių protokolų analizė
- Integruotos matematinės funkcijos ir FFT analizė
- Pridedami kabeliai, zondas ir kalibravimo sertifikatas
Klientų klausimai ir atsakymai
Kokius pranašumus suteikia integruotas funkcijų generatorius, palyginti su išoriniu generatoriumi naudojant Hantek DSO2D15?
Integruotas funkcijų generatorius leidžia generuoti standartinius signalus (sinusinius, kvadratinius ir kt.) tiesiai iš paties osciloskopo, taip sumažinant papildomos įrangos poreikį ir taupant vietą. Tačiau amplitudė ir galimų bangų formų įvairovė paprastai yra mažesnė nei specializuotų generatorių. Jis idealiai tinka greitiems ir mokomiesiems bandymams, tačiau didelio tikslumo taikymams gali būti nepakankamas.
Kokie yra Hantek DSO2D15 matmenys ir svoris, ir kas paprastai būna dėžutėje jį įsigijus?
Hantek DSO2D15 matmenys yra maždaug 313 mm x 108 mm x 142 mm, o svoris – 2,1 kg. Dėžutėje paprastai būna osciloskopas, maitinimo kabeliai, du matavimo zondai, naudotojo vadovas ir USB kabelis. Rekomenduojama pasitikrinti pas pardavėją, kad būtų patvirtintas tikslus komplektacijos turinys pagal regioną.
Koks yra maksimalus mėginių ėmimo dažnis ir kokie praktiniai apribojimai fiksuojant greitus signalus?
Įrenginys siūlo maksimalų 1 GSa/s mėginių ėmimo dažnį vieno kanalo režimu. Naudojant abu kanalus vienu metu, šis dažnis gali sumažėti. Signalams, artimiems 150 MHz, rekonstrukcijos tikslumas priklauso nuo atminties ilgio (4 Mpts/ch) ir laiko bazės nustatymo. Tai leidžia fiksuoti greitų pereinamųjų procesų detales, tačiau itin trumpi pikai gali būti ribojami analoginio kanalo pralaidumo.
Kokia periodinė priežiūra reikalinga šiam osciloskopui ir koks jo numatomas tarnavimo laikas?
DSO2D15 neturi ventiliatoriaus ir turi sandarius elektroninius komponentus, todėl jam reikia tik retkarčiais nuvalyti išorę ir saugoti nuo dulkių bei drėgmės. Tipinis panašių įrenginių tarnavimo laikas yra 5–10 metų, priklausomai nuo naudojimo ir aplinkos sąlygų. Didelio tikslumo taikymams rekomenduojama kasmetinė kalibracija.
Kokius signalus gali analizuoti Hantek DSO2D15?
Jis gali analizuoti analoginius ir skaitmeninius signalus, įskaitant I2C, SPI, RS232/UART, CAN ir LIN protokolus.
Ar osciloskopas turi jungtį duomenims eksportuoti?
Taip, jis turi USB jungtį rezultatams eksportuoti į PC arba USB atmintinę.
Kokia yra didžiausia matuojama įtampa?
Jis gali matuoti iki 300 VRMS kintamosios ir nuolatinės srovės įtampą.
Ar šiuo metu galima įsigyti šią prekę?
Šiuo metu prekė yra išparduota, tačiau galite užsisakyti pranešimą, kai ji taps prieinama.
Ar pridedami priedai?
Taip, pridedamas USB kabelis, maitinimo kabelis, zondas su 10:1 dalikliu, BNC į krokodilo spaustuką kabeliai ir kalibravimo sertifikatas.
