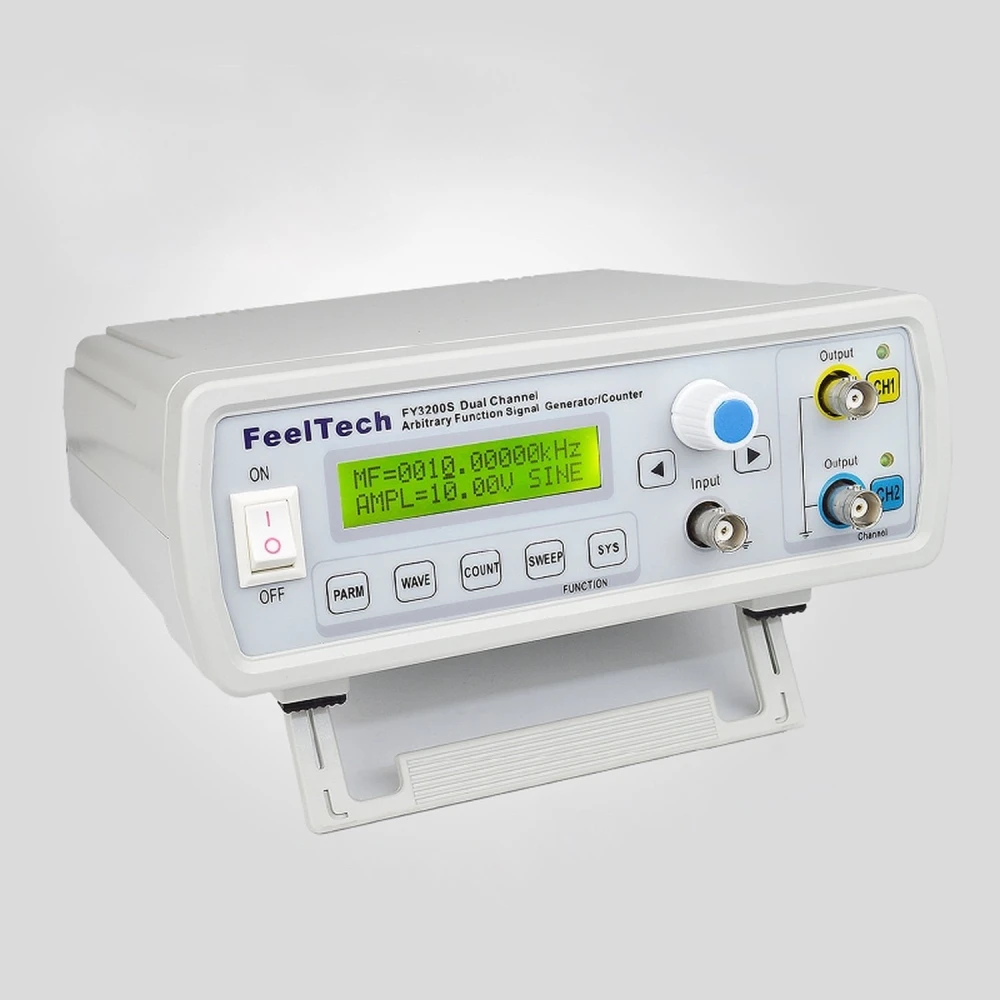

FY3212S 12MHz 2 kanalų funkcijų generatorius FeelTech

FY3212S 12MHz funkcijų generatorius iš FeelTech yra pažangus elektroninis prietaisas, skirtas generuoti savavališkos bangos formos signalus su dideliu tikslumu ir stabilumu. Šis dviejų kanalų DDS (Direct Digital Synthesis) įrenginys leidžia generuoti įvairių tipų bangas, įskaitant sinusinę, kvadratinę, trikampę, pjūklinę ir vartotojo apibrėžtas formas, kurių dažnių diapazonas siekia iki 12 MHz sinusinėms bangoms ir iki 6 MHz kitoms formoms.

Įrengtas integruotu dažniamačiu, palaikančiu iki 100 MHz, FY3212S idealiai tinka elektronikos inžinerijos taikymams, tyrimų laboratorijoms, gamybos linijoms ir mokymui. Paviršinio montavimo technologija ir CMOS integrinis grandynas užtikrina didelį atsparumą trikdžiams ir ilgą tarnavimo laiką.

Pagrindinės savybės

• Du nepriklausomi išėjimo kanalai (CH1 ir CH2) su išėjimo amplitude ≥ 20Vp-p be apkrovos.
• Iš anksto įdiegtos ir savavališkos bangų formos: 14 įprastų formų ir galimybė įkelti pasirinktines formas.
• Didelė raiška ir tikslumas: dažnio raiška 10 mHz ir dažnio tikslumas ±5×10⁻⁶.
• Reguliuojamas darbo ciklas: nuo 0.1% iki 99.9% kvadratinei bangai.
• Skenavimo funkcija: CH1 konfigūruojamas linijinis ir logaritminis skenavimas.
• Dažnio matavimas: integruotas matuoklis vidiniams ir išoriniams signalams iki 100 MHz.

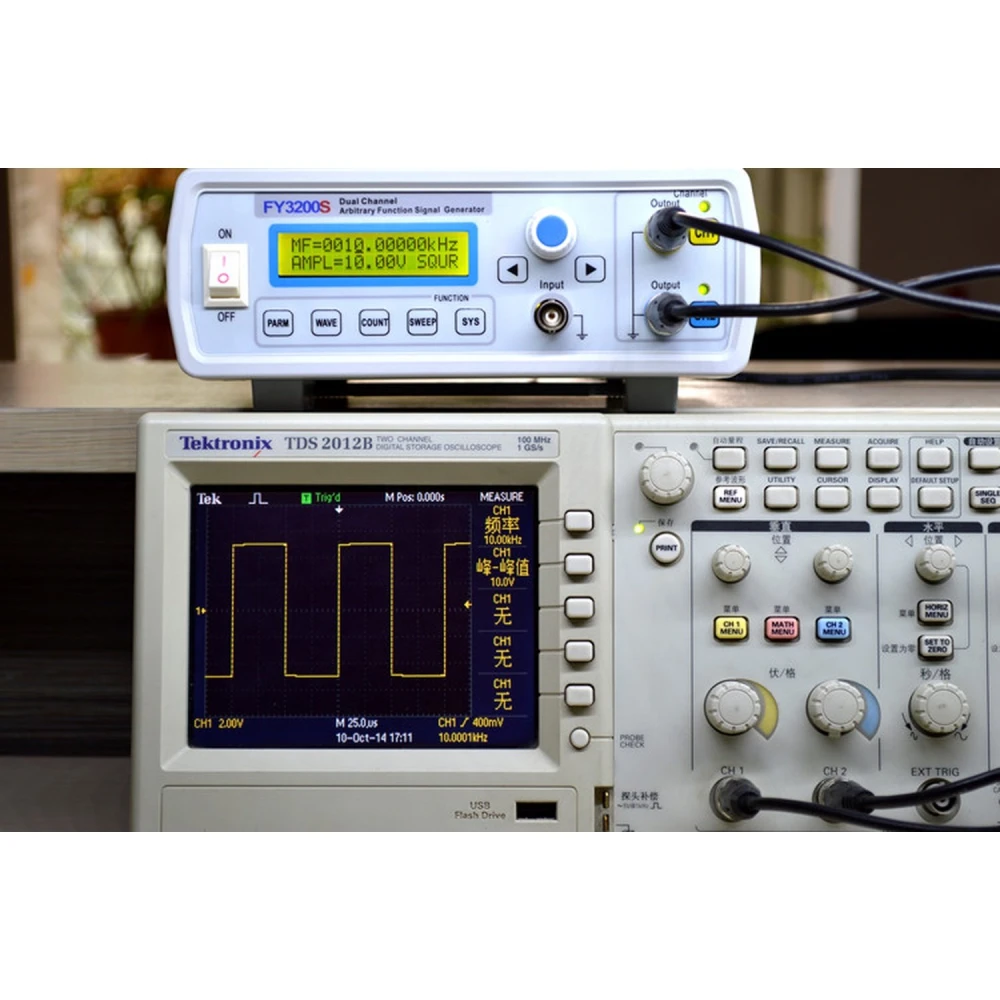

• Skaitmeninis ir rankinis valdymas: mygtukai ir rankenėlė su LCD1602 ekranu tiksliems nustatymams.
• Atmintis 20 vartotojo nustatytų parametrų rinkinių.

Techninės specifikacijos

• Sinusinės bangos dažnis: 0 Hz iki 12 MHz
• Kvadratinės ir trikampės bangos dažnis: 0 Hz iki 6 MHz
• Savavališkos bangos dažnis: 0 Hz iki 6 MHz
• Išėjimo varža: 50 ohms ±10%
• DC poslinkis: ±10 V
• Sinusinės bangos iškraipymas: ≤ 0.8% prie 1 kHz
• Kvadratinės bangos kilimo ir kritimo laikas: ≤ 100 ns

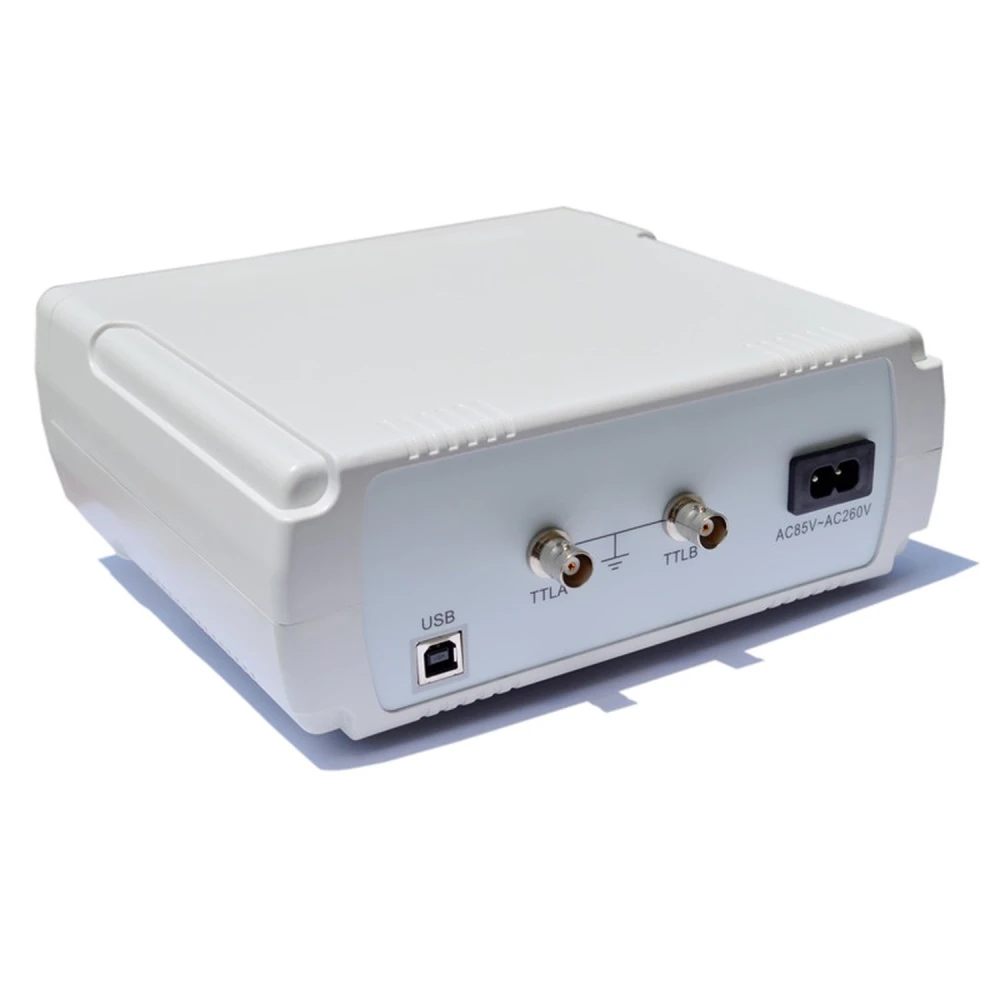

• Sinchronizuotas TTL išėjimas abiejuose kanaluose su reguliuojama faze
• Įėjimo įtampos diapazonas dažniamačiui: 2 Vp-p iki 20 Vp-p
• Matmenys: 200 mm x 190 mm x 90 mm
• Svoris: 500 g (pagrindinis blokas), 150 g (priedai)

Tipinis naudojimas

Šis generatorius idealiai tinka elektronikos bandymams ir kūrimui, signalų imitavimui ryšio įrangai, prietaisų kalibravimui, eksperimentams mokomosiose laboratorijose ir kokybės kontrolei pramoninėje gamyboje.

Suderinamumas ir priedai

Pridedamas maitinimo laidas, kvadratinio lizdo USB laidas, Q9 laidų spaustukai ir CD su programine įranga. Suderinamas su sistemomis, palaikančiomis USB ryšį nuotoliniam valdymui ir konfigūravimui.

Prieinamumo būsena

Šiuo metu šis produktas yra išparduotas. Rekomenduojama pasidomėti alternatyvomis arba susisiekti dėl informacijos apie papildymą.

• Dvigubas DDS kanalas su nepriklausomais CH1 ir CH2 išėjimais
• Maksimalus sinusinės bangos dažnis: 12 MHz
• Integruotas dažniamatis iki 100 MHz
• Bangų formos: sinusinė, kvadratinė, trikampė, pjūklinė ir savavališka
• Reguliuojamas darbo ciklas nuo 0.1% iki 99.9%
• Linijinio ir logaritminio skenavimo funkcija CH1
• Atmintis 20 pasirinktinių konfigūracijų
• LCD1602 ekranas skaitmeniniam ir rankiniam valdymui
• Didelis tikslumas ir mažas generuojamų signalų iškraipymas
• Paviršinio montavimo technologija ir CMOS integrinis grandynas
