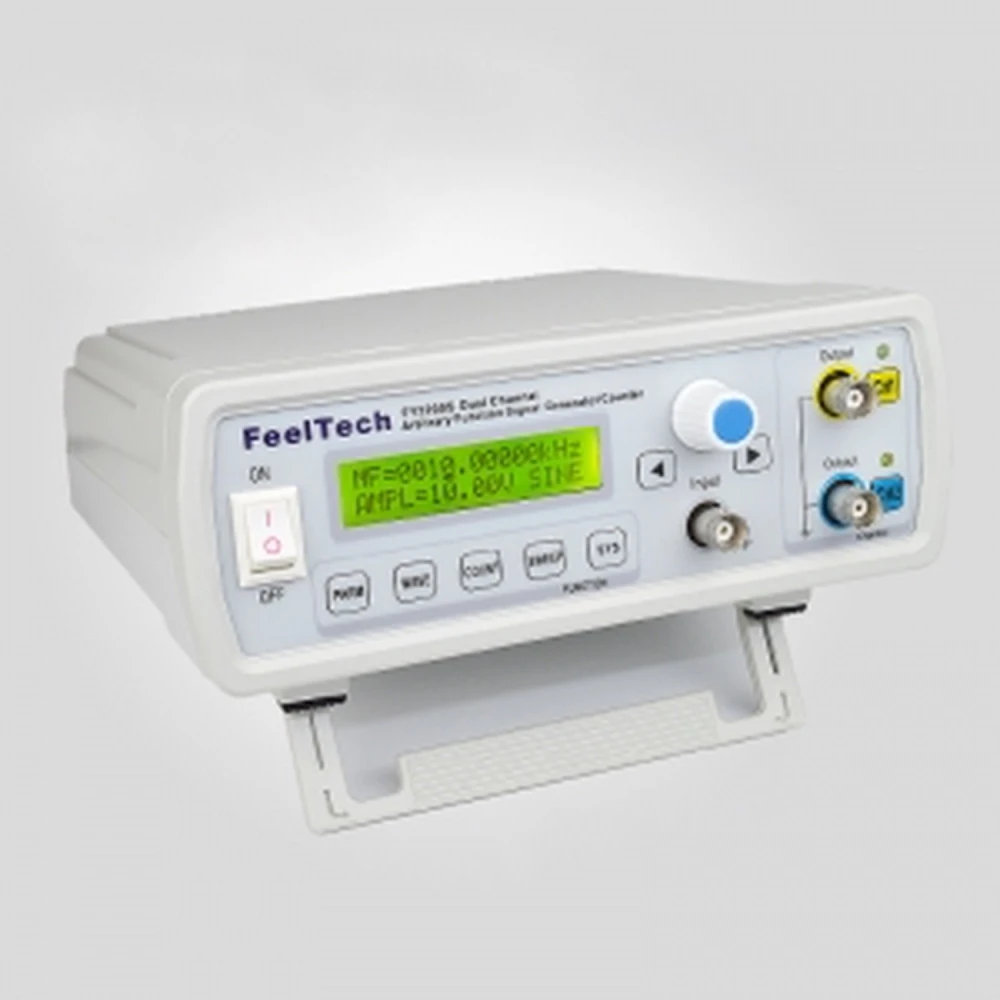

FY3225S funkcijų generatorius 25MHz, 2 kanalai su dažniamačiu 100MHz

FY3225S funkcijų generatorius 25MHz yra pažangus dviejų kanalų įrenginys, skirtas generuoti signalus su dideliu tikslumu ir stabilumu, idealiai tinkantis elektronikos inžinerijos, laboratorijų, gamybos linijų, mokymo ir mokslinių tyrimų taikymams.

Šis generatorius naudoja DDS technologiją su CMOS integruotu grandynu ir didelės spartos mikroprocesoriumi, o aktyvus kristalinis osciliatorius užtikrina išskirtinį dažnio stabilumą. Paviršinio montavimo technologija pagerina atsparumą trikdžiams ir prailgina įrenginio tarnavimo laiką.

Pagrindinės savybės

• Du nepriklausomi išėjimo kanalai (CH1 ir CH2) su dideliu greičiu.
• Maksimalus sinusinės bangos dažnis: 25 MHz.
• Maksimalus kvadratinės, trikampės ir arbitražinės bangos dažnis: iki 6 MHz.
• Integruotas dažniamatis su matavimo diapazonu iki 100 MHz.
• Galimos bangų formos: sinusinė, kvadratinė (darbo ciklas reguliuojamas nuo 0.1% iki 99.9%), trikampė, pjūklinė, arbitražinė, įprastas impulsas, triukšmas, elektrokardiograma, AM, FM ir kt.
• Išėjimo amplitudė didesnė arba lygi 20 Vp-p be apkrovos.
• Dažnio skiriamoji geba 0.01 Hz (10 mHz), tikslumas ±5×10⁻⁶.
• Visiškai skaitmeninis valdymas su LCD1602 ekranu ir reguliavimu mygtukais bei rankenėle.
• Linijinio ir logaritminio skenavimo funkcija, konfigūruojama pagal dažnį ir laiką.
• Atmintis iki 20 vartotojo nustatymų išsaugojimui.

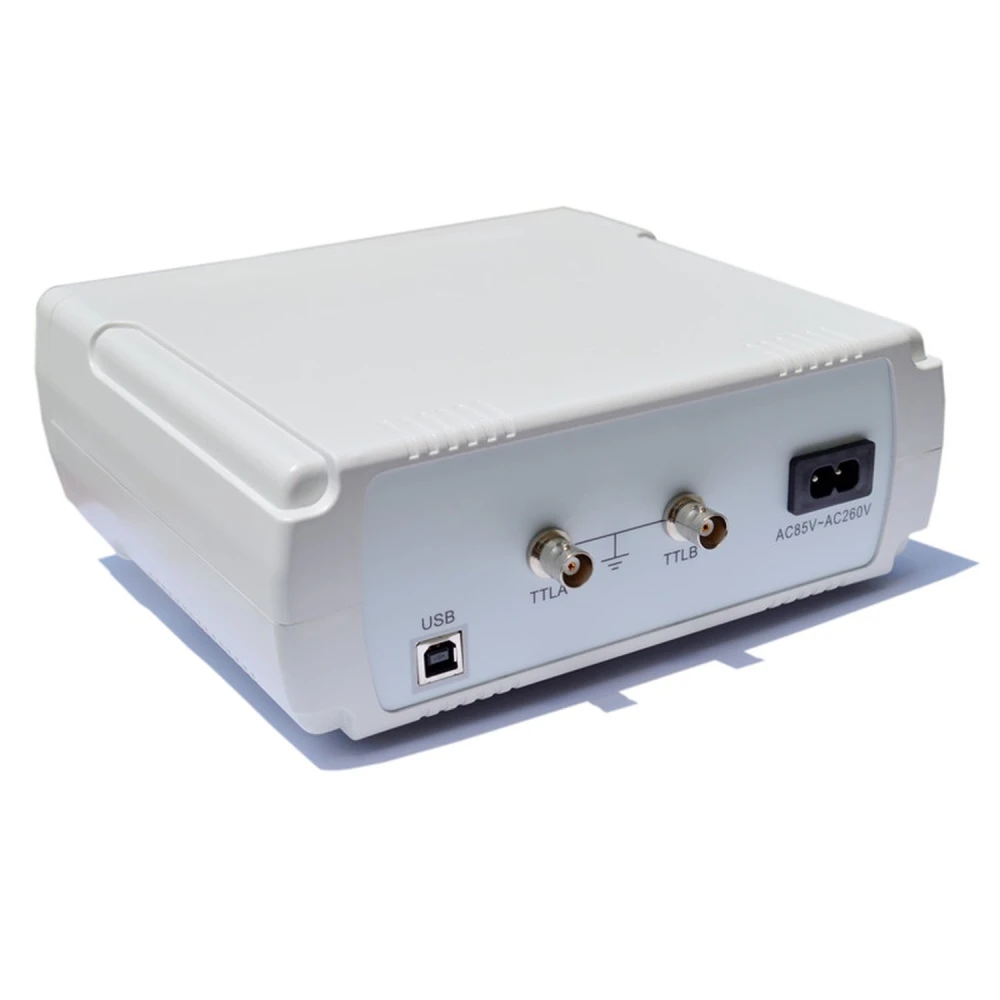

• Sinchronizuotas TTL išėjimas abiejuose kanaluose su reguliuojamu fazių skirtumu.
• Platus darbinės įtampos diapazonas: AC85V iki AC260V.

Techninės specifikacijos

• Matmenys: 200 mm (ilgis) × 190 mm (plotis) × 90 mm (aukštis).
• Svoris: 500 g (įrenginys), priedai 150 g.
• Darbinės temperatūros diapazonas: 0 iki 40 °C; maksimali drėgmė 80%.
• Išėjimo varža: 50 ohms ±10%.
• Sinusinės bangos iškraipymas ≤0.8% prie 1 kHz.
• Kvadratinės bangos kilimo ir kritimo laikas ≤100 ns.
• Skaitiklio diapazonas: 0 iki 4,294,967,295.
• Dažniamačio įėjimo įtampa: 2 Vp-p iki 20 Vp-p.

Tipiniai naudojimo atvejai

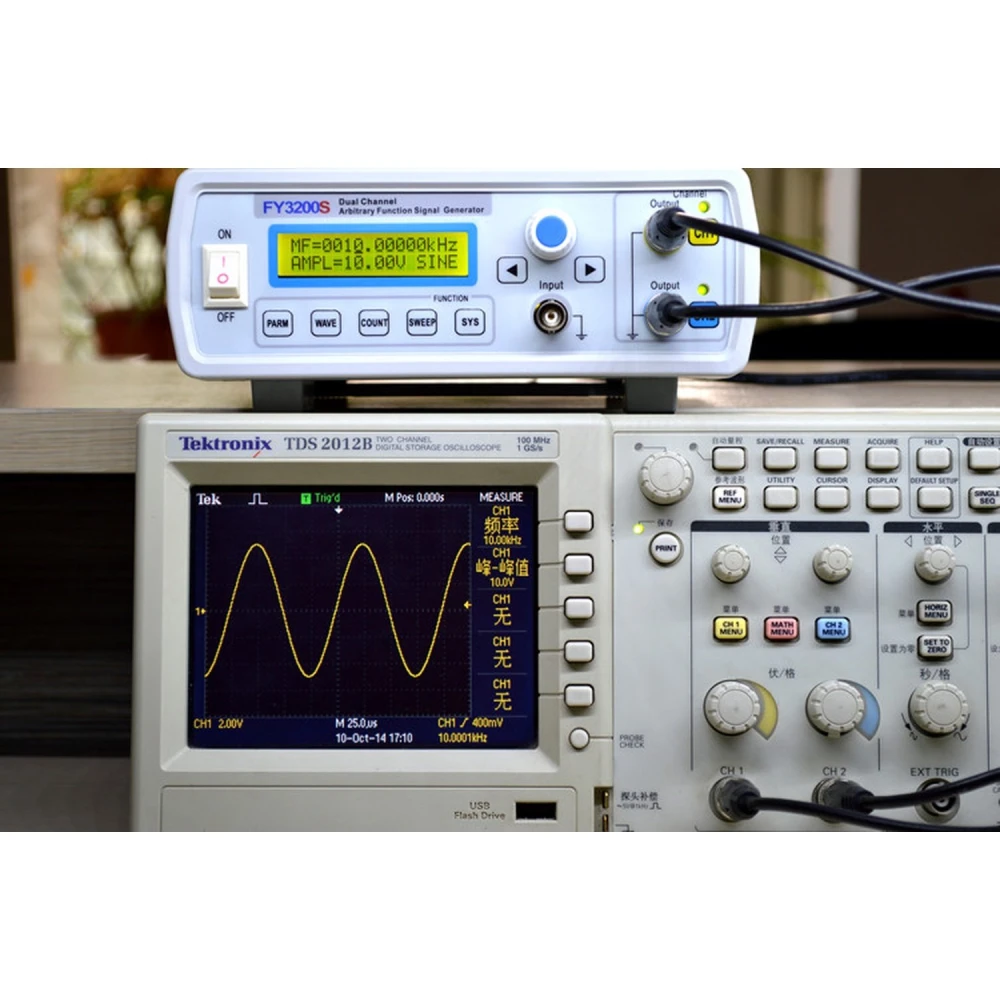

Šis generatorius puikiai tinka elektronikos bandymams ir kūrimui, signalų imitavimui įrangai, prietaisų kalibravimui, techniniam mokymui ir moksliniams eksperimentams. Galimybė generuoti įvairias bangų formas ir valdyti tokius parametrus kaip amplitudė, dažnis, fazė ir darbo ciklas daro jį universaliu įvairioms paskirtims.

Suderinamumas

Suderinamas su programine įranga nuotoliniam valdymui ir funkcijų reguliavimui per kompiuterį. Turi USB jungtį ryšiui ir atnaujinimams. Suderinamas su sistemomis, kurioms reikalingi tikslūs ir stabilūs bandomieji signalai.

Į komplektą įeina

• FY3225S signalo generatorius.
• Maitinimo laidas.
• 3 gyslų USB laidas su kvadratinio tipo jungtimi.
• 2 Q9 laidų spaustukai.
• CD su instrukcija ir programine įranga.

Pastaba: Šiuo metu prekės nėra sandėlyje. Pasiteiraukite dėl prieinamumo arba alternatyvų mūsų parduotuvėje.

• Du nepriklausomi kanalai signalo išėjimui.
• Maksimalus sinusinės bangos dažnis 25 MHz.
• Integruotas dažniamatis iki 100 MHz.
• Bangų formos: sinusinė, kvadratinė, trikampė, pjūklinė, arbitražinė ir kt.
• Skaitmeninis valdymas su LCD1602 ekranu ir reguliavimas rankenėle.
• Atmintis iki 20 pasirinktinių nustatymų.
• Konfigūruojama linijinio ir logaritminio skenavimo funkcija.
• Didelis tikslumas ir mažas iškraipymas išėjimo signaluose.
• Sinchronizuotas TTL išėjimas su fazės reguliavimu.
• Platus darbinės įtampos diapazonas AC85V iki AC260V.
