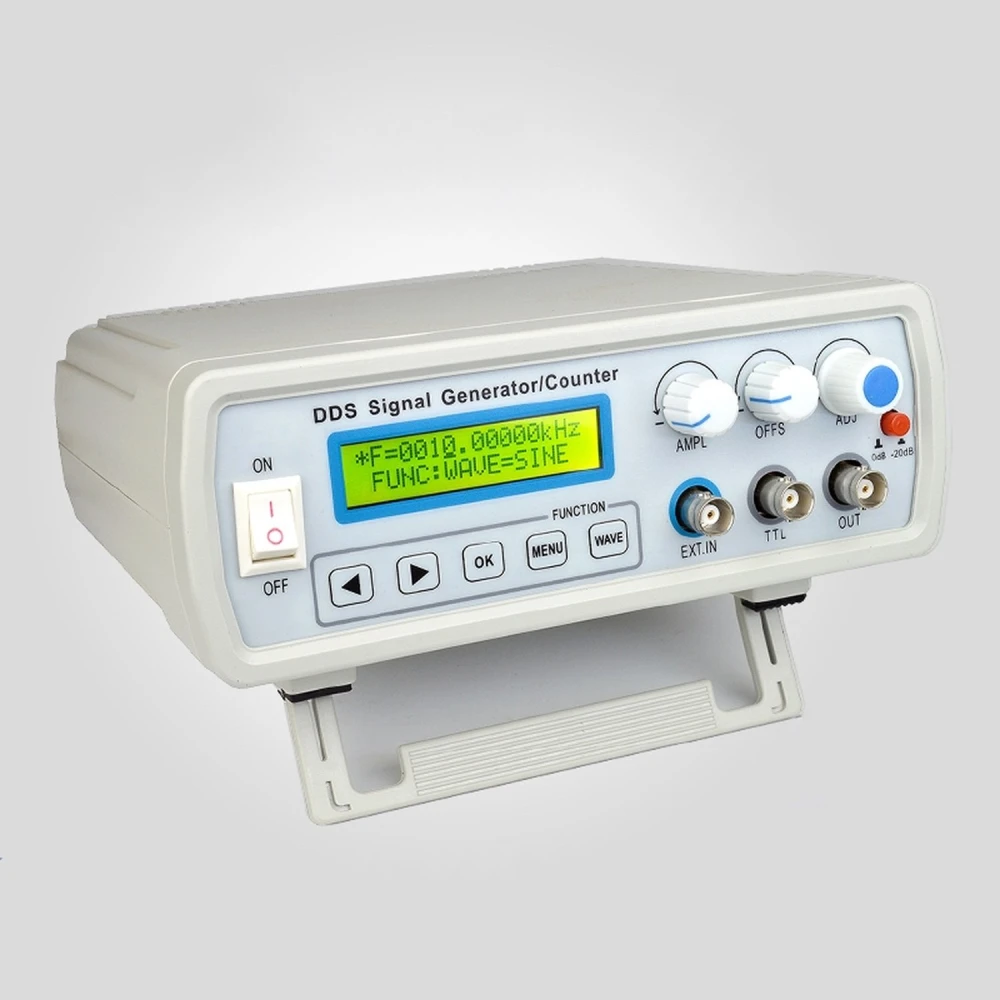

DDS funkcijų generatorius FY2112S 12 MHz su dažniamačiu ir USB jungtimi prie PC

DDS funkcijų generatorius FY2112S yra pažangus tiesioginės skaitmeninės sintezės (DDS) įrenginys, sukurtas naudojant FPGA technologiją, leidžiantis generuoti sinusinius, kvadratinius, trikampius ir pjūklo formos signalus su dideliu tikslumu ir stabilumu. Jo dažnių diapazonas apima nuo 0,01 Hz iki 12 MHz sinusinėms bangoms ir iki 2 MHz kitoms bangų formoms, o skiriamoji geba yra 10 mHz, todėl tai nepakeičiamas įrankis mėgėjams, elektronikos laboratorijoms, gamybos linijoms ir mokymui.

Šis generatorius turi integruotą dažniamatį, galintį matuoti iki 60 MHz, todėl lengva tiksliai patikrinti vidinius ir išorinius signalus. Be to, jis turi sinchronizuotą TTL išvestį ir efektyvią 9 Vpp išėjimo amplitudę be apkrovos, o kvadratinės bangos darbo ciklas reguliuojamas nuo 1% iki 99%. Linijinio skenavimo funkcija leidžia atlikti dažnio peržiūras su konfigūruojamais pradžios ir pabaigos taškais, todėl puikiai tinka dinaminiams bandymams.

Pagrindinės savybės:

• Daugiafunkcis ir nešiojamas, lengvai transportuojamas.
• Didelis dažnio tikslumas su ±2×10⁻⁶ stabilumu ir mažu harmoniniu iškraipymu (≤0.8% prie 1 kHz).
• Platus bangų formų pasirinkimas: sinusinė, kvadratinė, trikampė, kylanti ir krintanti pjūklo forma.
• Atmintis iki 10 pasirinktinių parametrų konfigūracijų pakartotiniam naudojimui.
• LCD1602 ekranas anglų kalba aiškiam rodymui ir paprastam valdymui mygtukais bei sukamuoju ratuku.
• TTL išvestis, kurios plotis didesnis nei 3 Vpp, ir galimybė maitinti daugiau nei 20 TTL apkrovų.
• Konfigūruojama garsinio signalo (beeper) funkcija garsiniams įspėjimams.
• Pridedama USB jungtis maitinimui ir ryšiui su PC, palengvinanti integraciją į sistemas ir nuotolinį valdymą.
• Kompaktiškas dizainas su 200x190x90 mm matmenimis ir dideliu patikimumu dėl paviršinio montavimo technologijos bei didelės integracijos grandynų.

Techninės specifikacijos:

• Sinusinės bangos dažnis: 0 Hz - 12 MHz
• Kvadratinės, trikampės ir kitų bangų dažnis: 0 Hz - 2 MHz
• Dažnio skiriamoji geba: 0,01 Hz (10 mHz)
• Dažnio tikslumas: ±5×10⁻⁶
• Išėjimo amplitudė: ≥9 Vpp be apkrovos
• Išėjimo varža: 50 Ω ± 10%
• DC poslinkis: ±3 V
• Kvadratinės bangos darbo ciklas: 1% iki 99%
• Dažnio matavimas: 1 Hz - 60 MHz, skaičiavimo diapazonas iki 4294967295
• Maitinimas: DC 5V 1A per pridedamą USB laidą
• Darbinė temperatūra: 0 °C iki 40 °C
• Drėgmė: mažiau nei 80%

Tipinės paskirtys:

• Signalų generavimas bandymams ir kalibravimui elektronikos laboratorijose.
• Elektroninių grandinių ir skaitmeninių sistemų kūrimas bei testavimas.
• Mokymo paskirtys elektronikos ir telekomunikacijų dėstymui.
• Integravimas į gamybos linijas įrangos kontrolei ir diagnostikai.

DDS funkcijų generatorius FY2112S suderinamas su sistemomis, kurioms reikalingi tikslūs ir stabilūs signalai, o USB jungtis leidžia naudoti jį su PC valdymo programine įranga, palengvinant automatizavimą ir analizę.

• DDS funkcijų generatorius iki 12 MHz ir dažniamatis iki 60 MHz
• Sinusinės, kvadratinės, trikampės ir pjūklo formos bangos išvestis
• ≥9 Vpp išėjimo amplitudė be apkrovos ir reguliuojamas darbo ciklas nuo 1% iki 99%
• LCD1602 ekranas anglų kalba ir valdymas mygtukais bei sukamuoju ratuku
• Linijinio skenavimo funkcija su konfigūruojamais pradžios ir pabaigos taškais
• Atmintis iki 10 pasirinktinių konfigūracijų
• Sinchronizuota TTL išvestis daugiau nei 20 TTL apkrovų
• USB jungtis maitinimui ir ryšiui su PC įtraukta
• Didelis dažnio tikslumas ir stabilumas su mažu harmoniniu iškraipymu
• Kompaktiškas, nešiojamas dizainas ir didelis patikimumas su paviršinio montavimo technologija
