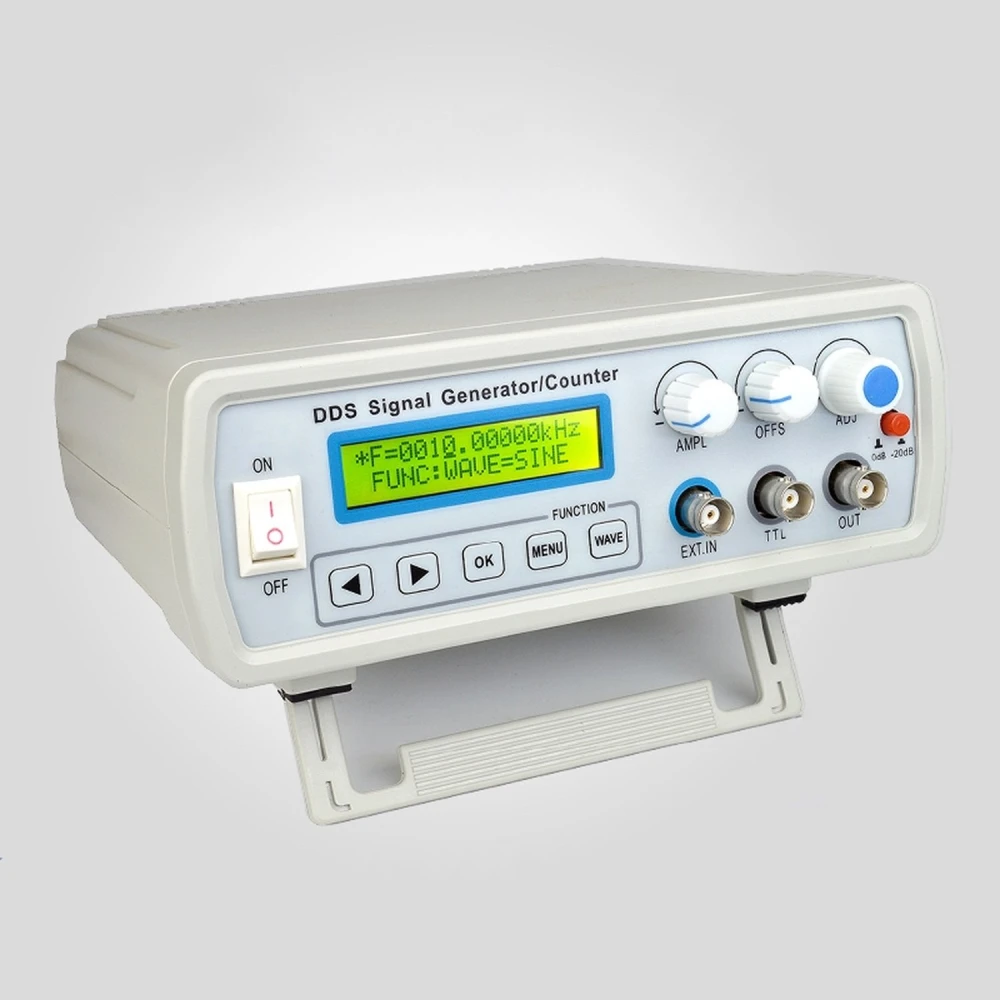

DDS funkcijų generatorius FY2102S 2 MHz su dažniamačiu iki 60MHz

DDS funkcijų generatorius FY2102S 2 MHz yra pažangus tiesioginės skaitmeninės sintezės (DDS) įrenginys, skirtas generuoti elektrinius signalus su dideliu tikslumu ir stabilumu. Įrenginys su FPGA konstrukcija generuoja sinusines, stačiakampes, trikampes ir pjūklo formos bangas, kurių dažnio diapazonas yra nuo 0,01 Hz iki 2 MHz, o skiriamoji geba – 10 mHz.

Be to, jame integruotas dažniamatis, galintis matuoti dažnius iki 60 MHz, todėl lengva atlikti vidinių ir išorinių signalų matavimus įvairiose elektronikos srityse.

Pagrindinės savybės:

• Maksimali efektyvi išėjimo įtampa 9 Vpp be apkrovos.
• Reguliuojamos bangos formos: sinusinė, stačiakampė (darbo ciklas reguliuojamas nuo 1% iki 99%), trikampė, kylanti ir krintanti pjūklo forma.
• Didelis dažnio tikslumas su ±2×10⁻⁶ stabilumu ir sinusinės bangos iškraipymu ≤0.8% prie 1 kHz.
• Dažnio skiriamoji geba 0,01 Hz (10 mHz).
• Integruotas dažnių skaitiklis su matavimo diapazonu nuo 1 Hz iki 60 MHz.
• Linijinio skenavimo funkcija su konfigūruojamais pradžios ir pabaigos taškais bei reguliuojamu nuskaitymo greičiu.
• Atmintis iki 10 pasirinktinių parametrų konfigūracijų saugojimui.
• LCD1602 ekranas anglų kalba paprastam valdymui ir aiškiam rodymui.
• Maitinimas per AC220V į DC5V 1A adapterį.
• Kompaktiškas ir nešiojamas dizainas, matmenys 200 mm x 190 mm x 90 mm.

Tipinės paskirtys:

• Elektronikos laboratorijų bandymai ir kalibravimas.
• Elektroninių grandinių kūrimas ir diagnostika.
• Mokymo projektai ir techninis rengimas.
• Gamyba ir kokybės kontrolė elektroninėse surinkimo linijose.

Suderinamumas: Suderinamas su plačiu elektroninių įrenginių spektru, kuriems reikalingi tikslūs bandomieji signalai ir patikimi dažnio matavimai.

Šis generatorius idealiai tinka mėgėjams, technikams ir profesionalams, ieškantiems daugiafunkcio, patikimo ir lengvai naudojamo įrenginio elektroninių signalų generavimo ir matavimo poreikiams.

• DDS funkcijų generatorius su dažnio diapazonu nuo 0,01 Hz iki 2 MHz
• Integruotas dažniamatis, matuojantis iki 60 MHz
• Bangos formos: sinusinė, stačiakampė (reguliuojama), trikampė, pjūklo formos
• Išėjimo amplitudė ≥9 Vpp be apkrovos
• 10 mHz dažnio skiriamoji geba ir didelis tikslumas
• LCD1602 ekranas aiškiam rodymui
• Atmintis 10 naudotojo nustatymų saugojimui
• Linijinio skenavimo funkcija su reguliuojamais pradžios ir pabaigos taškais
• DC5V maitinimas per AC220V adapterį
• Kompaktiškas ir nešiojamas dizainas, tinkamas laboratorijai ir mokymui
