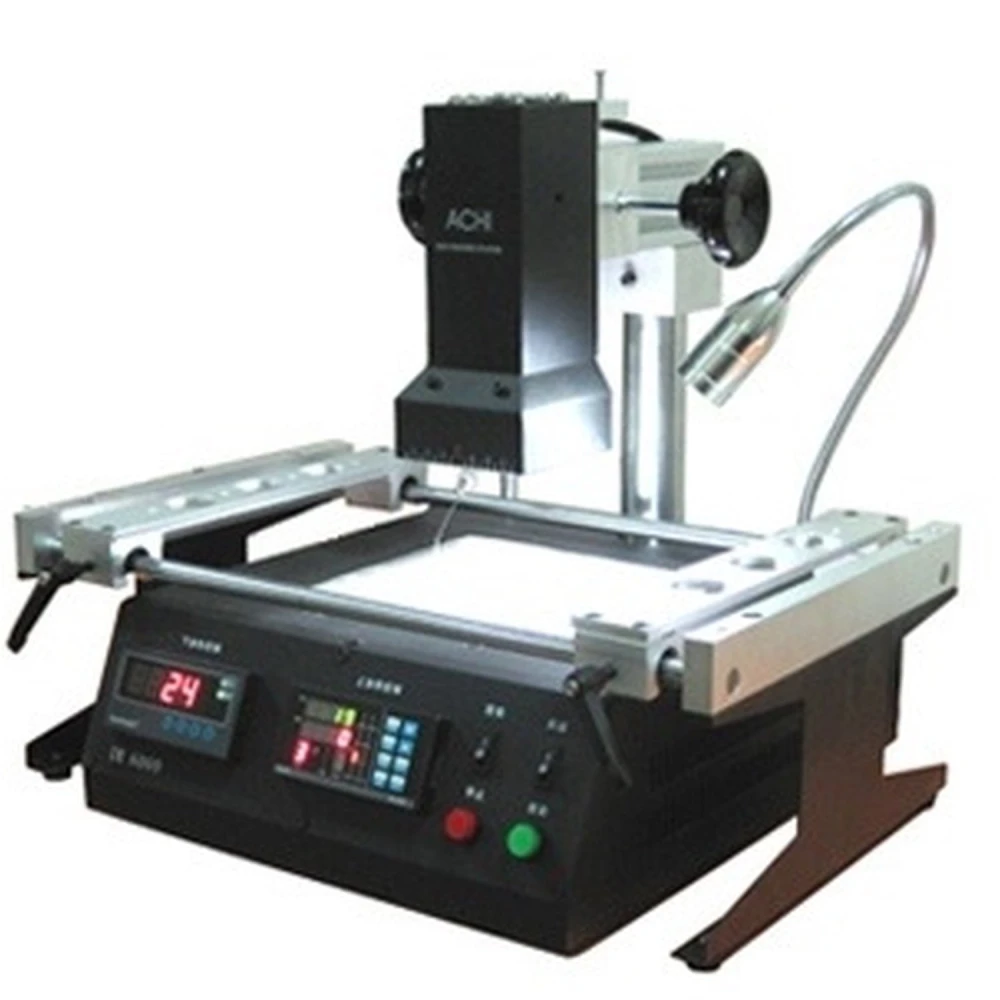

Achi IR6000 infraraudonųjų spindulių litavimo stotis PCB rework darbams
Prekės ženklas: Achi
PVM įskaičiuotas (Be PVM: 650,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 755,04€ | -4% |
| 10+ | 739,31€ | -6% |
| 20+ | 707,85€ | -10% |
Achi IR6000 infraraudonųjų spindulių litavimo stotis yra specializuotas įrankis vidutinio dydžio spausdintinių plokščių rework darbams. Ji naudoja infraraudonąją spinduliuotę litavimui kaitinti, todėl užtikrina efektyvų ir kontroliuojamą litavimo bei litavimo nuėmimo procesą elektroniniams komponentams, tokiems kaip BGA, QFP ir kitų tipų plokštėms.
180×180 mm apatinis kaitintuvas užtikrina tolygų kaitinimą dideliame plote, sumažindamas šiluminę deformaciją, kuri gali atsirasti naudojant vietinius kaitintuvus. Be to, siūlomi aštuoni programuojami temperatūros profiliai, leidžiantys pasirinkti tinkamą litavimo režimą skirtingiems litavimo tipams, įskaitant bešvinį.
Pagrindinės Achi IR6000 savybės
- Sulankstomas stalas su judamais laikikliais: palengvina stabilų plokščių pritvirtinimą ir montavimą proceso metu.
- Judamas viršutinis kaitintuvas: galima reguliuoti vertikaliai ir horizontaliai tiksliam pozicionavimui.
- Integruotas LED apšvietimas: apšviečia litavimo vietą geresniam matomumui ir tikslumui.
- Temperatūros jutiklis darbo zonoje: sumontuotas ant lankstaus laikiklio, kad būtų nukreiptas į norimą vietą.
- Nepriklausomas temperatūros valdymas: viršutiniam ir apatiniam kaitintuvams naudojant termoporas su dideliu tikslumu (±0.5%).
- Garso signalas: įspėja, kai viršutinis kaitintuvas pasiekia nustatytą temperatūrą.
- Programuojami temperatūros profiliai: leidžia pritaikyti procesą skirtingiems litavimams ir komponentams.
- PC jungtis per RS-232 prievadą: pažangesniam valdymui ir stebėjimui.
- Uždaro ciklo valdymas: užtikrina tikslų ir pastovų kaitinimą.
Techninės specifikacijos
- Kaitintuvo tipas: keraminis
- Įtampa: 220 V
- Viršutinis kaitintuvas: infraraudonųjų spindulių, 80 × 80 mm, 500 W
- Apatinis kaitintuvas: infraraudonųjų spindulių, 180 × 180 mm, 800 W
- Bendra galia: 1350 W
- Temperatūros valdymas: nepriklausomas viršutiniam ir apatiniam kaitintuvams, su viršutinio kaitintuvo aliarmu
- Didžiausias taikomas mikroschemos dydis: 70 × 70 mm
- Didžiausias taikomas PCB dydis: 400 × 305 mm
- Maksimali kaitinimo temperatūra: 400°C
- Matmenys: 475 × 480 × 420 mm
- Svoris: 18 kg
Tipinės paskirtys
Ši stotis idealiai tinka elektronikos remonto dirbtuvėms, ypač rework ir plokščių su BGA bei QFP komponentais litavimui. Jos tikslumas ir valdymas leidžia dirbti su žaidimų konsolių plokštėmis, buitinės elektronikos įrenginiais ir sudėtingų grandinių priežiūra.
Suderinamumas
Suderinama su spausdintinėmis plokštėmis iki 400 × 305 mm ir mikroschemomis, kurių maksimalus dydis 70 × 70 mm. Palaiko tradicinį ir bešvinį litavimą dėl reguliuojamų temperatūros profilių.
Komplektacija
- Achi IR6000 litavimo stotis
- Duomenų kabelis
- Termopora su montavimo laikikliu
- Naudotojo vadovas
- CD su valdymo ir konfigūravimo programine įranga
- Sulankstomas stalas su judamais laikikliais stabiliam tvirtinimui
- Reguliuojamas viršutinis kaitintuvas vertikaliai ir horizontaliai
- Integruotas LED apšvietimas litavimo zonoje
- Temperatūros jutiklis su lanksčiu laikikliu tiksliam pozicionavimui
- Nepriklausomas temperatūros valdymas su garso signalu
- Aštuoni programuojami temperatūros profiliai
- PC jungtis per RS-232 prievadą pažangesniam valdymui
- Didelės galios infraraudonųjų spindulių keraminiai kaitintuvai
- Suderinama su plokštėmis iki 400x305 mm ir mikroschemomis 70x70 mm
- Maksimali 400°C temperatūra įvairioms paskirtims
Klientų klausimai ir atsakymai
Kokius techninius privalumus ACHI IR6000 dviguba infraraudonųjų spindulių šildymo sistema suteikia lyginant su karšto oro litavimo stotimis BGA darbams?
ACHI IR6000 naudoja viršutinį ir apatinį infraraudonųjų spindulių šildytuvus, todėl sumažina oro srautą ir apsaugo nuo smulkių komponentų pasislinkimo, be to, tolygiau šildo jautrias detales, tokias kaip BGA ir QFP. Skirtingai nei karštas oras, ji sumažina fizinės žalos ar komponentų nukritimo riziką ir užtikrina geresnį šilumos pasiskirstymą didesniuose plotuose (iki 180 × 180 mm). Ji idealiai tinka daugiasluoksnėms PCB, jautrioms temperatūros gradientui.
Kokie yra ACHI IR6000 matmenys ir apytikslis svoris, ir kokie priedai įtraukti į dėžę?
Apytiksliai ACHI IR6000 matmenys yra 470 × 440 × 320 mm, o svoris siekia apie 13 kg. Į dėžę paprastai įeina: pagrindinė stotis, reguliuojami judantys laikikliai, termoporos tipo zondas, integruota LED lempa, maitinimo laidas ir bazinė instrukcija. Rekomenduojama pasitikrinti tikslias detales su tiekėju, nes komplektacija gali skirtis pagal partiją.
Kokios profilaktinės priežiūros reikia ACHI IR6000 ir kiek tarnauja jos keraminiai kaitinimo elementai?
Rekomenduojama profilaktinė priežiūra apima reguliarų paviršių ir jutiklių valymą, elektros jungčių patikrą ir termoporos patikrinimą. Keraminiai kaitinimo elementai įprastomis naudojimo sąlygomis paprastai tarnauja nuo 2 000 iki 5 000 valandų, priklausomai nuo ventiliacijos ir šiluminių ciklų. Rekomenduojama vengti smūgių ir spinduliavimo angų užsikimšimo.
Kokios dažniausios ACHI IR6000 veikimo problemos ir kaip jas rekomenduojama spręsti?
Dažniausiai pranešama apie netikėtus temperatūros svyravimus, kuriuos sukelia atsilaisvinusios arba nešvarios termoporos, ir perkaitimo įspėjimus dėl prastos ventiliacijos. Patariama reguliariai tikrinti ir valyti jungtis bei jutiklius. Jei stotis neįsijungia, patikrinkite saugiklius ir ar 220 V linija yra stabili. Komponentų keitimas turi atitikti gamintojo specifikacijas.
Kokio tipo plokštėms tinka Achi IR6000?
Ji tinka vidutinio dydžio spausdintinėms plokštėms, įskaitant BGA, QFP ir kitų tipų, kai maksimalus PCB dydis yra 400x305 mm.
Ar stotis leidžia lituoti bešviniu lydmetaliu?
Taip, ji turi aštuonis programuojamus temperatūros profilius, leidžiančius dirbti su tradiciniu ir bešviniu litavimu.
Kaip valdoma temperatūra Achi IR6000?
Temperatūra valdoma nepriklausomai viršutiniame ir apatiniame kaitintuvuose termoporomis, tikslumas yra ±0.5%, o viršutiniam kaitintuvui yra garso signalas.
Ar stotį galima prijungti prie kompiuterio?
Taip, stotis jungiama prie PC per RS-232 prievadą pažangesniam valdymui ir stebėjimui.
Kokie priedai įeina į komplektą?
Įeina duomenų kabelis, termopora su montavimo laikikliu, naudotojo vadovas ir CD su programine įranga.
