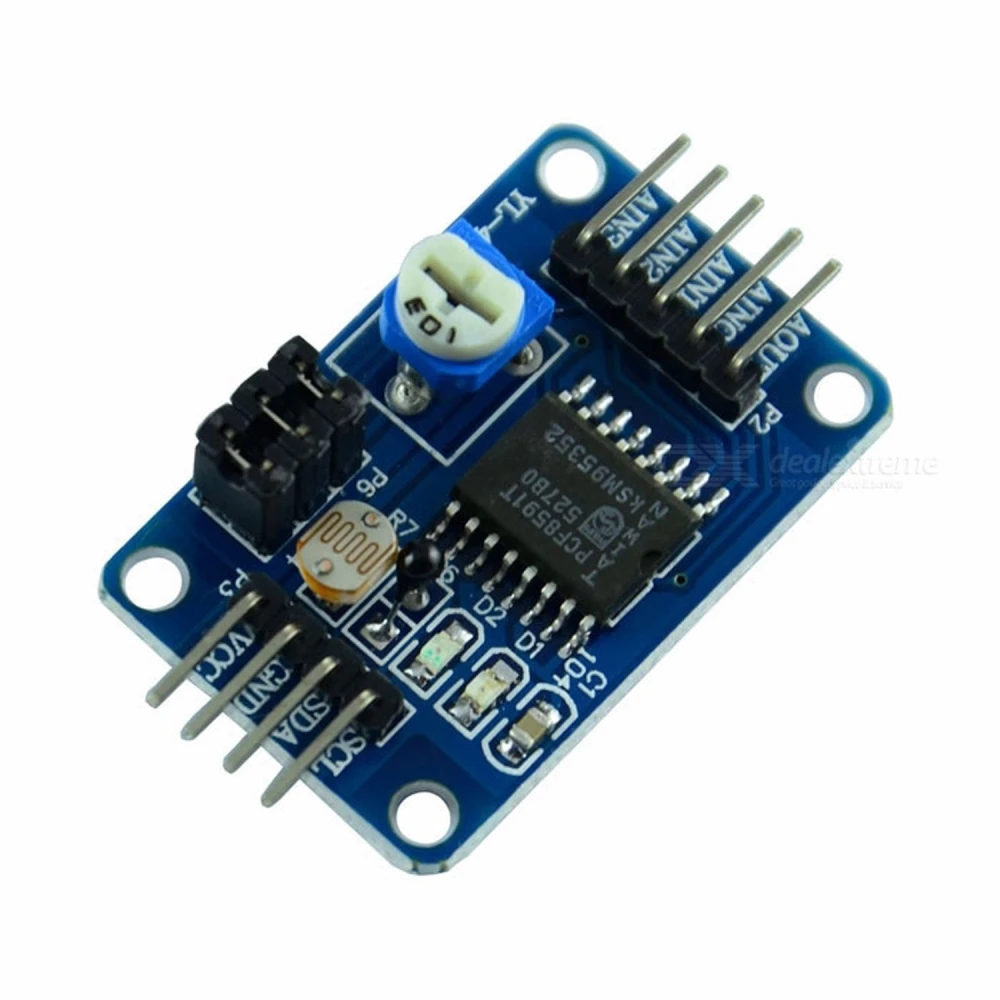

PCF8591 analoginis-skaitmeninis keitiklis Arduino projektams

PCF8591 analoginis-skaitmeninis keitiklis, suderinamas su Arduino yra būtinas modulis tiems, kurie dirba su mikrovaldikliais ir turi efektyviai bei patikimai konvertuoti analoginius signalus į skaitmeninius ir atvirkščiai. Šis modulis naudoja PCF8591 lustą, kuris užtikrina 8 bitų AD/DA konversiją su keliomis pažangiomis funkcijomis, palengvinančiomis integraciją į elektronikos projektus.

Pagrindinės savybės:

• Darbinė įtampa: 2.5V a 6V, tinkama įvairioms darbo aplinkoms.
• Mažas budėjimo režimo srovės suvartojimas: efektyvus projektams, kuriems svarbus energijos taupymas.
• I2C ryšys: serijinė įvesties ir išvesties sąsaja, palengvinanti prijungimą prie Arduino ir kitų mikrovaldiklių.
• Adresavimas aparatine įranga: 3 kontaktai I2C adresui nustatyti ir konfliktams magistralėje išvengti.
• Mėginių ėmimo dažnis: nustatomas pagal I2C magistralės greitį, kad atitiktų skirtingus poreikius.
• Analoginiai įėjimai: 4 programuojami įėjimai, kuriuos galima konfigūruoti kaip viengubus arba diferencialinius.
• Automatinis kanalo pasirinkimas: automatinis didinimas, palengvinantis nuoseklų signalų nuskaitymą.
• Analoginės įtampos diapazonas: nuo VSS iki VDD, suteikiantis lankstumo įėjimo signalams.
• Integruota sulaikymo grandinė: signalui išlaikyti stabilų konversijos metu.
• 8 bitų AD/DA konversija: su nuosekliu aproksimavimu didesniam tikslumui.
• DAC stiprinimas: reguliuojama analoginė išvestis taikymams, kuriems reikalingi valdymo analoginiai signalai.

Techninės specifikacijos ir modulio komplektacija:

• Modulis pagrįstas PCF8591 lustu.
• Palaiko keturis išorinių įtampos matavimo įėjimus (0-5V).
• Integruotas šviesos jutiklis tiksliam aplinkos intensyvumo matavimui.
• Integruotas termistorius tiksliam aplinkos temperatūros matavimui.
• Įrengtas mėlynas potenciometras 0-5V įėjimo įtampai reguliuoti.
• LED indikatoriai maitinimui ir DA išėjimui, palengvinantys vizualią modulio būsenos ir išvesties stebėseną.
• PCB dydis: 3.6 cm x 2.3 cm, standartinis dvipusis dizainas ir 3 mm tvirtinimo skylės paprastam montavimui.
• Pridedamas 1 šviesos jutiklis ir 4 DuPont laidai po 20 cm greitam prijungimui.

Tipiniai naudojimo atvejai:

• Arduino projektai, kuriems reikia analoginių signalų nuskaitymo ir generavimo.
• Analoginių jutiklių, tokių kaip temperatūra, šviesa ar įtampa, matavimas.
• Automatizavimas ir elektroninis valdymas naudojant analoginius ir skaitmeninius signalus.
• Prototipų kūrimas, kuriems reikia efektyvios ir kompaktiškos AD/DA konversijos.

Suderinamumas: Šis modulis suderinamas su Arduino plokštėmis ir kitais mikrovaldikliais, palaikančiais I2C ryšį, todėl jį lengva integruoti į įvairius elektronikos projektus.

PCF8591 analoginis-skaitmeninis keitiklis Arduino yra ekonomiškas ir funkcionalus sprendimas tiems, kurie ieško tikslumo ir paprasto naudojimo signalų konversijoje. Kompaktiškas dizainas ir pažangios funkcijos daro jį nepakeičiamu priedu kūrėjams ir elektronikos entuziastams.

• Darbinė įtampa: 2.5V a 6V, tinkama įvairiems projektams.
• Mažas srovės suvartojimas budėjimo režime energijos taupymui.
• I2C sąsaja paprastam ryšiui su Arduino ir mikrovaldikliais.
• Keturi konfigūruojami analoginiai įėjimai skirtingiems signalų tipams.
• Automatinis kanalo pasirinkimas nuosekliam nuskaitymui be sudėtingumo.
• Integruotas šviesos jutiklis ir termistorius tiksliems aplinkos matavimams.
• LED indikatoriai maitinimo ir DA išėjimo būsenai lengvai stebėti.
• Kompaktiškas 3.6cm x 2.3cm dydis su skylėmis saugiam montavimui.
• Pridedami DuPont laidai greitam ir paprastam prijungimui.
