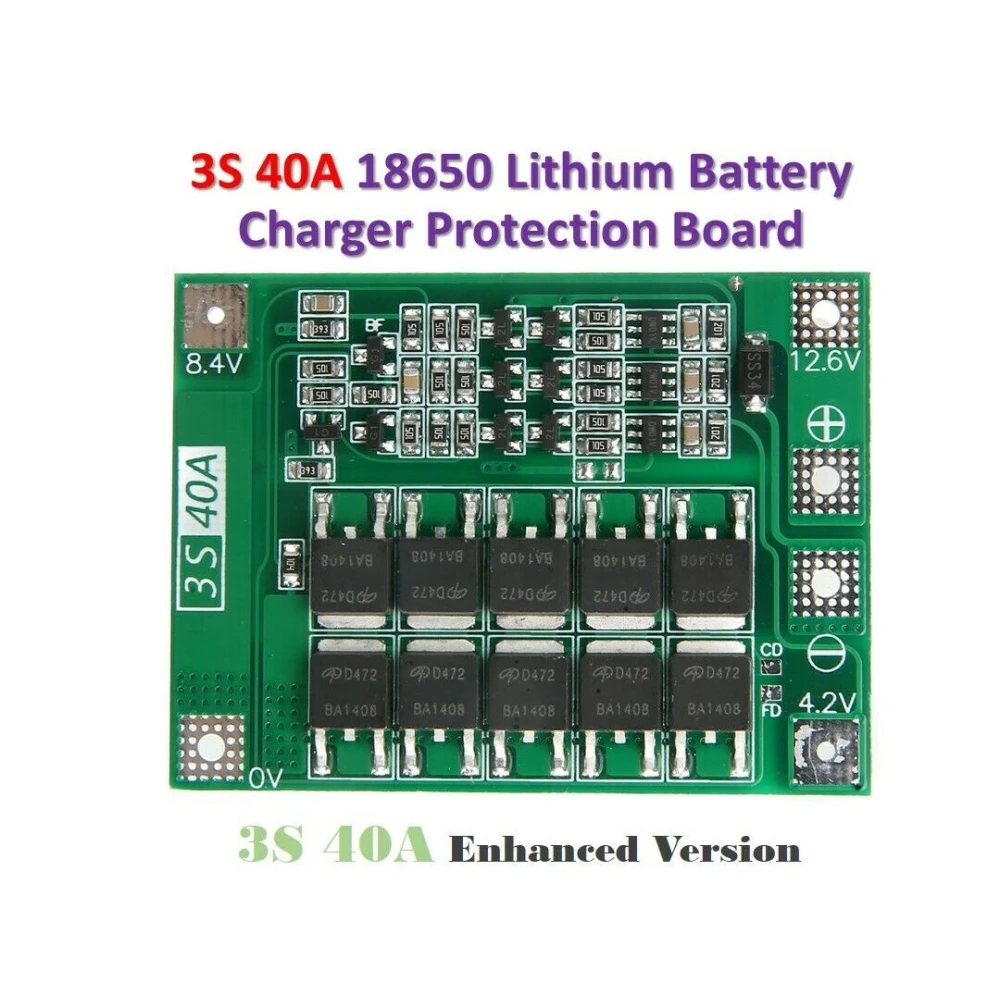

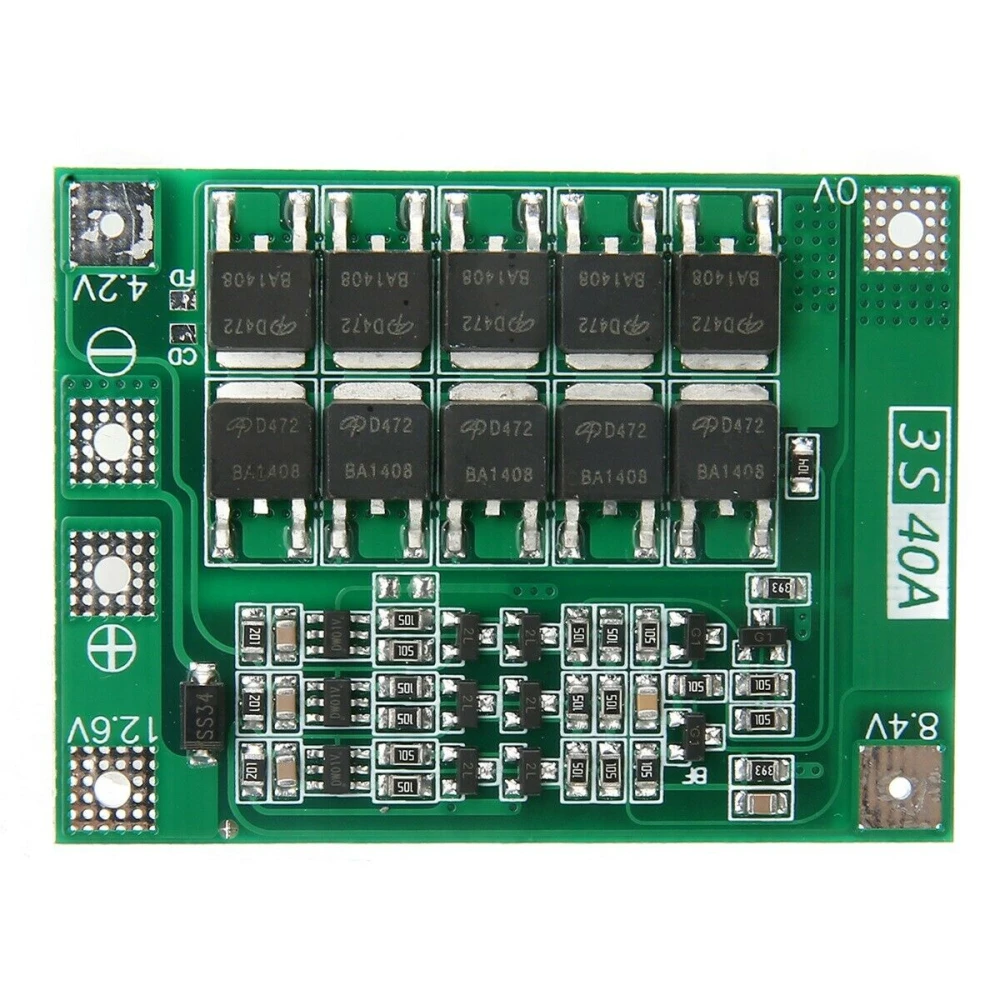

PCB apsaugos plokštė 3S 40A ličio baterijai
Prekės ženklas: satkit
3,03€
PVM įskaičiuotas (Be PVM: 2,50 €)
Yra sandėlyje - Išsiunčiama nedelsiant
Standartinis pristatymas
An, Bal 28 - Kt, Bal 30
Skubus pristatymas
Pn, Bal 24 - Pr, Bal 27
Grąžinimas per 30 dienų
Nemokamas grąžinimas per 30 dienų
Saugi operacija
Share:
Nemokamas pristatymas
Pristatymas nuo 4,99€
Paprastas grąžinimas
30 dienų grąžinimo politika
Saugus mokėjimas
100% saugus atsiskaitymas
Kokybės garantija
Tik originalios prekės
PCB apsaugos plokštė 3S 40A ličio baterijai - Patobulinta versija
Ši PCB apsaugos plokštė yra pažangus sprendimas, skirtas apsaugoti ličio baterijas 3S konfigūracijose (trys celės nuosekliai). Ji idealiai tinka baterijoms, kurių nominali įtampa yra 3,6V ir 3,7V, įskaitant įprastus modelius, tokius kaip 18650, 26650 ir ličio polimerų baterijas. Patobulintas dizainas užtikrina patikimą apsaugą nuo perkrovos, per didelio išsikrovimo ir trumpojo jungimo.
Pagrindinės savybės
- Nominali įtampa: Suderinama su 3,6V ir 3,7V ličio baterijomis.
- Įkrovimo įtampa: Nuo 12,6V iki 13,6V.

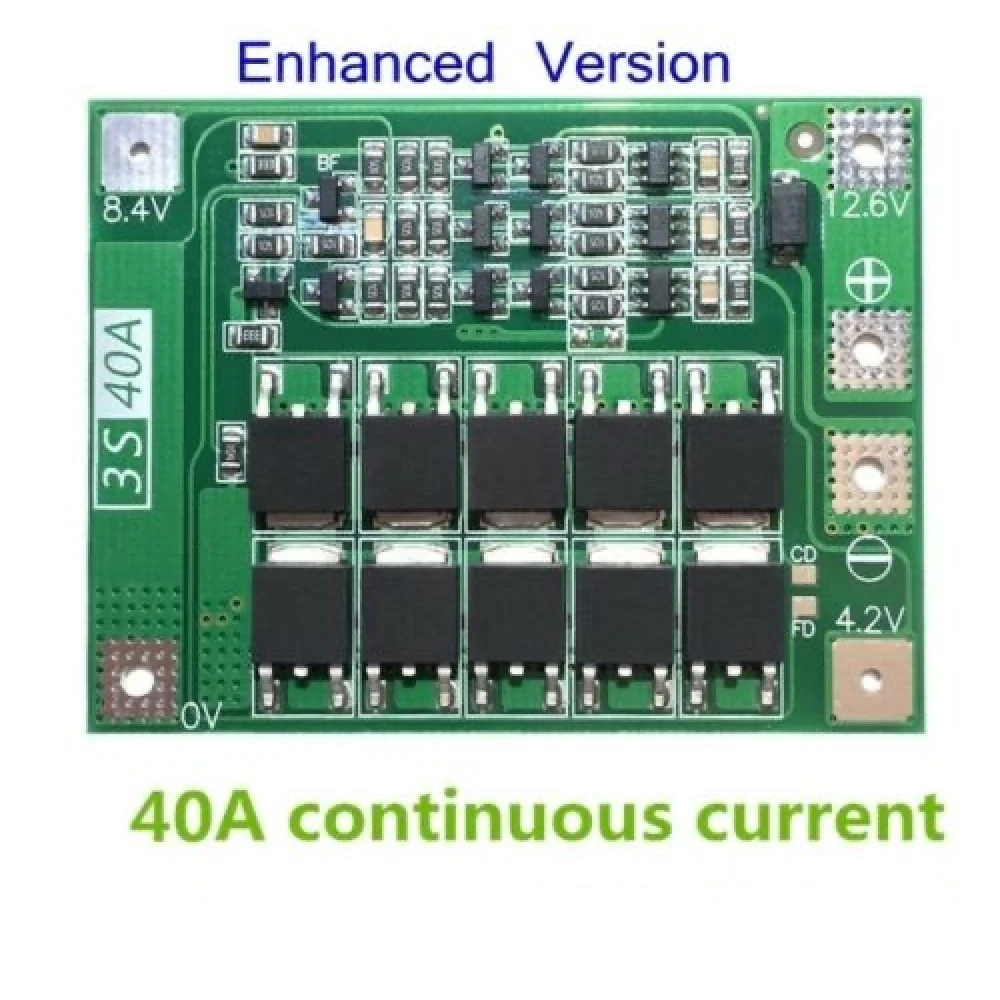

- Nuolatinė iškrovimo srovė: Iki 40A (rekomenduojama sumažinti srovę, jei aušinimo aplinka nepakankama).
- Nuolatinė įkrovimo srovė: Iki 20A.
- Medžiaga: Aukštos kokybės PCB.
- Spalva: Žalia.

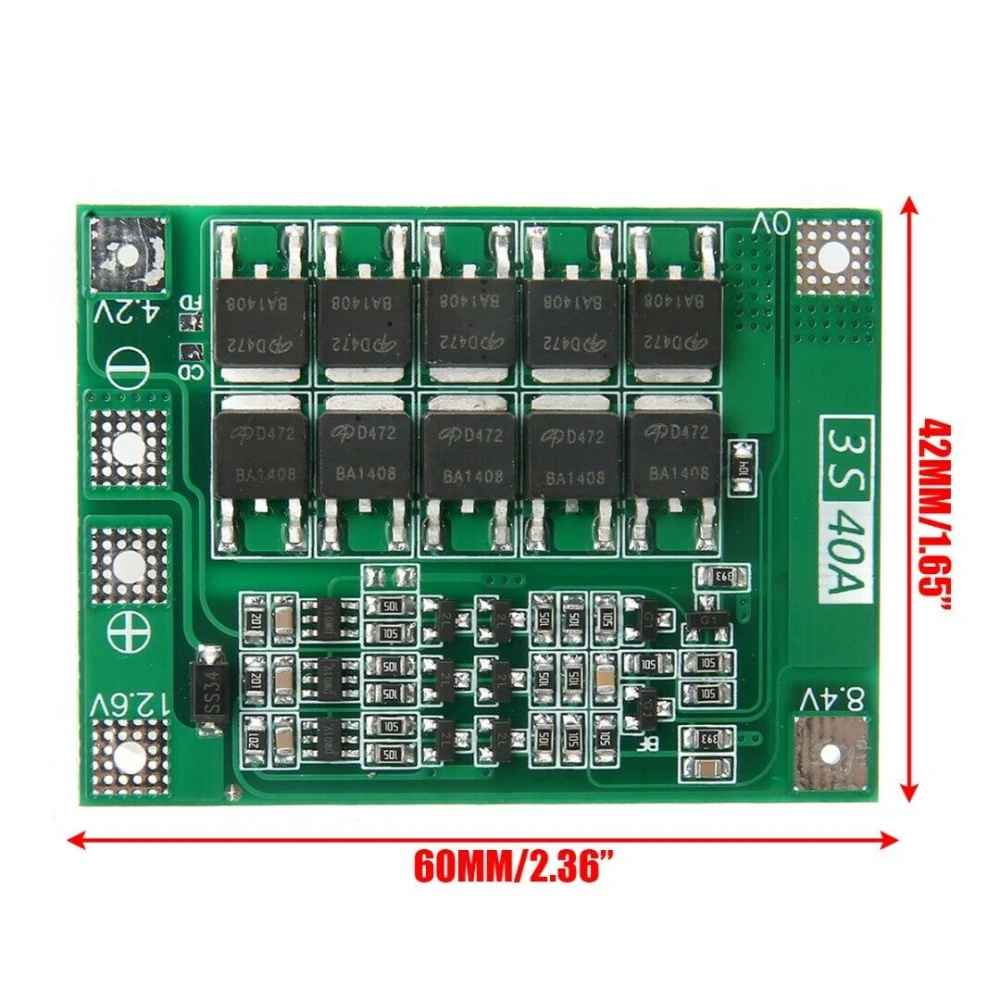

- Dydis: 41 x 55 x 3.4 mm.
Specifikacijos ir naudojimas

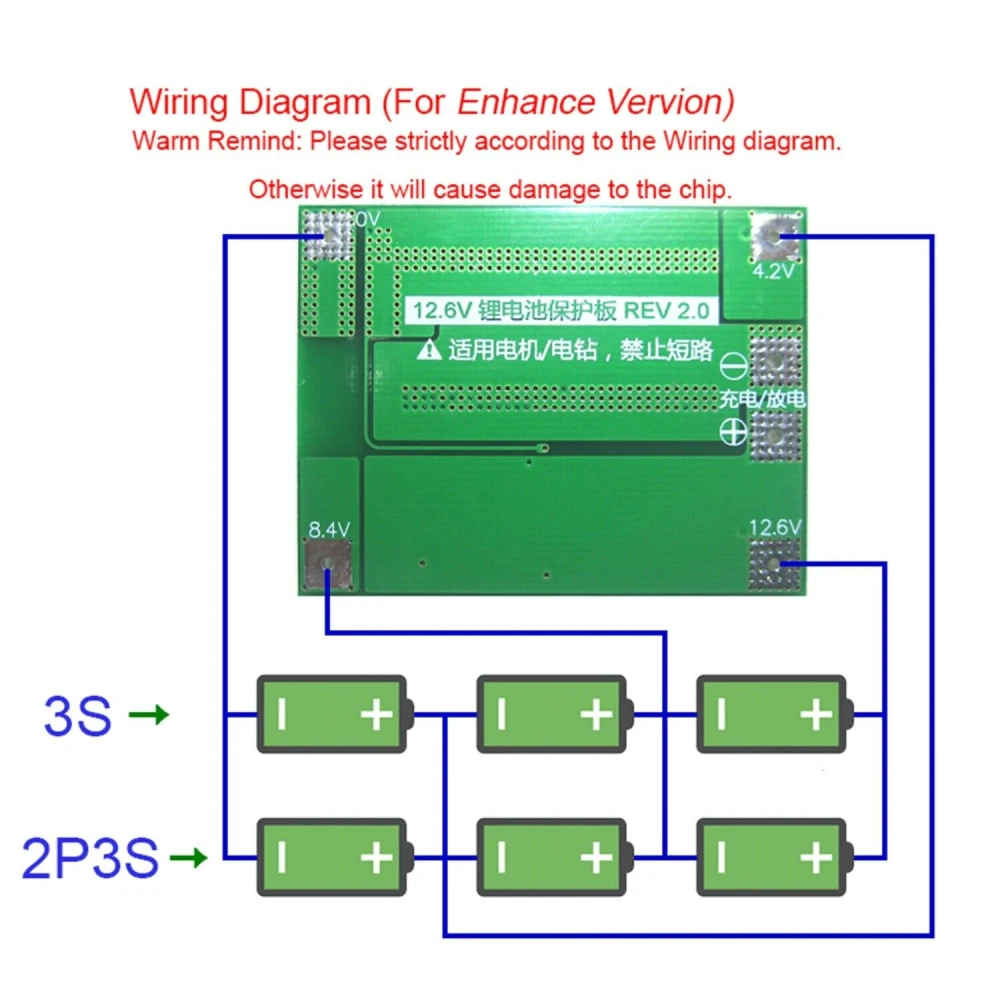

Sėkmingam paleidimui rekomenduojama naudoti tris baterijas, kurių galia yra 15C-20C, arba šešias baterijas, kurių galia yra 10C-15C. Montuojant būtina griežtai laikytis laidų schemos su įtampomis 0V, 4,2V, 8,4V, 12,6V ir 16,8V, vengiant tyčinių trumpųjų jungimų.
Naudojant plokštę su apkrova, tarp teigiamo ir neigiamo gnybtų rekomenduojama prijungti nepoliarinį kondensatorių, kurio talpa yra nuo 10uF iki 100uF, o įtampa didesnė nei 25V, kad būtų išvengta atvirkštinių šuolių, galinčių pažeisti sistemą.
Jei nuosekliai naudojamos keturios baterijų grupės, būtina užtikrinti, kad kiekvienos grupės įtampa būtų vienoda. Priešingu atveju kiekvieną bateriją reikia įkrauti atskirai prieš jungiant jas nuosekliai.
Komplekte
- 1 x PCB apsaugos plokštė 3S 40A patobulinta versija ličio baterijai.
Suderinamumas
Suderinama su 3S ličio baterijomis, įskaitant 18650, 26650 modelius ir ličio polimerų baterijas, kurių nominali įtampa yra 3,6V ir 3,7V.
Privalumai
- Efektyvi apsauga nuo perkrovos ir per didelio išsikrovimo.
- Didelė srovės talpa reiklioms paskirtims.
- Kompaktiškas ir patvarus dizainas.
- Lengvas montavimas pagal rekomenduojamą laidų schemą.
- Suderinama su 3S ličio baterijomis (3,6V ir 3,7V), įskaitant 18650 ir 26650
- Nuolatinė iškrovimo srovė iki 40A didesniam našumui
- Nuolatinė įkrovimo srovė iki 20A saugiam įkrovimui
- Kompaktiški matmenys: 41x55x3.4mm, žalia spalva
- Pridedamas rekomenduojamas kondensatorius atvirkštiniams šuoliams mažinti
- Optimaliam paleidimui reikalingos 15C-20C baterijos
- Montavimas pagal laidų schemą nuo 0V iki 16,8V
- Aukštos kokybės PCB medžiaga ilgaamžiškumui ir apsaugai
Klientų klausimai ir atsakymai
Kokie yra plokštės matmenys ir apytikslis svoris, ir kas įeina į pakuotę?
Plokštė yra 41 mm x 55 mm x 3,4 mm ir pagaminta iš žalios spalvos PCB. Pakuotėje yra tik 1 apsaugos plokštės vienetas; laidai, jungtys ir fizinis vadovas nepridedami. Tipinis tokio dydžio plokštės svoris yra mažesnis nei 25 g.
Kokius srovės ar perkaitimo apribojimus turėčiau įvertinti montavimo metu?
Rekomenduojama maksimali nuolatinė iškrovimo srovė yra 40 A, o įkrovimo – 20 A. Jei vėdinimas nepakankamas, patariama mažinti srovę, kad būtų išvengta PCB perkaitimo. Šių ribų viršijimas gali sukelti ankstyvą apsaugos suveikimą arba plokštės pažeidimus. Rekomenduojama dirbti saugiame diapazone ir pirmųjų naudojimų metu tikrinti temperatūrą.
Kaip ši 3S 40A apsaugos plokštė palyginama su standartiniais mažesnės srovės modeliais didelio vartojimo scenarijuose?
Didelio vartojimo scenarijuose ši plokštė atlaiko iki 40 A nuolatinės iškrovos, o standartiniai modeliai paprastai siūlo 10–20 A. Didesnė srovė leidžia maitinti galingesnius variklius ir įrenginius, tačiau reikia baterijų, galinčių tiekti tokią srovę (mažiausiai 15C–20C vienai celei). Naudojimas reikliose aplikacijose yra įmanomas, jei laikomasi terminių ribų.
Kokio tipo baterijoms tinka ši apsaugos plokštė?
Ji suderinama su 3S ličio baterijomis, įskaitant 18650, 26650 modelius ir ličio polimerų baterijas, kurių nominali įtampa yra 3,6V ir 3,7V.
Kokia yra didžiausia iškrovimo srovė, kurią palaiko ši plokštė?
Ji palaiko iki 40A nuolatinę iškrovimo srovę, nors rekomenduojama ją sumažinti, jei aušinimo aplinka nėra tinkama.
Į ką reikia atkreipti dėmesį montuojant plokštę?
Būtina griežtai laikytis laidų schemos su įtampomis 0V, 4,2V, 8,4V, 12,6V ir 16,8V, vengiant trumpųjų jungimų. Taip pat rekomenduojama prijungti nepoliarinį kondensatorių, kad būtų išvengta atvirkštinių šuolių.
Ar komplekte yra papildomų priedų?
Į komplektą įeina 1 PCB apsaugos plokštė 3S 40A patobulinta versija. Rekomenduojama naudoti nepoliarinį kondensatorių (neįeina į komplektą), kad būtų pagerinta apsauga įkrovimo metu.
Ar galiu nuosekliai naudoti skirtingos įtampos baterijas?
Nerekomenduojama. Jei įtampos nėra vienodos, prieš jungiant nuosekliai kiekvieną bateriją reikia įkrauti atskirai, kad būtų išvengta pažeidimų.
