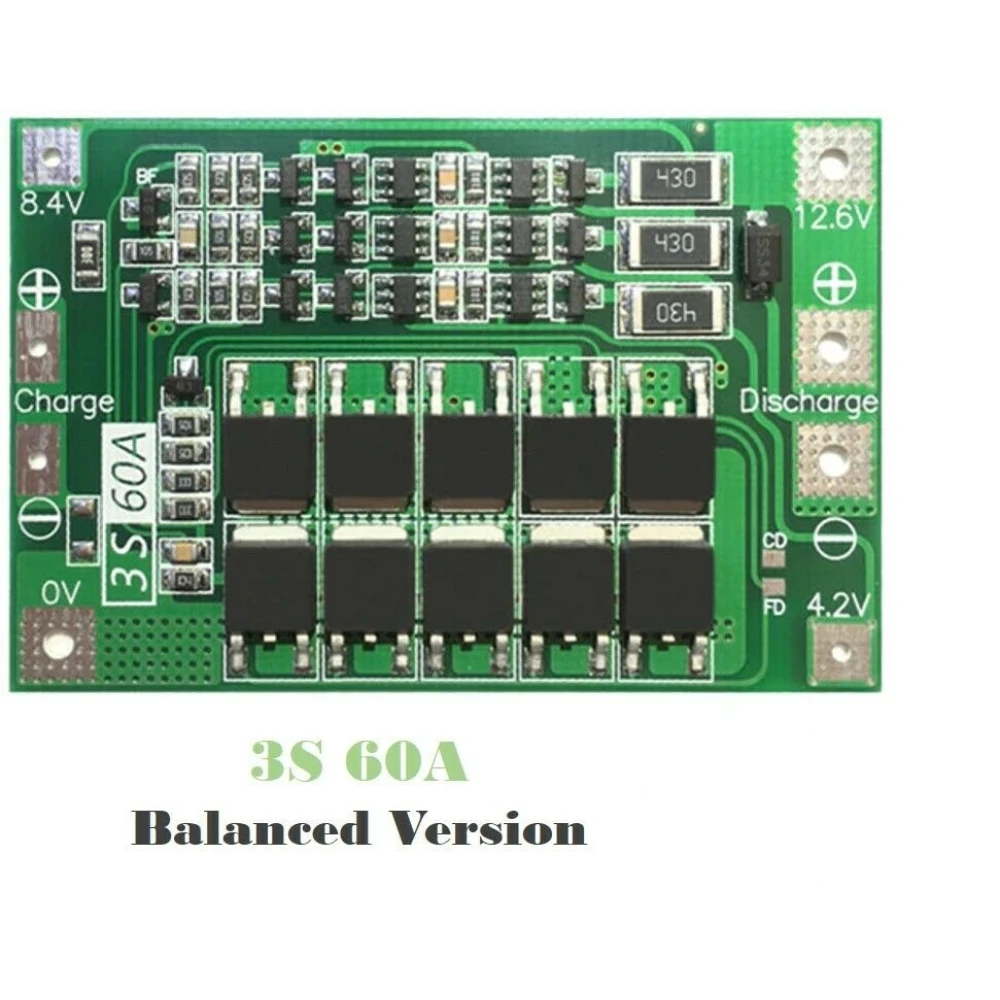

Subalansuota PCB 3S 60A apsaugos plokštė ličio baterijai

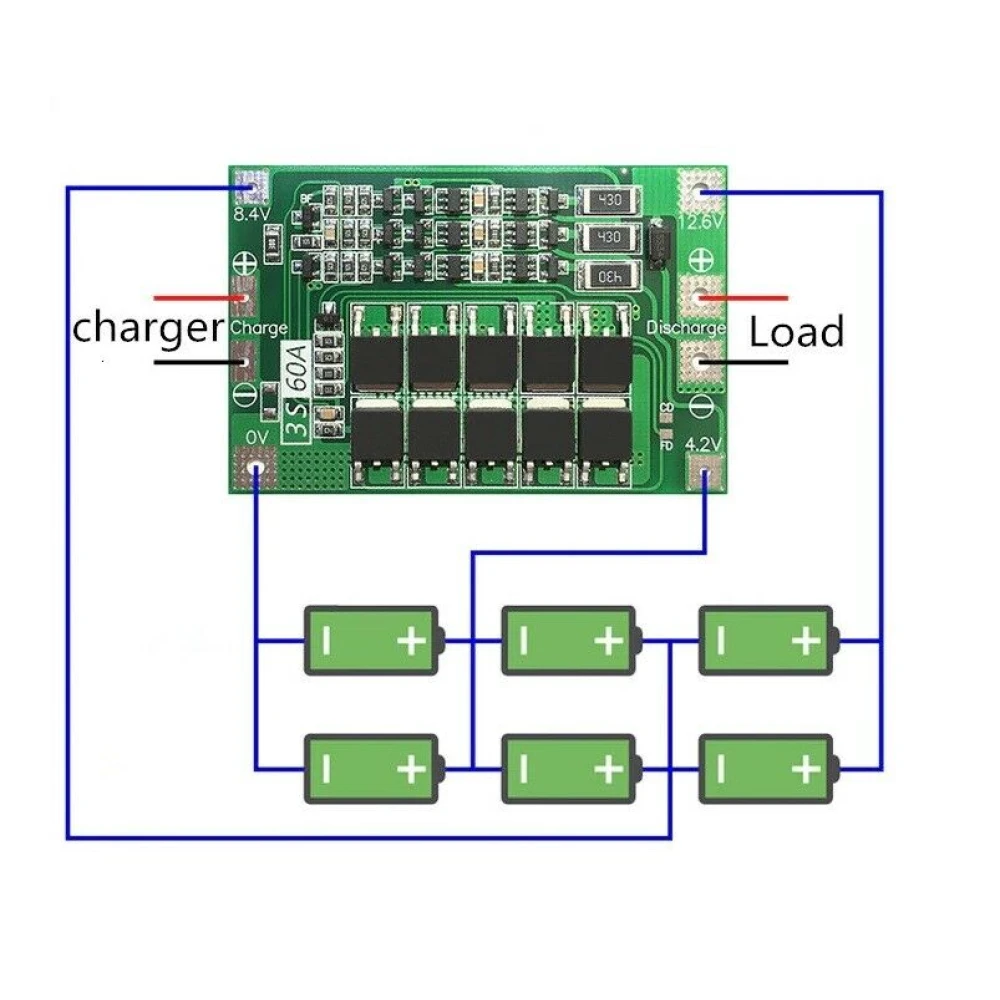

Detalle de la placa equilibrada para batería de litio 3S 60A

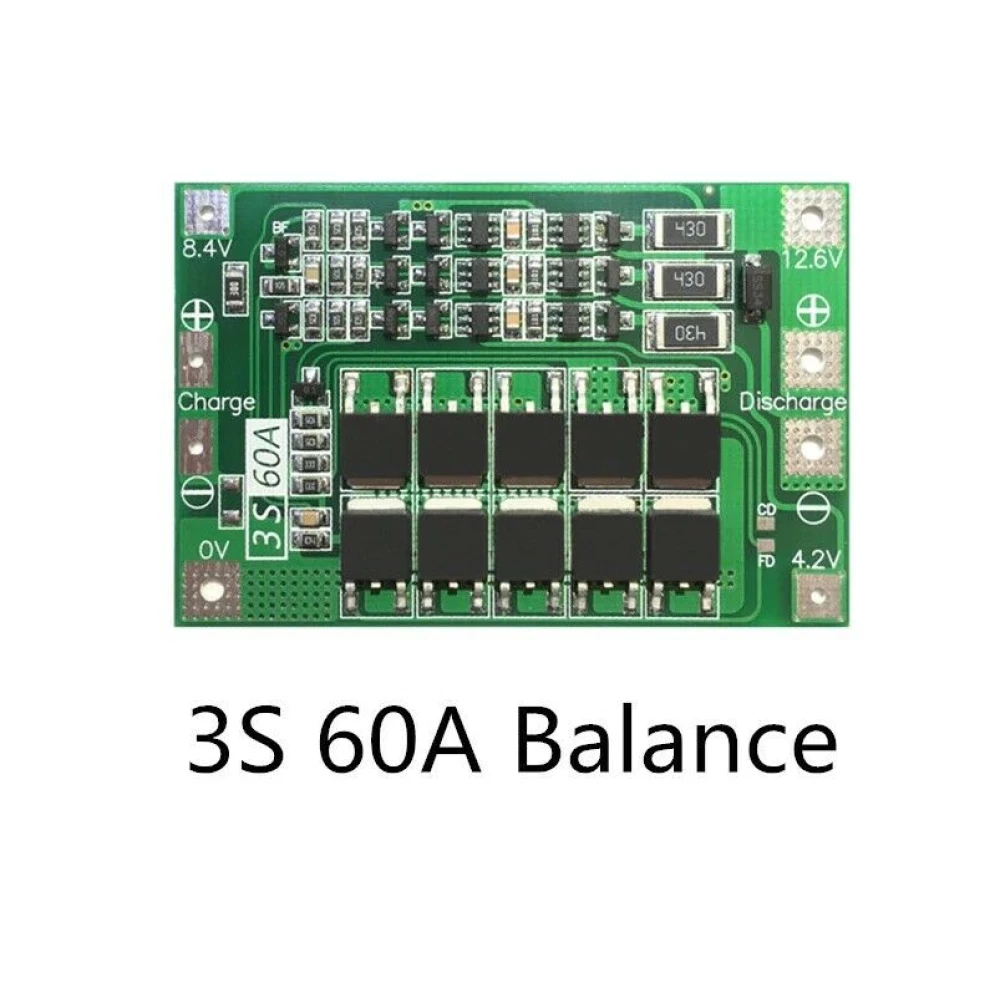

Vista superior de la placa de protección PCB 3S 60A para batería de litio

Subalansuota PCB 3S 60A apsaugos plokštė ličio baterijai

Name: Subalansuota PCB 3S 60A apsaugos plokštė ličio baterijai
Brand: satkit
SKU: 1C100805
Price: 3.63 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

3,63€

PVM įskaičiuotas (Be PVM: 3,00 €)

Ribotas kiekis

Standartinis pristatymas Pr, Bal 27 - Tr, Bal 29

Skubus pristatymas Kt, Bal 23 - Pn, Bal 24

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

Subalansuota PCB 3S 60A apsaugos plokštė ličio baterijai

Ši apsaugos plokštė skirta 3S konfigūracijos ličio baterijoms (trys celės nuosekliai), jos maksimali nuolatinė iškrovimo srovė yra 60A, o funkcija užtikrina subalansuotą įkrovimą. Tai idealus sprendimas apsaugoti ir optimizuoti 18650, 26650 tipo baterijų bei ličio polimero baterijų veikimą.

Pagrindinės savybės:

Nominali įtampa: 3.7V vienai celei, pilna įtampa 4.2V.
Įkrovimo įtampa: nuo 12.6V iki 13.6V trims nuosekliai sujungtoms celėms.
Maksimali nuolatinė iškrovimo srovė: 60A (rekomenduojama sumažinti, jei nepakanka aušinimo).
Maksimali nuolatinė įkrovimo srovė: 15A.
Medžiaga: aukštos kokybės PCB, žalios spalvos.
Matmenys: 41 x 62 x 3.4 mm.
Subalansuota funkcija: palaiko įkrovos balansą tarp celių, kad pailgintų baterijos tarnavimo laiką.

Tipinės paskirtys:

Idealiai tinka elektriniams gręžtuvams, kurių paleidimo srovė mažesnė nei 120A, o galia mažesnė nei 260W.
Naudojama standartinėms įkraunamoms 18650, 26650 ir ličio polimero baterijoms.
Apsauga nuo perkrovos, per didelio išsikrovimo ir trumpojo jungimo 3S baterijų sistemose.

Papildomos techninės specifikacijos:

Sėkmingam paleidimui reikalingos 15C-20C iškrovimo galios baterijos (trys baterijos) arba 10C-15C (šešios baterijos).
Privaloma laikytis laidų sujungimo schemos: 0V, 4.2V, 8.4V, 12.6V, 16.8V, kad būtų išvengta pažeidimų.
Rekomenduojama tarp variklio teigiamo ir neigiamo gnybtų prijungti nepolinį kondensatorių (10uF-100uF, >25V), kad būtų išvengta atgalinių šuolių.
Nuosekliai sujungtoms baterijoms prieš naudojant kartu įsitikinkite, kad kiekvienos grupės įtampa yra vienoda.

Pakuotės turinys:

1 x subalansuota PCB 3S 60A apsaugos plokštė ličio baterijai.

Ši plokštė yra svarbus komponentas tiems, kurie nori apsaugoti savo ličio baterijas ir pagerinti jų našumą bei saugumą elektronikos įrenginiuose ir elektriniuose įrankiuose.

Nominali įtampa 3.7V vienai celei, pilna įtampa 4.2V
Nuolatinė iškrovimo srovė iki 60A
Nuolatinė įkrovimo srovė iki 15A
Tinka 18650, 26650 ir ličio polimero baterijoms
Kompaktiški matmenys: 41x62x3.4 mm
Subalansuoto įkrovimo funkcija ilgesniam tarnavimo laikui
Idealiai tinka elektriniams gręžtuvams, kurių galia mažesnė nei 260W
Aukštos kokybės PCB medžiaga, žalios spalvos

Klientų klausimai ir atsakymai

Kokie yra tikslūs matmenys, svoris ir kas įeina į šio produkto dėžutę?

Plokštė yra 41 mm x 62 mm x 3,4 mm, pagaminta iš žalios spalvos PCB, ir pakuotėje pateikiamas vienas vienetas. Tipinis tokio dydžio PCB svoris yra mažesnis nei 25 g, nors gali šiek tiek skirtis priklausomai nuo gamintojo.

Kokia yra maksimali srovė ir rekomenduojamas darbinės temperatūros diapazonas, kad būtų išvengta pažeidimų?

Plokštė leidžia maksimalią 60 A nuolatinę iškrovimo srovę ir 15 A maksimalią nuolatinę įkrovimo srovę. Aplinkose su nepakankamu aušinimu rekomenduojama šių verčių neviršyti. Tipinis PCB darbinis diapazonas yra nuo 0 °C iki 60 °C; darbas už šio diapazono ribų gali pabloginti apsaugą.

Kokių atsargumo priemonių ar dažnų problemų reikia laikytis saugiam montavimui ir kokius standartus šis produktas atitinka?

Labai svarbu laikytis prijungimo schemos ir vengti tyčinių trumpųjų jungimų. Jungiant variklį, rekomenduojama tarp gnybtų pridėti nepoliarią kondensatorių (≥25 V, 10–100 µF), kad būtų filtruojami atgaliniai šuoliai. Nors jis atlieka tipines ličio paketų apsaugos funkcijas, nenurodytas konkretus atitikimas tarptautiniams standartams (pvz., IEC 62133), todėl kritinėms pramoninėms aplikacijoms reikėtų papildomai pasitikrinti reikalavimus.

Kokio tipo baterijoms tinka ši apsaugos plokštė?

Ji tinka 3S ličio baterijoms, įskaitant 18650, 26650 modelius ir ličio polimero baterijas.

Kokia yra didžiausia šios plokštės palaikoma iškrovimo srovė?

Plokštė palaiko maksimalią nuolatinę 60A iškrovimo srovę, rekomenduojama ją sumažinti, jei nepakanka aušinimo.

Kokia yra subalansuotos šios plokštės versijos funkcija?

Subalansuota funkcija palaiko įkrovos balansą tarp celių, kad būtų išvengta perkrovos ir pailgėtų baterijos tarnavimo laikas.

Ar galiu šią plokštę naudoti elektriniams gręžtuvams?

Taip, ji tinka elektriniams gręžtuvams, kurių paleidimo srovė mažesnė nei 120A, o galia mažesnė nei 260W.

Į ką reikia atkreipti dėmesį jungiant baterijas nuosekliai su šia plokšte?

Reikia užtikrinti, kad kiekvienos baterijų grupės įtampa būtų vienoda, ir vengti trumpojo jungimo laikantis nurodytos laidų schemos.
