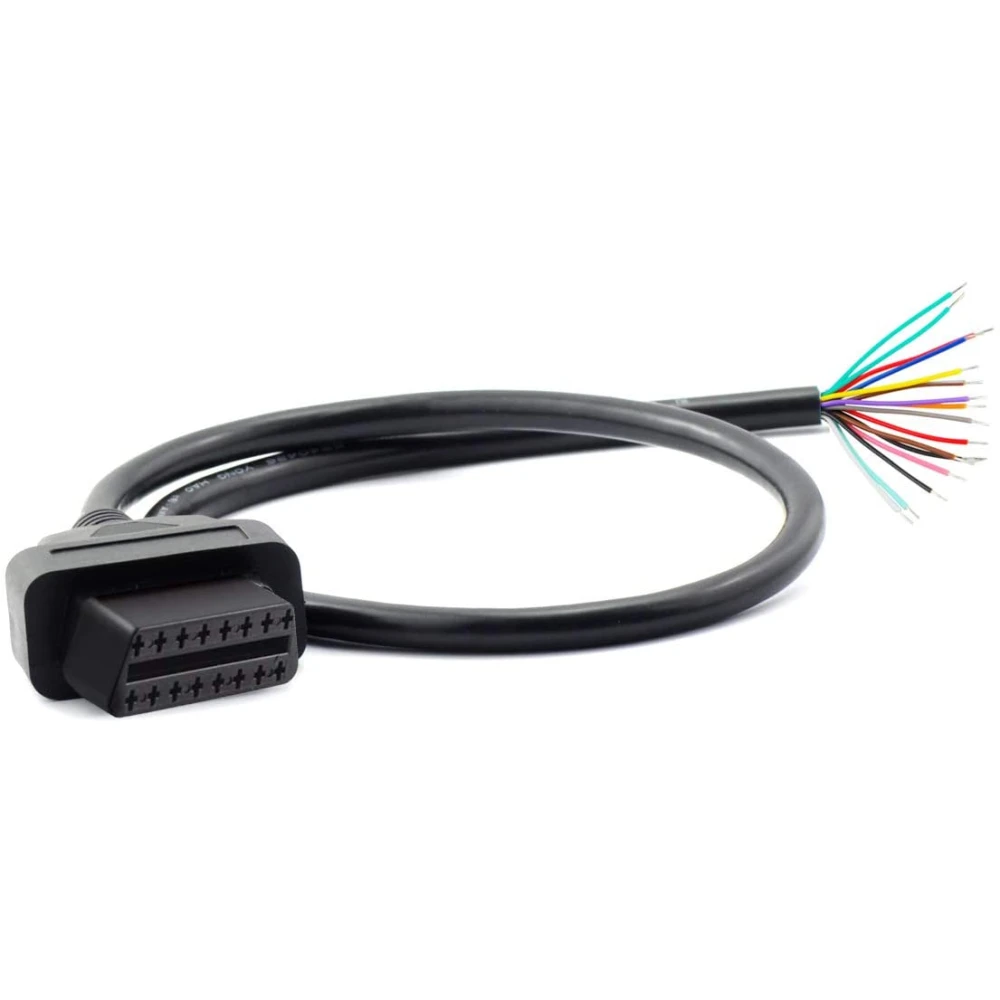

OBD2 moteriškas jungtis kabelis 1m tiksliam automobilių diagnostikai

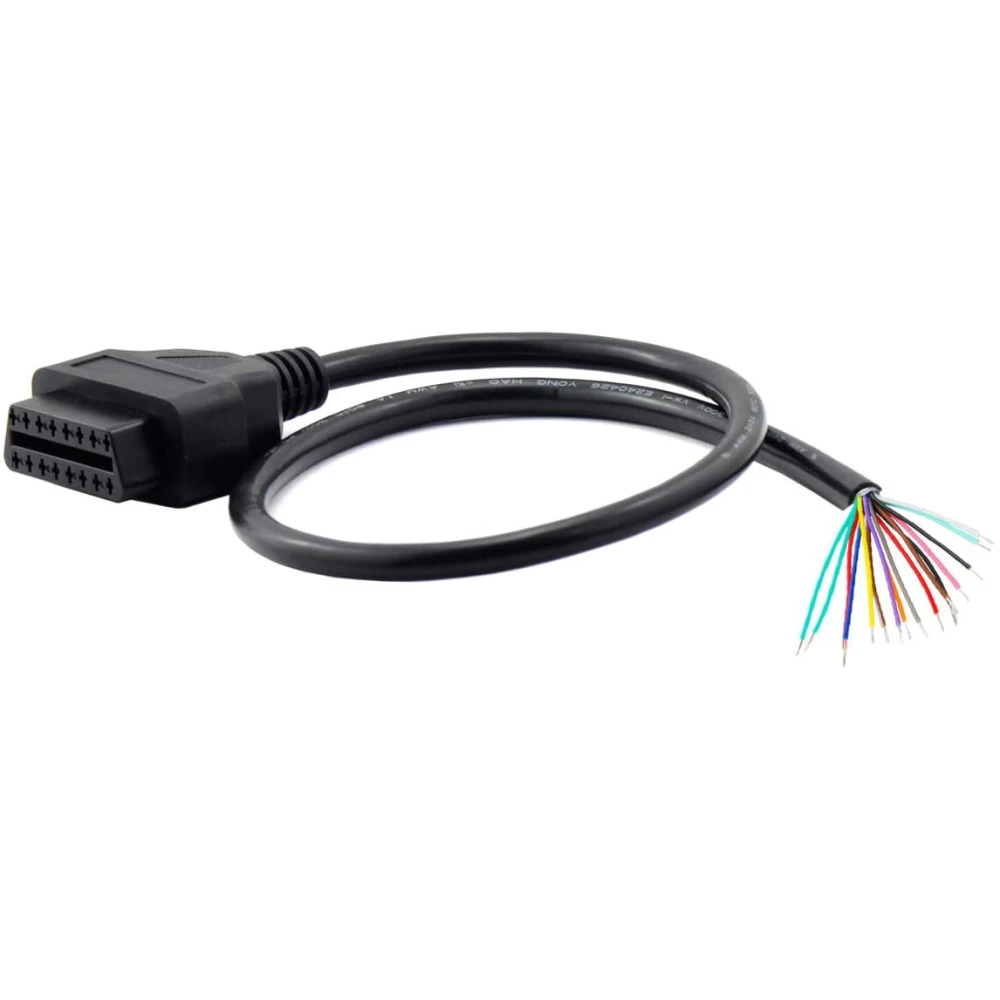

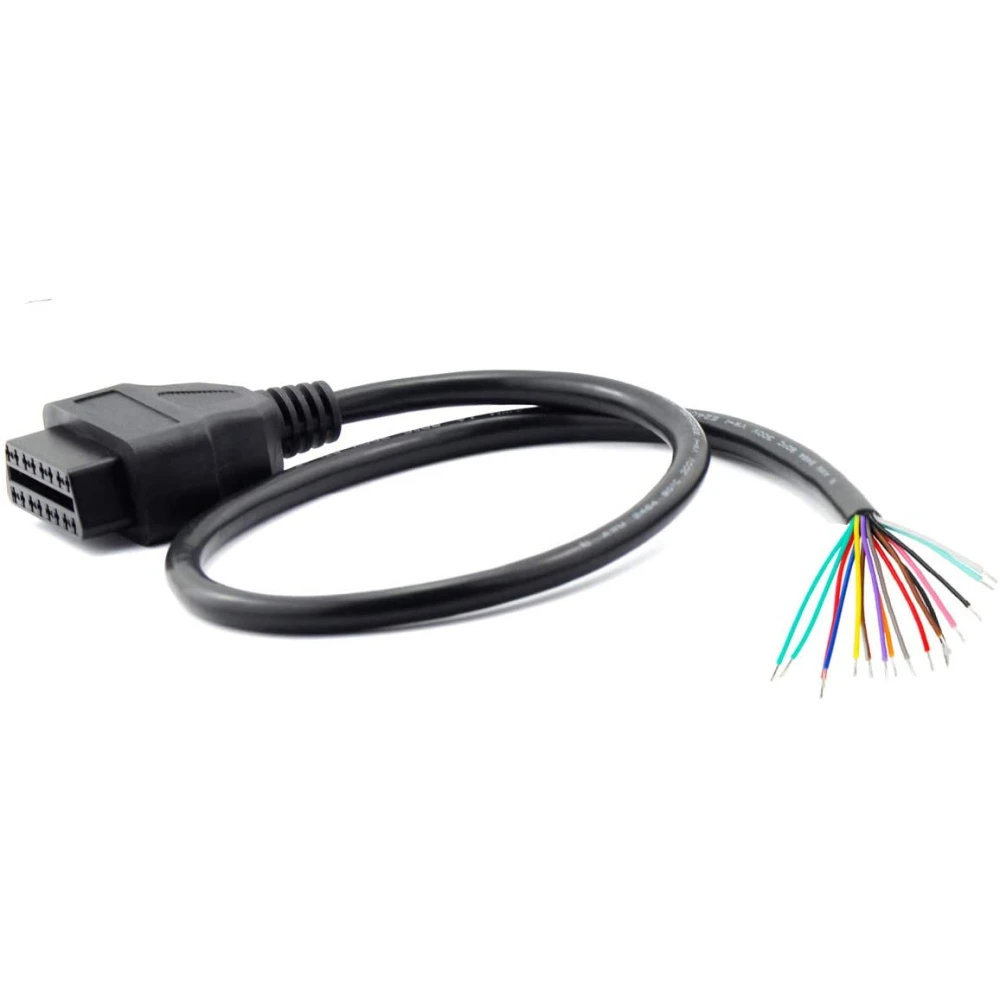

OBD2 moteriškas jungtis kabelis 1m yra prailginimo kabelis, sukurtas palengvinti ryšį tarp transporto priemonės OBDII jungties ir automobilių diagnostikos įrenginių. satkit pagamintas 1 metro ilgio kabelis turi 16 kontaktų moterišką jungtį, atitinkančią J1962 standartą, todėl yra suderinamas su dauguma šiuolaikinių transporto priemonių, naudojančių šį protokolą.

Pagrindinės savybės:

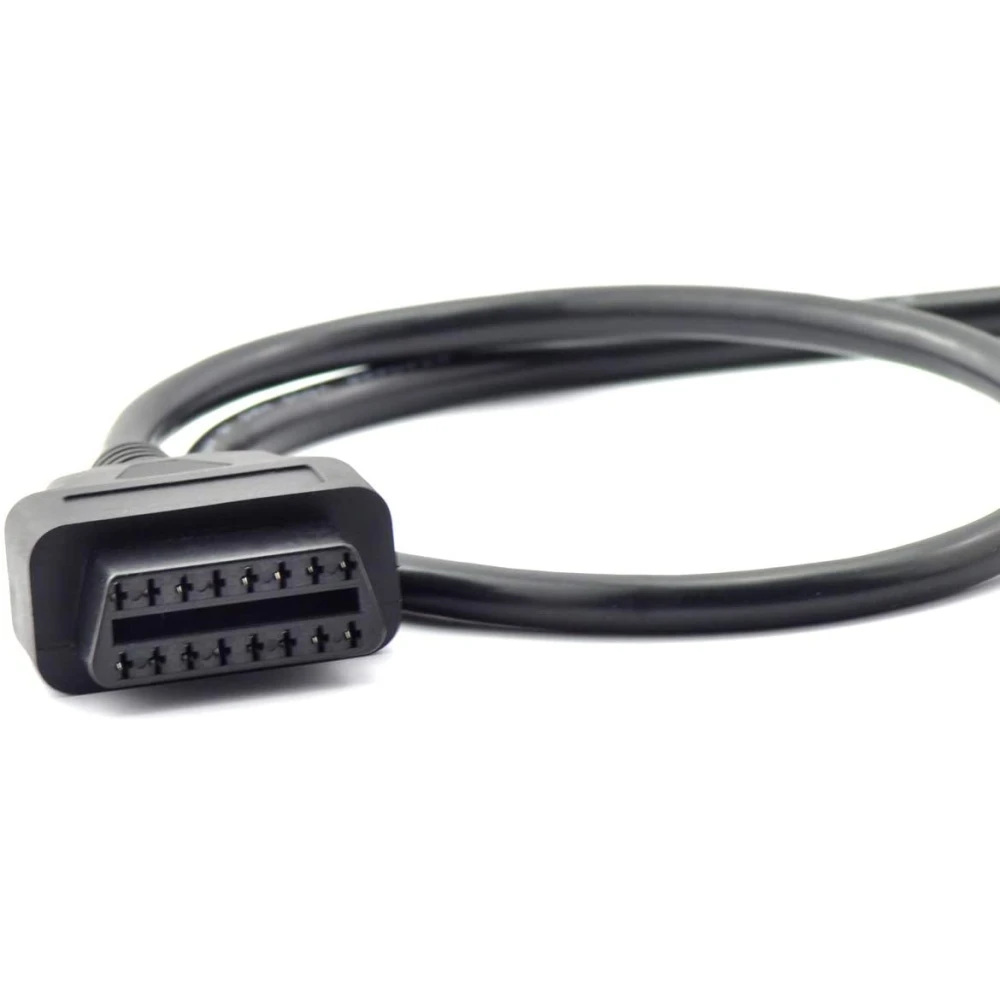

• 16 kontaktų OBDII J1962 moteriška jungtis: Suderinama su standartinėmis OBDII jungtimis, leidžia prijungti diagnostikos įrenginius arba vykdyti automobilių „pasidaryk pats“ projektus.

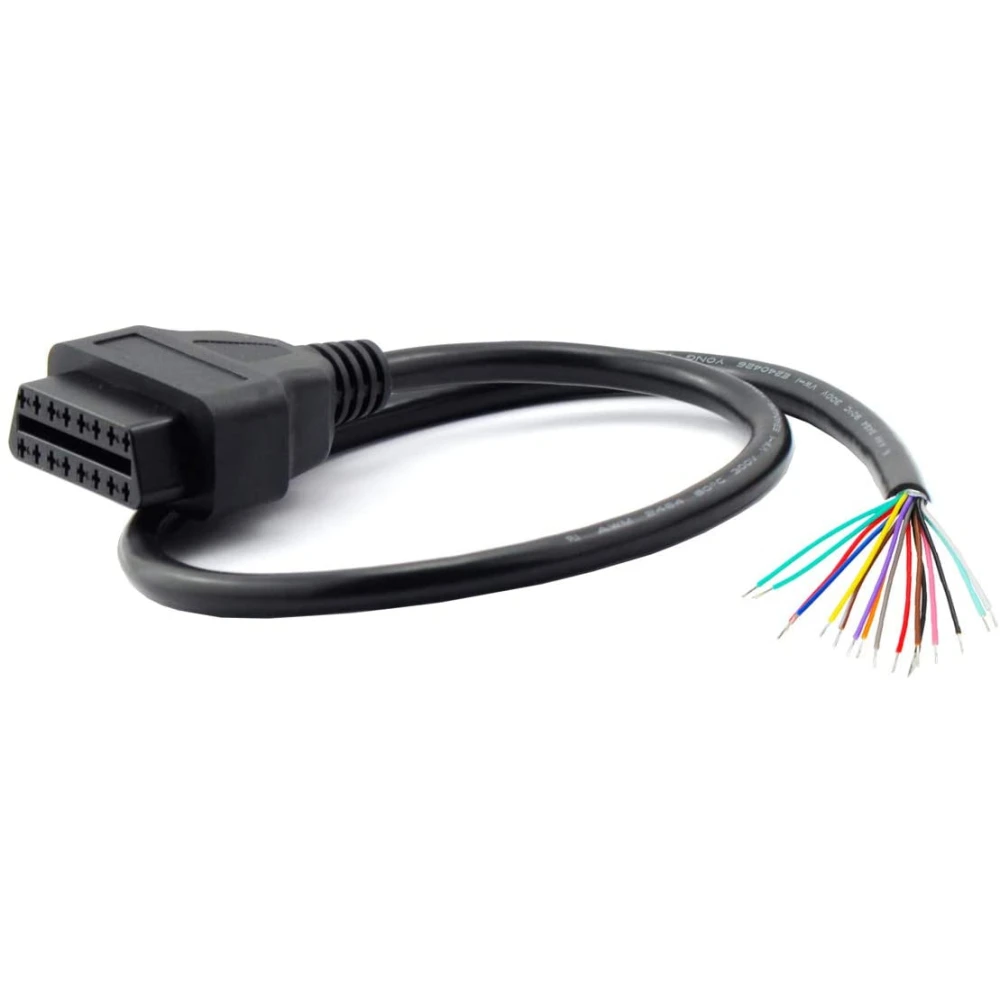

• 1 metro prailginimo kabelis: Suteikia daugiau lankstumo ir patogumo prijungiant įrenginius be erdvės apribojimų.
• Visi kontaktai sujungti: Įtrauktas visų 16 kontaktų sujungimas, leidžiantis pasiekti įvairias ryšio ir maitinimo linijas.
• Išsami kontaktų paskirtis: Įtraukti SAE J1850 linijos, CAN High ir CAN Low, ISO 9141-2 linijos bei teigiamas akumuliatoriaus maitinimas, be kita ko.

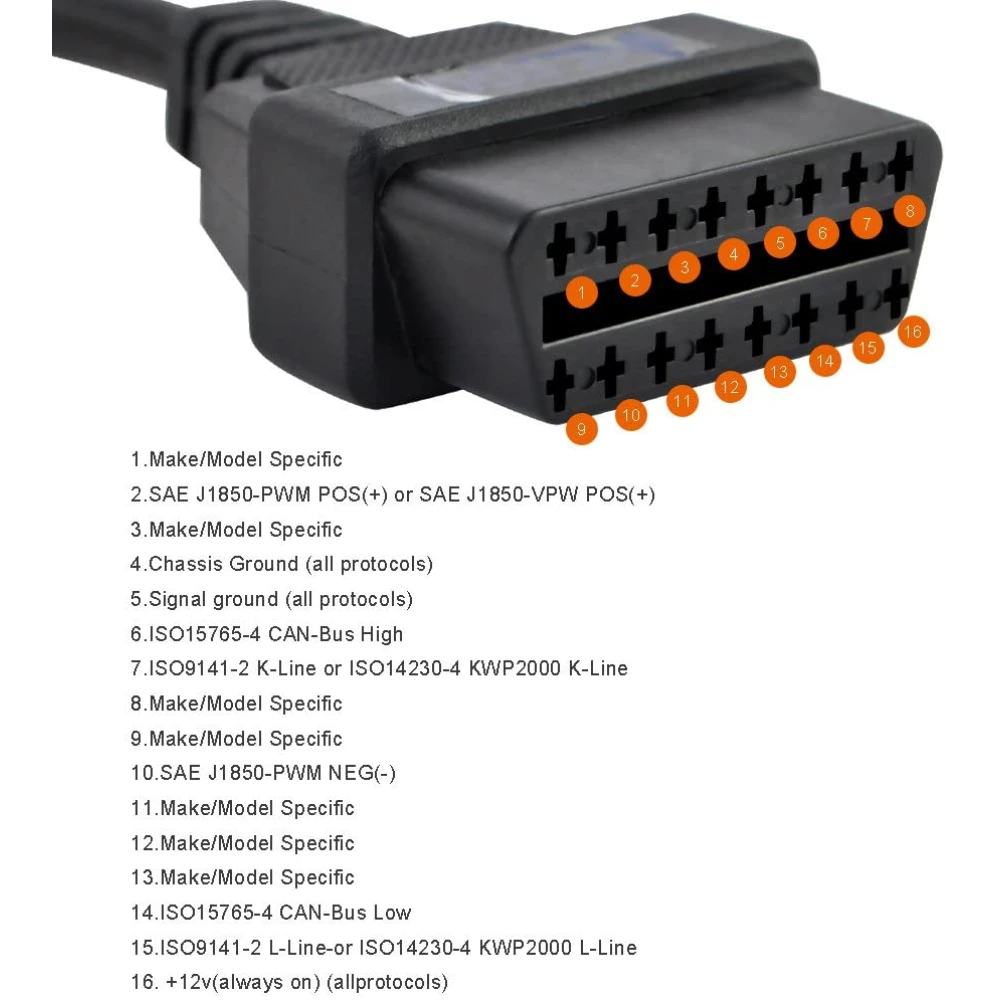

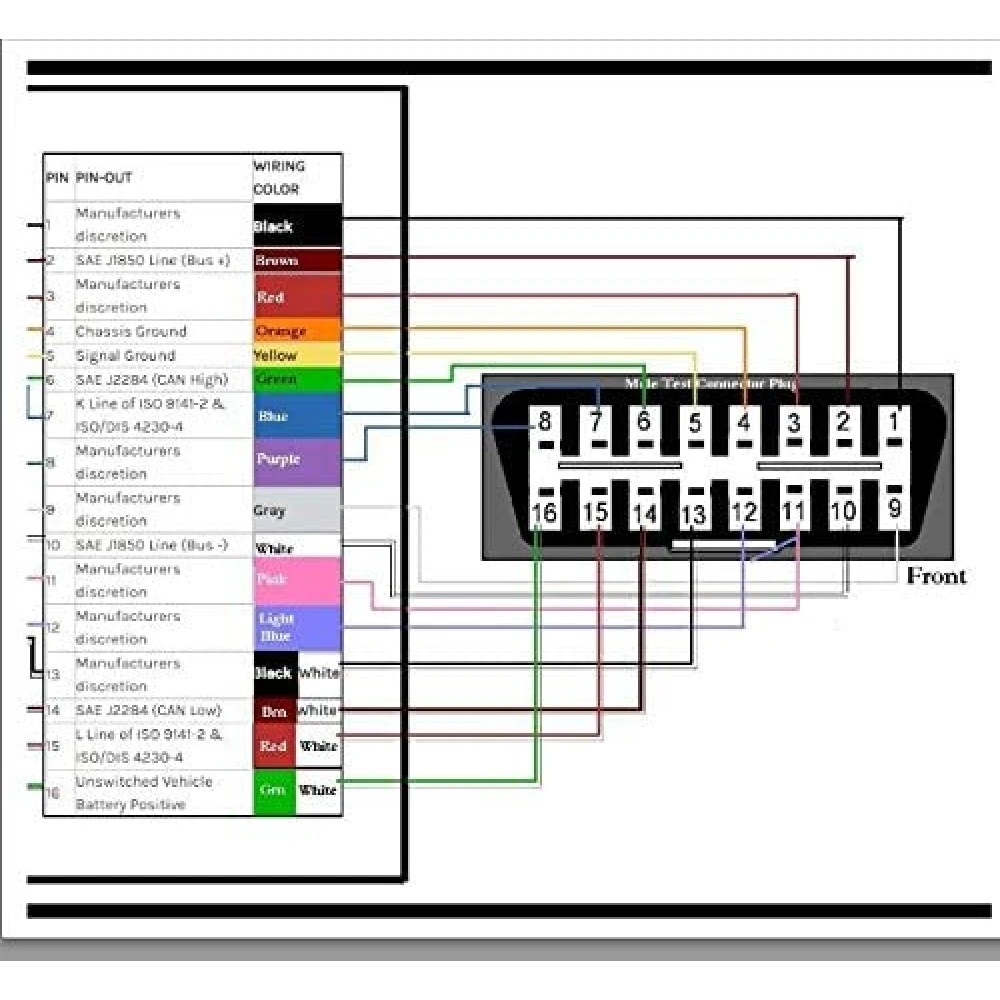

OBD2 jungties techninės specifikacijos:

• PIN 1 - Gamintojų nuožiūra
• PIN 2 - SAE J1850 linija (Bus +)
• PIN 3 - Gamintojų nuožiūra
• PIN 4 - Kėbulo įžeminimas
• PIN 5 - Signalo įžeminimas
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - ISO 9141-2 ir ISO/DIS 4230-4 K linija
• PIN 8 - Gamintojų nuožiūra
• PIN 9 - Gamintojų nuožiūra
• PIN 10 - SAE J1850 linija (Bus -)
• PIN 11 - Gamintojų nuožiūra
• PIN 12 - Gamintojų nuožiūra
• PIN 13 - Gamintojų nuožiūra
• PIN 14 - SAE J2284 (CAN Low)
• PIN 15 - ISO 9141-2 ir ISO/DIS 4230-4 L linija
• PIN 16 - Nuolatinis teigiamas transporto priemonės akumuliatoriaus maitinimas

Laidų spalvos pagal kontaktų paskirtį:

• 1 - Raudona
• 2 - Balta
• 3 - Oranžinė
• 4 - Mėlyna
• 5 - Žalia
• 6 - Geltona
• 7 - Ruda
• 8 - Violetinė
• 9 - Raudona/juoda
• 10 - Balta/juoda
• 11 - Oranžinė/juoda
• 12 - Mėlyna/juoda
• 15 - Ruda/juoda
• 16 - Violetinė/juoda

Tipiniai naudojimo būdai:

• Prailginti OBDII jungties pasiekiamumą, kad būtų lengviau atlikti diagnostiką su skeneriais ar kodų skaitytuvais.
• Automobilių „pasidaryk pats“ projektai, kuriems reikia prieigos prie transporto priemonės signalų.
• Remontas ir priežiūra dirbtuvėse, kur reikalingas lankstumas prijungiant diagnostikos įrankius.

Suderinamumas: Suderinamas su transporto priemonėmis, turinčiomis standartinę 16 kontaktų OBDII jungtį pagal J1962 standartą. Nerekomenduojama naudoti transporto priemonėse be šio standarto.

Šis prailginimo kabelis yra būtinas priedas profesionalams ir mėgėjams, ieškantiems patikimo ir ilgaamžio ryšio automobilių diagnostikai. Su satkit kokybės garantija jis užtikrina stabilų ir saugų jūsų diagnostikos įrankių prijungimą.

• 16 kontaktų OBDII J1962 moteriška jungtis standartinėms transporto priemonėms
• 1 metro prailginimo kabelis didesniam lankstumui ir patogumui
• Visi 16 kontaktų sujungti pilnai prieigai prie signalų ir maitinimo
• Išsami kontaktų paskirtis skirtingiems ryšio protokolams
• Tinka diagnostikai, remontui ir automobilių „pasidaryk pats“ projektams
