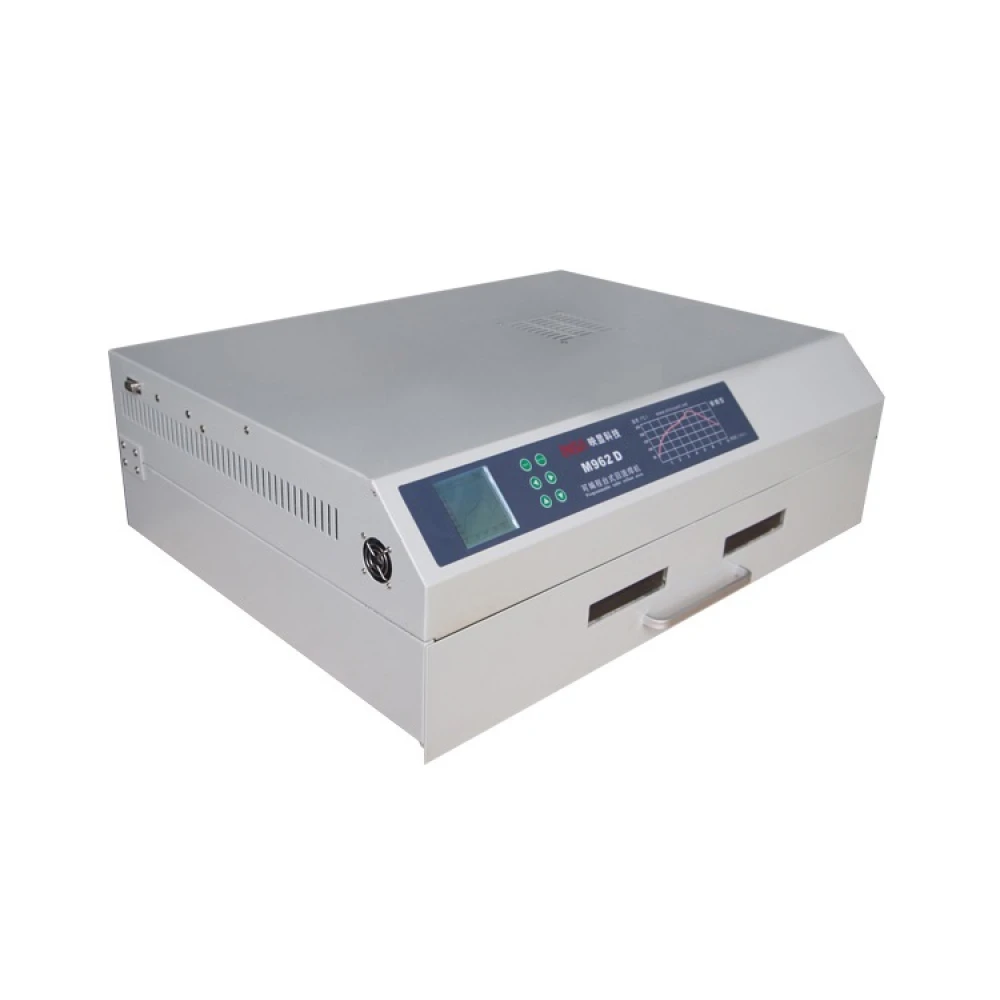

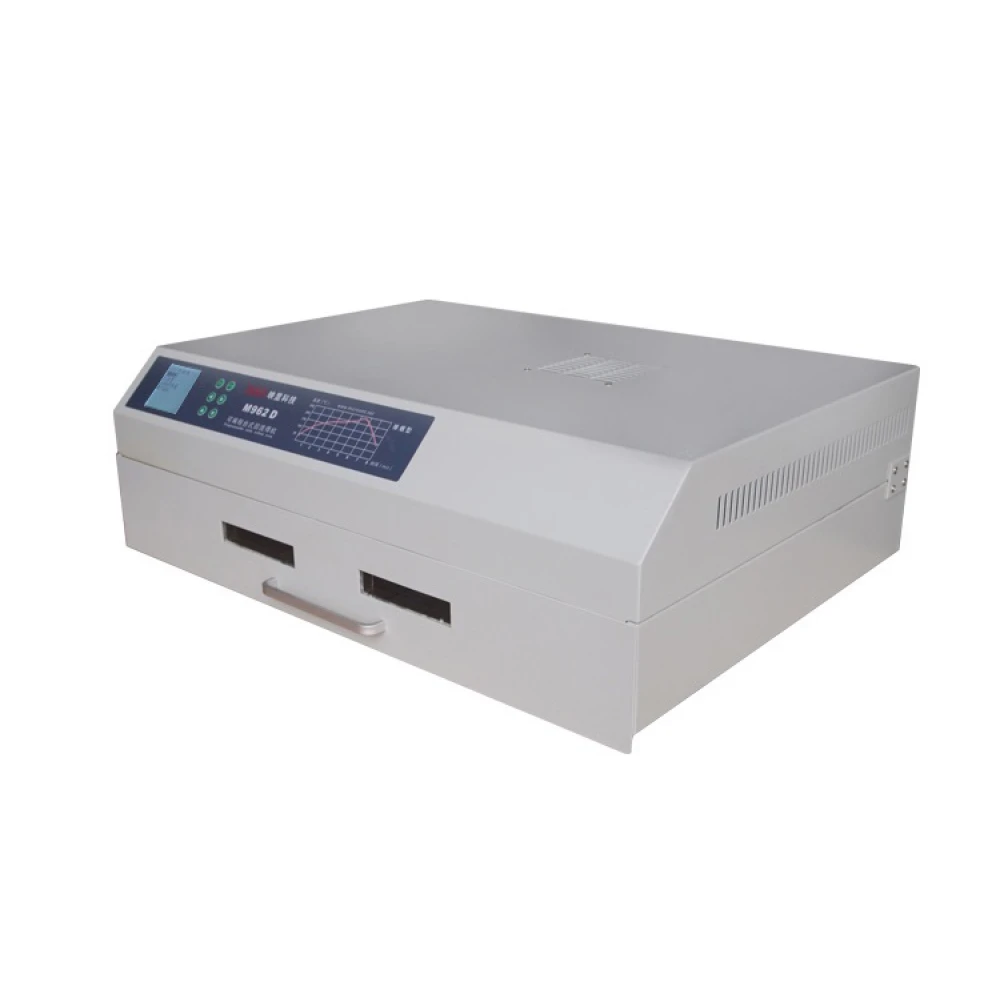

INSA M962D infraraudonųjų spindulių reflow krosnis su automatiniu valdymu
Prekės ženklas: Puhui
PVM įskaičiuotas (Be PVM: 680,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 789,89€ | -4% |
| 10+ | 773,43€ | -6% |
| 20+ | 740,52€ | -10% |
Produkto aprašymas:
INSA M962D infraraudonųjų spindulių reflow krosnis yra pažangi įranga, skirta automatizuoti elektroninių SMD ir BGA komponentų litavimo procesą. Valdoma mikrokompiuteriu, ši krosnis užtikrina pilną ir automatinį litavimo procesą, palengvina darbą ir garantuoja tikslius bei tolygius rezultatus dėl greitos infraraudonųjų spindulių technologijos, derinamos su oro cirkuliacija.
Pagrindinės savybės:
- Didelis litavimo plotas: Efektyvi litavimo zona yra 400 x 650 mm, todėl galima dirbti su didelio dydžio plokštėmis ir padidinti įrenginio universalumą.
- Aštuoni programuojami temperatūros profiliai: Leidžia pasirinkti ir įsiminti skirtingas temperatūros kreives, pritaikytas įvairiems litavimo tipams ir medžiagoms, įskaitant valdomas kaitinimo ir aušinimo funkcijas.
- Didelė galia: Nominali galia yra 3300W, užtikrinanti greitą ir tolygų įkaitimą viso proceso metu.

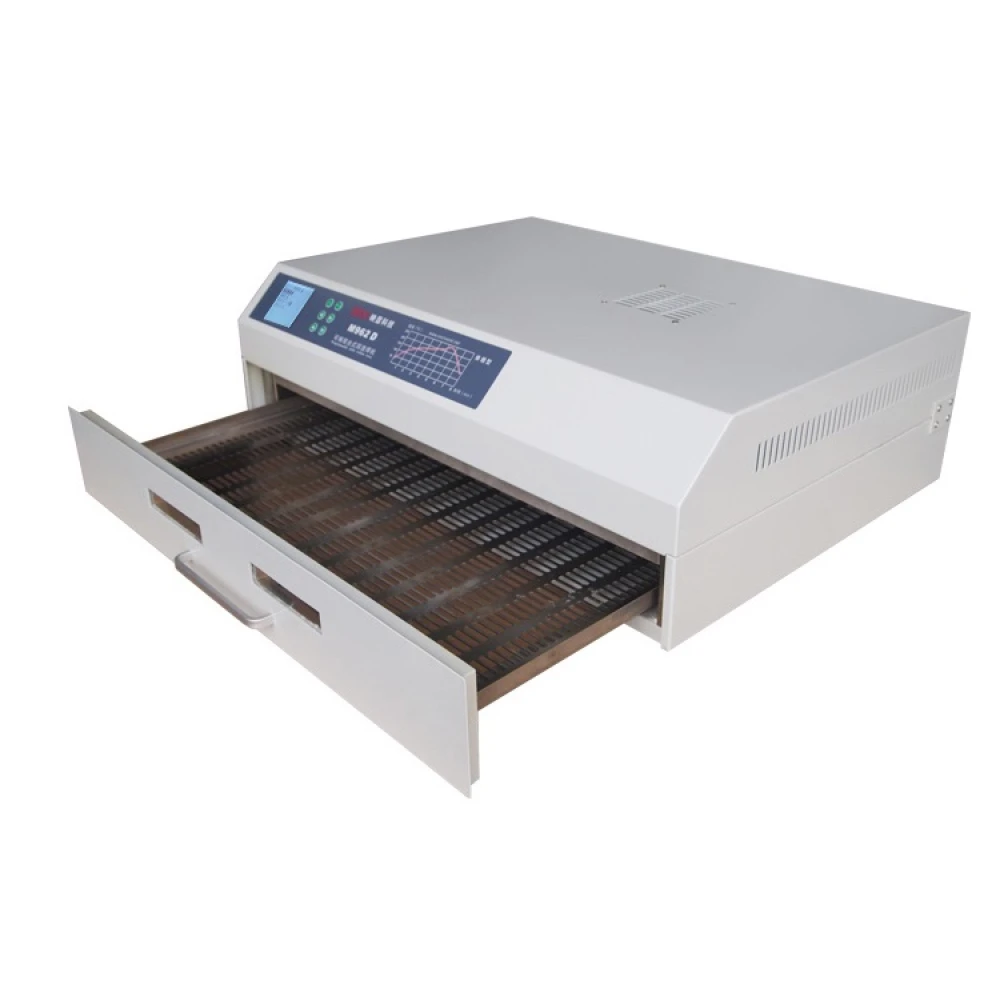

- Ergonomiškas ir funkcionalus dizainas: Turi stalčiaus tipo pagrindą, kad būtų lengviau vizualiai stebėti litavimo procesą. Patogi sąsaja leidžia paprastai naudotis net ir nepatyrusiems operatoriams.
- Specialios funkcijos: Palaiko litavimo, džiovinimo, šilumos palaikymo, greito aušinimo ir perdirbimo procesus, idealiai tinka CHIP, SOP, PLCC, QFP ir BGA komponentams.
- Elektros suderinamumas: Veikia su AC110V iki AC220V, 50-60Hz maitinimu, todėl tinka įvairioms darbo aplinkoms.
Tipinės paskirtys:
Ši krosnis idealiai tinka įmonėms ir dirbtuvėms, kurioms reikalingas didelio tikslumo litavimas serijinėje gamyboje arba mažomis partijomis. Ji ypač naudinga bešviniam dvipusiam litavimui, BGA reballing, PCB plokščių terminio seninimo ir bendros elektroninių grandinių priežiūros darbams.
Trumpa naudojimo instrukcija:
- Padėkite lituojamą gaminį ant pagrindo ir uždarykite stalčių.
- LCD meniu pasirinkite tinkamą temperatūros profilį, galimą keliomis kalbomis, įskaitant ispanų.
- Pradėkite automatinį litavimo ciklą, stebėdami procesą per krosnies langelį.
- Pasibaigus ciklui, krosnis automatiškai atvėsina gaminį, kad būtų užtikrinta litavimo kokybė.
- Jei reikia, galima atlikti perdirbimą naudojant papildomo kaitinimo funkciją.
Patarimai optimaliam naudojimui:
- Šaltose arba labai drėgnose patalpose prieš naudojimą pašildykite krosnį, kad pagerėtų litavimo kokybė.
- Venkite lituoti komponentus su metaliniais ekranavimais arba tuos, kurie atlaiko žemesnę nei 250°C temperatūrą.
- Norint pagerinti kokybę, dirbant su BGA, po lituojama detale padėkite papildomą 10x10 cm PCB plokštę.
Kasdienė priežiūra:
- Laikykite švarų pagrindą ir stebėjimo langelį.
- Neišjunkite krosnies iš karto po naudojimo; palaukite, kol ji visiškai atvės.
- Užtikrinkite gerą įrenginio ventiliaciją veikimo metu.
- Jei įrenginio nenaudosite ilgesnį laiką, atjunkite jį nuo maitinimo.
Prieinamumas: Šiuo metu šis produktas yra išparduotas ir parduodamas tik pagal užsakymą.
INSA M962D infraraudonųjų spindulių reflow krosnis yra patikimas ir efektyvus sprendimas elektronikos litavimo procesams, kuriems reikalingas tikslumas ir automatizuotas valdymas.
- Maksimalus efektyvus 400x650 mm litavimo plotas didesniam universalumui
- Aštuoni programuojami temperatūros profiliai įvairiems litavimo tipams
- Nominali 3300W galia greitam ir tolygiam įkaitimui
- Patogi LCD sąsaja su daugiakalbiu meniu
- Litavimo, džiovinimo, šilumos palaikymo ir greito aušinimo funkcijos
- Suderinama su CHIP, SOP, PLCC, QFP ir BGA komponentais
- Stalčiaus tipo pagrindo konstrukcija vizualiai proceso kontrolei
- AC110V~AC220V / 50~60Hz maitinimas, tinkantis įvairioms aplinkoms
- Tinka serijinei gamybai ir mažoms partijoms įmonėse bei dirbtuvėse
- Paprasta priežiūra su rekomendacijomis ilgesniam tarnavimo laikui
Klientų klausimai ir atsakymai
Kokius privalumus infraraudonųjų spindulių šildymo sistema turi, palyginti su tradicinėmis konvekcinėmis reflow krosnimis INSA M962d modelyje?

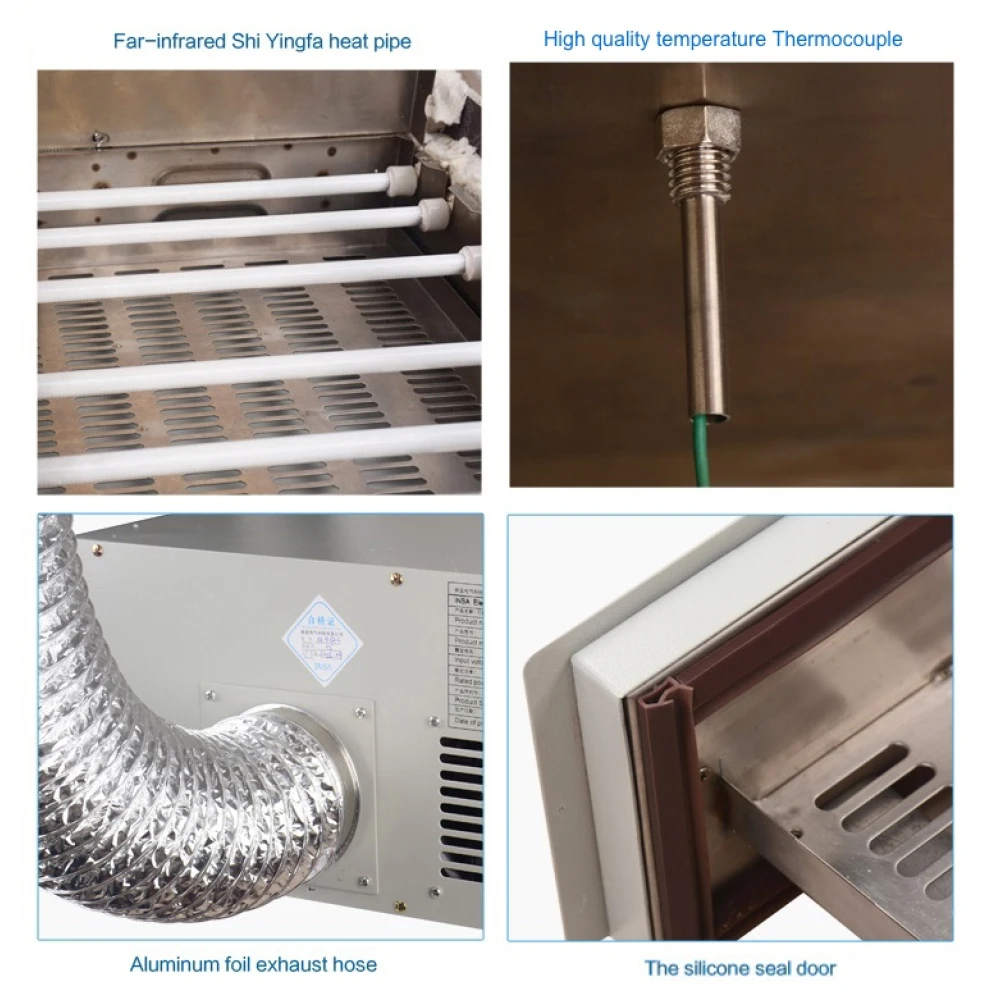

INSA M962d naudoja infraraudonųjų spindulių šildymą kartu su priverstine ventiliacija. Tai leidžia pasiekti tolygesnę temperatūrą ir greitą šilumos perdavimą, kas pagerina terminio profilio tikslumą. Tačiau reikia atsižvelgti, kad IR spinduliuotė gali būti mažiau efektyvi komponentams, esantiems šešėlyje arba sukrautiems vienas ant kito, palyginti su vien oro karščio sistemomis.
Kokie yra naudingi vidiniai matmenys ir bendras INSA M962d reflow krosnies svoris?
Efektyvi vidinė litavimo zona yra 400 x 650 mm, todėl tinka vidutinėms ir didelėms PCB plokštėms. Įrenginio svoris yra apie 28 kg. Šie duomenys gali nežymiai skirtis priklausomai nuo gamybos partijos.
Kokios priežiūros reikia šiai krosniai ir koks jos numatomas tarnavimo laikas intensyviai naudojant?

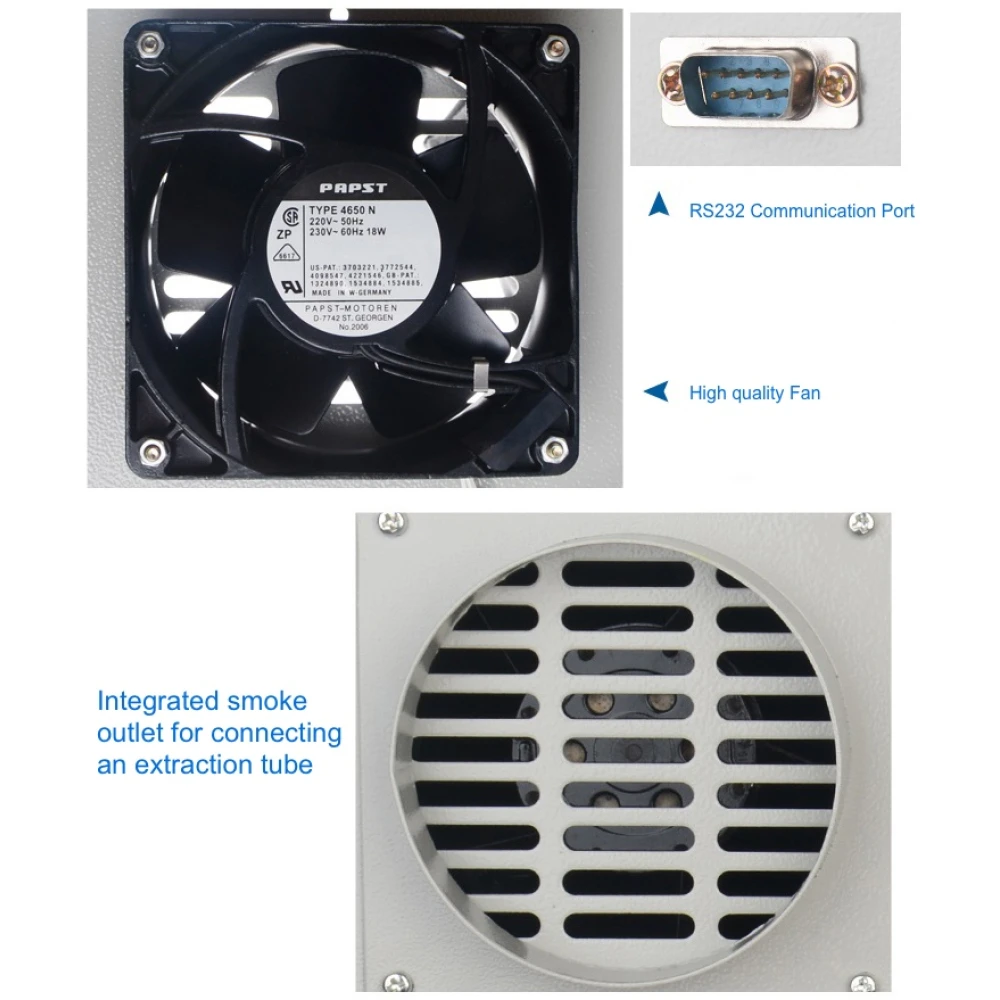

Pagrindinė priežiūra apima periodinį filtrų ir kameros valymą, IR kaitinimo elementų ir ventiliatorių patikrą. Esant vidutinėms sąlygoms, IR lempų tarnavimo laikas viršija 8000 val. Perkaitimas ir likučių kaupimasis gali šį laikotarpį sutrumpinti.
Ar galima vienu metu įkrauti skirtingas mažo dydžio PCB vienos reflow operacijos metu?
Taip, galima įkrauti kelias mažas PCB, jei bendras plotas neviršija 400 x 650 mm ir tarp jų yra pakankamai vietos oro cirkuliacijai. Rekomenduojama naudoti laikiklius ar organizatorius, kad proceso metu plokštės nepasislinktų.
Kokius komponentus galima lituoti su INSA M962D krosnimi?
Galima lituoti mažus ir sudėtingus komponentus, tokius kaip CHIP, SOP, PLCC, QFP ir BGA, įskaitant bešvinį litavimą ir BGA reballing.
Koks yra maksimalus šios krosnies litavimo plotas?
Krosnis palaiko maksimalų efektyvų 400 x 650 mm litavimo plotą.
Kokios įtampos maitinimas reikalingas INSA M962D krosniai?
Ji veikia su AC110V iki AC220V, 50-60Hz maitinimu.
Ar krosnyje yra iš anksto užprogramuoti temperatūros profiliai?
Taip, joje yra aštuoni programuojami temperatūros profiliai skirtingiems litavimo procesams ir medžiagoms.
Ar INSA M962D galima įsigyti iš karto?
Šiuo metu produktas yra išparduotas ir parduodamas tik pagal užsakymą.
