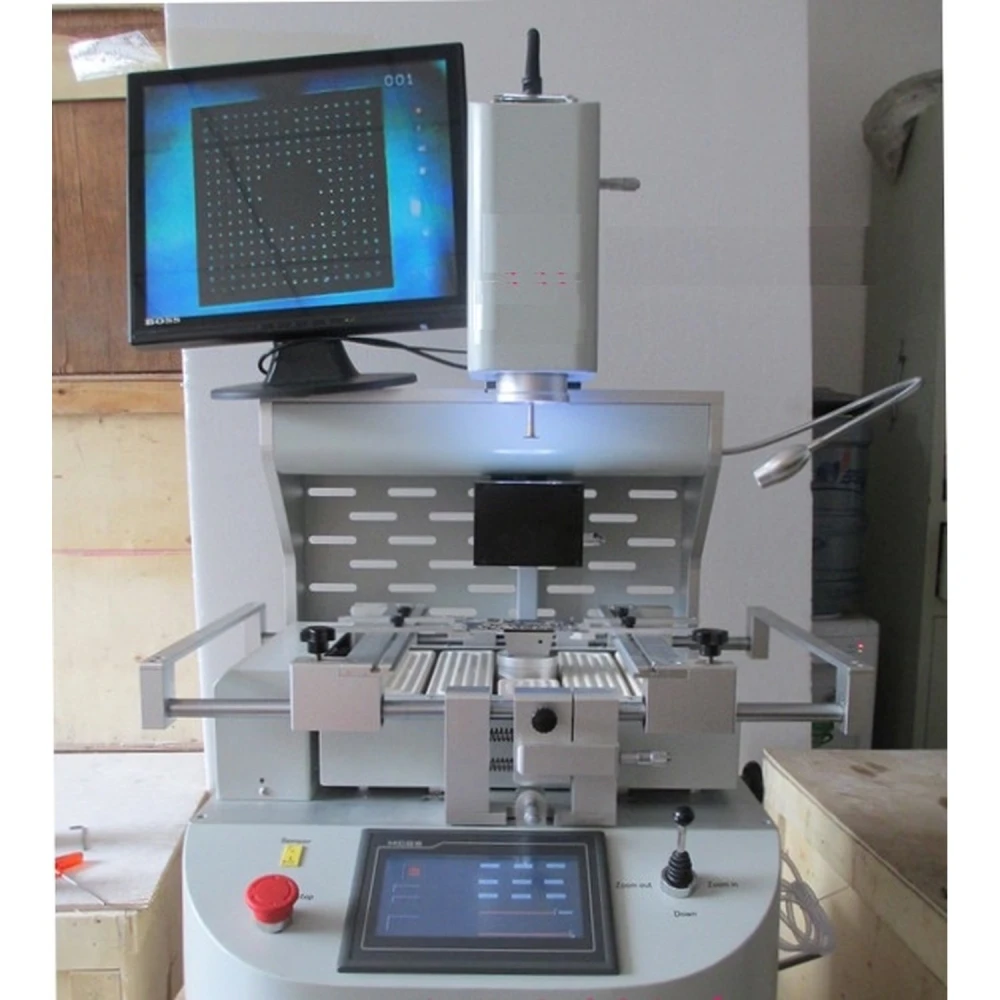

BGA reballing stotis Mlink X5 su triguba kaitinimo zona ir liečiamu valdymu
Prekės ženklas: Mlink
PVM įskaičiuotas (Be PVM: 3 100,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 3 600,96€ | -4% |
| 10+ | 3 525,94€ | -6% |
| 20+ | 3 375,90€ | -10% |
BGA reballing stotis Mlink X5 yra pažangus įrankis, sukurtas profesionalams, kuriems reikalingas tikslumas ir universalumas atliekant litavimo ir BGA komponentų rework procesus. Ši stotis išsiskiria inovatyvia valdymo sistema ir galingu šiluminiu pajėgumu, idealiai tinkamu sudėtingiems elektronikos darbams.
Pagrindinės savybės:
- Linijiniai slankikliai, leidžiantys tiksliai reguliuoti ir greitai pozicionuoti X, Y ir Z ašyse, užtikrinant aukštą tikslumą ir manevringumą.
- Aukštos raiškos liečiamas ekranas su PLC valdymu, leidžiantis išsaugoti kelis darbo profilius, apsaugą slaptažodžiu ir momentinę temperatūros kreivių analizę.
- Trys nepriklausomos kaitinimo zonos: du karšto oro šildytuvai (800W kiekvienas) ir infraraudonųjų spindulių išankstinis šildytuvas (3900W), su temperatūros kontrole iki ±3 °C.
- 360° besisukantys karšto oro antgaliai su magnetu, kad būtų lengva sumontuoti ir pakeisti, taip pat apatinis IR šildytuvas, užtikrinantis tolygų PCB plokštės kaitinimą.
- Importuotas didelio tikslumo K tipo termoporas su uždaro ciklo valdymu ir automatine temperatūros kompensavimo sistema, integruota su PLC moduliu tiksliam valdymui.
- Pozicionavimo sistema su V formos grioveliu ir lanksčiu tvirtinimu, apsauganti PCB plokštę nuo deformacijos kaitinimo ar aušinimo metu, suderinama su bet kokio dydžio BGA korpusu.
- Galingas skersinio srauto ventiliatorius greitam plokštės aušinimui, integruotas vakuuminis siurblys ir siurbimo pieštukas efektyviam lustų valdymui.
- CCD vaizdo sistema, leidžianti tiksliai vizualiai kontroliuoti BGA litavimo ir išlitavimo procesus.
- Didelis kaitinimo plotas, tinkamas didelėms plokštėms, tokioms kaip nešiojamieji kompiuteriai, žaidimų konsolės, serveriai ir išmanieji televizoriai.
- CE sertifikatas, avarinis stabdymas ir automatinė apsauga nuo perkaitimo bei elektros gedimų.
Techninės specifikacijos:
| Numeris | Parametras | Detalė |
|---|---|---|
| 1 | Bendra galia | 5600W |
| 2 | Viršutinis šildytuvas | 800W |
| 3 | Apatinis šildytuvas | Antras šildytuvas 800W, trečias IR šildytuvas 3900W |
| 4 | Maitinimo šaltinis | AC 220V ±10%, 50/60Hz |
| 5 | Išmatavimai | 640 × 630 × 900 mm |
| 6 | Pozicionavimas | V formos griovelis, PCB laikiklis reguliuojamas bet kuria kryptimi su universaliu išoriniu tvirtinimu |
| 7 | Temperatūros valdymas | K tipo jutiklis, uždaras ciklas, nepriklausomas kaitinimas, tikslumas ±3 °C |
| 8 | Suderinamas PCB dydis | Maksimalus 570 × 370 mm, minimalus 20 × 20 mm |
| 9 | Elektronikos pasirinkimas | Labai jautrus temperatūros valdymo modulis + liečiamas ekranas (Taivanas) + suderinamas su PLC Mitsubishi Fx2n |
| 10 | Grynasis svoris | 70 kg |
Tipinės paskirtys:
Ši stotis idealiai tinka BGA komponentų remontui ir reballing darbams sudėtingose elektroninėse plokštėse, įskaitant nešiojamuosius kompiuterius, žaidimų konsoles (Xbox, PS3), serverius ir išmaniuosius televizorius. Pažangi valdymo sistema ir triguba kaitinimo zona leidžia dirbti efektyviai ir saugiai, sumažinant šilumos sukeltos žalos riziką.
Suderinamumas:
Suderinama su plačiu PCB plokščių dydžių ir BGA korpusų spektru. Lanksti tvirtinimo sistema ir tikslus temperatūros valdymas leidžia ją naudoti įvairiose profesionaliose elektronikos remonto ir gamybos srityse.
Svarbi pastaba: Šiuo metu šis produktas yra išparduotas. Galite peržiūrėti alternatyvas arba susisiekti dėl informacijos apie būsimas atsargas.
- 5600W bendra galia su trimis nepriklausomomis kaitinimo zonomis
- HD liečiamas ekranas su PLC valdymu ir išsaugomais profiliais
- Karšto oro šildytuvai ir IR šildytuvas su tiksliu reguliavimu
- CCD vaizdo sistema vizualiai kontrolei BGA litavimo metu
- Pozicionavimas su V formos grioveliu ir lanksčiu PCB tvirtinimu
- Skersinio srauto ventiliatorius greitam aušinimui
- Integruotas vakuuminis siurblys ir siurbimo pieštukas lustų valdymui
- CE sertifikatas su apsauga nuo perkaitimo ir gedimų
- Suderinama su iki 570×370 mm plokštėmis ir įvairiais BGA korpusais
- 640×630×900 mm matmenys ir 70 kg grynasis svoris
Klientų klausimai ir atsakymai
Kokie yra pagrindiniai Mlink X5 stoties privalumai, palyginti su kitomis to paties segmento BGA perlitavimo stotimis?
Mlink X5 išsiskiria itin tiksliu temperatūros valdymu (±3 °C), trimis nepriklausomomis kaitinimo zonomis (dvi karšto oro ir viena infraraudonoji), tiksliu X-Y-Z ašių reguliavimu pozicionavimui, HD liečiamu ekranu su PLC valdymu ir išsaugomais temperatūros profiliais. Tai leidžia pasiekti didesnį pakartojamumą, mažesnę PCB pažeidimo riziką ir pritaikomumą skirtingiems korpusams. Palyginti su baziniais modeliais, ji lenkia šiluminio stabilumo ir pritaikymo galimybių atžvilgiu.
Kokie yra stoties matmenys, svoris ir medžiagos, ir kas įeina į standartinę dėžę?
Stotis pagaminta iš tvirtų metalinių medžiagų, tikėtina, iš plieninio korpuso ir pramoninių elektroninių komponentų, nors gamintojas tikslios sudėties nenurodo. Apytiksliai matmenys dažniausiai yra 500 x 600 x 450 mm, o svoris – 35–50 kg, todėl jai reikia pastovios vietos. Standartinėje pakuotėje paprastai yra pagrindinis įrenginys, liečiamas ekranas, karšto oro antgalių rinkinys, K tipo termoporos, PCB pagrindas ir baziniai prijungimo priedai.
Kokiai įtampai ir dažniui veikia Mlink X5 stotis ir kokie elektros ar vėdinimo reikalavimai reikalingi?
Stotis suprojektuota veikti nuo standartinio 220 V tinklo (±10%), 50/60 Hz, o maksimalus suvartojimas gali svyruoti nuo 2000 iki 4000 W, priklausomai nuo trijų kaitintuvų naudojimo vienu metu. Reikalingas įžeminimas ir gerai vėdinama aplinka, nes kaitintuvų darbas sukuria reikšmingą liekamąją šilumą.
Kokia įprastinė priežiūra reikalinga stočiai ir koks jos numatomas tarnavimo laikas įprasto naudojimo sąlygomis?
Pagrindinė priežiūra apima periodinį antgalių ir filtrų valymą, termoporų kalibravimo tikrinimą ir mechaninių jungčių apžiūrą kas 6 mėnesius. Kritiniai komponentai, tokie kaip K tipo termoporos ir kaitinimo elementai, tarnauja 5 000–10 000 valandų, priklausomai nuo naudojimo. Tinkamai prižiūrint, numatomas tarnavimo laikas pramoninėje aplinkoje viršija 8 metus.
Ar yra PCB dydžio arba suderinamų komponentų tipų apribojimų, į kuriuos turėčiau atsižvelgti prieš pasirinkdamas šią stotį?
Mlink X5 gali apdoroti daugumą standartinių sektoriaus PCB, kurių maksimalūs matmenys paprastai siekia 400 x 400 mm. Suderinami BGA, QFN ir CSP komponentai, jei jų dydis atitinka antgalius ir kaitinimo zoną. Išskirtinio dydžio ar formos komponentams gali prireikti individualaus antgalio.
Ar Mlink X5 stotis yra galima įsigyti?
Šiuo metu Mlink X5 stotis yra išparduota. Galite peržiūrėti alternatyvas arba susisiekti dėl informacijos apie būsimą prieinamumą.
Kokio dydžio PCB plokštę gali apdoroti ši stotis?
Stotis gali apdoroti PCB plokštes iki 570×370 mm, o minimalus dydis yra 20×20 mm.
Kokį temperatūros valdymą ji naudoja?
Naudojamas K tipo jutiklis su uždaro ciklo valdymu ir tikslumu iki ±3 °C, o kiekviena kaitinimo zona valdoma atskirai.
Ar ji suderinama su individualiais darbo profiliais?
Taip, stotis leidžia išsaugoti kelis darbo profilius su apsauga slaptažodžiu ir parametrų keitimu.
Kokias apsaugos sistemas turi ši stotis?
Ji turi CE sertifikatą, avarinį stabdymą, automatinę išjungimo apsaugą nelaimės atveju ir dvigubą apsaugą nuo perkaitimo.
