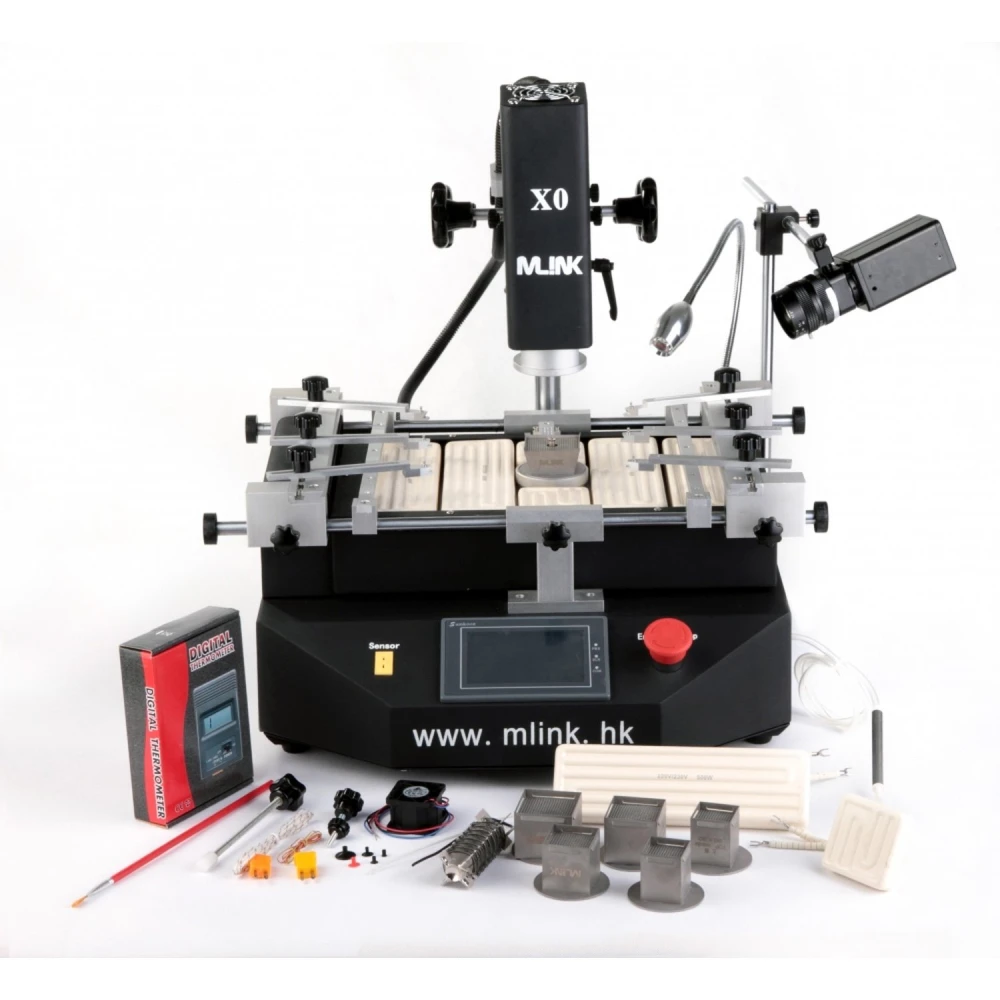

Mlink X0 reballing stotis su HD kamera profesionaliam BGA litavimui
Prekės ženklas: Mlink
PVM įskaičiuotas (Be PVM: 799,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 928,12€ | -4% |
| 10+ | 908,78€ | -6% |
| 20+ | 870,11€ | -10% |
Mlink X0 reballing stotis su HD kamera yra profesionalus įrankis, skirtas BGA komponentų litavimui ir išlitavimui, užtikrinantis didelį tikslumą ir pažangų valdymą.
Ši stotis turi X, Y ir Z ašių pozicionavimo sistemą, kuri leidžia tiksliai reguliuoti ir greitai nustatyti padėtį, užtikrinant patogų manevravimą darbo proceso metu.
- Didelės raiškos lietimui jautrus ekranas su PLC valdymu leidžia išsaugoti kelis profilius ir apsaugoti juos slaptažodžiu. Taip pat yra momentinės temperatūros kreivių analizės funkcija detaliam valdymui.
- Trys nepriklausomos kaitinimo zonos: du karšto oro šildytuvai ir vienas infraraudonųjų spindulių (IR) šildytuvas išankstiniam pašildymui. Temperatūra valdoma ±3 °C tikslumu. Viršutinis šildytuvas laisvai reguliuojamas, o antrasis gali būti judinamas vertikaliai optimaliam valdymui. IR šildytuvas leidžia reguliuoti energijos sąnaudas.
- 360° pasukami karšto oro antgaliai su magnetu, kad būtų lengva sumontuoti ir pakeisti, pritaikomi pagal poreikį. Apatinis IR šildytuvas užtikrina tolygų PCB plokštės kaitinimą.
- Importuotas didelio tikslumo K tipo termoporas su uždaro ciklo valdymu ir automatine temperatūros kompensavimo sistema, derinama su PLC moduliu tiksliam valdymui.
- V formos griovelio pozicionavimo sistema ir lankstus priedas PCB tvirtinimui, apsaugantis nuo deformacijos kaitinimo ar aušinimo metu. Suderinama su bet kokio dydžio BGA korpusais.
- Galingas skersinio srauto ventiliatorius greitam PCB aušinimui, didinantis proceso efektyvumą. Integruotas vakuuminis siurblys ir išorinis siurbimo rašiklis greitam lustų tvarkymui.
- CE sertifikuotos saugos sistemos su avariniu stabdymu, automatiniu išjungimu įvykus nelaimei ir dviguba apsauga nuo perkaitimo.
- CCD vaizdo sistema, užtikrinanti tikslų vizualinį valdymą BGA litavimo ir išlitavimo proceso metu, padedanti priimti svarbius sprendimus realiu laiku.
Techninės specifikacijos:
| Nº | Charakteristika | Detalė |
|---|---|---|
| 1 | Bendra galia | 4400W |
| 2 | Viršutinis šildytuvas | 800W |
| 3 | Apatinis šildytuvas | Antrasis šildytuvas 800W, trečiasis IR šildytuvas 2300W |
| 4 | Maitinimas | AC220V ±10%, 50/60Hz |
| 5 | Matmenys | 600×600×500 mm |
| 6 | Pozicionavimas | V formos griovelis, PCB laikiklis reguliuojamas bet kuria kryptimi su universaliu išoriniu priedu |
| 7 | Temperatūros valdymas | K tipo jutiklis, uždaro ciklo valdymas, tikslumas ±3°C |
| 8 | PCB dydis | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Elektrinis pasirinkimas | Labai jautrus temperatūros valdymo modulis + 4" lietimui jautrus ekranas + suderinamas Mitsubishi PLC |
| 10 | Grynasis svoris | 30 kg |
Mlink X0 reballing stotis su HD kamera idealiai tinka elektronikos remonto technikams ir profesionalams, kuriems reikalinga patikima ir tiksli įranga BGA litavimui. Jos vaizdo sistema ir pažangus valdymas užtikrina aukštos kokybės rezultatus atliekant jautrius darbus.
- Tikslus X, Y, Z ašių pozicionavimas su greitu reguliavimu ir dideliu tikslumu
- HD lietimui jautrus ekranas su PLC valdymu ir apsauga slaptažodžiu
- Trys nepriklausomos kaitinimo zonos: dvi karšto oro ir viena IR
- 360° pasukami antgaliai su magnetu, kad būtų lengva keisti ir pritaikyti
- Importuotas K tipo termoporas su uždaro ciklo valdymu ir automatine kompensacija
- V formos griovelis su lanksčiu priedu PCB deformacijai išvengti
- Galingas ventiliatorius greitam aušinimui ir integruotas vakuuminis siurblys
- CE saugos sistema su avariniu stabdymu ir dviguba apsauga nuo perkaitimo
- CCD vaizdo sistema vizualiniam valdymui litavimo ir išlitavimo metu
- Suderinama su PCB plokštėmis iki 410×330 mm ir nuo 20×20 mm
Klientų klausimai ir atsakymai
Kokios yra pagrindinės Mlink X0 su HD kamera medžiagos, matmenys ir apytikslis svoris?
Mlink X0 stotis sujungia plieninę ir anoduoto aliuminio metalinę konstrukciją savo bėgeliuose. Apytiksliai matmenys yra 460 mm x 510 mm x 430 mm, o svoris siekia apie 24 kg. Komplekte yra stotis, HD kamera, keičiami antgaliai ir montavimo priedai.
Kokie šio įrenginio prijungimo ir elektros suderinamumo reikalavimai?
Mlink X0 veikia su 220 V AC ±10%, 50/60 Hz maitinimu ir reikalauja saugaus įžeminimo. Maksimalus suvartojimas – apie 3,3 kW. Ji universaliai suderinama su standartinėmis PCB ir leidžia dirbti su įvairių dydžių antgaliais.
Kokią periodinę priežiūrą rekomenduoja gamintojas, kad būtų užtikrintas stoties ilgaamžiškumas ir tikslumas?
Rekomenduojama reguliariai valyti filtrus ir antgalius, kad būtų išvengta užsikimšimų, tikrinti elektros jungtis ir termoporas, kalibruoti kamerą bei temperatūros jutiklius kas 6 mėnesius ir sutepti linijinius bėgelius tinkamu tepalu.
Kuo triple zone kaitinimo sistema pranašesnė už dviejų zonų alternatyvas šiluminės kontrolės požiūriu?
Mlink X0 triple zone sistema su dviem karšto oro kaitintuvais ir vienu IR pašildytuvu leidžia pasiekti didesnį šiluminį tolygumą ir tikslumą (±3 °C), todėl idealiai tinka daugiasluoksnėms PCB ar BGA, o dviejų zonų sistemos dažniau turi homogeniškumo ribojimų sudėtingesniems darbams.
Ar Mlink X0 stotis su HD kamera yra galima įsigyti?
Šiuo metu Mlink X0 reballing stotis su HD kamera nėra sandėlyje.
Kokio dydžio PCB plokštes palaiko ši stotis?
Ji palaiko PCB plokštes iki 410×330 mm ir nuo 20×20 mm.
Kokias saugos sistemas turi ši stotis?
Ji turi CE sertifikatą, avarinį stabdymą, automatinį išjungimą įvykus nelaimei ir dvigubą apsaugą nuo perkaitimo.
Ar stotis leidžia išsaugoti temperatūros profilius?
Taip, PLC valdymas leidžia išsaugoti kelis profilius ir apsaugoti juos slaptažodžiu.
Kokį temperatūros valdymą ji naudoja?
Ji naudoja K tipo jutiklį su uždaro ciklo valdymu ir automatine kompensacija, tikslumas ±3 °C.
