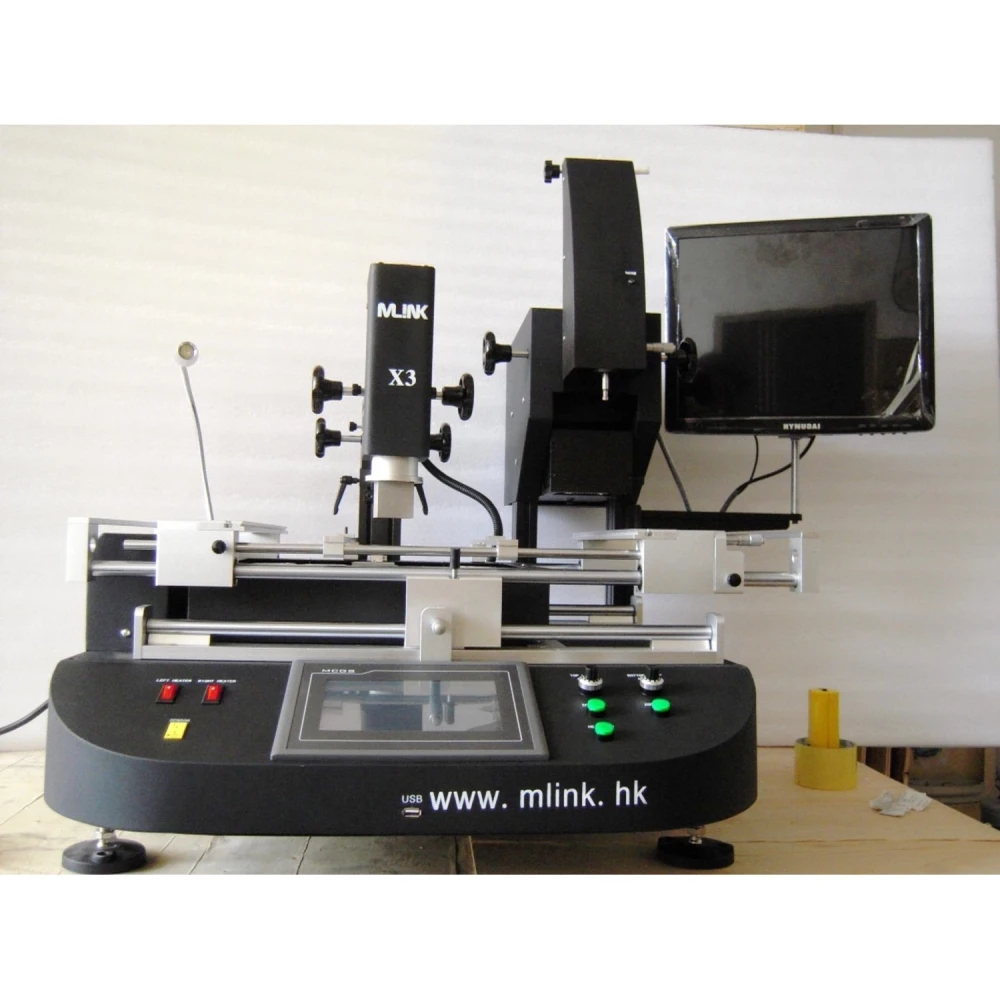

Mlink X3 BGA reballing stotis su pažangiu valdymu ir dideliu tikslumu
Prekės ženklas: Mlink
PVM įskaičiuotas (Be PVM: 3 200,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 3 717,12€ | -4% |
| 10+ | 3 639,68€ | -6% |
| 20+ | 3 484,80€ | -10% |
Estación reballing BGA Mlink X3 yra profesionalus įrankis, sukurtas itin tiksliems litavimo ir reballing darbams elektroninėse plokštėse. Ši stotis išsiskiria pažangia technologija ir universalumu, leidžiančiu tiksliai bei saugiai valdyti BGA komponentų litavimo ir išlitavimo procesą.
Ji turi tikslaus X, Y ir Z ašių reguliavimo sistemą su liner slankikliu, kuris palengvina tiek greitą pozicionavimą, tiek smulkų reguliavimą, užtikrindamas didelį tikslumą ir manevringumą.
Pagrindinės savybės:
- Didelės raiškos jutiklinis ekranas su PLC valdymu, leidžiančiu išsaugoti kelis darbo profilius ir apsaugoti juos slaptažodžiu.
- Trys nepriklausomos kaitinimo zonos: du karšto oro šildytuvai ir vienas infraraudonųjų spindulių šildytuvas išankstiniam pašildymui, su tiksliu temperatūros valdymu ±3 °C ribose.
- 360° besisukantys karšto oro antgaliai su magnetu, kad būtų lengva sumontuoti ir pakeisti, pritaikomi skirtingiems poreikiams.
- Importuotas didelio tikslumo K tipo termoporas su uždaro ciklo valdymo sistema ir automatine temperatūros kompensacija.
- Pozicionavimo sistema su V formos grioveliu ir lanksčiu fiksavimu, kad būtų apsaugota PCB plokštė ir būtų galima dirbti su bet kokio dydžio BGA paketu.
- Galingas skersinio srauto ventiliatorius greitam plokštės aušinimui, didinantis proceso efektyvumą.
- Integruotas vakuuminis siurblys ir išorinis siurbimo pieštukas greitam ir saugiam lustų valdymui.
- Prieš ir po litavimo proceso įspėjimo signalas didesniam saugumui ir kontrolei.
- CE sertifikatas, avarinio stabdymo mygtukas ir automatinė apsauga nuo išsijungimo esant sutrikimams.
- CCD vaizdo sistema, leidžianti tiksliai vizualiai stebėti lydymosi procesą litavimo ir išlitavimo metu.
- Didelis kaitinimo plotas, tinkamas didelėms plokštėms, tokioms kaip nešiojamieji kompiuteriai, žaidimų konsolės, serveriai ir išmanieji televizoriai.
Techninės specifikacijos:
| Nº | Parámetro | Detalle |
|---|---|---|
| 1 | Bendra galia | 5600W |
| 2 | Viršutinis šildytuvas | 800W |
| 3 | Apatinis šildytuvas | Antras šildytuvas 800W, trečias IR šildytuvas 3900W |
| 4 | Maitinimas | AC220V ±10%, 50/60Hz |
| 5 | Matmenys | 940×550×500 mm |
| 6 | Pozicionavimas | V formos griovelis su reguliuojama atrama visomis kryptimis per išorinį universalų tvirtinimą |
| 7 | Temperatūros valdymas | Uždaro ciklo sistema su K tipo jutikliu, nepriklausomas kaitinimas, tikslumas ±3°C |
| 8 | Maksimalus PCB dydis | Maks. 570×370 mm, min. 20×20 mm |
| 9 | Elektrinis pasirinkimas | Labai jautrus temperatūros valdymo modulis, jutiklinis ekranas (Taivanas), suderinamas su PLC Mitsubishi Fx2n |
| 10 | Grynasis svoris | 70 kg |
Tipinės paskirtys:
Mlink X3 stotis idealiai tinka profesionaliems elektronikos remonto specialistams, kuriems reikia patikimo sprendimo BGA lustų reballingui, litavimui ir išlitavimui įvairaus dydžio bei sudėtingumo plokštėse, įskaitant nešiojamuosius kompiuterius, žaidimų konsoles, serverius ir išmaniuosius televizorius.
Pažangi valdymo sistema ir galimybė vienu metu reguliuoti kelis parametrus leidžia optimizuoti kiekvieną procesą, sumažinti pažeidimų riziką ir pagerinti darbo kokybę.
Suderinamumas:
Suderinama su įvairiomis BGA plokštėmis ir komponentais dėl lanksčios pozicionavimo sistemos ir plataus palaikomo PCB dydžių diapazono.
Šiuo metu produktas yra neturime sandėlyje. Rekomenduojame pasitikrinti prieinamumą arba alternatyvius produktus mūsų parduotuvėje.
- Bendra 5600W galia optimaliam našumui
- Trys nepriklausomos kaitinimo zonos su tiksliu ±3°C valdymu
- HD jutiklinis ekranas su PLC valdymu ir slaptažodžiu apsaugotais profiliais
- CCD vaizdo sistema litavimo proceso vizualiam stebėjimui
- Reguliuojamas V formos griovelio pozicionavimas PCB plokštei apsaugoti
- Integruotas vakuuminis siurblys ir siurbimo pieštukas lustų valdymui
- Įspėjimas prieš ir po proceso didesniam saugumui
- CE sertifikatas su avariniu stabdymu ir apsauga nuo perkaitimo
- Didelis kaitinimo plotas didelėms plokštėms, tokioms kaip nešiojamieji kompiuteriai ir konsolės
- Suderinama su PLC Mitsubishi Fx2n ir jautriu temperatūros valdymo moduliu
Klientų klausimai ir atsakymai
Kokie yra pagrindiniai trijų nepriklausomų kaitinimo zonų privalumai Mlink X3 stotyje?
Mlink X3 integruoja du nepriklausomus viršutinius karšto oro kaitintuvus ir vieną apatinį infraraudonųjų spindulių (IR) kaitintuvą, todėl galima tiksliai ir pakopomis valdyti temperatūros kreives. Tai sumažina vietinio perkaitinimo riziką ir tolygiai paskirsto šilumą PCB, gerindama litavimo kokybę ir didindama sėkmės rodiklį sudėtinguose perlitavimo darbuose, ypač su BGA ir karščiui jautriais komponentais.
Kokie yra Mlink X3 fiziniai matmenys, svoris ir medžiagos?
Tikslių matmenų ir svorio pateiktoje santraukoje nėra. Tačiau tokios klasės įrenginiai paprastai gaminami iš metalinio korpuso (plieno / aliuminio lydinio), turi sustiprintą konstrukciją nuolatiniam darbui ir sveria apie 25–35 kg, o tipiniai matmenys yra 550–650 mm pločio, 500–600 mm gylio ir 450–550 mm aukščio. Dėl tikslių reikšmių rekomenduojama peržiūrėti oficialią techninę specifikaciją.
Kokių elektros ir montavimo reikalavimų reikia Mlink X3?
Paprastai tokio tipo stotei reikia vienfazės 220 V ±10% maitinimo šaltinio ir efektyvaus įžeminimo. Bendra galia dažniausiai svyruoja tarp 3500–4500 W. Rekomenduojama ją montuoti gerai vėdinamoje vietoje ir ant stabilaus paviršiaus, paliekant bent 30 cm laisvos erdvės aplinkui šilumos sklaidai. Dėl tikslios įtampos pagal regioną būtina pasitikrinti techninę specifikaciją.
Ar galima atnaujinti programinę įrangą arba temperatūros kreives iš Mlink X3 liečiamojo ekrano?
Taip, HD liečiamas ekranas leidžia išsaugoti ir keisti kelis temperatūros profilius bei turi realaus laiko kreivių analizės funkcijas. Tačiau programinės įrangos atnaujinimas gali reikalauti techninio įsikišimo ir ne visada yra prieinamas galutiniam naudotojui. Litavimo profilių redagavimas ir valdymas iš ekrano yra visiškai prieinamas.
Kokios priežiūros reikia stočiai ir kokios yra dažniausios kritinės atsarginės dalys?
Rekomenduojama valyti filtrus ir ventiliatorius, tikrinti K tipo termoporų būklę ir periodiškai kalibruoti kaitinimo elementus. Dažniausios kritinės atsarginės dalys yra karšto oro antgaliai, termoporos, kaitinimo elementai (oro ir IR) bei liečiamas ekranas. Atsarginių dalių ir techninės pagalbos prieinamumas priklauso nuo įgalioto platintojo.
Kokia temperatūros valdymo sistema yra Mlink X3 stotyje?
Ji turi uždaro ciklo valdymo sistemą su K tipo jutikliu, kuri užtikrina ±3°C tikslumą trijose nepriklausomose kaitinimo zonose.
Kokio dydžio PCB plokštėms tinka ši stotis?
Ji palaiko PCB plokštes nuo mažiausio 20×20 mm dydžio iki didžiausio 570×370 mm, todėl tinka įvairioms paskirtims.
Ar stotyje yra vaizdo sistema litavimo procesui?
Taip, ji turi CCD vaizdo sistemą, leidžiančią tiksliai vizualiai stebėti BGA komponentų litavimo ir išlitavimo metu.
Kokias saugos priemones siūlo ši stotis?
Ji turi CE sertifikatą, avarinio stabdymo mygtuką, automatinį išsijungimą esant sutrikimams ir dvigubą apsaugą nuo perkaitimo.
Ar Mlink X3 stotis šiuo metu prieinama?
Šiuo metu produktas yra neturime sandėlyje. Rekomenduojame pasitikrinti prieinamumą arba alternatyvius produktus mūsų parduotuvėje.
