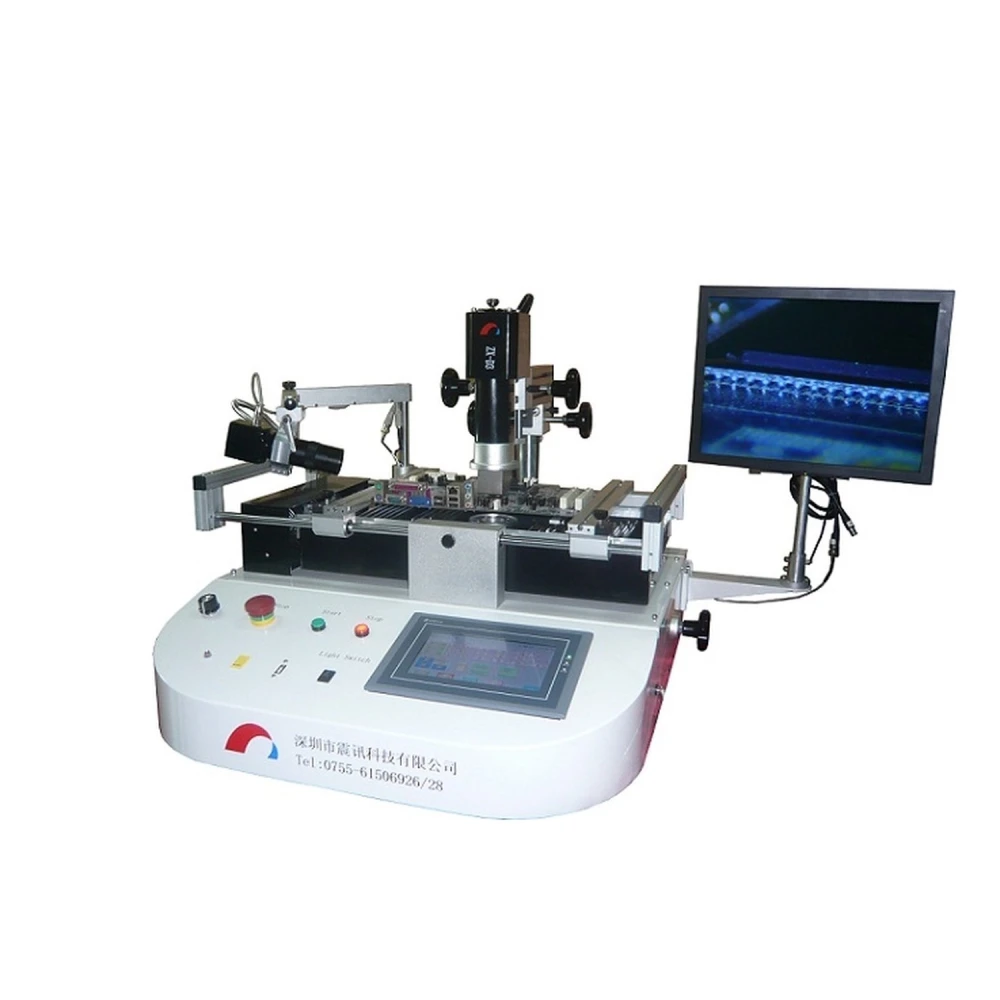

Profesionali Zhenxun ZX-D3 reballing stotis tiksliems BGA darbams
Prekės ženklas: ZHENXUN
PVM įskaičiuotas (Be PVM: 1 600,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 1 858,56€ | -4% |
| 10+ | 1 819,84€ | -6% |
| 20+ | 1 742,40€ | -10% |
Zhenxun ZX-D3 Reballing stotis
Zhenxun ZX-D3 reballing stotis yra profesionali įranga, skirta BGA komponentų remontui ir litavimui tiksliai bei efektyviai. Ši stotis išsiskiria pažangia technologija, leidžiančia tiksliai valdyti temperatūrą trijose nepriklausomose zonose ir vizualiai stebėti litavimo procesą.
Pagrindinės savybės:
- PLC vartotojo sąsaja, rodanti realią temperatūrą trijose zonose ir leidžianti eksportuoti šiluminius profilius.
- Integruota CCD kamera, skirta stebėti litavimo rutuliukų lydimosi procesą.
- Trys nepriklausomos temperatūros zonos: viršutinis ir apatinis karšto oro šildytuvai bei infraraudonųjų spindulių išankstinio pašildymo zona.
- Temperatūros valdymas 9 segmentuose kylant ir leidžiantis, su galimybe išsaugoti iki 40 šiluminių profilių.
- Kiekvienai zonai atskira PID sistema, užtikrinanti stabilumą ir tikslumą kaitinant.
- Laikiklis, padedantis išvengti deformacijų litavimo zonoje išankstinio pašildymo ir kaitinimo metu.
- Aušinimo ventiliatorius, užtikrinantis litavimo kokybę po proceso.
- Slaptažodžiu apsaugoti šiluminio profilio parametrai.
- Pridedami keli skirtingų dydžių karšto oro antgaliai, su pritaikymo galimybe.
- Integruotas vakuuminis siurblys, todėl nereikia išorinių dujų šaltinių.
Techninės specifikacijos:
- Maksimalus PCB dydis: 500 x 300 mm
- PCB storis: 0.1 a 5 mm
- Temperatūros valdymas: K tipo termopora su uždaro ciklo PID valdymu
- PCB pozicionavimo režimas: Išorinis
- Apatinis išankstinis pašildymas: 2400W infraraudonieji spinduliai
- Pagrindiniai šildytuvai (viršutinis ir apatinis): 800W karštas oras kiekvienas
- Maitinimas: Vienfazis 220V, 50/60Hz, 4.0 KVA
- Matmenys: 650 x 700 x 550 mm (Ilgis x Plotis x Aukštis)
- Apytikslis svoris: 57 kg
Tipinis naudojimas:
Ši stotis idealiai tinka elektronikos remonto dirbtuvėms ir gamybai, kur reikia atlikti reballing ir BGA komponentų litavimą itin tiksliai ir pakartojamai. Pažangi valdymo sistema ir vizualinis stebėjimas palengvina sudėtingus procesus ir pagerina darbo kokybę.
Suderinamumas:
Suderinama su įvairių dydžių ir storių spausdintinėmis plokštėmis, atitinkančiomis nurodytas specifikacijas. Keičiami antgaliai leidžia pritaikyti sistemą skirtingiems BGA komponentų tipams.
Svarbi pastaba: Šiuo metu prekės nėra sandėlyje. Rekomenduojame peržiūrėti alternatyvas arba susisiekti su mūsų komanda dėl individualios konsultacijos.
- Trijų nepriklausomų zonų temperatūros valdymas su PID sistema
- CCD kamera realiu laiku stebėti litavimo procesą
- Integruotas vakuuminis siurblys be išorinių dujų šaltinių
- Galimybė išsaugoti iki 40 šiluminių profilių su slaptažodžio apsauga
- Infraraudonųjų spindulių išankstinis pašildymas ir karšto oro šildytuvai maksimaliam tikslumui
Klientų klausimai ir atsakymai
Kokius privalumus suteikia nepriklausoma zonų valdymo sistema, palyginti su vienos zonos reballing stotimis?
Zhenxun ZX-D3 turi tris nepriklausomai valdomas šildymo zonas (viršutinę, apatinę ir išankstinį infraraudonųjų spindulių šildymą), todėl šilumos valdymas yra tikslesnis. Tai sumažina terminį stresą ir PCB ar komponentų pažeidimo riziką bei suteikia daugiau lankstumo koreguojant šiluminius profilius skirtingiems darbams. Palyginti su tuo, vienos zonos sistemos gali turėti mažiau kontroliuojamus temperatūros svyravimus, didinančius BGA litavimo defektų riziką.
Kokie yra maksimalūs PCB matmenys, kuriuos palaiko stotis, ir kokie praktiniai apribojimai gali pasitaikyti?
Stotis palaiko iki 500 mm ilgio ir 300 mm pločio PCB, kurių storis yra 0,1–5 mm. Reikia įvertinti papildomą vietą, reikalingą tvarkymui ir lygiavimui; be to, dirbant ties maksimalia riba gali būti sunkiau vizualiai pasiekti plokštę ir padidėti šiluminė inercija, todėl didelėms plokštėms rekomenduojama optimizuoti temperatūros profilius ir naudoti atraminius priedus.
Kokio tipo maitinimo reikia ir į kokius elektros instaliacijos aspektus reikia atsižvelgti?
Ji veikia su vienfaze 220 V, 50/60 Hz maitinimo įtampa, o maksimalus suvartojimas yra 4,0 kVA. Būtina užtikrinti, kad elektros instaliacija atlaikytų nominalią srovę (~18,2 A), pageidautina naudojant atskirą liniją ir apsaugą nuo perkrovos. Ji netinka tinklams su kitokia įtampa, nebent naudojami tinkami transformatoriai.
Kokie priežiūros protokolai rekomenduojami stotelei ir kiek tai veikia jos tarnavimo laiką?
Pagrindinė priežiūra apima reguliarų antgalių ir oro filtrų valymą, vakuumo sistemos patikrą ir periodinį PID termoporų kalibravimo tikrinimą. Šių protokolų laikymasis sumažina priešlaikinį nusidėvėjimą ir padeda išlaikyti šiluminį tikslumą, taip pailginant įrenginio tarnavimo laiką ir mažinant nesklandumus reballing metu.
Kokius saugos mechanizmus turi stotis ir ar ji atitinka kokį nors pripažintą standartą?
Ji turi slaptažodžio apsaugą kritiniams parametrams, automatinį aušinimą po litavimo ciklo ir šiluminę izoliaciją kontaktinėse zonose. Pateiktoje dokumentacijoje nenurodyta CE, UL ar kitų tarptautinių standartų sertifikacija; pramoninėje aplinkoje, kurioje taikoma norminė patikra, gali reikėti papildomo gamintojo arba platintojo patvirtinimo.
Kokio maksimalaus dydžio PCB palaiko Zhenxun ZX-D3 reballing stotis?
Ji palaiko spausdintines plokštes, kurių maksimalus dydis yra 500 x 300 mm.
Ar stotyje yra stebėjimo sistema litavimo proceso metu?
Taip, ji turi integruotą CCD kamerą, skirtą stebėti litavimo rutuliukų lydimosi procesą.
Ar vakuuminiam siurbliui reikia išorinių dujų šaltinių?
Ne, vakuuminis siurblys yra integruotas ir nereikalauja išorinių dujų šaltinių.
Kokio tipo temperatūros valdymą naudoja ši stotis?
Ji naudoja K tipo termoporą su uždaro ciklo PID valdymu, kad kaitinimas būtų stabilus ir tikslus.
Ar Zhenxun ZX-D3 reballing stotis šiuo metu prieinama?
Šiuo metu prekės nėra sandėlyje, tačiau galite peržiūrėti alternatyvas arba susisiekti su mūsų komanda dėl daugiau informacijos.
