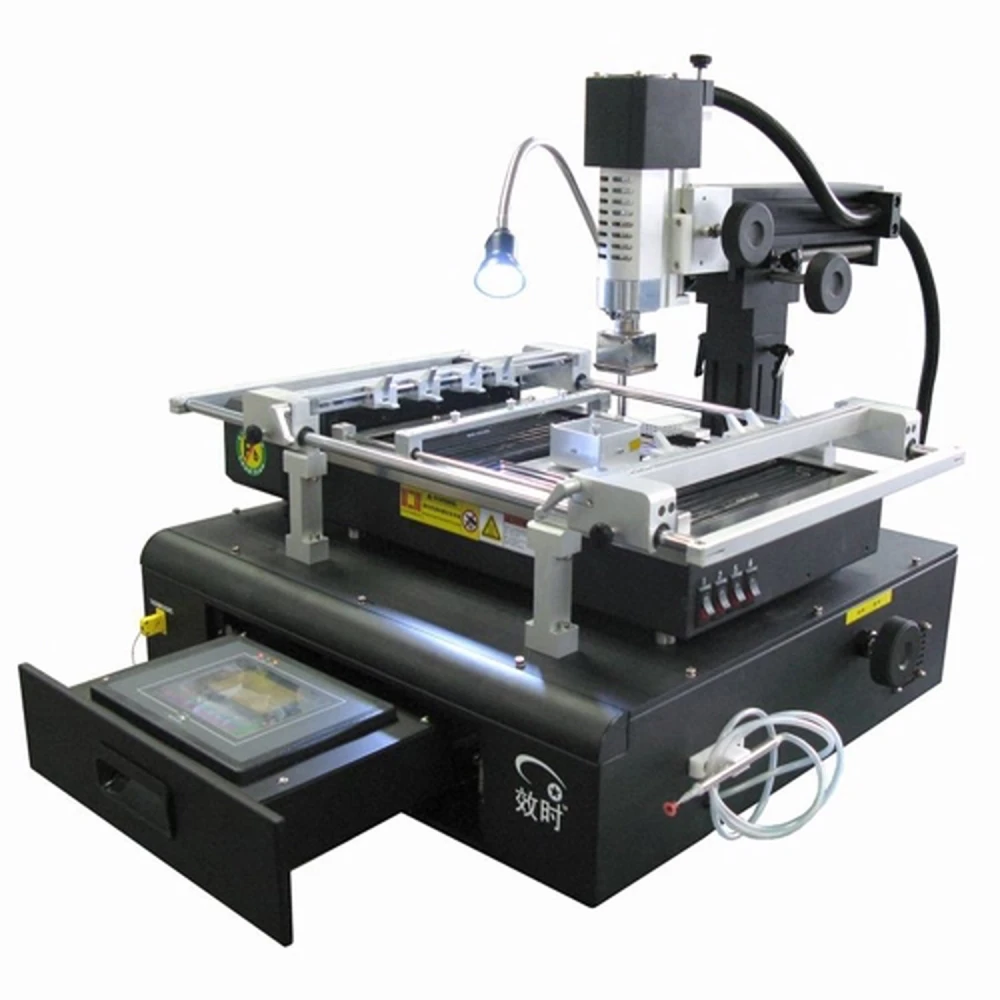

BGA rework stotis Shuttle Star RW-B400C profesionaliam litavimui
Prekės ženklas: Shuttle Star
PVM įskaičiuotas (Be PVM: 1 600,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 1 858,56€ | -4% |
| 10+ | 1 819,84€ | -6% |
| 20+ | 1 742,40€ | -10% |
BGA rework stotis Shuttle Star RW-B400C yra profesionalus įrankis, skirtas BGA komponentų litavimui ir išlitavimui su dideliu tikslumu ir kontrole. Ši darbo stotis siūlo visapusišką sprendimą elektronikos remonto technikams ir specialistams, ieškantiems efektyvumo ir saugumo savo procesuose.
Pagrindinės savybės:
- Suderinami PCB matmenys: nuo 50×50 mm iki 450×400 mm, storis nuo 0.5 iki 4 mm, leidžiantis dirbti su įvairiomis plokštėmis.
- Darbo stalo reguliavimas: ±50 mm pirmyn/atgal ir ±200 mm į kairę/dešinę, kad PCB būtų galima tiksliai padėti.
- Temperatūros valdymas: naudojant K tipo termoporą su uždaru ciklu, kad būtų palaikoma stabili ir saugi temperatūra.
- Šildytuvai: 2700W infraraudonųjų spindulių pašildytuvas, 600W viršutinis karšto oro šildytuvas ir 800W apatinis karšto oro šildytuvas, užtikrinantys tolygų ir kontroliuojamą kaitinimą.
- Jutiklinė sąsaja su PLC valdymu: leidžia realiu laiku matyti temperatūros kreives ir išsaugoti iki 200 temperatūros profilių analizei bei tiksliam procesų kartojimui.
- Reguliuojamas oro srautas: aukštos temperatūros oro srautui su atskiru viršutinio ir apatinio šildytuvų valdymu, didinant perdirbimo saugumą ir kokybę.
- Mikroreguliuojamos atramos: padeda išvengti vietinių BGA įdubimų litavimo proceso metu.
- Aušinimo sistema: galingi skersinio srauto ventiliatoriai greitai atvėsina apatinę kaitinimo zoną.
- PCB pozicionavimas: reguliuojamas laikiklis, leidžiantis montuoti specialius tvirtinimus skirtingų tipų plokštėms, palengvinant greitą ir saugų padėjimą.
- Signalizacija ir apsauga: viršutinės ir apatinės dalies apsaugos nuo perkaitimo bei įspėjimo įrenginiai.
- Pridedami priedai: penki skirtingų dydžių antgaliai, įrankių dėžė, šešiakampių raktų rinkinys, spaustukas, šepetėlis, siurbimo antgalis, aliuminio plokštės, temperatūros laidai, karščiui atspari medžiaga ir naudotojo vadovas.
Tipinės paskirtys:
- Elektroninių plokščių su BGA komponentais remontas ir perlitavimas.
- Tikslus litavimas ir išlitavimas profesionaliose elektronikos dirbtuvėse.
- Elektroninių įrenginių gamybos ir priežiūros projektai, kuriems reikalingas pažangus temperatūros ir oro srauto valdymas.
Suderinamumas ir reikalavimai:
- Vienfazis 220V, 50/60Hz elektros maitinimas, galia 4.5KW.
- Suderinama su įvairių tipų PCB plokštėmis, atitinkančiomis nurodytus matmenis ir storius.
Ši Shuttle Star RW-B400C perdirbimo stotis išsiskiria integruotu dizainu, taupančiu vietą, ir paprastu valdymu dėl jutiklinio ekrano bei PLC valdymo. Dviguba kaitinimo sistema ir uždaro ciklo temperatūros kontrolė užtikrina saugius ir patikimus procesus, idealiai tinkančius profesionaliai aplinkai, kur kokybė yra esminė.
Pastaba: Šiuo metu šio produkto nėra sandėlyje. Dėl alternatyvų arba užklausų kreipkitės į mūsų klientų aptarnavimo skyrių.
- Suderinami PCB matmenys: 50×50 mm iki 450×400 mm, storis 0.5-4 mm
- Temperatūros valdymas su K tipo termopora ir uždaru ciklu
- Šildytuvai: 2700W infraraudonųjų spindulių pašildytuvas, 600W viršutinis karšto oro, 800W apatinis
- Jutiklinė sąsaja su PLC valdymu ir 200 temperatūros profilių saugojimu
- Reguliuojamas oro srautas viršutiniam ir apatiniam šildytuvui
- Mikroreguliuojamos atramos vietiniams įdubimams išvengti
- Skersinio srauto ventiliatoriai greitam aušinimui
- Reguliuojamas pozicionavimas skirtingų tipų PCB plokštėms
- Signalizacija ir apsauga nuo perkaitimo abiejose dalyse
- Pridedami antgaliai, įrankiai, spaustukas, šepetėlis, siurbimo antgalis ir vadovas
Klientų klausimai ir atsakymai
Kokius PCB dydžių diapazonus gali apdoroti Shuttle Star RW-B400C stotelė ir kokie yra apribojimai storesnėms plokštėms?
Shuttle Star RW-B400C palaiko PCB nuo 50 × 50 mm iki 450 × 400 mm ir nuo 0,5 mm iki 4 mm storio. Plokštėms, viršijančioms šiuos dydžio ar storio parametrus, tvirtinimas ir kaitinimas gali būti neoptimalūs, o tai gali apriboti perdirbimo proceso efektyvumą.
Kokie yra pagrindiniai temperatūros valdymo sistemos ir kreivių saugojimo privalumai, palyginti su kitais BGA stočių modeliais?
RW-B400C modelis naudoja K tipo termoporos uždarą temperatūros valdymą ir leidžia išsaugoti iki 200 temperatūros kreivių grupių su 8 programuojamais kaitinimo ir palaikymo segmentais. Tai užtikrina pakartojamą tikslumą, idealiai tinkantį sudėtingiems perdirbimo darbams, ir yra svarbus pranašumas, palyginti su paprastesnėmis stotimis su rankiniu reguliavimu arba be profilių saugojimo.
Kokia profilaktinė priežiūra rekomenduojama, kad stotelė tarnautų ilgiau ir būtų išvengta dažnų gedimų?
Rekomenduojama periodiškai valyti pašildymo zonos filtrus ir ventiliatorius, tikrinti termoporų bei elektros jungčių būklę, taip pat vengti likučių kaupimosi tvirtinimo ir mechaninėse kreipiančiosiose sistemose. Vizualiai tikrinant kaitintuvus ir užtikrinant tinkamą perkaitimo signalizacijos veikimą, galima išvengti netikėtų sustojimų.
Su kokia įtampa ir dažniu ji veikia ir ar yra specialių reikalavimų, jei montuojama už 220 V regionų ribų?
RW-B400C veikia su 220 V vienfaze įtampa ir 50/60 Hz dažniu, o maksimalus suvartojimas yra 4,5 kW. Jei ji montuojama regionuose su kitokia įtampa (pavyzdžiui, 110 V), reikalingas tinkamas galios transformatorius ir būtina patikrinti teisingą įžeminimą, kad būtų užtikrintas saugus veikimas.
Kada RW-B400C yra tinkamesnė už infraraudonųjų spindulių alternatyvas ar mažesnės šiluminės galios stotis?
RW-B400C yra tinkamesnė vidutinio ar didelio dydžio PCB perdirbimo darbams, didesniems BGA komponentams arba kai itin svarbus šiluminis pakartojamumas. Palyginti su mažesnės galios įrenginiais, ji užtikrina tolygesnį šilumos paskirstymą ir didesnį saugumą nuo perkaitimo, sumažindama PCB ar komponento pažeidimo riziką.
Kokio dydžio PCB plokštes palaiko Shuttle Star RW-B400C stotis?
Palaiko PCB plokštes nuo 50×50 mm iki 450×400 mm, o storis yra nuo 0.5 iki 4 mm.
Kokį temperatūros valdymą naudoja ši rework stotis?
Naudoja K tipo termoporą su uždaro ciklo valdymu, kad temperatūra būtų tiksli ir stabili.
Kokie priedai įeina į Shuttle Star RW-B400C komplektą?
Įeina penki skirtingų dydžių antgaliai, įrankių dėžė, šešiakampių raktų rinkinys, spaustukas, šepetėlis, siurbimo antgalis, aliuminio plokštės, temperatūros laidai, karščiui atspari medžiaga ir naudotojo vadovas.
Ar Shuttle Star RW-B400C galima įsigyti iš karto?
Šiuo metu produktas nėra sandėlyje. Rekomenduojama susisiekti su klientų aptarnavimo skyriumi dėl alternatyvų arba papildymo terminų.
Kokio elektros maitinimo reikia šiai stočiai?
Reikia vienfazio 220V, 50/60Hz maitinimo, o galia yra 4.5KW.
