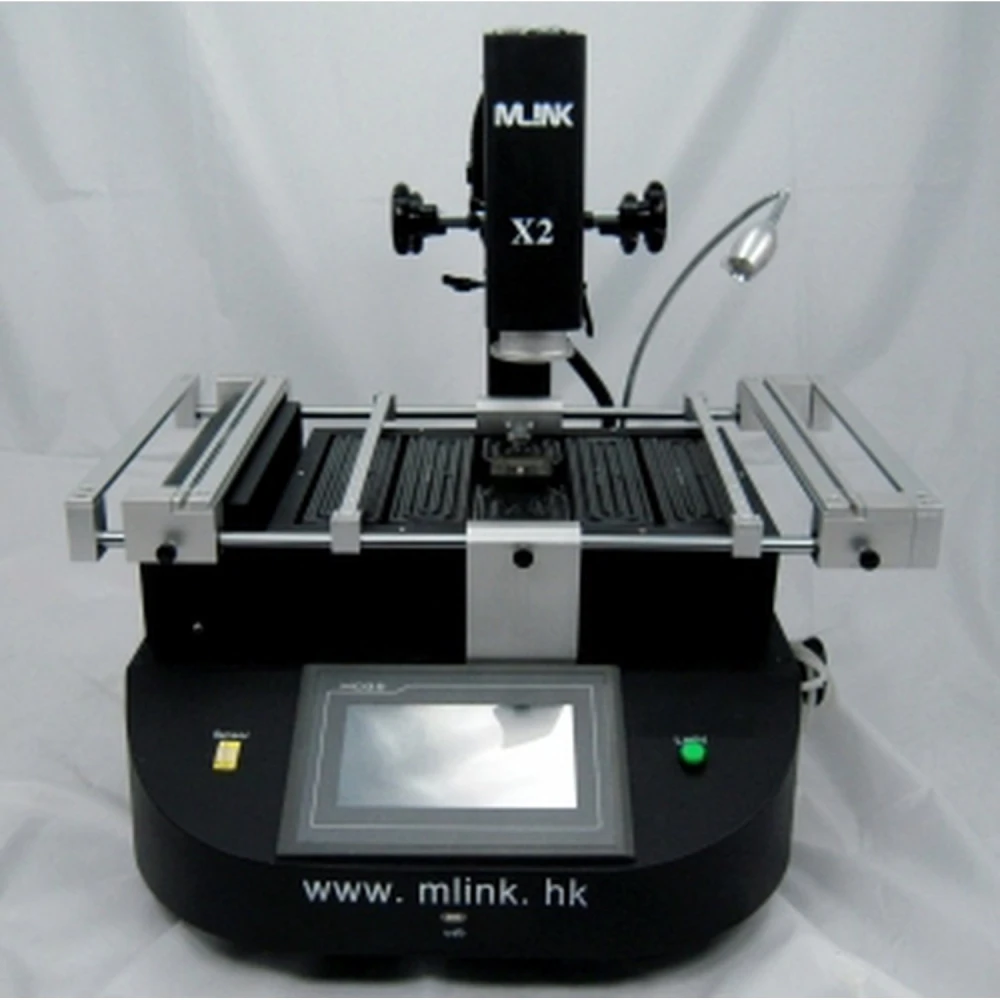

BGA reballing stotis Mlink X2 su tiksliu reguliavimu ir pažangiu valdymu
Prekės ženklas: Mlink
PVM įskaičiuotas (Be PVM: 1 129,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 1 311,45€ | -4% |
| 10+ | 1 284,12€ | -6% |
| 20+ | 1 229,48€ | -10% |
BGA reballing stotis Mlink X2 yra profesionalus įrankis, sukurtas užtikrinti tikslumą ir efektyvumą litavimo bei BGA komponentų reballing procesuose. Ši stotis išsiskiria pažangia technologija ir paprastu naudojimu, leidžiančiu elektronikos srities technikams ir profesionalams atlikti aukštos kokybės darbus su visiška kontrole.
Pagrindinės savybės:
- Tikslus reguliavimas: Įrengta linijinio slankiojimo sistema, leidžianti greitai ir tiksliai reguliuoti arba pozicionuoti X, Y ir Z ašyse, užtikrinant didelį tikslumą ir manevringumą.
- Aukštos raiškos liečiamas ekranas: Iš Taivano importuotas liečiamas ekranas su PCL valdymu, leidžiančiu išsaugoti kelis darbo profilius, apsaugą slaptažodžiu ir modifikavimo funkcijas. Įtraukta momentinė temperatūros kreivės analizė optimaliam valdymui.
- Nepriklausomos kaitinimo zonos: Trys atskiros kaitinimo zonos: du karšto oro šildytuvai (800W ir 1200W) ir infraraudonųjų spindulių šildytuvas (2700W) išankstiniam kaitinimui, su nepriklausomu temperatūros valdymu ir ±3 °C tikslumu.

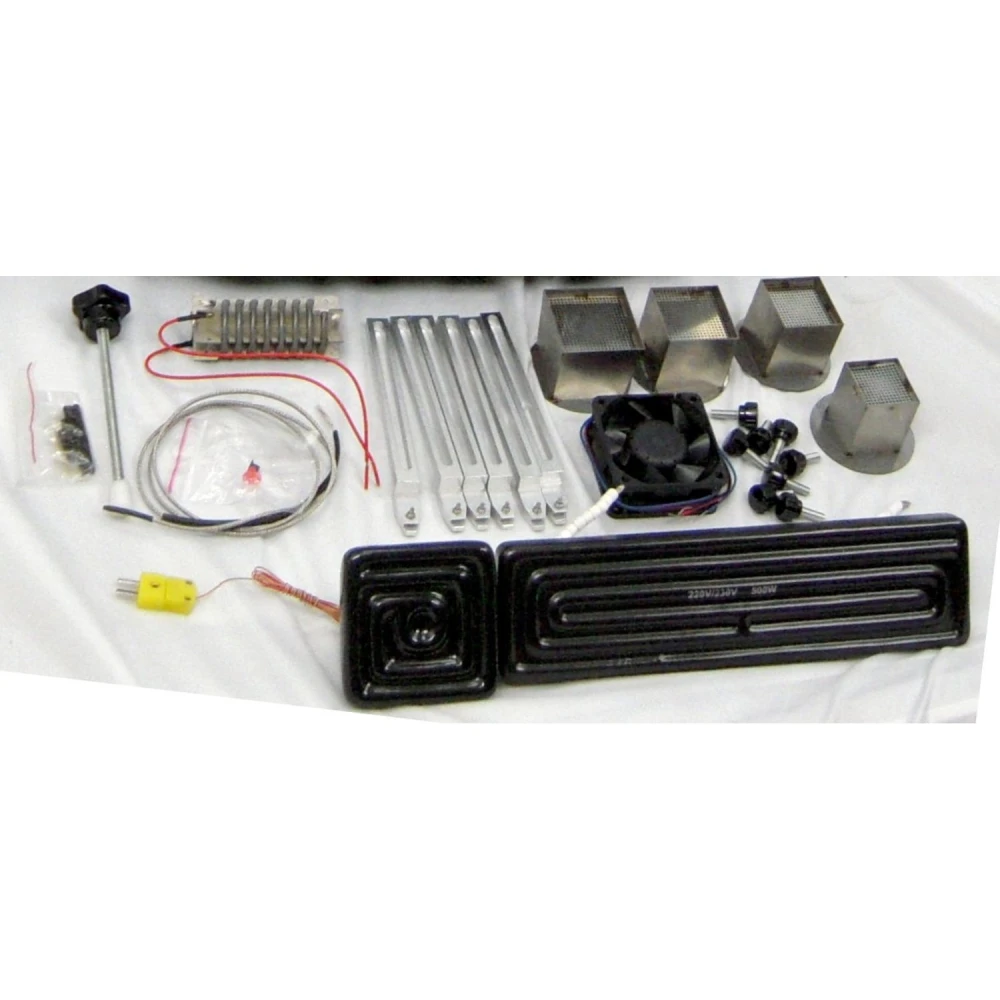

- Karšto oro antgaliai: Siūlomi įvairūs antgaliai, kurie gali suktis 360°, su magnetu lengvam montavimui ir keitimui, taip pat individualūs variantai.
- Pažangus temperatūros valdymas: Aukšto tikslumo importuotas K tipo termoporas su uždarojo ciklo valdymo sistema ir automatine temperatūros kompensacija, valdomas PLC moduliu maksimaliam tikslumui.
- Saugus PCB pozicionavimas: V formos griovelio laikiklis su lanksčiu fiksavimu apsaugo PCB nuo deformacijų kaitinimo ar aušinimo metu. Suderinama su bet kokio dydžio BGA korpusu.
- Efektyvus aušinimas: Galingas skersinio srauto ventiliatorius greitai atvėsina plokštę ir pagerina proceso efektyvumą. Be to, įmontuotas vakuuminis siurblys ir išorinis siurbimo rašiklis leidžia greitai tvarkyti lustus.
- Saugumas ir sertifikavimas: CE sertifikatas, avarinio stabdymo mygtukas, automatinis išjungimas įvykus nelaimei ir dviguba apsauga nuo perkaitimo.
- CCD vaizdo sistema: Leidžia tiksliai vizualiai kontroliuoti litavimo ir išlitavimo procesą, palengvindama kritinę lydmetalio būsenos stebėseną.
Techninės specifikacijos:
| Nº | Parametras | Detalė |
|---|---|---|
| 1 | Bendra galia | 4800 W |
| 2 | Viršutinis šildytuvas | 800 W |
| 3 | Apatinis šildytuvas | Antras šildytuvas 1200 W, trečias IR šildytuvas 2700 W |
| 4 | Maitinimas | AC 220V ±10%, 50/60 Hz |
| 5 | Matmenys | 635 × 600 × 560 mm |
| 6 | Pozicionavimas | V formos griovelis, visomis kryptimis reguliuojamas PCB laikiklis su universaliu išoriniu tvirtinimu |
| 7 | Temperatūros valdymas | K tipo jutiklis, uždaras ciklas, tikslumas ±3 °C |
| 8 | PCB dydis | Maksimalus 410 × 370 mm, minimalus 20 × 20 mm |
| 9 | Elektrinis pasirinkimas | Jautrus temperatūros valdymo modulis + liečiamas ekranas (Taivanas) + PLC Delta |
| 10 | Grynasis svoris | 50 kg |
Tipinis naudojimas:
Mlink X2 stotis idealiai tinka elektroninių plokščių su BGA komponentais remontui ir rework darbams, užtikrinant tikslų temperatūros valdymą ir pozicionavimą, kad būtų išvengta plokščių pažeidimų. Ji tinka elektronikos remonto dirbtuvėms, gamybai ir elektroninių įrenginių priežiūrai.
Suderinamumas: Suderinama su įvairių dydžių BGA korpusais ir PCB plokštėmis, esančiomis nurodytuose diapazonuose, todėl tinka daugeliui elektronikos pritaikymų.
Ši profesionali litavimo stotis yra saugi investicija tiems, kurie ieško kokybės, tikslumo ir saugumo BGA reballing bei litavimo procesuose.
- Tikslus X, Y ir Z ašių reguliavimas greitam ir tiksliam pozicionavimui
- Aukštos raiškos liečiamas ekranas su PCL valdymu ir keliais profiliais
- Trys nepriklausomos kaitinimo zonos su ±3 °C temperatūros kontrole
- 360° besisukantys karšto oro antgaliai su magnetu lengvam keitimui
- Importuotas K tipo termoporas su uždarojo ciklo valdymu ir automatine kompensacija
- V formos griovelio laikiklis PCB apsaugai ir suderinamumui su visais BGA dydžiais
- Skersinio srauto ventiliatorius ir integruotas vakuuminis siurblys efektyvumui ir greičiui
- CE sertifikatas su avariniu stabdymu ir dviguba apsauga nuo perkaitimo
- CCD vaizdo sistema tiksliam litavimo proceso stebėjimui
- Kompaktiški matmenys ir 50 kg svoris stabilumui bei profesionaliam naudojimui
Klientų klausimai ir atsakymai
Kokį tikslumo reguliavimą Mlink X2 stotis siūlo X, Y ir Z ašyse ir kokią naudą tai suteikia?
Mlink X2 stotis naudoja linijinius bėgelius X, Y ir Z ašyse, todėl galima tiksliai reguliuoti ir greitai pozicionuoti labai tiksliai. Tai sumažina klaidas montuojant ir pagerina pakartojamumą BGA perlitavimo darbuose, palyginti su įprastais slankiojančiais mechanizmais ar paprastais guoliais.
Kokie yra Mlink X2 stoties matmenys, apytikslis svoris ir kas tiksliai įeina į dėžę ją gavus?
Tiksli matmenų ir svorio informacija santraukoje nenurodyta, tačiau panašios stotys paprastai sveria 40–50 kg ir yra maždaug 600x600x600 mm dydžio. Į dėžę paprastai įeina stotis, liečiamas ekranas, keičiamų antgalių rinkinys, magnetas, kabeliai ir instrukcija. Dėl tikslių detalių rekomenduoju pasitikrinti su platintoju.
Ar ji suderinama su įvairių tipų ir dydžių antgaliais ir kaip jie keičiami?
Taip, stotis priima platų karšto oro antgalių asortimentą, kurie gali suktis 360° ir tvirtinami magnetu, todėl juos galima greitai ir saugiai pakeisti be įrankių, padidinant universalumą skirtingų BGA komponentų formatams.
Kokia yra Mlink X2 stoties bendra galia?
Bendra galia yra 4800 W, su 800 W, 1200 W ir 2700 W šildytuvais skirtingoms zonoms.
Kokio dydžio PCB plokštes palaiko stotis?
Palaiko PCB plokštes iki 410 × 370 mm ir mažiausiai 20 × 20 mm dydžio.
Ar stotis turi saugos apsaugą?
Taip, ji turi CE sertifikatą, avarinį stabdymą, automatinį išjungimą ir dvigubą apsaugą nuo perkaitimo.
Ar temperatūrą galima reguliuoti nepriklausomai?
Taip, visos trys kaitinimo zonos valdomos nepriklausomai, tikslumas ±3 °C.
Ar stotyje yra vaizdo sistema litavimo procesui?
Taip, joje yra CCD vaizdo sistema, leidžianti tiksliai vizualiai kontroliuoti litavimo ir išlitavimo procesą.
