iPhone 4S BGA litavimo stencil plokštė – tikslus Mlink šablonas

Name: iPhone 4S BGA litavimo stencil plokštė – tikslus Mlink šablonas
Brand: Mlink
SKU: stencils-iphone4s
Price: 3.63 EUR
Availability: InStock

Prekės ženklas: Mlink

Būkite pirmas, parašęs atsiliepimą apie šią prekę

3,63€

PVM įskaičiuotas (Be PVM: 3,00 €)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	3,48 €	-4%
10+	3,30 €	-9%
20+	2,90 €	-20%

Liko tik 4 vnt. sandėlyje – užsisakykite netrukus!

Standartinis pristatymas An, Bal 28 - Kt, Bal 30

Skubus pristatymas Pn, Bal 24 - Pr, Bal 27

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

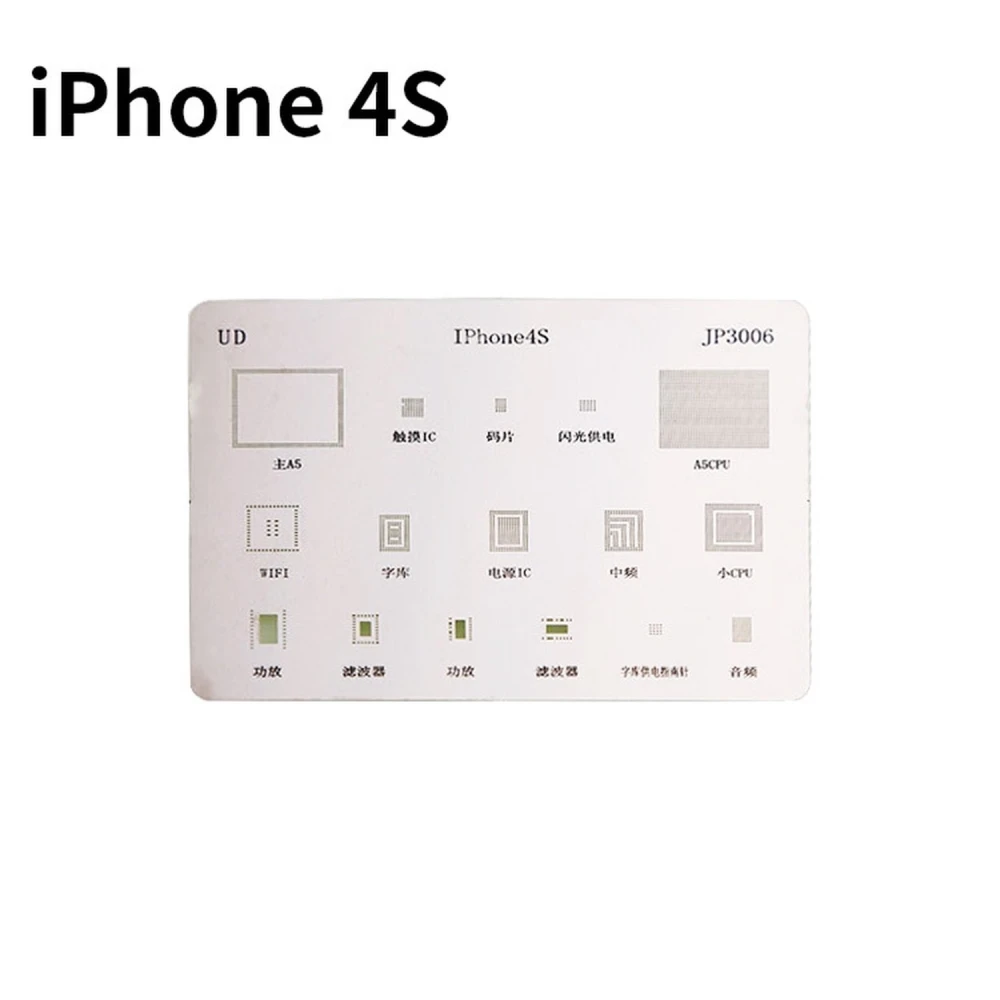

iPhone 4S Stencil Plokštė yra būtinas įrankis specialistams, remontuojantiems Apple įrenginius, ypač iPhone 4S modelį. Šis šablonas sukurtas BGA reballingo procesui, leidžiantis tiksliai ir tolygiai užtepti litavimą ant įrenginio integrinių grandynų.

Pagrindinės savybės:

Tiesioginio kaitinimo šablonas, apimantis visus iPhone 4S BGA integrinius grandynus.
Pagaminta Mlink, žinomos dėl kokybės litavimo stotelių prieduose.
Leidžia efektyviai ir tiksliai lituoti, palengvindama mikroschemų ir integruotų komponentų remontą.
Skirta išskirtinai iPhone 4S, užtikrinant tikslų pritaikymą.

Tipinis naudojimas:

BGA mikroschemų reballingas iPhone 4S, siekiant atkurti elektrinius sujungimus.
Integrinių grandynų remontas, kai reikalingas tikslus litavimo užtepimas.
Naudojimas su litavimo stotelėmis ir reballingo įrankiais Apple įrenginiams.

Suderinamumas: Ši stencil plokštė sukurta specialiai iPhone 4S ir nėra suderinama su kitais iPhone modeliais ar įrenginiais.

Naudodami šį šabloną, remonto specialistai gali užtikrinti aukštos kokybės darbą, sumažinti pažeidimų riziką ir padidinti litavimo proceso efektyvumą.

Tiesioginio kaitinimo šablonas iPhone 4S BGA integriniams grandynams
Pagaminta Mlink, litavimo priedų specialistų
Tinka BGA reballingui ir tiksliam mikroschemų remontui
Suderinama tik su iPhone 4S
Puikiai tinka remonto technikams ir litavimo stotelėms

Klientų klausimai ir atsakymai

Kokia yra iPhone 4S stencil plokštės medžiaga ir storis, ir kaip tai veikia jos patvarumą bei tikslumą?

Ši stencil plokštė pagaminta iš nerūdijančio plieno, kurio storis yra apie 0,12 mm. Ši medžiaga parinkta dėl atsparumo deformacijai ir didelio patvarumo per daugelį terminio ciklo procesų. Toks storis padeda pasiekti gerą alavo užnešimo tikslumą, sumažinant nutekėjimų ar pertekliaus riziką BGA reballing metu.

Ar plokštėje yra įtrauktos visos pagrindinių iPhone 4S integruotų BGA matricų versijos?

Taip, ši stencil plokštė apima visų pagrindinių iPhone 4S naudojamų BGA integruotų grandynų matricas, įskaitant CPU, atmintį, baseband ir maitinimo komponentus. Rekomenduojame vizualiai pasitikrinti, jei būtų labai reta variacija, nes danga apima standartinius šio modelio lustus.

Į kokią temperatūrą ir oro srautą reikėtų atsižvelgti naudojant šį stencil tiesioginio kaitinimo procese?

Rekomenduojama dirbti 260–300 °C diapazone, su vidutiniu oro srautu (apie 20–30 L/min), kad lydmetalis tinkamai išsilydytų ir stencil nesideformuotų. Naudojant aukštesnę temperatūrą gali pakisti angų forma ir sutrumpėti plokštės tarnavimo laikas.

Su kokio tipo lydmetalio rutuliukais (skersmuo ir medžiaga) šis stencil yra suderinamas?

Stencil sukurtas naudoti su 0,3 mm skersmens Sn63/Pb37 tipo alavo rutuliukais, kurie atitinka daugumos iPhone 4S integruotų grandynų pitch. Reikėtų pasitikrinti konkretaus lusto dydį, nors daugeliu atvejų 0,3 mm yra optimalu.

Kokios yra pagrindinės išlygiavimo ar deformacijos problemos ir kaip jų išvengti?

Pagrindinės rizikos yra plokštės pasislinkimas kaitinimo metu ir deformacija dėl perkaitinimo. Rekomenduojama ją tvirtai pritvirtinti ir neviršyti 320 °C. Po kelių naudojimų vizualiai patikrinkite plokštumą ir angas, kad įsitikintumėte, jog nėra pažeidimų.

Kam skirta iPhone 4S stencil plokštė?

Ji skirta palengvinti iPhone 4S BGA integrinių grandynų litavimą ir reballingą, užtikrinant tikslų litavimo užtepimą.

Ar ši stencil plokštė suderinama su kitais iPhone modeliais?

Ne, ši stencil plokštė sukurta tik iPhone 4S.

Kokius privalumus suteikia šio šablono naudojimas litavimui?

Ji užtikrina litavimo tikslumą, pagerina proceso efektyvumą ir sumažina komponentų pažeidimo riziką.

Kokio tipo litavimui naudojama ši stencil plokštė?

Ji naudojama BGA litavimui tiesioginiu kaitinimu iPhone 4S integriniuose grandynuose.

Kas turėtų naudoti šią stencil plokštę?

Specializuoti iPhone 4S remonto technikai ir profesionalai, dirbantys su litavimo stotelėmis bei reballingo įrankiais.
