RS232 TTL keitiklio kabelio rinkinys patikimoms ir universalioms nuoseklioms jungtims

Name: RS232 TTL keitiklio kabelio rinkinys patikimoms ir universalioms nuoseklioms jungtims
Brand: satkit
SKU: H020302-RS232-TTL
Price: 4.84 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

4,84€

PVM įskaičiuotas (Be PVM: 4,00 €)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	4,65 €	-4%
10+	4,40 €	-9%
20+	3,87 €	-20%

Ribotas kiekis

Standartinis pristatymas Pr, Bal 27 - Tr, Bal 29

Skubus pristatymas Kt, Bal 23 - Pn, Bal 24

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

RS232 TTL keitiklio kabelio rinkinys yra efektyvus sprendimas, skirtas RS232 signalams paversti į TTL lygius (3.3 a 5.5V), palengvinantis ryšį tarp elektroninių įrenginių su skirtingais signalo standartais.

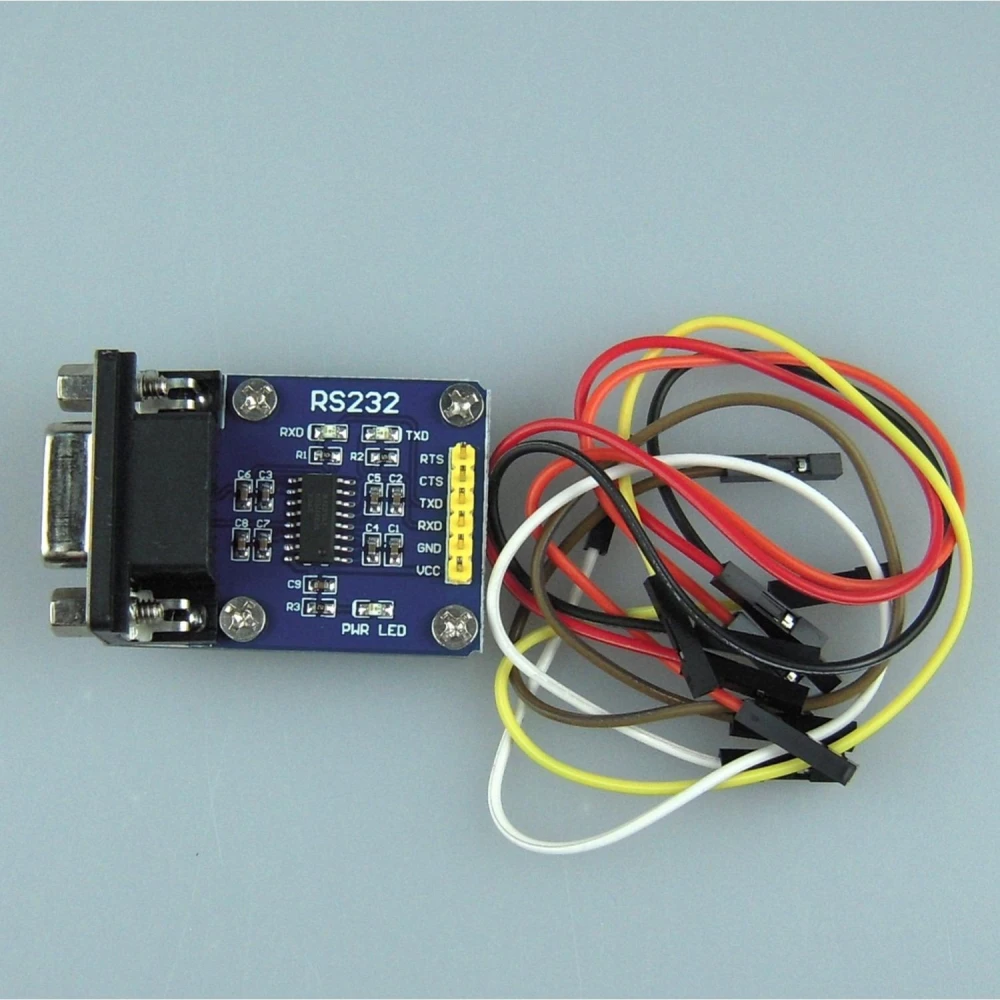

Šis rinkinys turi dvipusę spausdintinę plokštę su šilkografija ir dviem tvirtinimo skylėmis, surinktą ir patikrintą, kad būtų užtikrinta kokybė ir veikimas.

Turi originalų MAX3232 lustą, žinomą dėl patikimo signalų konvertavimo.
Veikia su 3V iki 5.5V VCC maitinimo šaltiniu, todėl tinka įvairioms paskirtims.
Palaiko perdavimo greitį iki 250 kbit/s, užtikrindamas greitą ir stabilų ryšį.
Turi du driverius ir du receiverius efektyviam dvikrypčiam ryšiui.
Suderinamas su kompiuterių RS232 nuosekliaisiais prievadais arba USB į serial adapteriais.
Reikia DB9 vyriško į moterišką (straight through) serialinio kabelio, kad būtų galima prijungti prie kompiuterio RS232 prievado.

Tipiniai naudojimo būdai:

GPS įrenginių prijungimas ir ryšys su jais.
Sąsaja su XBOX konsolėmis kūrimui arba diagnostikai.
Microchip PIC ir Basic Stamps mikrovaldiklių programavimas ir ryšys.
Elektronikos projektai, kuriems reikia signalo lygių adaptavimo tarp RS232 ir TTL.

Suderinamumas: Šis keitiklis suderinamas su įrenginiais, naudojančiais RS232 signalus ir reikalaujančiais TTL ryšio, įskaitant elektroninę įrangą, mobiliųjų telefonų sistemas ir kitus nuosekliuosius įrenginius.

Dėl kompaktiško dizaino ir aukštos kokybės RS232 TTL keitiklio kabelio rinkinys yra būtinas įrankis technikams, kūrėjams ir elektronikos mėgėjams, kuriems reikia patikimo sprendimo nuosekliųjų signalų konvertavimui.

Konvertuoja RS232 signalus į 3.3–5.5V TTL lygius
Turi originalų MAX3232 lustą dideliam patikimumui
Perdavimo greitis iki 250 kbit/s
Du driveriai ir du receiveriai dvikrypčiam ryšiui
Suderinamas su RS232 prievadais ir USB į serial adapteriais
Dvipusė spausdintinė plokštė su šilkografija ir tvirtinimo skylėmis

Klientų klausimai ir atsakymai

Kokius privalumus suteikia MAX3232 lustas, palyginti su kitais RS232-TTL keitikliais rinkoje?

MAX3232 lustas išsiskiria platesniu maitinimo įtampos diapazonu (3.3–5.5 V), maža darbine srove ir dideliu patikimumu keičiant logikos lygius. Skirtingai nuo tokių variantų kaip klasikinis MAX232, MAX3232 gali veikti su moderniomis 3.3 V logikos sistemomis, taip išplėsdamas suderinamumą su mikrovaldikliais ir dabartiniais moduliais.

Kokie yra fiziniai modulio matmenys ir kas tiksliai įeina į rinkinį?

Modulis yra maždaug 40 mm x 25 mm dydžio ir sveria mažiau nei 20 g. Rinkinyje yra surinkta plokštė su MAX3232 pagrindu veikiančiu keitikliu, sujungimo laidas ir TTL jungties kaiščiai. DB9-M/F laidas, reikalingas prijungimui prie PC RS232 prievado, neįeina.

Ar yra kokių nors montavimo rekomendacijų, kad būtų išvengta ryšio klaidų arba žalos dėl neteisingo prijungimo?

Rekomenduojama pirmiausia prijungti RS232 pusę prie kompiuterio / kūrimo plokštės prievado ir įsitikinti, kad TTL pusėje teisingas pinout. TX/RX sukeisti laidai yra dažna gedimų priežastis. Nejunkite modulio VCC prie didesnės nei 5.5 V įtampos, kad nepažeistumėte MAX3232. Visada naudokite tiesų, ne kryžminį DB9-M/F laidą.

Ar keitiklis atitinka kokius nors elektros saugos arba ESD (elektrostatinės iškrovos) apsaugos standartus?

MAX3232 integrinis grandynas turi vidinę ESD apsaugą pagal IEC 61000-4-2 standartą ir atlaiko tipines tiesiogines iki ±15 kV iškrovas RS232 duomenų linijose. Tačiau plokštė neturi papildomų apsaugų jungčių lygyje, todėl pramoninėje aplinkoje rekomenduojama būti atsargiems.

Kam skirtas RS232 TTL keitiklio kabelio rinkinys?

Jis skirtas RS232 nuosekliems signalams paversti į TTL lygius, kad būtų galima užtikrinti ryšį tarp įrenginių su skirtingais signalo standartais.

Su kokiais įrenginiais suderinamas šis keitiklis?

Jis suderinamas su GPS įrenginiais, XBOX konsolėmis, Microchip PIC mikrovaldikliais, Basic Stamps ir kitais įrenginiais, naudojančiais RS232 arba TTL signalus.

Kokio kabelio reikia norint prijungti keitiklį prie kompiuterio?

Reikia DB9 vyriško į moterišką (straight through) serialinio kabelio, kad būtų galima prijungti keitiklį prie kompiuterio RS232 prievado.

Koks yra maksimalus duomenų perdavimo greitis?

Maksimalus greitis yra iki 250 kbit/s, užtikrinantis greitą ir stabilų ryšį.

Kokį įtampos diapazoną palaiko keitiklis?

Jis veikia su 3V iki 5.5V VCC maitinimo įtampa.
