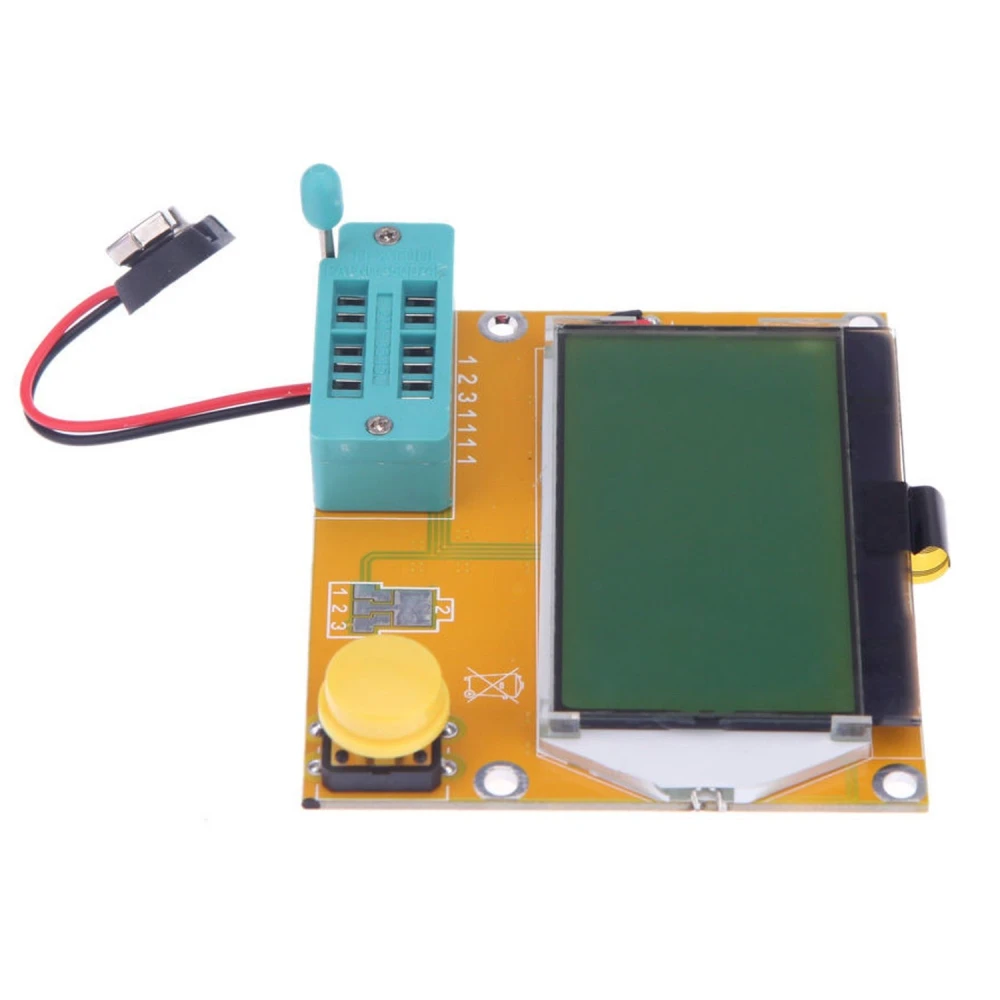

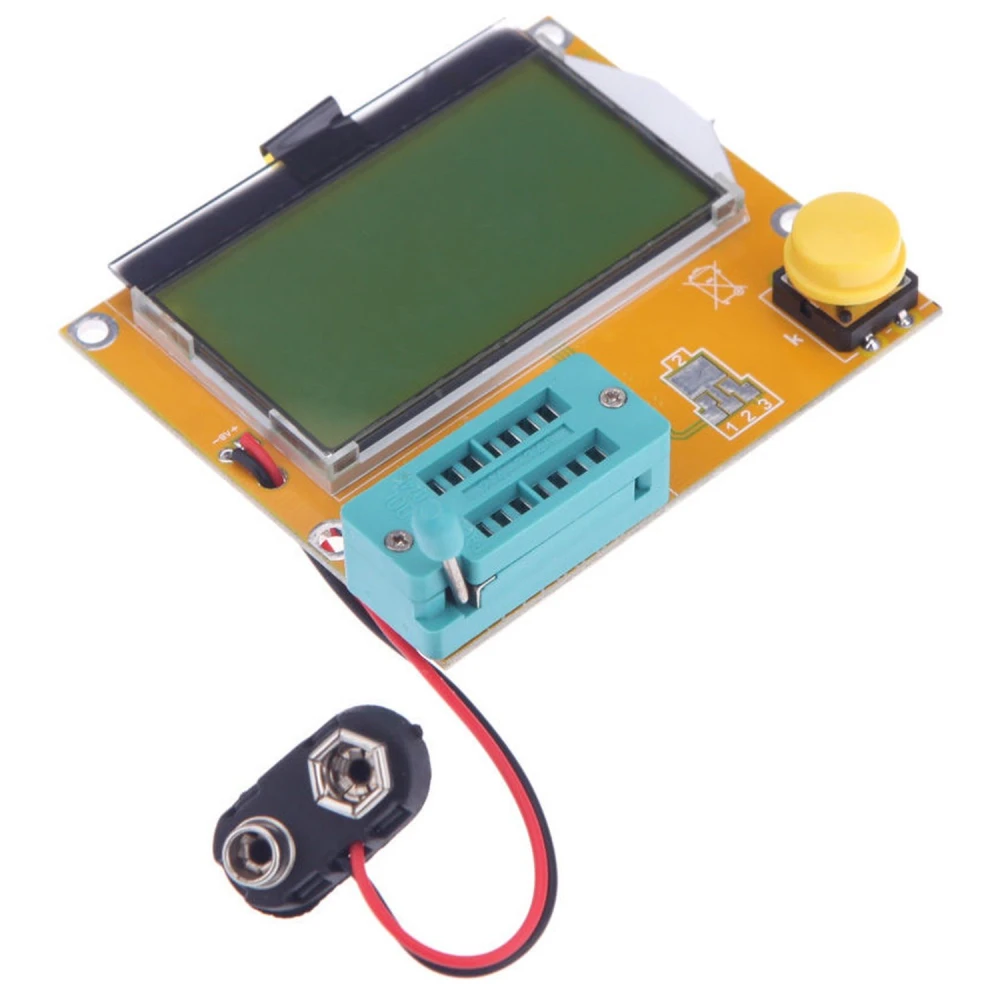

LCR-T4 testeris tranzistoriams, kondensatoriams, ESR, induktyvumui ir varžai

LCR-T4 Tester transistor condensadores ESR yra būtinas įrankis elektronikos technikams ir mėgėjams, kuriems reikia greitai ir tiksliai matuoti elektroninius komponentus. Šis kompaktiškas ir paprastai valdomas įrenginys leidžia identifikuoti ir matuoti bipolinius tranzistorius (NPN, PNP), MOSFET (N-channel ir P-channel), JFET, diodus, tiristorius, kondensatorius, induktyvumą ir varžas labai tiksliai.

Pagrindinės savybės:

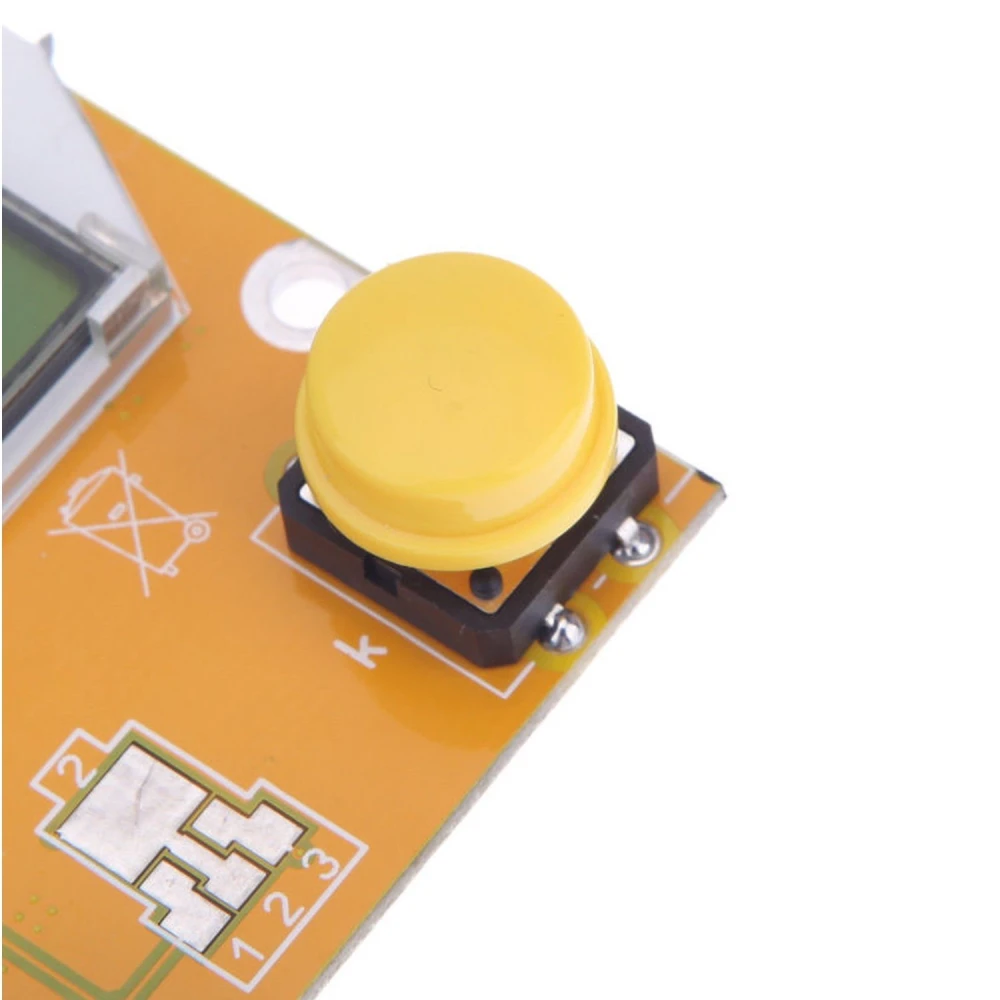

• Valdymas vienu mygtuku ir automatinis išsijungimas energijai taupyti.
• Maža išsijungimo srovė 20nA, užtikrinanti tikslius matavimus nepažeidžiant komponentų.
• Automatinis bipolinių tranzistorių, MOSFET, JFET, diodų, vienkrypčių ir dvikrypčių tiristorių aptikimas.
• Automatinis komponentų kojelių išdėstymo nustatymas.
• Bipoliniams tranzistoriams matuojamas srovės stiprinimo koeficientas (hFE) ir bazės–emiterio slenksčio įtampa.
• Darlington tranzistorių atpažinimas pagal įtampos ir stiprinimo analizę.
• Apsauginių diodų aptikimas MOS tranzistoriuose.
• MOSFET vartų slenksčio įtampos ir vartų talpos matavimas.
• Vienu metu matuojamos dvi varžos su simbolio ir kojelės numerio indikacija, idealiai tinka potenciometrams.
• Aukšta varžos matavimo raiška nuo 0.1 ohmios iki 50M ohmios.
• Talpos matavimas nuo 30pF iki 100mF su 1pF raiška.
• Vienu metu matuojama ekvivalentinė nuoseklioji varža (ESR) kondensatoriuose, didesniuose nei 2uF, su 0.01 ohmios raiška.
• Tiksliai identifikuoja diodus, LED ir Zener diodus, matuodamas tiesioginę ir atvirkštinę pramušimo įtampą.
• Atvirkštinės talpos matavimas dioduose ir prijungtuose bipoliniuose tranzistoriuose.
• Paprastas lygintuvo tiltelių matavimas vienu prijungimu.

Tipinis naudojimas:

Šis testeris idealiai tinka elektronikos technikams, inžinieriams ir mėgėjams, kuriems reikia greitai patikrinti elektroninių komponentų būklę ir savybes grandinėse, remontuojant ar kuriant prototipus. Dėl paprasto naudojimo ir tikslumo jis puikiai tinka gedimams nustatyti, naujiems ar naudotiems komponentams patikrinti ir elektroninės įrangos diagnostikai.

Suderinamumas:

Suderinamas su plačiu įprastų elektronikos komponentų spektru analoginėje ir skaitmeninėje elektronikoje, įskaitant NPN ir PNP bipolinius tranzistorius, MOSFET, JFET, diodus, tiristorius, varžas, kondensatorius ir komponentus su ESR.

Su LCR-T4 Tester gaunate patikimą ir universalų įrankį savo elektronikos projektams ir remontui.

• Valdymas vienu mygtuku ir automatinis išsijungimas energijai taupyti
• Automatiškai aptinka NPN, PNP, MOSFET, JFET, diodus ir tiristorius
• Matuoja srovės stiprinimo koeficientą (hFE) ir bazės–emiterio slenksčio įtampą
• Vienu metu matuoja dvi varžas ir potenciometrus su didele raiška
• Talpos matavimas nuo 30pF iki 100mF su 1pF raiška
• Matuoja ekvivalentinę nuosekliąją varžą (ESR) kondensatoriuose, didesniuose nei 2uF
• Identifikuoja diodus, LED ir Zener diodus, matuodamas tiesioginę ir atvirkštinę įtampą
• Matuoja atvirkštinę talpą dioduose ir bipoliniuose tranzistoriuose
• Lengvai matuoja lygintuvo tiltelius vienu prijungimu
