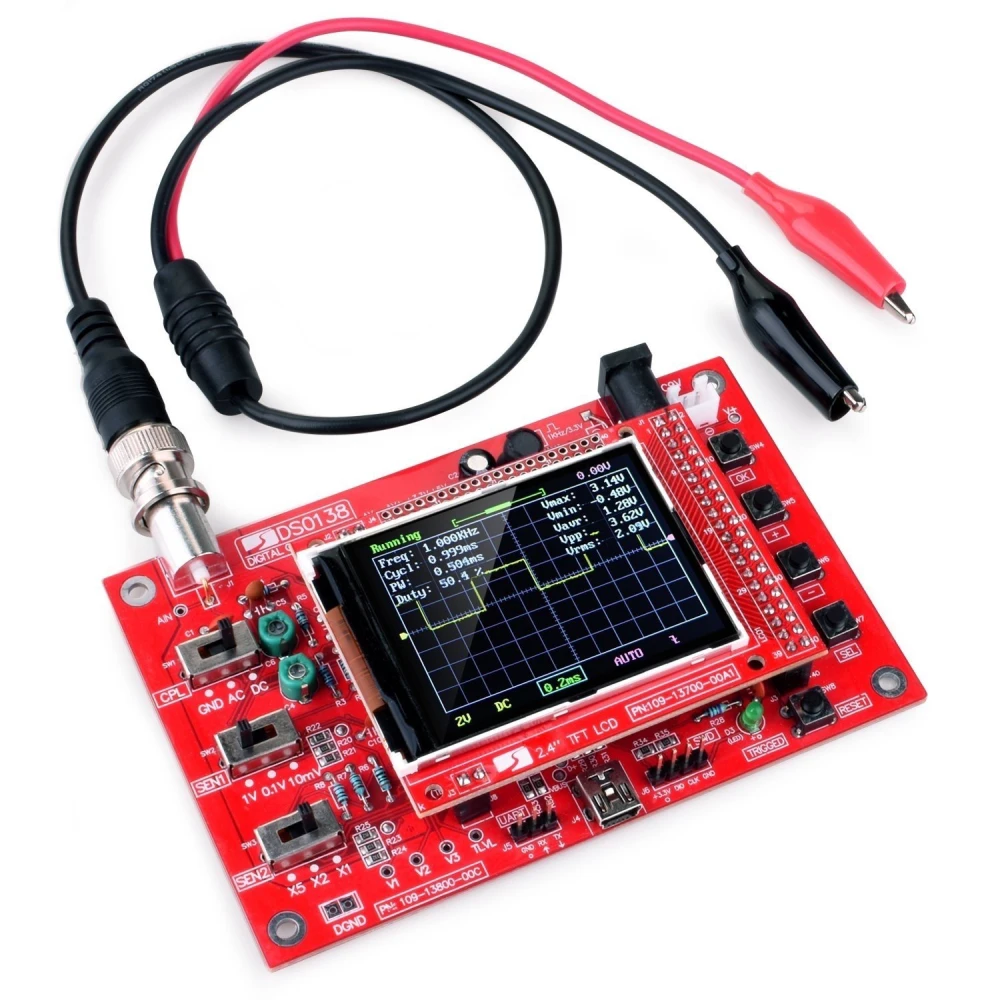

Surinktas skaitmeninis osciloskopas DSO138 su 2.4 colių TFT ekranu ir zondu

Surinktas skaitmeninis osciloskopas DSO138 yra svarbus matavimo prietaisas elektronikos mėgėjams ir profesionalams, ieškantiems tikslumo ir patogumo kompaktiškame, paruoštame naudoti įrenginyje.

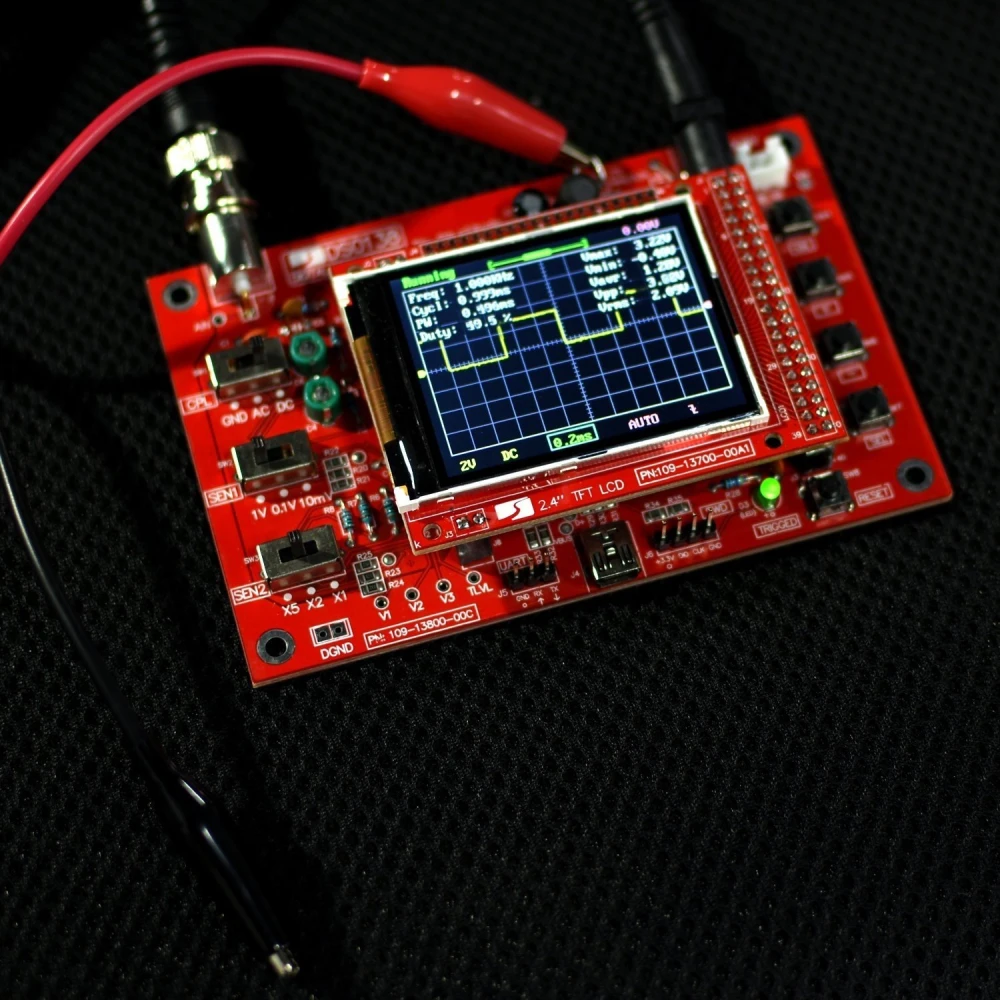

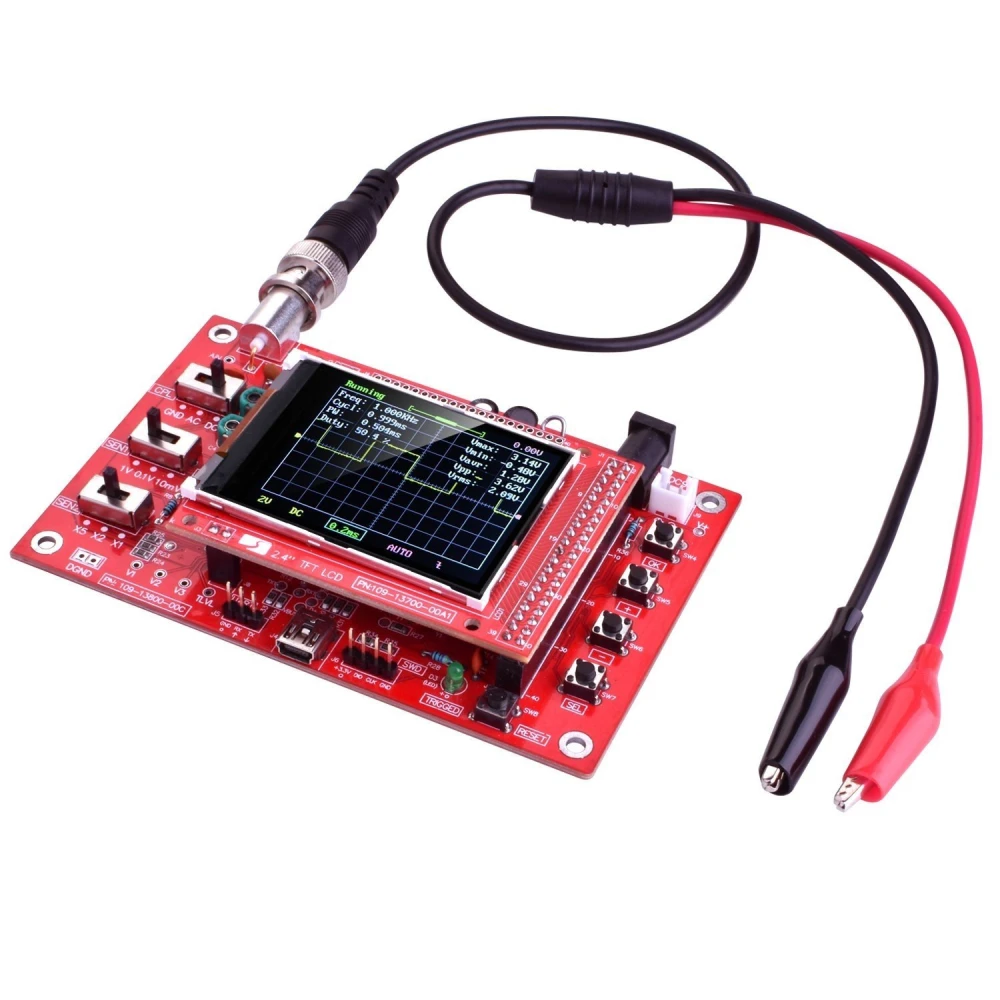

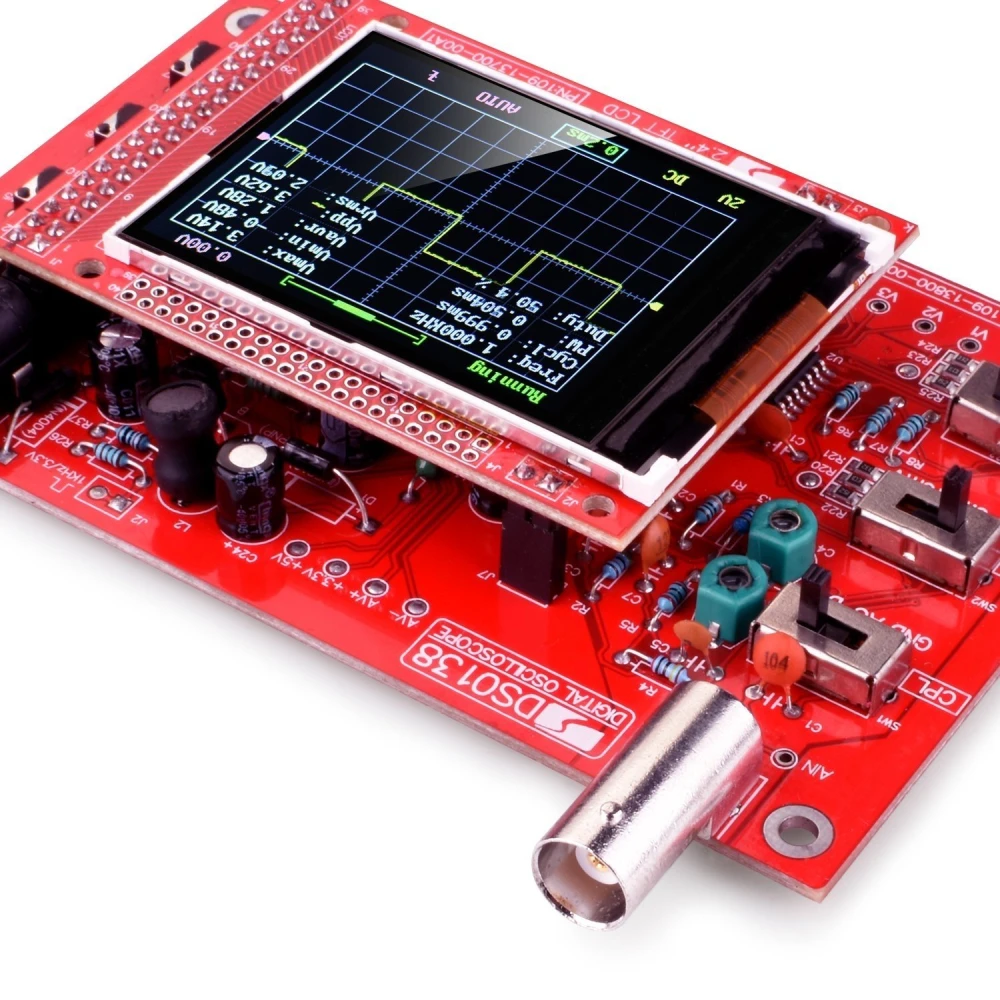

Šis osciloskopas turi 2.4 colių TFT LCD ekraną su 320x240 pikselių raiška ir galimybe rodyti 262,000 spalvų, todėl bangų formas matyti aiškiai. Įrengtas ARM Cortex-M3 procesoriumi, jis užtikrina iki 1Msps realaus laiko mėginių ėmimą, leidžiantį fiksuoti signalus, kurių analoginis juostos plotis siekia iki 200 KHz.

Įrenginys turi vieną kanalą su reguliuojamu jautrumu nuo 10mV/Div iki 5V/Div, o jautrumo paklaida yra mažesnė nei 5%, todėl matavimai yra patikimi. Maksimali įėjimo įtampa yra 50V piko, o osciloskopas siūlo DC, AC ir GND sujungimo režimus, kad būtų galima prisitaikyti prie skirtingų signalų tipų.

Tarp techninių savybių išsiskiria:

• Kanalas: 1
• Analoginis juostos plotis: 0 - 200 KHz
• Jautrumas: 10mV/Div - 5V/Div
• Jautrumo paklaida: < 5%
• Skiriamoji geba: 12 bits
• Maksimali įėjimo įtampa: 50V piko
• Sujungimo režimai: DC, AC, GND
• Maksimalus mėginių ėmimo dažnis: 1Msps
• Laiko bazė: 10us/Div - 500s/Div
• Įrašymo ilgis: 1024 points
• Trigerio režimai: Automatinis, Normal, Single
• Trigerio tipai: kylantis ir krintantis frontas
• Fiksuota trigerio padėtis buferio viduryje
• Maitinimas: 9V DC (rango 8 a 12V)
• Srovės sąnaudos: 120mA
• Matmenys: 117mm x 76mm x 15mm

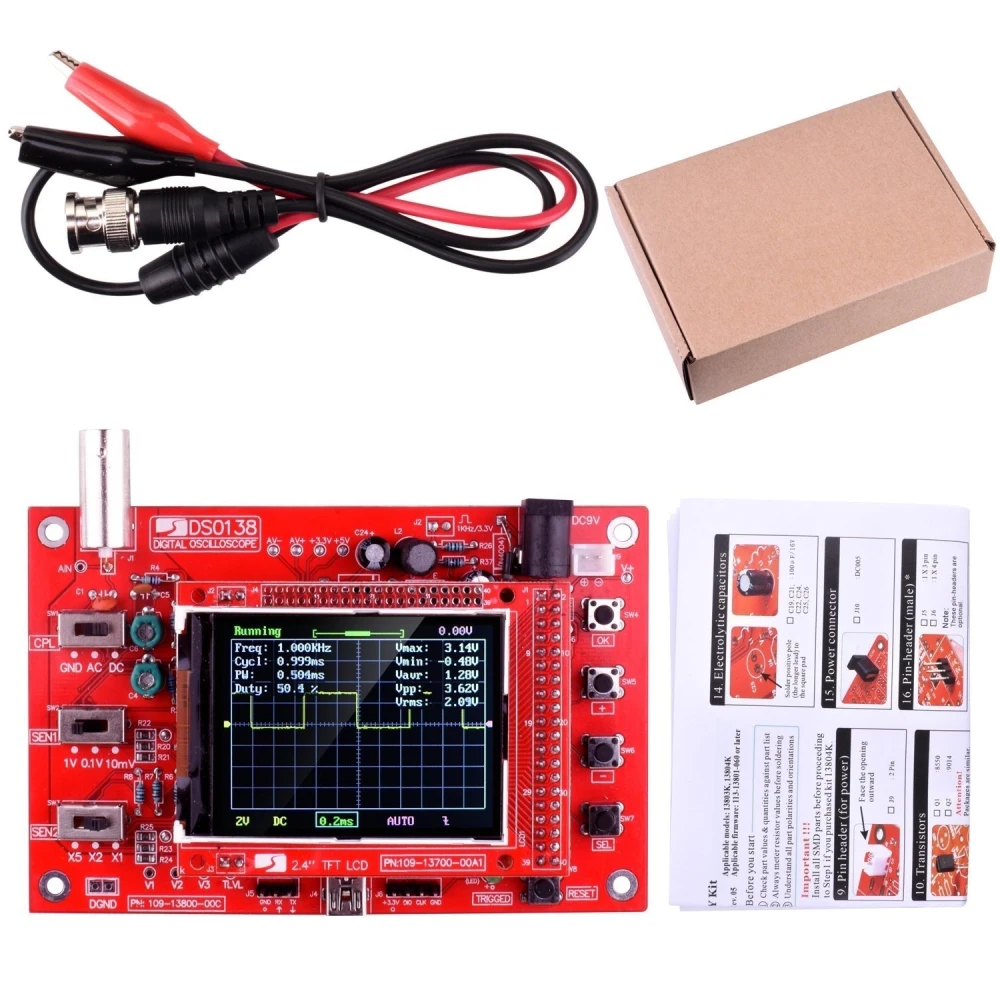

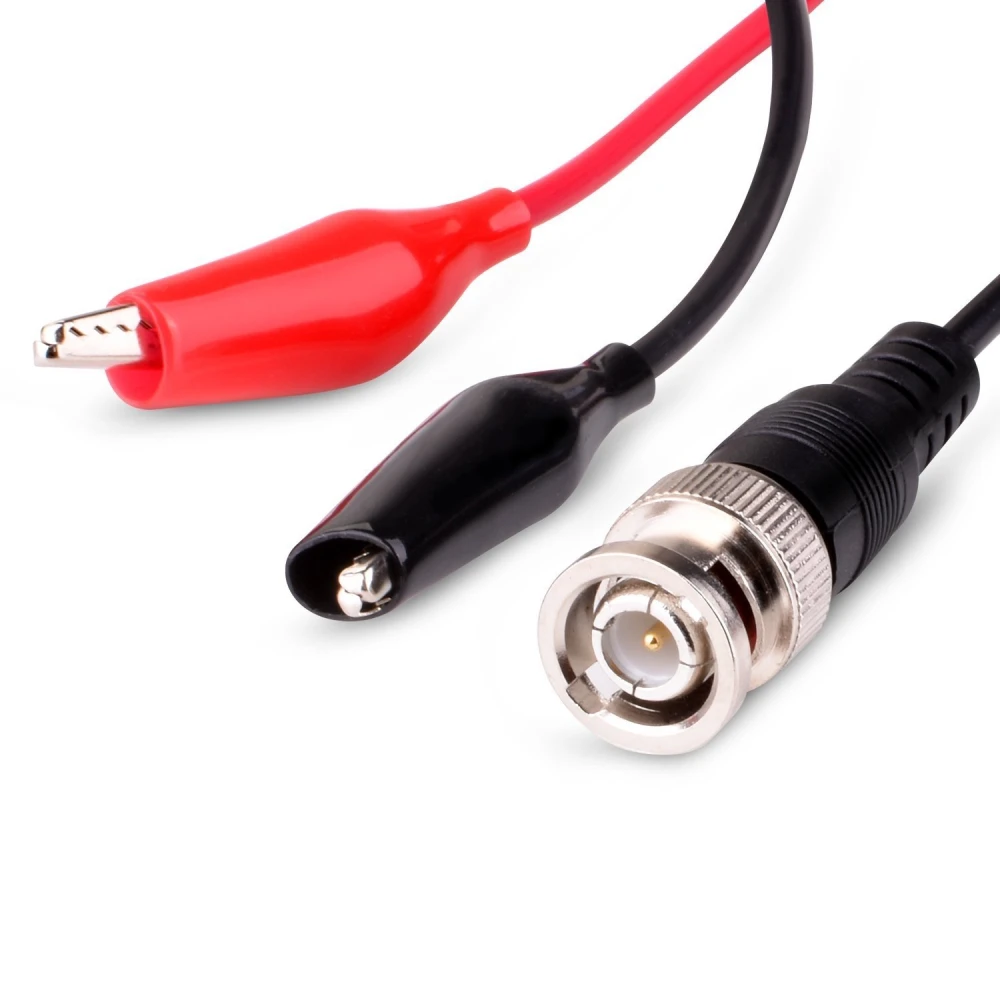

Šis osciloskopas tiekiamas visiškai surinktas ir gamykloje sulituotas, todėl jį galima naudoti iš karto, be jokio montavimo ar sudėtingos konfigūracijos. Taip pat pridedamas zondas ir reikalingi laidai, kad galėtumėte greitai ir efektyviai pradėti matuoti.

Jis idealiai tinka elektrinių signalų vizualizavimui ir analizei elektronikos projektuose, grandinių remontui, mokymuisi ir eksperimentams. Dėl kompaktiško dydžio ir mažų energijos sąnaudų jis tinka naudoti laboratorijoje, dirbtuvėse ar lauke.

Skaitmeninis osciloskopas DSO138 suderinamas su įvairiomis elektronikos taikymo sritimis, kur reikalinga žemo dažnio signalų analizė ir tikslus tokių parametrų kaip periodas, impulso plotis, dažnis, maksimumai, minimumai ir įtampa nuo piko iki piko matavimas.

Apibendrinant, šis įrenginys siūlo ekonomišką, praktišką ir patikimą sprendimą tiems, kuriems reikia surinkto skaitmeninio osciloskopo su pažangiomis savybėmis ir paprastu naudojimu.

• 2.4 colių TFT LCD ekranas su 320x240 raiška ir 262K spalvų
• ARM Cortex-M3 procesorius realaus laiko 1Msps mėginių ėmimui
• Vienas kanalas su reguliuojamu jautrumu nuo 10mV/Div iki 5V/Div
• Analoginis juostos plotis nuo 0 iki 200 KHz
• 12 bitų skiriamoji geba tiksliems matavimams
• DC, AC ir GND sujungimo režimai
• Maksimali įėjimo įtampa 50V piko
• Trigerio režimai: automatinis, normal ir single
• 1024 points įrašymo ilgis
• 9V DC maitinimas, 120mA sąnaudos
• Kompaktiški matmenys: 117mm x 76mm x 15mm
• Surinktas produktas, paruoštas naudoti, su zondu ir laidais
