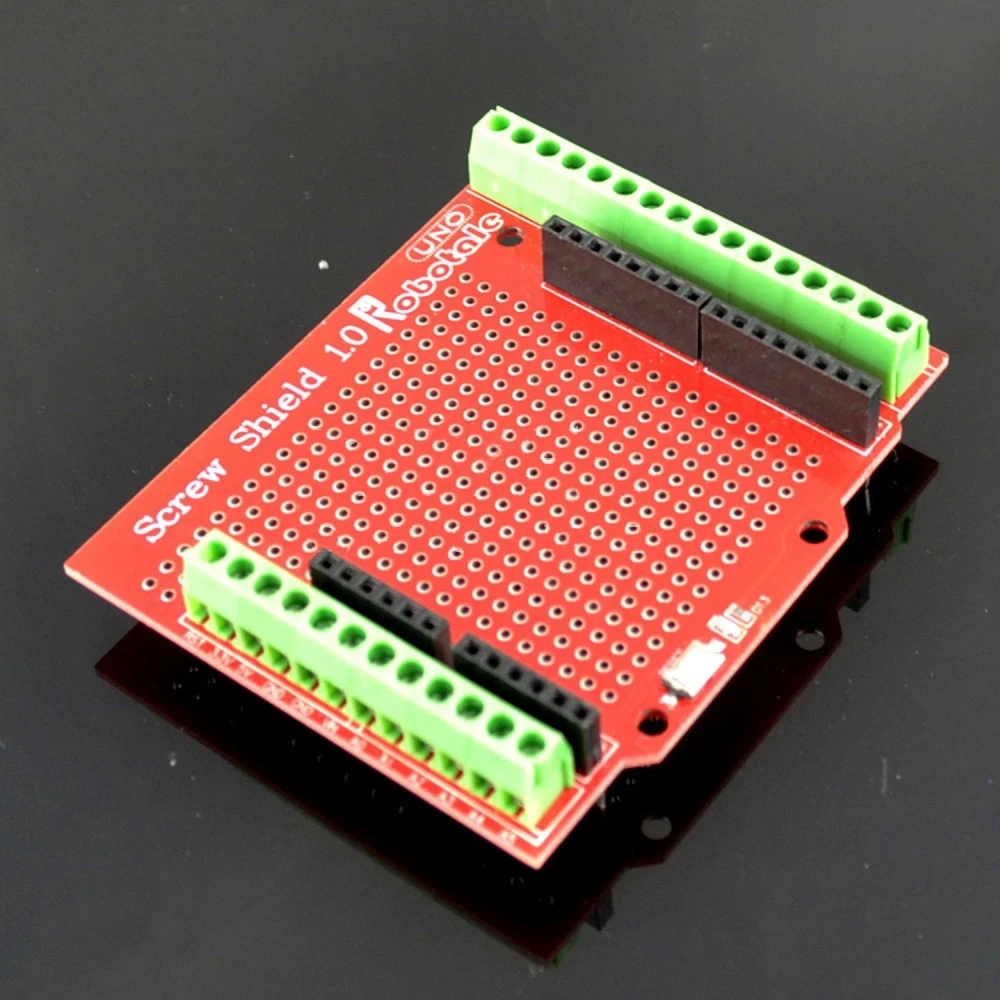

Proto Screw Shield su varžtiniais gnybtais Arduino UNO ir MEGA2560

Name: Proto Screw Shield su varžtiniais gnybtais Arduino UNO ir MEGA2560
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 6.05 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

6,05€

PVM įskaičiuotas (Be PVM: 5,00€)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	5,81€	-4%
10+	5,51€	-9%
20+	4,84€	-20%

Yra sandėlyje - Išsiunčiama nedelsiant

Standartinis pristatymas Kt, Bal 23 - Pr, Bal 27

Skubus pristatymas An, Bal 21 - Tr, Bal 22

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

Proto Screw Shield yra išplėtimo plokštė, sukurta tam, kad palengvintų ir užtikrintų elektros jungtis projektuose su Arduino UNO ir MEGA2560. Dėl varžtinių gnybtų ji leidžia tvirtinti storesnius laidus nei įprasti prototipams naudojami laidai, todėl puikiai tinka pramoninėms taikymo sritims, automatizavimui ir galutiniams gaminiams.

Pagrindinės savybės:

Saugi jungtis su varžtais: Laidai tvirtai prispaudžiami varžtais lizduose, užtikrinant stabilią ir vibracijoms atsparią jungtį.
Standartiniai 3,81 mm gnybtai: Suderinami su Arduino UNO ir MEGA2560 plokštėmis, užtikrinant maksimalų suderinamumą.
Plati I/O jungčių zona: Palengvina kelių įrenginių ir jutiklių prijungimą.
Dvipusė prototipavimo zona: Leidžia montuoti ir lituoti komponentus tiesiai ant plokštės kuriant individualias grandines.
Aiškus kontaktų žymėjimas: Lengvai identifikuojama kiekviena jungtis, kad būtų išvengta klaidų.
Moteriški kontaktai kitų Shield plokščių sudėjimui: Suderinama su kitais moduliais funkcijoms išplėsti.
Reset mygtukas ir LED prie D13 kontakto: Integruotos funkcijos, palengvinančios testavimą ir paleidimą iš naujo.
Skylės tvirtinimui: Leidžia pritvirtinti Shield prie Arduino plokštės varžtais, kad būtų didesnis stabilumas.

Tipinis naudojimas: Idealiai tinka kūrėjams ir profesionalams, kuriems reikia patikimo sprendimo prototipavimui ir montavimui elektronikos projektuose, pramoninėje automatizacijoje ir galutiniuose gaminiuose, kuriems reikalingos saugios ir ilgaamžės jungtys.

Suderinamumas: Suderinamas tik su Arduino UNO ir MEGA2560 plokštėmis, užtikrinant tikslų pritaikymą ir pilną funkcionalumą.

Pakuotės turinys:

1 vnt. Proto Screw Shield su varžtiniais gnybtais Arduino UNO ir MEGA2560.

Varžtiniai gnybtai saugiam ir stabiliam prijungimui
Suderinamas su Arduino UNO ir MEGA2560
Standartiniai 3,81 mm gnybtai maksimaliam suderinamumui
Dvipusė prototipavimo zona tiesioginiam litavimui
Moteriški kontaktai kitų Shield plokščių ar plėtinių sudėjimui
Yra reset mygtukas ir LED prie D13 kontakto
Tvirtinimo skylės varžtams su Arduino
Puikiai tinka pramoniniams ir automatizavimo projektams

Klientų klausimai ir atsakymai

Kokius privalumus suteikia Proto Screw Shield, palyginti su standartiniais prototipavimo shield be varžtinių gnybtų?

Proto Screw Shield leidžia tvirtinti laidus varžtiniais gnybtais, todėl mechaninis ir elektrinis sujungimas yra saugesnis nei naudojant įprastus headers. Ši savybė leidžia naudoti storesnius laidus, kas naudinga pramoninėje aplinkoje arba prototipuose, veikiamuose vibracijos. Pagrindinis trūkumas – šiek tiek didesnis dydis ir mažesnis prijungimo/atjungimo greitis nei naudojant standartinius jumpers.

Kokios yra pagrindinės shield medžiagos, matmenys ir svoris?

Shield pagamintas iš dvipusės FR4 stiklo pluošto PCB plokštės, standartinių 3,81 mm varžtinių gnybtų, moteriškų kaiščių ir bazinių komponentų (mygtuko, LED). Tipiniai matmenys yra 70 mm x 54 mm x 20 mm (sumontuoto), o apytikris svoris – 40 g. Priklausomai nuo partijos, galimi nedideli skirtumai.

Su kokiomis kitomis Arduino versijomis ar klonais šis shield suderinamas?

Shield tiesiogiai montuojamas ant originalių arba kloninių Arduino UNO ir MEGA2560 plokščių, jei laikomasi to paties kaiščių išdėstymo. Jis fiziškai nesuderinamas su kitokio formato plokštėmis (pavyzdžiui, Nano, Leonardo, Due) be specialių adapterių.

Kokių priežiūros priemonių reikia, kad varžtiniai gnybtai išliktų laidūs ir patvarūs?

Rekomenduojama nepalikti per ilgų nuogų laidų galų ir periodiškai tikrinti varžtų prisukimą, kad būtų išvengta blogo kontakto ar atsilaisvinimo dėl vibracijos. Agresyvioje aplinkoje patariama periodiškai valyti kontaktus ir vengti ilgalaikės drėgmės, nes varžtai yra nikeliuoto plieno ir gali rūdyti tiesiogiai veikiami drėgmės.

Ar Proto Screw Shield atitinka kokius nors elektros saugos standartus ir ar yra atsarginių dalių, jei sugenda gnybtai?

Produktas skirtas prototipavimui ir mokymui, todėl neturi konkrečių sertifikatų (pvz., CE ar RoHS, garantuotų gamykloje). Varžtiniai gnybtai yra standartinės 3,81 mm detalės, kurias galima lengvai pakeisti bendrosios elektronikos atsarginėmis dalimis. Jei atliekate keitimą, tikslinimui pasitikrinkite jungčių datasheet.

Su kokiomis Arduino plokštėmis suderinamas Proto Screw Shield?

Jis suderinamas tik su Arduino UNO ir MEGA2560 plokštėmis.

Ar su šiuo Shield galima naudoti storesnius laidus?

Taip, dėl varžtinių gnybtų galima tvirtinti storesnius laidus nei tradiciniuose prototipų sprendimuose.

Ar yra prototipavimo zona?

Taip, jis turi dvipusę prototipavimo zoną komponentams montuoti ir lituoti tiesiai.

Ar Shield galima pritvirtinti prie Arduino plokštės?

Taip, jis turi tvirtinimo skyles, kad Shield būtų galima pritvirtinti varžtais prie Arduino plokštės.

Kas įeina į pakuotę?

Į pakuotę įeina 1 vnt. Proto Screw Shield su varžtiniais gnybtais.
