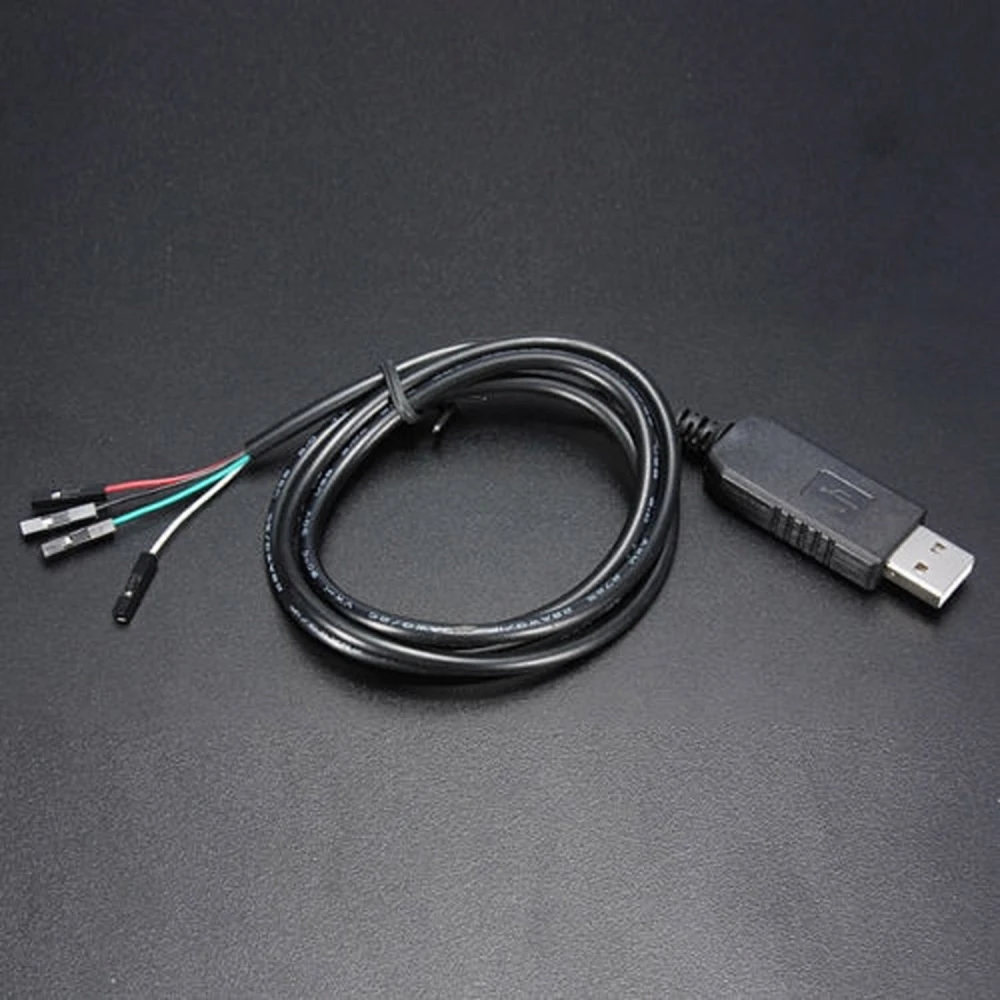

USB į RS232 TTL PL2303HX adapterio kabelis Arduino
Prekės ženklas: satkit
PVM įskaičiuotas (Be PVM: 2,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 2,32€ | -4% |
| 10+ | 2,20€ | -9% |
| 20+ | 1,82€ | -25% |
USB į RS232 TTL PL2303HX adapterio kabelis Arduino yra keitiklio modulis, leidžiantis prijungti RS232 TTL įrenginius arba kūrimo plokštes (DEMO BRD) prie kompiuterio per standartinį USB prievadą. Šis adapteris yra praktiškas ir efektyvus sprendimas tiems, kurie dirba su Arduino ir kitomis elektroninėmis sistemomis, kurioms reikalingas TTL nuoseklusis ryšys.
Pagrindinės savybės:
- Integruotas lustas: TTL COM PC-PL2303HX, kuris palengvina automatinį konvertavimą tarp USB ir RS232 TTL.
- Jungtys: standartinis USB tipo A kištukas ir 4 kontaktų TTL jungtis, kad būtų lengva integruoti.
- Kabelio ilgis: 1000 mm (39 3/8 pulgadas), suteikiantis lankstumo jungiant.
- Operacinių sistemų suderinamumas: Suderinamas su Linux, Mac OS, WinCE, Windows XP, 2003, Vista ir Windows 7. Nesuderinamas su Windows 8 ir Windows 10.
- Kabelio spalvos ir funkcijos:
- Juoda: GND (žemė)
- Žalia: TXD (duomenų siuntimas)
- Balta: RXD (duomenų priėmimas)
- Raudona: VCC (5V maitinimas)
- Prijungimo būdas: Naudoja tris pagrindines linijas (RX, TX, GND) ir VCC maitinimą paprastam ir saugiam prijungimui.
- Svarbi pastaba: Kad išvengtumėte pažeidimų, prieš prijungdami prie kompiuterio nustatykite džemperį, kad pasirinktumėte 3.3V arba 5.0V išėjimą pagal mikrovaldikliui reikalingą maitinimą.
Tipiniai naudojimo atvejai:
- Kūrimas ir testavimas su Arduino plokštėmis ir kitais mikrovaldikliais.
- RS232 TTL įrenginių prijungimas prie šiuolaikinių kompiuterių be nuosekliojo prievado.
- Elektronikos projektai, kuriems reikalingas USB į TTL nuoseklusis ryšys.
Suderinamumas ir palaikymas: Šis adapteris palaiko Linux, Mac OS, WinCE ir Windows (XP, 2003, Vista ir 7) sistemas. Jis neveikia su Windows 8 ir Windows 10, todėl prieš perkant rekomenduojama pasitikrinti operacinę sistemą. Windows skirtus PL2303 tvarkykles galima atsisiųsti iš oficialių svetainių.
Pakuotės turinys:
- 1 x USB į RS232/TTL PL2303HX adapterio kabelis
Šis produktas idealiai tinka mėgėjams ir profesionalams, kuriems reikia patikimo sprendimo prijungti RS232 TTL įrenginius prie kompiuterių per USB, ypač kuriant su Arduino.
- Integruotas TTL COM PC-PL2303HX lustas automatiniam konvertavimui
- USB tipo A kištukas ir 4 kontaktų TTL jungtis
- 1000 mm kabelis lankstesniam prijungimui
- Suderinamas su Linux, Mac, WinCE, Windows XP, 2003, Vista ir 7
- Nesuderinamas su Windows 8 ir Windows 10
- Kabelio spalvos: juoda (GND), žalia (TXD), balta (RXD), raudona (VCC 5V)
- Prijungimas per tris pagrindines linijas RX, TX, GND ir VCC maitinimą
- Pridedamas džemperis 3.3V arba 5.0V išėjimui pasirinkti
- Tinka Arduino projektams ir RS232 TTL įrenginiams
Klientų klausimai ir atsakymai
Kokius privalumus turi PL2303HX adapteris, palyginti su kitais USB į TTL keitiklių lustais, tokiais kaip CH340 ar FT232RL?
PL2303HX išsiskiria plačiu suderinamumu su senesnėmis operacinėmis sistemomis (Windows XP, Vista, 7, Linux ir Mac) bei paprastu naudojimu kūrimo plokštėse. Tačiau FT232RL lustas paprastai turi geresnį palaikymą naujesnėse sistemose ir tvarkyklių atnaujinimuose, o CH340 yra pigesnis, bet kartais mažiau stabilus ilgesnėse transmisijose. PL2303HX patogus projektams, kuriuose svarbiausias suderinamumas su senesnėmis sistemomis.
Kokie yra šio USB į RS232/TTL adapterio matmenys, svoris ir kas tiksliai įeina į dėžutę?
Adapterį sudaro maždaug 1000 mm ilgio kabelis su USB A tipo vyrišku jungtimi ir 4 kontaktų TTL jungtimi. Svoris paprastai yra mažesnis nei 50 g. Pakuotėje yra tik PL2303HX adapterio kabelis, be papildomų priedų.
Kokia procedūra rekomenduojama tinkamam adapterio prijungimui ir montavimui prie 3,3 V arba 5 V mikrovaldiklio?
Norėdami prijungti adapterį prie mikrovaldiklio, įsitikinkite, kad džemperis nustatytas pagal tai, ar naudojate 3,3 V, ar 5 V maitinimą, ir jungimą atlikite tik tada, kai adapteris NĖRA prijungtas prie kompiuterio (kad išvengtumėte pažeidimų dėl srovės). Dažniausiai ryšiui naudojami GND, TXD ir RXD kontaktai. Prieš jungdami visada patikrinkite loginių lygių atitikimą.
Kokios dažniausios problemos gali kilti naudojant tokio tipo adapterio kabelį ir kaip jas išspręsti?
Dažnos problemos: tvarkyklių nesuderinamumas naujesnėse Windows versijose, COM prievado aptikimo klaida ir TX/RX signalo sukeitimas. Norėdami tai išspręsti, naudokite palaikomas sistemas, atsisiųskite specifinę PL2303HX tvarkyklę ir patikrinkite teisingą signalų sujungimą (TX į RX ir RX į TX). Nepavykus aptikti įrenginio naujesnėse Windows versijose, sprendimas dažnai nėra garantuotas.
Su kokiomis operacinėmis sistemomis suderinamas šis adapteris?
Jis suderinamas su Linux, Mac OS, WinCE ir Windows XP, 2003, Vista bei 7. Nesuderinamas su Windows 8 ir Windows 10.
Ar galiu naudoti šį adapterį su Windows 10?
Ne, šis adapteris neveikia su Windows 8 ir Windows 10 dėl PL2303 tvarkyklių nesuderinamumo.
Koks yra adapterio kabelio ilgis?
Kabelio ilgis yra 1000 mm (39 3/8 pulgadas), todėl pakanka lankstumo patogiam prijungimui.
Kokius kontaktus turi TTL jungtis?
Ji turi keturis kontaktus: GND (juoda), TXD (žalia), RXD (balta) ir VCC 5V (raudona).
Ar prieš naudojant adapterį reikia ką nors nustatyti?
Taip, reikia sureguliuoti džemperį, kad pasirinktumėte tinkamą įtampą (3.3V arba 5.0V), kad būtų išvengta prijungto įrenginio pažeidimo.
