14 TO220 įtampos reguliatorių rinkinys – L7805 iki L7824 ir LM317T

Name: 14 TO220 įtampos reguliatorių rinkinys – L7805 iki L7824 ir LM317T
Brand: satkit
SKU: I030301-pack-14-reguladores
Price: 3.11 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

Išsaugoti 8% Buvo: 3,39€

3,11€

PVM įskaičiuotas (Be PVM: 2,57€)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	3,25€	-4%
10+	3,08€	-9%
20+	2,71€	-20%

Yra sandėlyje - Išsiunčiama nedelsiant

Standartinis pristatymas Tr, Bal 22 - Pn, Bal 24

Skubus pristatymas Pr, Bal 20 - An, Bal 21

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

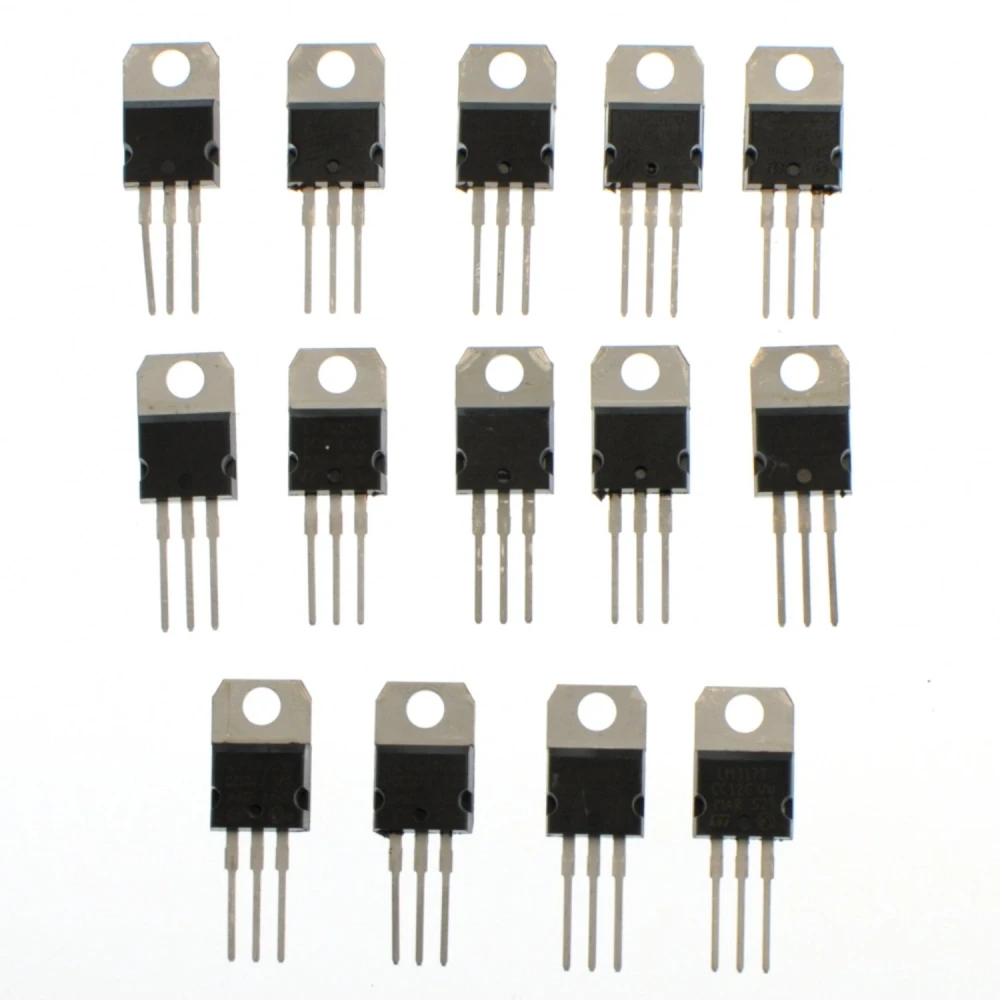

Šis 14 TO220 įtampos reguliatorių rinkinys suteikia išsamų sprendimą jūsų elektronikos projektams ir remontui. Jame yra įvairių modelių, pritaikytų skirtingiems įtampos reguliavimo poreikiams – nuo 5V iki 24V, taip pat reguliuojami reguliatoriai.

Rinkinio turinys:

1x L7805 (5V)
1x L7806 (6V)
1x L7808 (8V)
1x L7809 (9V)
1x L7812 (12V)
1x L7815 (15V)
1x L7824 (24V)
1x L7905 (Neigiamas reguliatorius 5V)
1x L7906 (Neigiamas reguliatorius 6V)
1x L7908 (Neigiamas reguliatorius 8V)
1x L7909 (Neigiamas reguliatorius 9V)
1x L7912 (Neigiamas reguliatorius 12V)
1x L7915 (Neigiamas reguliatorius 15V)
1x LM317 (Reguliuojamas reguliatorius)

Pagrindinės savybės:

Platus teigiamų ir neigiamų reguliatorių pasirinkimas.
Įtrauktas reguliuojamas LM317 reguliatorius didesniam lankstumui.
TO220 korpusas, lengvai montuojamas ir išsklaidantis šilumą.
Idealiai tinka elektronikos projektams, remontui ir prototipams.
Suderinamas su įvairiomis įtampos reguliavimo paskirtimis.

Tipiniai naudojimo būdai:

Stabilizuoti maitinimo šaltiniai elektroninėms grandinėms.
DIY projektai ir prototipai, kuriems reikia skirtingų įtampų.
Elektroninės įrangos remontas ir priežiūra.
Mokomieji projektai, skirti įtampos reguliavimo principams pažinti.

Suderinamumas: Šis rinkinys suderinamas su dauguma elektronikos projektų ir įrenginių, kuriems reikalingas stabilus ir patikimas įtampos reguliavimas. Dėl TO220 korpuso jį lengva integruoti į esamas plokštes ir sistemas.

Su šiuo satkit TO220 įtampos reguliatorių rinkiniu turėsite universalią ir išsamią priemonę visiems elektronikos įtampos reguliavimo poreikiams.

Įeina 14 TO220 formato įtampos reguliatorių.
Modeliai nuo L7805 (5V) iki L7824 (24V) ir neigiami reguliatoriai L7905 iki L7915.
Įtrauktas reguliuojamas LM317 reguliatorius individualiai įtampai.
Tinka elektronikos projektams, remontui ir prototipams.
Lengvas montavimas ir šilumos išsklaidymas dėl TO220 korpuso.

Klientų klausimai ir atsakymai

Kokios yra pagrindinės funkcijos ir nauda įtraukiant 14 skirtingų įtampos reguliatorių į vieną rinkinį?

Rinkinys suteikia didelį universalumą elektronikos projektams, nes kiekvienas reguliatorius tiekia skirtingą fiksuotą arba reguliuojamą įtampą, apimant diapazonus nuo +5V iki +24V ir neigiamas nuo -5V iki -15V, taip pat reguliuojamą modelį (LM317T). Tai leidžia vartotojui pritaikyti rinkinį įvairiems maitinimo šaltinių poreikiams, neperkant kiekvieno reguliatoriaus atskirai.

Kokios yra pagrindinės įtrauktų reguliatorių techninės specifikacijos (dydis, korpusas, įtampos tolerancija ir maksimali srovė)?

Visi įtraukti reguliatoriai naudoja TO220 korpusą, kurio standartiniai matmenys yra apie 10 mm x 15 mm x 4,5 mm. Tipinė reguliavimo tolerancija yra ±2% iki ±4%. Maksimali išėjimo srovė paprastai yra 1,0–1,5 A, priklausomai nuo modelio, o rekomenduojama maksimali įėjimo įtampa yra 35V DC (nuo žemės potencialo) teigiamiems ir neigiamiems modeliams. LM317T reguliuojamas nuo 1,25V iki 37V.

Ar šie reguliatoriai suderinami su AC ir DC maitinimo šaltiniais, ir į ką reikia atkreipti dėmesį dėl filtravimo bei šilumos išsklaidymo?

Jie suderinami tik su DC įtampa įėjime. Jei naudojamas AC šaltinis, prieš paduodant į reguliatorių jis turi būti tinkamai išlygintas ir filtruotas. Labai svarbu naudoti gerą filtravimo kondensatorių (≥ 470 μF) įėjime ir, esant didesnėms apkrovoms ar dideliems įtampos skirtumams, prie TO220 korpuso rekomenduojama pritvirtinti šilumos radiatorių, kad jungties temperatūra neviršytų 125 °C.

Kokios dažniausios problemos gali kilti naudojant šiuos reguliatorius ir kaip jas išspręsti?

Dažniausios problemos yra perkaitimas (dėl radiatoriaus trūkumo), per dideli įtampos kritimai (jei įėjimo įtampa labai artima išėjimo įtampai) ir triukšmas išėjime (dėl nepakankamo filtravimo). Kad to išvengtumėte, laikykitės minimalaus įėjimo/išėjimo skirtumo (tipinis Dropout 2V), naudokite radiatorių, jei srovė viršija 0,5A, ir įdėkite duomenų lapuose rekomenduojamus filtravimo kondensatorius.

Kokie praktiniai skirtumai tarp fiksuoto reguliatoriaus, pvz., L7805, ir reguliuojamo, pvz., LM317, ir kada verta naudoti kiekvieną?

L7805 ir panašūs modeliai tiekia fiksuotą, iš anksto nustatytą įtampą, todėl jie idealiai tinka grandinėms, kur reikia stabilios ir žinomos įtampos. LM317 yra reguliuojamas (1,25V–37V diapazonas) ir naudingas, kai reikia individualiai pritaikytos ar eksperimentinės įtampos. Pasirinkimas priklauso nuo to, ar grandinei reikia lankstumo (LM317), ar paprastumo ir stabilumo (fiksuoti reguliatoriai).

Kokius modelius sudaro TO220 įtampos reguliatorių rinkinys?

Rinkinį sudaro 14 reguliatorių: L7805, L7806, L7808, L7809, L7812, L7815, L7824, L7905, L7906, L7908, L7909, L7912, L7915 ir LM317.

Kuo skiriasi L7805 ir L7824 reguliatoriai?

L7805 reguliuoja iki 5V, o L7824 – iki 24V; abu yra teigiami reguliatoriai TO220 formate.

Kam naudojamas į rinkinį įtrauktas LM317 reguliatorius?

LM317 yra reguliuojamas reguliatorius, leidžiantis nustatyti skirtingas išėjimo įtampas pagal projekto poreikį.

Ar šie reguliatoriai tinka įprastiems elektronikos projektams?

Taip, šie reguliatoriai suderinami su dauguma elektronikos projektų, kuriems reikia stabilios ir reguliuojamos įtampos.
