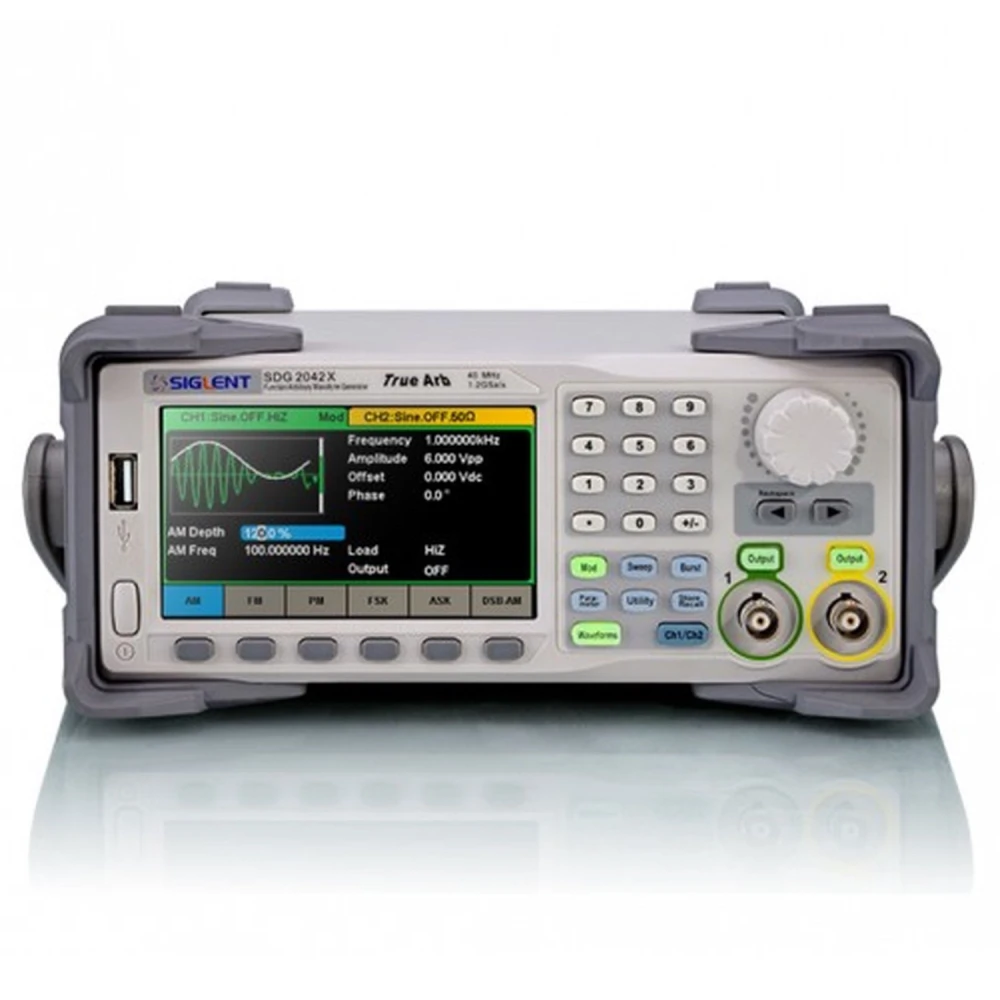

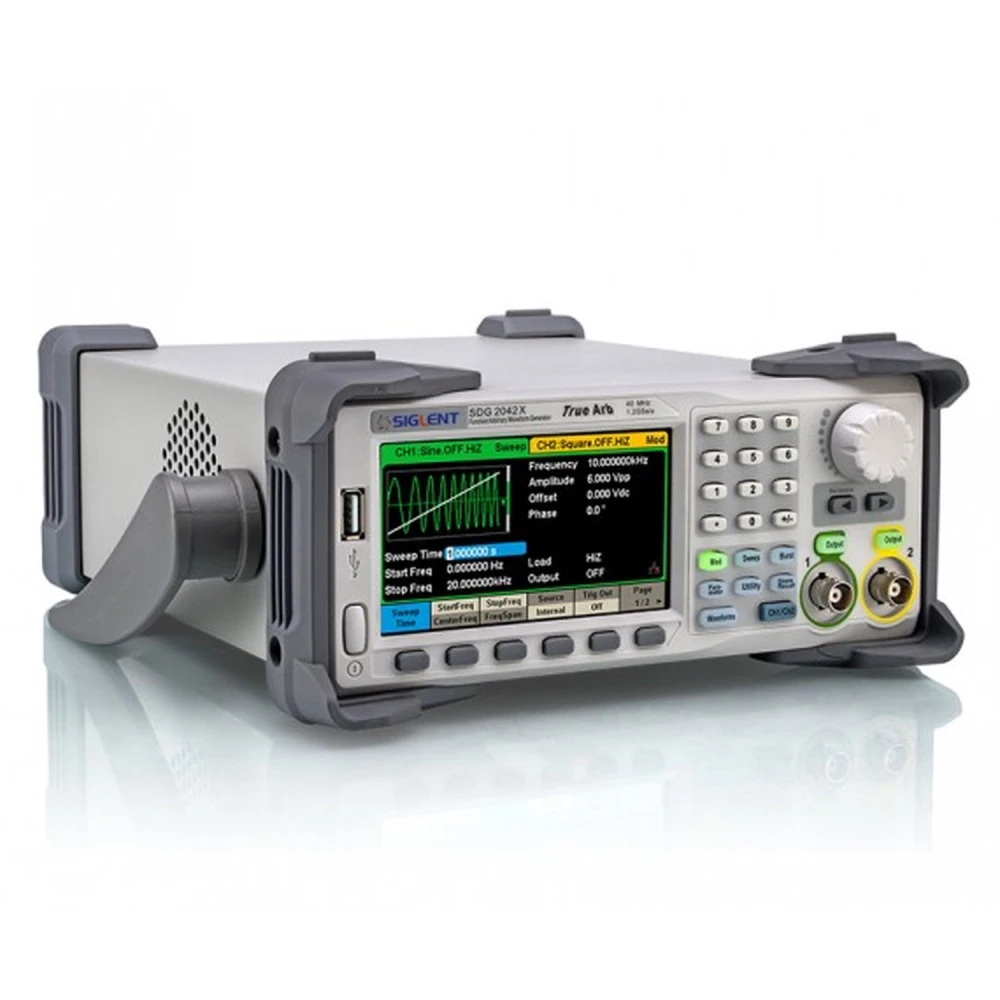

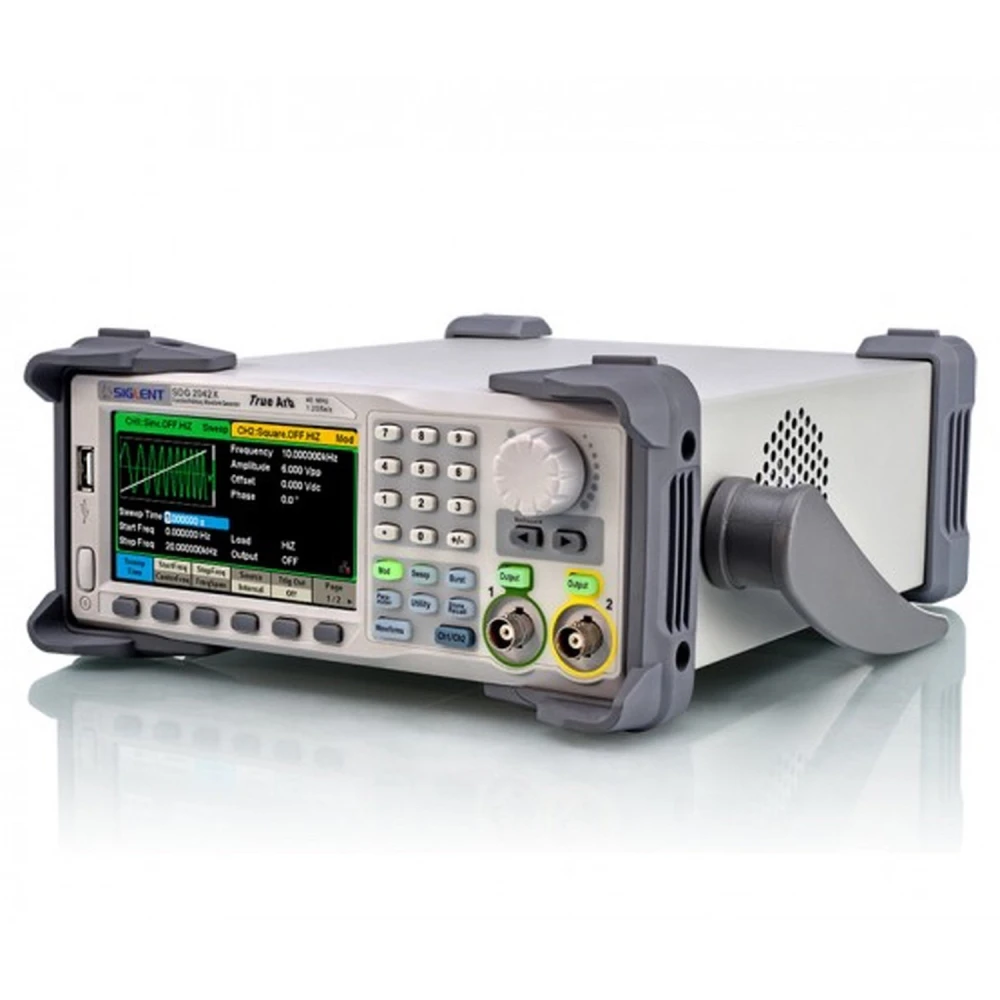

Siglent SDG2042X 2 kanalų funkcijų generatorius, 40 MHz
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 450,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 522,72€ | -4% |
| 10+ | 511,83€ | -6% |
| 20+ | 490,05€ | -10% |
Siglent SDG2042X funkcijų generatorius yra pažangus įrenginys, skirtas elektronikos taikymams, kuriems reikalingi tikslūs ir patikimi signalai. Su dviem nepriklausomais kanalais ir 40 MHz juostos pločiu šis generatorius leidžia kurti įvairias bangų formas laboratoriniams bandymams ir plėtrai.
Šiame modelyje įdiegta TrueArb technologija, kuri generuoja savavališkas bangų formas taškas po taško, pašalindama drebėjimą ir tipinius kitų DDS metodų iškraipymus. Tai užtikrina stabilų signalą, kurio drebėjimas mažesnis nei 150 ps, todėl jis tinka jautriems matavimams ir eksperimentams.
Be to, jame yra inovatyvi EasyPulse funkcija, leidžianti generuoti kvadratinius signalus arba impulsus su tiksliai reguliuojamu kilimo ir kritimo laiku bei mažu drebėjimu, pranokstant tradicinius DDS generatorių apribojimus.
SDG2042X palaiko kelis skaitmeninės ir analoginės moduliacijos režimus, tokius kaip AM, FM, PM, FSK, ASK ir DSB-AM, tiek vidinius, tiek išorinius, todėl lengviau imituoti skirtingus signalo scenarijus.
Tarp išskirtinių funkcijų yra:
- Rafų (burst) generavimas sinusinėms, kvadratinėms, rampa ir savavališkoms bangoms su fazės ir trukmės valdymu.
- Linijiniai ir logaritminiai skenavimo (sweep) režimai su kylančia arba besileidžiančia kryptimi, naudingi dažninės charakteristikos analizei.
- Integruotas dažnio skaitiklis, kurio diapazonas nuo 0.1 Hz iki 200 MHz, nepriklausomas nuo išėjimo kanalų.
Pagrindinės specifikacijos:
- Maksimalus juostos plotis: 40 MHz
- Dažnio skiriamoji geba: 1 µHz
- Mėginių ėmimo sparta: 300 MSa/s, su interpolacija iki 1.2 GSa/s
- Maksimali išėjimo įtampa: 20 Vpp
- Kanalų skaičius: 2
Šis generatorius tinka įvairioms elektronikos sritims – nuo grandinių kūrimo ir testavimo iki techninio mokymo ir tyrimų. Intuityvi sąsaja su jutikliniu ekranu palengvina signalų nustatymą ir valdymą.
Pastaba: Šiuo metu šis produktas neturimas sandėlyje. Rekomenduojame peržiūrėti alternatyvas arba susisiekti su mūsų aptarnavimo skyriumi dėl pranešimų apie prieinamumą.
- Funkcijų generatorius su 2 nepriklausomais kanalais
- 40 MHz juostos plotis tiksliems signalams
- Maksimali 1.2 GSa/s mėginių ėmimo sparta su interpolacija
- 8 Mpts vidinė atmintis savavališkoms bangų formoms
- TrueArb technologija mažiems iškraipymams ir drebėjimui (<150 ps)
- EasyPulse impulsams su reguliuojamu kilimo ir kritimo laiku
- AM, FM, PM, FSK, ASK ir DSB-AM moduliacija vidinė ir išorinė
- Burst funkcija signalams su fazės ir trukmės valdymu
- Linijiniai ir logaritminiai skenavimo režimai su konfigūruojamais trigeriais
- Integruotas dažnio skaitiklis nuo 0.1 Hz iki 200 MHz
Klientų klausimai ir atsakymai
Kokius privalumus suteikia TrueArb technologija, palyginti su tradiciniais DDS generatoriais, generuojant savavališkus signalus?
Siglent TrueArb technologija pašalina tipines DDS problemas, tokias kaip jitter ir iškraipymai, nes bangos formos generuojamos taškas po taško iš atminties. Dėl to gaunamas labai mažas jitter (<150 ps) ir tikslus savavališkų signalų atkūrimas net ir sudėtingoms ar labai greitoms formoms, ko ne visada įmanoma pasiekti naudojant įprastą DDS.
Kokie yra įrenginio matmenys, svoris ir tikslus komplektacijos turinys?
SDG2042X generatorius yra 261 mm × 112 mm × 331 mm dydžio ir sveria apie 3,35 kg. Standartinėje komplektacijoje yra: pagrindinis įrenginys, 2 BNC laidai, 1 maitinimo laidas, spausdintas vadovas ir CD su palaikymo programine įranga. Priklausomai nuo regiono, gali skirtis smulkūs priedai.
Kokie yra jo elektros reikalavimai ir suderinamumas integruojant laboratorijoje?

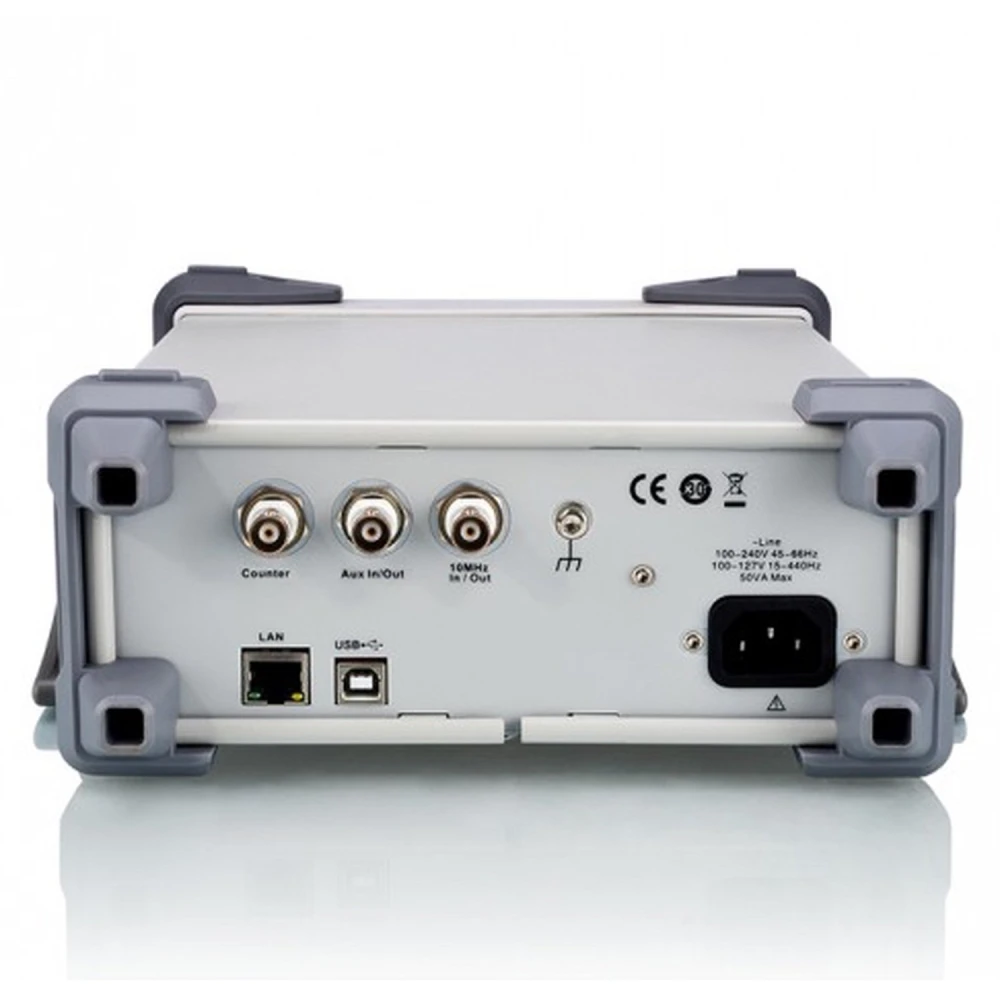

Įrenginys veikia su universalia AC maitinimo įtampa 100 V–240 V, 45–440 Hz, maksimalus suvartojimas – 40 W. Išėjimai yra standartinės BNC jungtys, suderinamos su dauguma laboratorinių instrumentų. Jis tinka aplinkoms su stabiliu tinklo įtampu ir efektyviu įžeminimu.
Kokios yra SDG2042X priežiūros rekomendacijos ir garantijos bei atsarginių dalių galimybės?
Reikia periodiškai valyti išorę ir vengti dulkių bei drėgmės poveikio. Vidiniai ventiliatoriai veikia automatiškai, todėl rekomenduojama laikyti ventiliacijos groteles neužblokuotas. Standartinė garantija paprastai yra 3 metai, dalims ir darbui, nors ji gali skirtis pagal regioną. Siglent siūlo atsargines dalis ir autorizuotą techninį aptarnavimą; dėl garantinio aptarnavimo kreipkitės į oficialius platintojus.
Kiek kanalų turi Siglent SDG2042X?
Siglent SDG2042X funkcijų generatorius turi 2 nepriklausomus kanalus, leidžiančius vienu metu generuoti signalus.
Koks yra maksimalus šio generatoriaus juostos plotis?
Siglent SDG2042X maksimalus juostos plotis yra 40 MHz, todėl jis tinka įvairioms elektronikos taikymo sritims.
Kokias specialias technologijas turi SDG2042X?
Jame yra TrueArb technologija tiksliam savavališkų bangų formų generavimui ir EasyPulse impulsams su mažu drebėjimu bei reguliuojamu kilimo ir kritimo laiku.
Ar Siglent SDG2042X galima įsigyti iš karto?
Šiuo metu produktas neturimas sandėlyje. Rekomenduojama susisiekti su pardavėju dėl prieinamumo arba alternatyvų.
Kokius moduliacijos tipus palaiko šis generatorius?
Jis palaiko AM, FM, PM, FSK, ASK ir DSB-AM moduliaciją tiek vidinę, tiek išorinę, todėl tinka įvairiems signalo taikymams.
