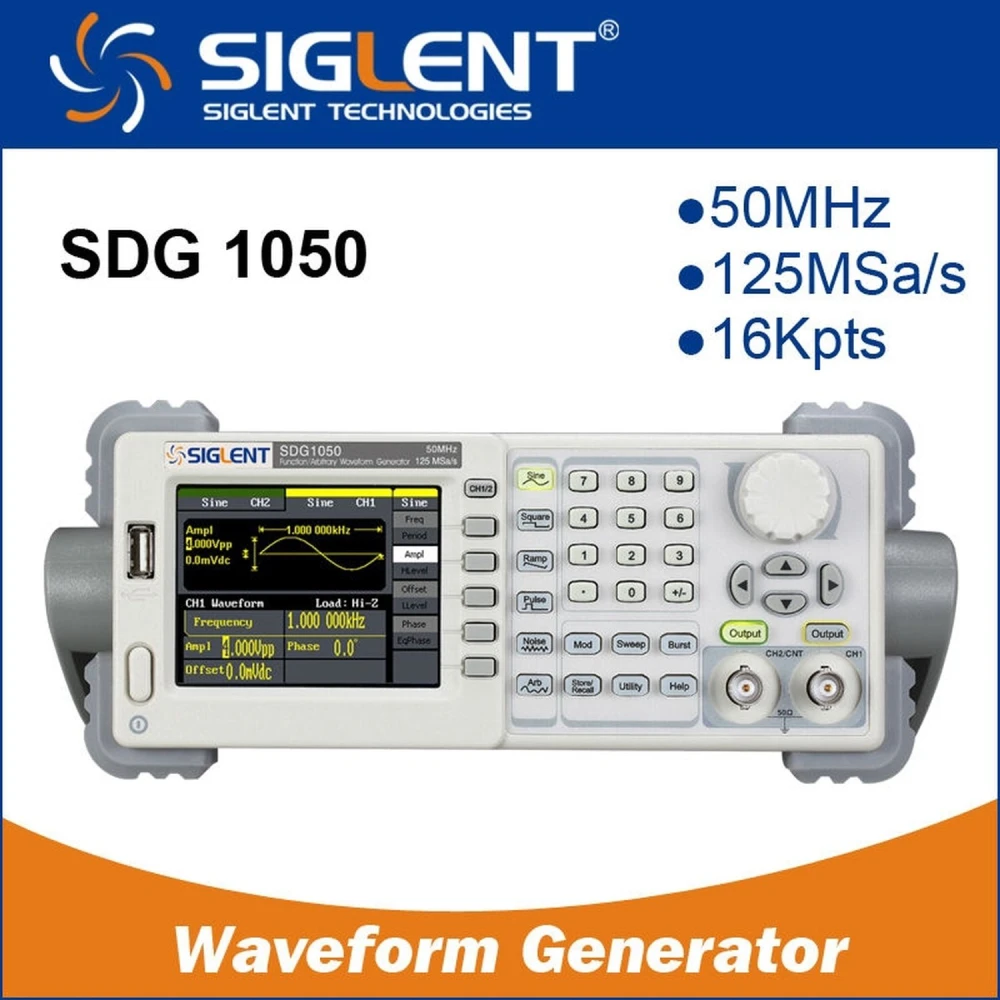

Siglent SDG1050 50MHz funkcijų generatorius – didelis tikslumas
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 350,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 406,56€ | -4% |
| 10+ | 398,09€ | -6% |
| 20+ | 381,15€ | -10% |
Siglent SDG1050 50MHz funkcijų generatorius yra pažangus įrenginys, sukurtas užtikrinti aukštos kokybės ir tikslius signalus elektronikos bei laboratorinėse taikymuose. Dėl DDS (Direct Digital Synthesis) technologijos ir dvigubo išėjimo su reguliuojama faze šis generatorius leidžia naudoti platų bangų formų ir moduliacijų pasirinkimą, kad atitiktų įvairius techninius poreikius.
Pagrindinės savybės:
- Maksimalus išėjimo dažnis 50MHz, idealiai tinka bandymams ir elektronikos kūrimui.
- 125 MSa/s mėginių ėmimo sparta ir 14 bitų vertikali raiška tiksliems signalams.
- 16Kpts bangos ilgis leidžia generuoti sudėtingas ir detalias bangų formas.
- 5 standartinių bangų formų išėjimas ir 48 vidinės arbitražinės bangų formos maksimaliam universalumui.
- Platus dažnio skaitiklis iki 200MHz tiksliems matavimams.
- Įvairios moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ir Burst pažangioms taikymo sritims.
- USB Host ir Device jungiamumas, palaikomas duomenų saugojimas USB laikmenoje ir suderinama programinė įranga.
- Suderinamumas su SDS1000 serijos skaitmeniniais osciloskopais ir pasirenkamas nuotolinis valdymas per GPIB prievadą.
Techninės specifikacijos:
- Modelis: SDG1050
- Išėjimo kanalai: 2
- Dažnio raiška: 1 μHz
- Bangų formos: sinusinė, kvadratinė, rampa, impulsas, Gauso baltasis triukšmas ir 48 integruotos arbitražinės formos.
- Sinusinės ir kvadratinės bangos diapazonas: 1 μHz iki 50MHz
- Impulso diapazonas: 500 μHz iki 5MHz
- Rampo diapazonas: 1 μHz iki 300KHz
- Gauso baltasis triukšmas su 50MHz (-3dB) juostos pločiu
- Papildomos funkcijos: dažnio skaitiklis nuo 100 mHz iki 200 MHz
- Išmatavimai: 229 mm x 105 mm x 281 mm
Tipiniai naudojimo atvejai:
Šis generatorius idealiai tinka elektronikos laboratorijoms, grandinių kūrimui ir bandymams, techniniam mokymui bei projektams, kuriems reikia tikslių ir moduliuotų signalų. Dėl galimybės generuoti kelias bangų formas ir moduliacijas jis tinka signalų imitavimui, įrenginių atsako bandymams ir pažangiems eksperimentams.
Suderinamumas:
Suderinamas su SDS1000 serijos skaitmeniniais osciloskopais, todėl lengva integruoti į matavimo ir valdymo sistemas. Be to, USB prievadas ir USB-GPIB adapterio parinktis leidžia lengvai prijungti įrenginį ir atnaujinti programinę įrangą.
- DDS technologija su dvigubu išėjimu ir reguliuojama faze
- Maksimalus 50MHz dažnis ir 125 MSa/s mėginių ėmimo sparta
- 14 bitų vertikali raiška ir 16Kpts bangos ilgis
- 48 vidinės arbitražinės bangų formos ir 5 standartinės formos
- AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst moduliacijos funkcijos
- Dažnio skaitiklis iki 200MHz tiksliems matavimams
- USB Host ir Device jungiamumas, išorinio saugojimo palaikymas
- Suderinamas su SDS1000 skaitmeniniais osciloskopais ir pasirenkamu nuotoliniu valdymu
Klientų klausimai ir atsakymai
Kokios yra šio generatoriaus medžiagos ir matmenys bei kas įeina į komplektą jį perkant?
SDG1050 generatorius pagamintas iš sustiprinto ABS plastiko korpuso, skirto laboratorijai. Jo apytiksliai matmenys yra 260 mm × 105 mm × 295 mm, o svoris – apie 3 kg. Dėžėje paprastai yra generatorius, maitinimo laidas, 2 BNC laidai, vartotojo vadovas ir CD su programine įranga. Komplektacija gali skirtis priklausomai nuo regiono ar platintojo.
Su kokiomis sistemomis ir įranga jis suderinamas ir kokias jungtis naudoja signalų išėjimui?
SDG1050 suderinamas su osciloskopais, bandymų stendais ir automatizavimo sistemomis, kurios priima standartinius analoginius signalus per BNC jungtis. Jį galima integruoti su PC programine įranga (per USB) ir su įrenginiais, palaikančiais GPIB ryšį (pasirinktinai). Darbinė įtampa yra 100–240 V AC, 50/60 Hz, todėl jis tinka daugumai laboratorijų.
Į ką turėčiau atsižvelgti jį montuodamas ir kaip atnaujinamas firmware?
Montavimui reikia stabilaus paviršiaus, tinkamos ventiliacijos ir patikimo įžeminimo. Svarbu naudoti komplekte esančius arba lygiaverčių specifikacijų laidus, kad būtų išvengta trukdžių. Firmware atnaujinama per USB Host prievadą pagal gamintojo instrukcijas; rekomenduojama prieš tai pasidaryti atsarginę kopiją ir patikrinti failų vientisumą, kad būtų išvengta rizikos.
Kokie jo našumo apribojimai bangų formų atžvilgiu ir kaip skiriamoji geba veikia šiuos signalus?
SDG1050 generuoja sinusines ir kvadratines bangas nuo 1 μHz iki 50 MHz, impulsines bangas iki 5 MHz ir savavališkas bangas iki 5 MHz. Jo vertikali skiriamoji geba yra 14 bitų, todėl signalą galima apibrėžti labai tiksliai reikliose aplikacijose. Tačiau bet koks savavališkų signalų generavimas per DDS turi signalo tikslumo ribas virš 5 MHz ir taip pat priklauso nuo maksimalios bangos atminties (16 kpts) prieinamumo.
Koks yra maksimalus Siglent SDG1050 išėjimo dažnis?
Maksimalus išėjimo dažnis yra 50 MHz.
Kiek išėjimo kanalų turi šis funkcijų generatorius?
Jis turi 2 nepriklausomus išėjimo kanalus.
Kokias bangų formas gali generuoti?
Gali generuoti sinusinę, kvadratinę, rampinę, impulsinę, Gauso baltojo triukšmo bangas ir 48 integruotas arbitražines bangų formas.
Ar jis suderinamas su kita matavimo įranga?
Taip, jis suderinamas su SDS1000 serijos skaitmeniniais osciloskopais ir gali būti valdomas nuotoliniu būdu per pasirenkamą GPIB prievadą.
Kokias moduliacijos funkcijas palaiko šis generatorius?
Jis palaiko AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ir Burst moduliaciją.
