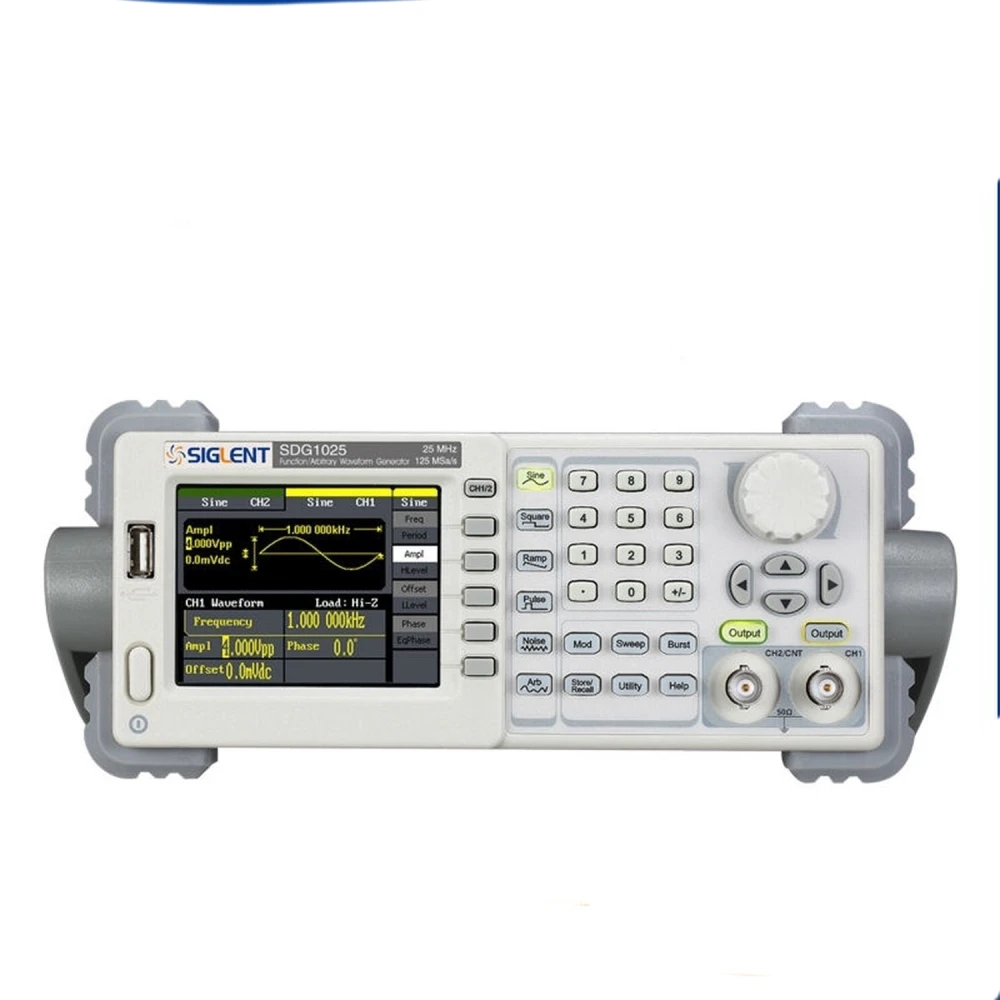

Siglent SDG1025 25MHz funkcijų generatorius elektronikai
Prekės ženklas: Siglent
PVM įskaičiuotas (Be PVM: 274,00€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 318,28€ | -4% |
| 10+ | 311,65€ | -6% |
| 20+ | 298,39€ | -10% |
Siglent SDG1025 25MHz funkcijų generatorius yra būtinas įrankis inžinieriams ir technikams, kuriems svarbus tikslumas ir universalumas generuojant elektroninius signalus. Įrenginys su DDS (Direct Digital Synthesis) technologija leidžia generuoti aukštos kokybės ir stabilumo signalus, todėl puikiai tinka laboratorijoms, produktų kūrimui ir elektronikos bandymams.
Pagrindinės savybės ir privalumai:
- DDS technologija su dviem išėjimais ir reguliuojama faze didesniam generuojamų signalų lankstumui.
- Didžiausias išėjimo dažnis 25MHz, tinkamas įvairioms elektronikos taikymo sritims.
- 125 MSa/s mėginių ėmimo sparta ir 14 bitų vertikali raiška užtikrina tikslius ir detalius signalus.
- 16Kpts bangos ilgis leidžia generuoti sudėtingas ir arbitrarines bangų formas.
- Įtrauktos 5 standartinės bangos formos (sinusinė, kvadratinė, rampa, impulsas, Gauso baltasis triukšmas) ir 48 integruotos arbitrarinės bangos formos įvairiems poreikiams.
- Aukštas tikslumas su integruotu dažnio skaitikliu, siekiančiu iki 200MHz.
- Išplėstinės moduliacijos funkcijos, tokios kaip AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ir Burst, specializuotiems bandymams.
- Standartinis ryšys per USB Host ir Device, U disko saugyklos palaikymas ir atnaujinimo galimybė per GPIB prievadą.
- Suderinamumas su SDS1000 serijos skaitmeniniais osciloskopais ir nuotolinis valdymas efektyviai integracijai į matavimo sistemas.
Techninės specifikacijos:
- Modelis: SDG1025
- Didžiausias išėjimo dažnis: 25MHz
- Išėjimo kanalai: 2
- Mėginių ėmimo sparta: 125 MSa/s
- Bangos ilgis: 16 kpts
- Dažnio raiška: 1 μHz
- Vertikali raiška: 14 bits
- Bangos formos: sinusinė, kvadratinė, rampa, impulsas, Gauso baltasis triukšmas, 48 integruotos arbitrarinės bangos formos
- Bangų diapazonas:
- Sinusinė banga: 1 μHz iki 25MHz
- Kvadratinė banga: 1 μHz iki 25MHz
- Impulsas: 500 μHz iki 5MHz
- Rampa: 1 μHz iki 300KHz
- Gauso baltasis triukšmas: 25MHz (-3dB) juostos plotis
- Arbitrarinė banga: 1 μHz iki 5MHz
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Dažnio skaitiklis: 100 mHz iki 200 MHz
- Ryšys: USB Host & Device, pasirenkamas USB-GPIB prievadas
- Dydis: 229mm × 105mm × 281mm
Šis generatorius idealiai tinka tiems, kurie ieško patikimos įrangos signalų generavimui elektroninių grandinių kūrimo, testavimo ir priežiūros metu. Galimybė generuoti kelias bangų formas ir aukšta raiška daro jį nepakeičiamu profesionalioje ir mokomojoje aplinkoje.
Suderinamumas ir naudojimas:
Siglent SDG1025 lengvai prijungiamas prie skaitmeninių osciloskopų, ypač SDS1000 serijos, leidžiant kartu analizuoti signalus. USB sąsaja palengvina duomenų perdavimą ir programinės įrangos atnaujinimą, o GPIB prievado opcija išplečia integravimo galimybes automatizuotose sistemose.
Su pažangiomis moduliacijos funkcijomis ir plačiu dažnių diapazonu šis generatorius puikiai tinka elektronikos laboratorijoms, produktų kūrimui, techniniam mokymui ir elektroninių įrenginių bandymams.
- DDS technologija su dviem išėjimais ir reguliuojama faze
- Didžiausias išėjimo dažnis: 25MHz
- 125 MSa/s mėginių ėmimo sparta ir 14 bitų vertikali raiška
- 48 integruotos arbitrarinės bangos formos ir 5 standartinės formos
- Moduliacijos funkcijos: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integruotas dažnio skaitiklis iki 200MHz
- USB Host & Device ryšys, USB-GPIB prievado opcija
- Suderinamas su SDS1000 skaitmeniniais osciloskopais ir nuotoliniu valdymu
Klientų klausimai ir atsakymai
Kokios yra pagrindinės specifikacijos dėl skiriamosios gebos ir tikslumo, turinčios įtakos generuojamų signalų kokybei?
Generatorius naudoja 125 MSa/s mėginių ėmimo spartą, 14 bitų vertikalią skiriamąją gebą ir 1 µHz dažnio skiriamąją gebą. Tai suteikia pakankamą detalumą reiklioms laboratorinėms aplikacijoms, nors labai sudėtinguose signaluose ar ties maksimaliu dažniu gali atsirasti nedidelių DDS architektūrai būdingų artefaktų.
Ko reikia paleidimui ir kas yra dėžėje perkant SDG1025?
Įrenginys paprastai komplektuojamas su generatoriumi, maitinimo laidu, vadovu, dviem BNC laidais ir susijusia programine įranga. Pagrindiniam įrengimui reikia prijungti prie elektros tinklo (paprastai 100–240 V AC) ir sujungti su matavimo įranga per priekinėje dalyje esančias BNC jungtis.
Kaip SDG1025 palyginti su konkurentų funkcijų generatoriais 25 MHz diapazone?
Objektyviai lyginant, SDG1025 išsiskiria kainos ir kokybės santykiu, 14 bitų skiriamąja geba ir integruotų bangų formų įvairove. Palyginti su panašios klasės modeliais (pvz., Tektronix AFG1022), jis siūlo šiek tiek didesnį išėjimo dažnių diapazoną ir daugiau savavališkų bangų formų, nors brangesni įrenginiai gali turėti geresnį stabilumą ar pažangesnes funkcijas.
Koks yra didžiausias Siglent SDG1025 išėjimo dažnis?
Didžiausias išėjimo dažnis yra 25MHz.
Kiek išėjimo kanalų turi Siglent SDG1025 funkcijų generatorius?
Jis turi 2 išėjimo kanalus.
Kokias bangos formas gali generuoti šis generatorius?
Jis gali generuoti sinusinę, kvadratinę, rampą, impulsą, Gauso baltąjį triukšmą ir 48 integruotas arbitrarines bangos formas.
Ar jis suderinamas su kita matavimo įranga?
Taip, jis suderinamas su SDS1000 serijos skaitmeniniais osciloskopais ir palaiko nuotolinį valdymą.
Kokias ryšio galimybes siūlo Siglent SDG1025?
Jis siūlo USB Host ir Device jungtį, U disko saugyklos palaikymą ir atnaujinimo galimybę per GPIB prievadą.
