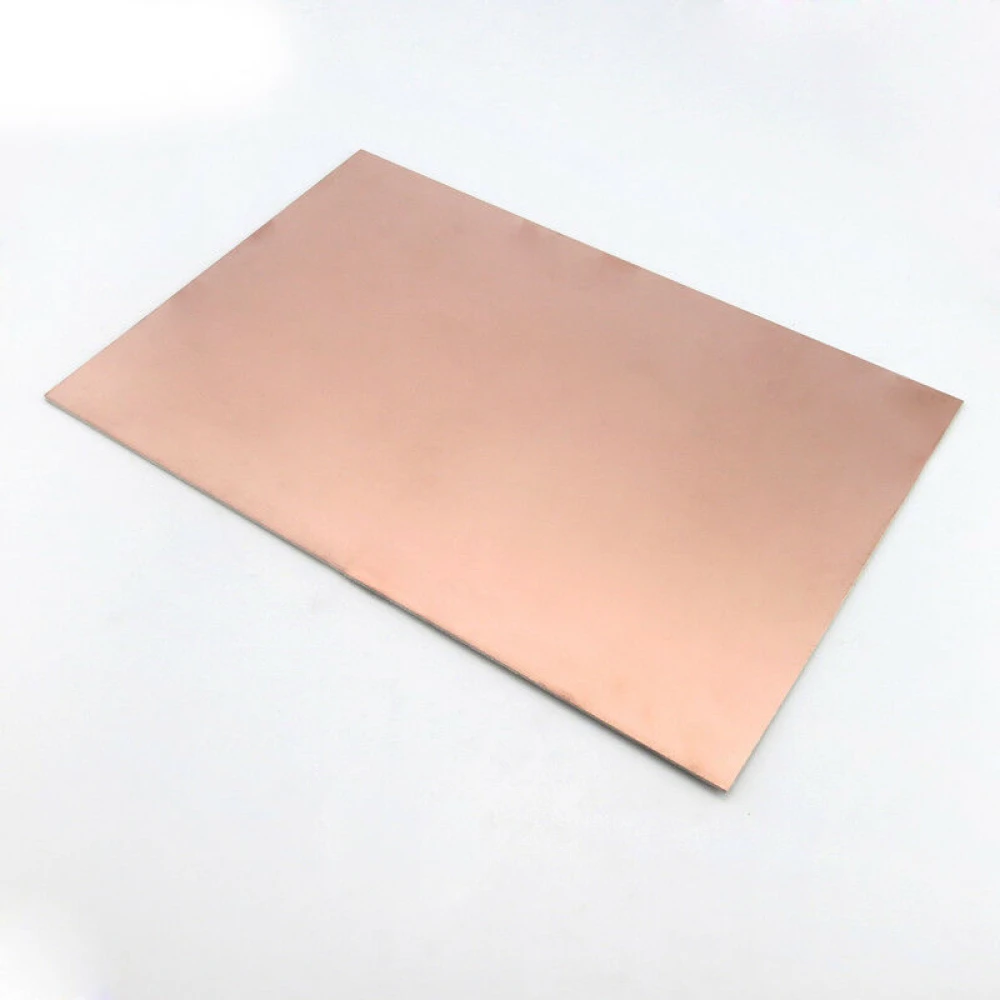

15x20cm vienpusė PCB varinė plokštė iš FR4 stiklo pluošto DIY projektams

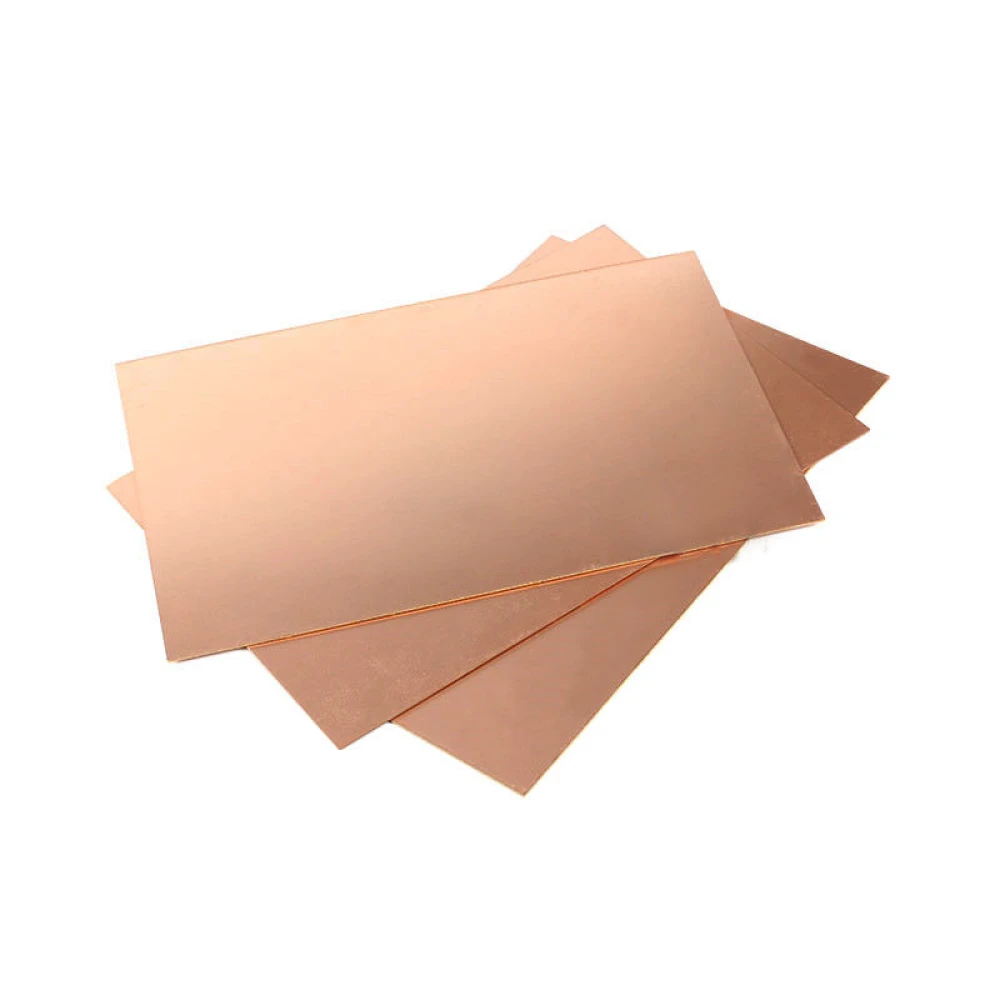

Detalle de la Placa PCB cobre 15x20cm una cara de fibra de vidrio FR4

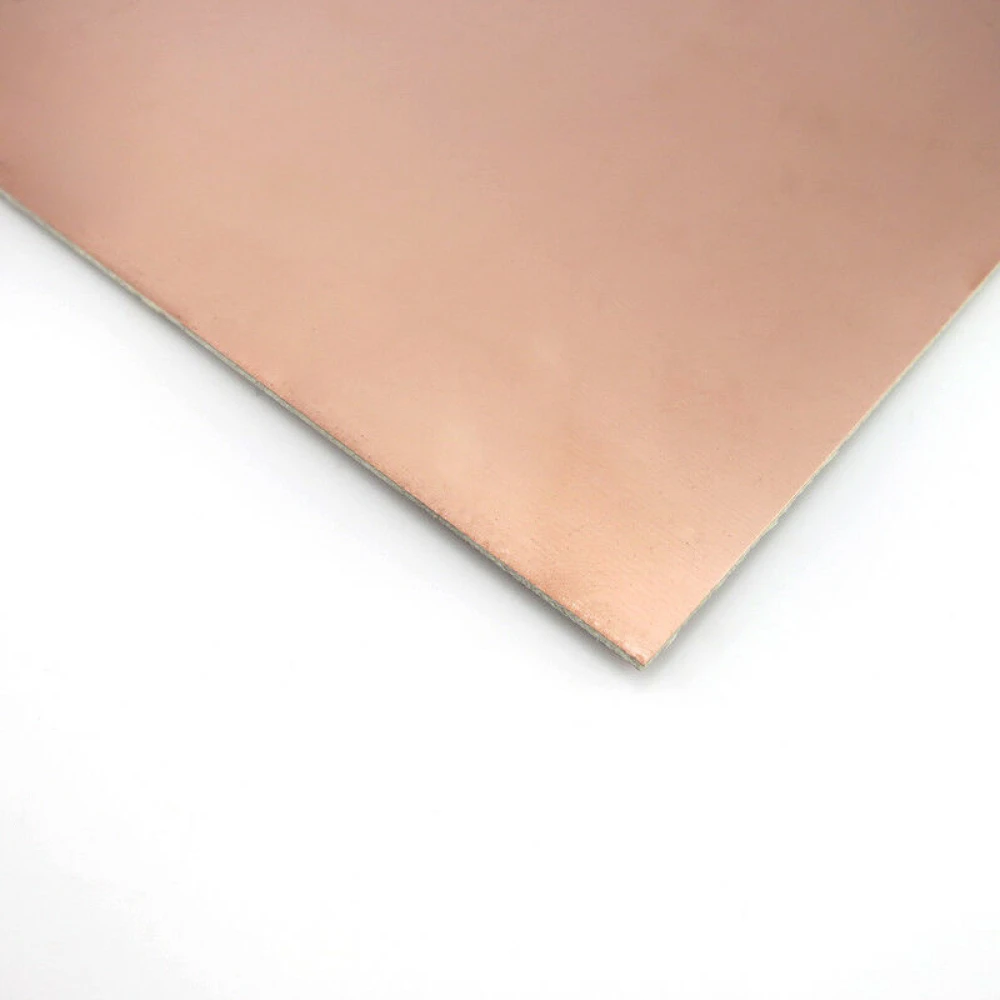

Placa PCB una cara con revestimiento de cobre para proyectos DIY

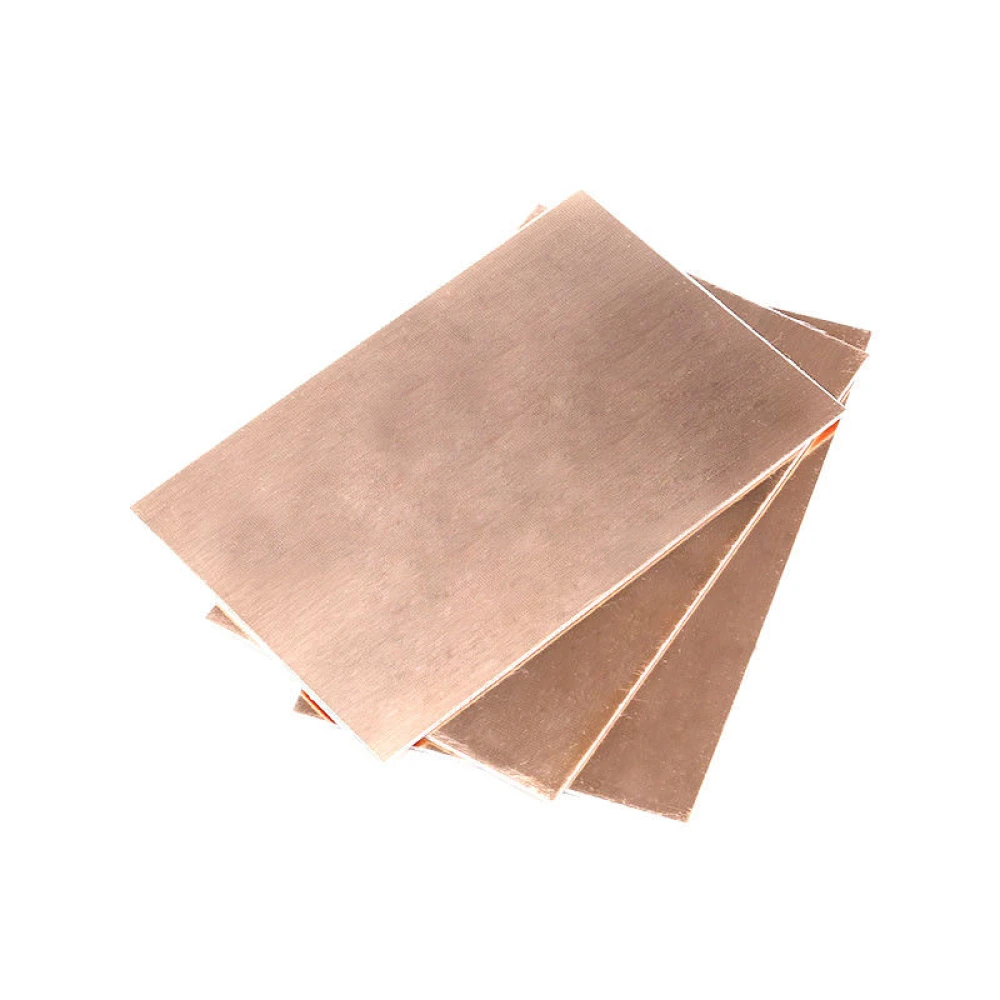

Vista lateral de placa PCB 15x20cm con grosor 1.5mm

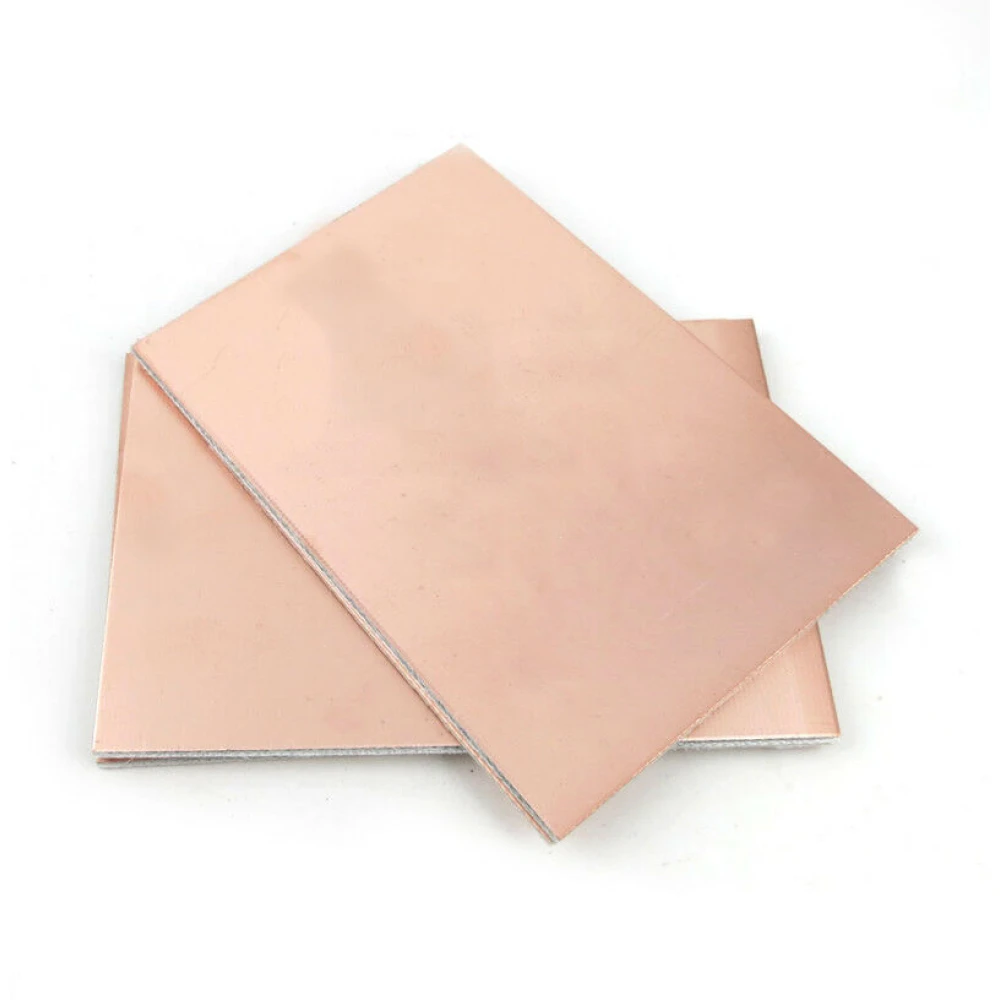

Placa de circuito impreso satkit para electrónica DIY 15x20cm

15x20cm vienpusė PCB varinė plokštė iš FR4 stiklo pluošto DIY projektams

Name: 15x20cm vienpusė PCB varinė plokštė iš FR4 stiklo pluošto DIY projektams
Brand: satkit
SKU: 2b130205-placa-PCB-15x20cm
Price: 2.66 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

2,66€

PVM įskaičiuotas (Be PVM: 2,20€)

Ribotas kiekis

Standartinis pristatymas Kt, Bal 23 - Pr, Bal 27

Skubus pristatymas An, Bal 21 - Tr, Bal 22

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

Placa PCB cobre 15x20cm una cara iš satkit yra laminuota plokštė, pagaminta iš FR4 stiklo pluošto, specialiai sukurta spausdintinių grandinių kūrimui DIY elektronikos projektuose. Ši vienpusė spausdintinė plokštė turi vario dangą, kuri palengvina saugių ir patvarių elektros jungčių įrengimą.

Pagrindinės savybės:

Material: FR4 stiklo pluoštas, žinomas dėl didelio mechaninio ir terminio atsparumo.
Tamaño: 15 x 20 cm, idealus vidutinio dydžio projektams.
Grosor: 1.5 mm, suteikiantis plokštei standumo ir stabilumo.
Capas: Vienas vario sluoksnis, puikiai tinkantis paprastoms ir ekonomiškoms grandinėms.
Acabado: Vario danga, užtikrinanti puikų elektros laidumą.

Paskirtis ir taikymas:

Ši PCB plokštė idealiai tinka mėgėjams ir profesionalams, norintiems gaminti savo spausdintines grandines elektronikos projektams, prototipams ar remontui. Dėl savo dydžio ir savybių ji tinka elektroniniams įrenginiams, edukaciniams bandymams ir DIY kūrimui.

Suderinamumas:

Suderinama su įprastais PCB plokščių ėsdinimo ir litavimo būdais. Galima naudoti su standartiniais elektroniniais komponentais paviršiniam montavimui arba per skylutes, jei dizainas skirtas vienai pusei.

Su satkit gaunate patikimą produktą, atitinkantį DIY elektronikos kokybės standartus. Pasinaudokite šia 15x20cm vienpuse PCB varine plokšte ir lengvai bei tiksliai kurkite individualias grandines.

Patvarus ir tvirtas FR4 stiklo pluošto pagrindas
15 x 20 cm matmenys vidutinio dydžio projektams
1.5 mm storis suteikia plokštei standumo
Vienas vario sluoksnis laidumui užtikrinti
Tinka DIY projektams ir elektronikos prototipams

Klientų klausimai ir atsakymai

Kokie privalumai renkantis FR4 stiklo pluošto PCB plokštę su viena vario puse, palyginti su alternatyvomis, pvz., bakelitu?

FR4 stiklo pluošto plokštė pasižymi geresniu mechaniniu atsparumu, didesniu atsparumu temperatūrai ir mažesniu drėgmės sugėrimu, palyginti su bakelitu. Tai užtikrina didesnį patikimumą prototipuose ir grandynuose, veikiamuose vidutiniškai agresyvios aplinkos. Vis dėlto bakelitas gali būti pakankamas mažo biudžeto surinkimams ir mažiau reikliems elektriniams reikalavimams.

Koks tikslus vario ir FR4 storis šioje plokštėje ir kaip tai veikia srovės laidumą?

Standartinis vario storis tokiose plokštėse paprastai yra 35 µm (1 oz/ft²), nors jis gali skirtis priklausomai nuo partijos. FR4 storis yra 1,5 mm. 35 µm varis leidžia laidyti iki 2–3 A per platesnį takelį be perkaitimo, jei takelio konstrukcija tai leidžia. Didesnėms srovėms ar šilumos sklaidai reikalinga detalesnė analizė.

Ar plokštę galima lengvai pjauti ir gręžti, kad ji būtų pritaikyta skirtingų dydžių ir formų projektams?

Taip, plokštę galima pjauti rankiniu pjūklu arba rotaciniu įrankiu ir gręžti FR4 skirtomis karbido grąžtais. Būtina naudoti kvėpavimo apsaugą, nes stiklo pluošto dulkės dirgina. 15 cm x 20 cm matmenų paklaida yra apie ±0,5 mm.

Ar šiam PCB medžiagos tipui taikomos kokios nors saugos normos ar klasifikacijos?

FR4 medžiaga, naudojama PCB, paprastai atitinka UL94-V0 liepsnos atsparumo normas, tai reiškia, kad pašalinus ugnies šaltinį ji pati užgęsta. Vis dėlto būtina pasitikrinti su gamintoju, ar ši konkreti plokštė turi UL sertifikatą. Ji netinka aukštos įtampos aplikacijoms arba temperatūrai virš 130°C.

Kokios praktikos rekomenduojamos, kad pailgėtų plokštės tarnavimo laikas ir būtų išvengta atviro vario oksidacijos prieš alavavimą?

Rekomenduojama plokštę liesti su pirštinėmis, kad neliktų pirštų atspaudų, laikyti sausoje vietoje ir atokiau nuo korozinių medžiagų. Jei plokštė nebus naudojama iš karto, plonas flux arba apsauginio lako sluoksnis ant vario gali sumažinti oksidaciją. Alavavimą arba litavimą atlikus netrukus po ėsdinimo, užtikrinamas geresnis sukibimas.

Iš kokios medžiagos pagaminta ši PCB plokštė?

Plokštė pagaminta iš FR4 stiklo pluošto, žinomo dėl savo atsparumo ir ilgaamžiškumo.

Koks yra plokštės dydis ir storis?

Plokštė yra 15 x 20 cm dydžio ir 1.5 mm storio.

Ar tai vienpusė ar dvipusė plokštė?

Tai vienpusė spausdintinė plokštė su vario danga.

Kokio tipo projektams ši plokštė tinka?

Ji idealiai tinka DIY projektams, prototipams ir elektronikos remontui, kuriems reikalinga vienpusė plokštė.

Ar ji suderinama su įprastais ėsdinimo ir litavimo būdais?

Taip, ji suderinama su standartiniais PCB plokščių ėsdinimo ir litavimo būdais.
