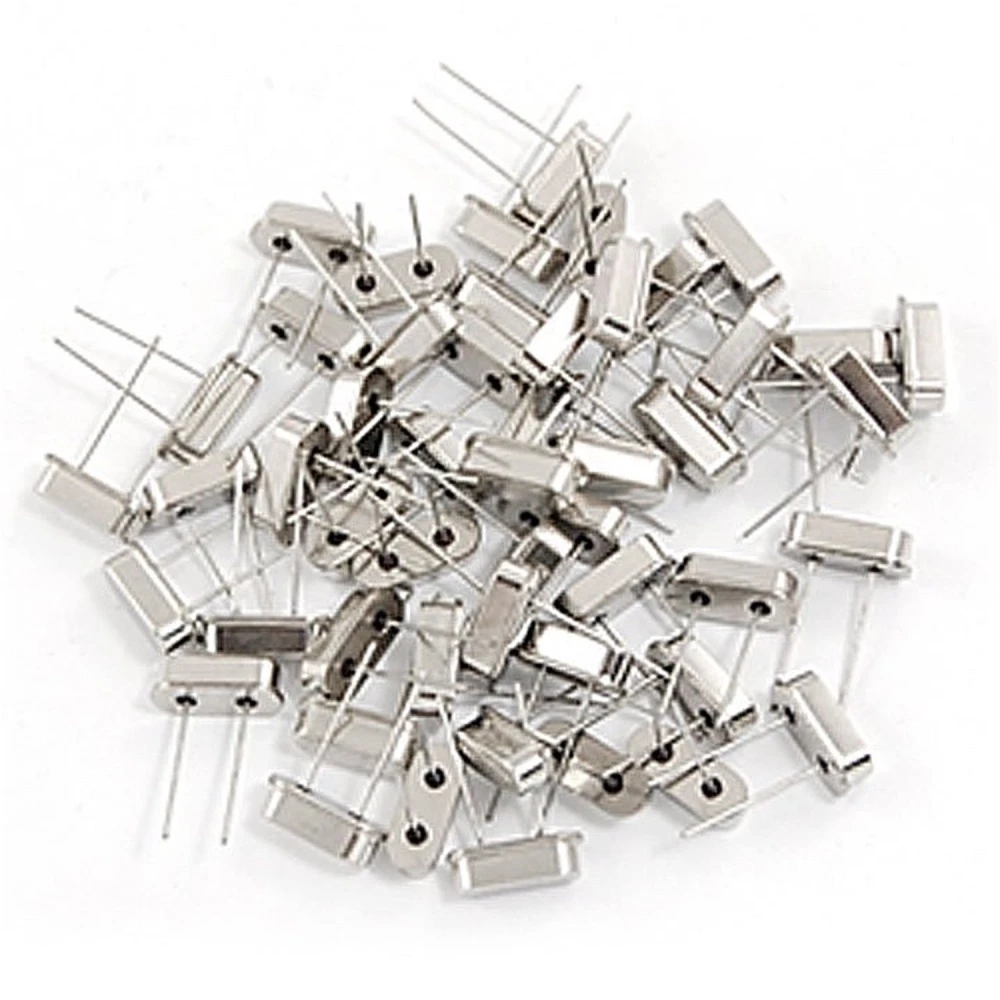

50 HC49S kvarcinių osciliatoriaus kristalų rinkinys, 10 verčių 6MHz–40MHz
Prekės ženklas: satkit
5,45€
PVM įskaičiuotas (Be PVM: 4,50€)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 5,23€ | -4% |
| 10+ | 4,95€ | -9% |
| 20+ | 4,36€ | -20% |
Yra sandėlyje - Išsiunčiama nedelsiant
Standartinis pristatymas
Kt, Bal 23 - Pr, Bal 27
Skubus pristatymas
An, Bal 21 - Tr, Bal 22
Grąžinimas per 30 dienų
Nemokamas grąžinimas per 30 dienų
Saugi operacija
Share:
Nemokamas pristatymas
Pristatymas nuo 4,99€
Paprastas grąžinimas
30 dienų grąžinimo politika
Saugus mokėjimas
100% saugus atsiskaitymas
Kokybės garantija
Tik originalios prekės
Šiame rinkinyje yra 50 kvarcinių osciliatoriaus kristalų HC49S korpuse, suskirstytų į 10 skirtingų verčių, apimančių dažnius nuo 6MHz iki 40MHz. Tai universalus sprendimas elektronikos mėgėjams ir profesionalams, kuriems projektams ar remontui reikia plataus dažnių diapazono.
Pagrindinės savybės:
- 50 kvarcinių osciliatoriaus kristalų vienetų.
- 10 skirtingų dažnio verčių: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz ir 40MHz.
- HC49S korpusas, standartinis montavimui ant elektroninių plokščių.
- Tinka osciliatorių grandinėms, laikrodžiams, mikrovaldikliams ir kitiems elektroniniams įrenginiams.
Techninės specifikacijos:
- Dažniai: nuo 6MHz iki 40MHz, 10 konkrečių verčių.
- Korpusas: HC49S.
- Kiekis: 50 vnt. (po 5 vnt. kiekvienam dažniui).
Tipinis naudojimas:
- Elektroninių grandinių, kurioms reikalingi kvarciniai osciliatoriai, surinkimas ir remontas.
- Prototipų ir elektronikos rinkinių kūrimas.
- Sugadintų kristalų keitimas elektroninėje įrangoje.
Suderinamumas: Suderinama su dauguma plokščių ir elektroninių įrenginių, naudojančių HC49S korpuso kvarcinius kristalus.
Šis rinkinys yra ekonomiškas ir praktiškas pasirinkimas tiems, kurie savo elektronikos projektams ieško kvarcinių osciliatoriaus kristalų įvairovės ir kokybės.
- 50 HC49S kvarcinių osciliatoriaus kristalų.
- 10 dažnio verčių nuo 6MHz iki 40MHz.
- Po 5 vnt. kiekvienai dažnio vertei.
- Standartinis HC49S korpusas lengvam montavimui.
- Tinka elektronikos projektams ir remontui.
Klientų klausimai ir atsakymai
Kokie yra tikslių šio rinkinio kvarcinių rezonatorių matmenys ir korpuso tipas?
Kiekvienas kvarcinis rezonatorius turi standartinį HC49/S korpusą, kurio apytiksliai matmenys yra 11,5 mm ilgio, 4,7 mm pločio ir 3,5 mm aukščio. Išvadai yra apie 3,5 mm ilgio, o atstumas tarp jų – 4,88 mm. HC49/S formatas laikomas kompaktišku ir suderinamu su dauguma DIP lizdų bei prototipinių plokščių.
Kokia yra tipinė dažnio tolerancija ir šių kvarcinių rezonatorių terminis stabilumas?
Tipinė dažnio tolerancija HC49/S korpusuose paprastai yra nuo ±20 ppm iki ±30 ppm prie 25 °C, o terminis stabilumas – apie ±30 ppm temperatūrų intervale nuo -20 °C iki 70 °C. Rekomenduojama tikrinti konkretaus gamintojo datasheet kiekvienai partijai, nes vertės gali šiek tiek skirtis pagal kilmę.
Ar šiems kvarciniams rezonatoriams reikia specialios apkrovos grandinės, ar juos galima naudoti tiesiogiai su bet kuriuo standartiniu mikrovaldikliu?
Paprastai HC49/S kvarciniai rezonatoriai suprojektuoti dirbti su tipine 18 pF–22 pF apkrovos talpa. Jie suderinami su dauguma mikrovaldiklių, tačiau rekomenduojama parinkti apkrovos kondensatorius pagal mikrovaldiklio ir kvarco gamintojo specifikacijas, kad būtų pasiektas optimalus tikslumas.
Ar yra pažeidimo rizika dėl litavimo ar naudojimo ir kokios praktikos rekomenduojamos jų ilgaamžiškumui užtikrinti?
Kvarcas yra trapus smūgiams ir per aukštai temperatūrai. Rekomenduojama lituoti žemesnėje nei 300 °C temperatūroje, ne ilgiau kaip 3 sekundes vienam išvadui, kad būtų išvengta vidinių įtrūkimų. Laikykite komponentus už išvadų, venkite šoninių jėgų ar sukimo. ESD apsaugos priemonės taip pat padeda pailginti gaminio tarnavimo laiką.
Kokius dažnius sudaro šis kvarcinių kristalų rinkinys?
Įeina 10 dažnio verčių: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz ir 40MHz.
Kam naudojami kvarciniai osciliatoriaus kristalai?
Jie naudojami stabilaus dažnio signalams generuoti elektroninėse grandinėse, pavyzdžiui, laikrodžiuose, mikrovaldikliuose ir osciliatoriuose.
Kokio tipo korpusą turi šie kristalai?
Jie yra HC49S korpuse, standartiniame montavimui ant elektroninių plokščių.
Kiek vienetų yra kiekvienam dažniui?
Rinkinyje yra po 5 vienetus kiekvienai iš 10 dažnio verčių, iš viso 50 kristalų.
