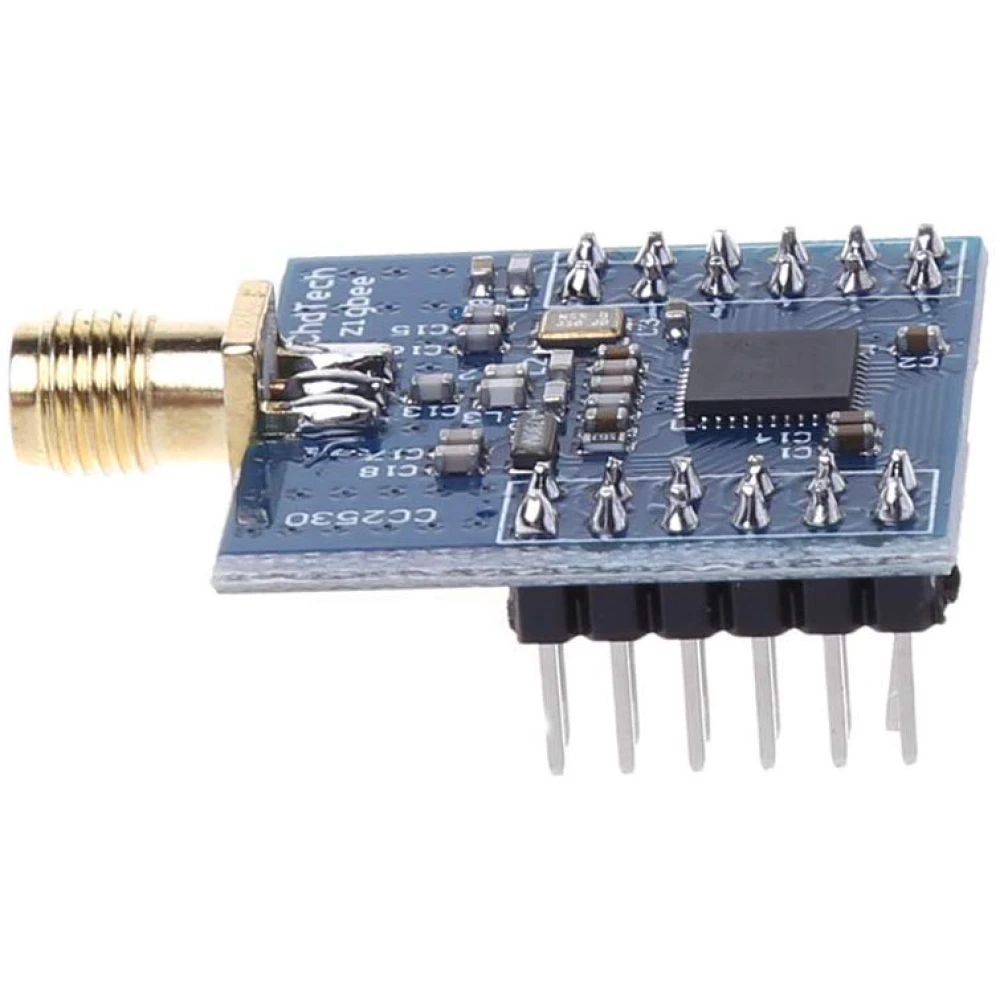

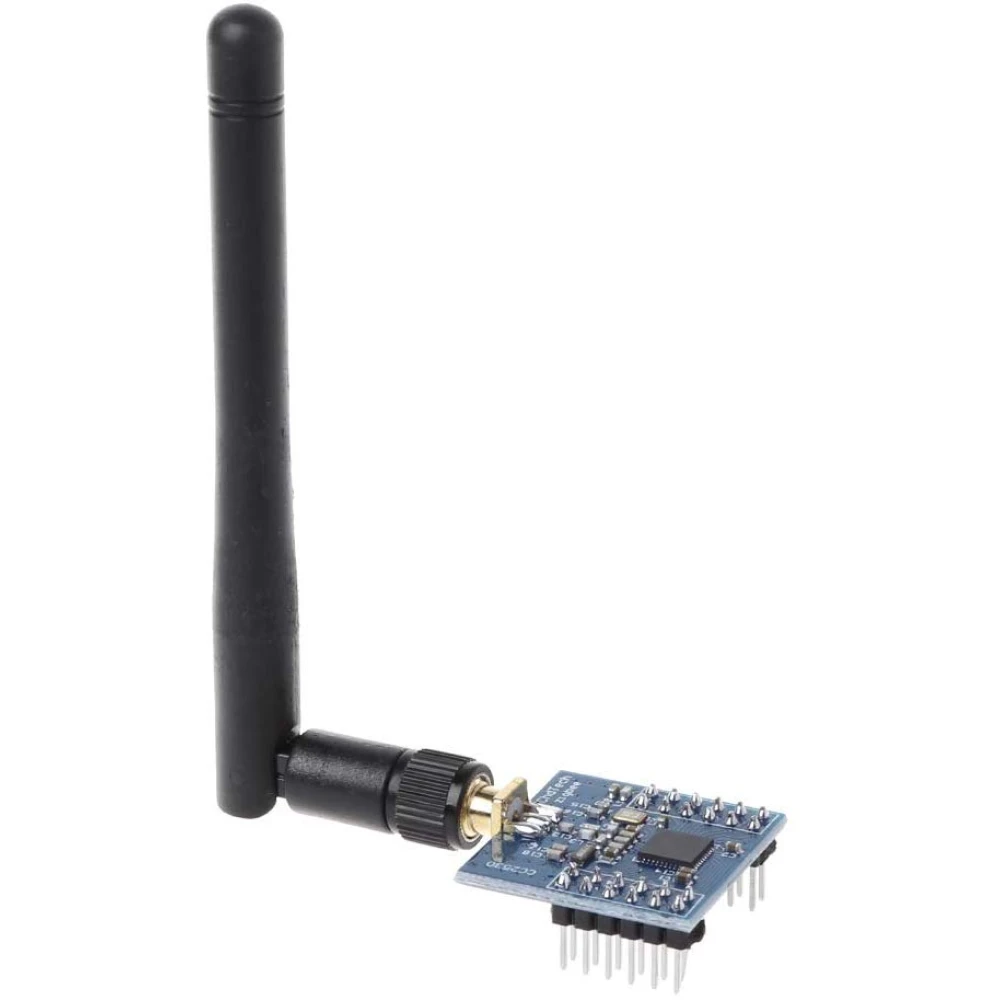

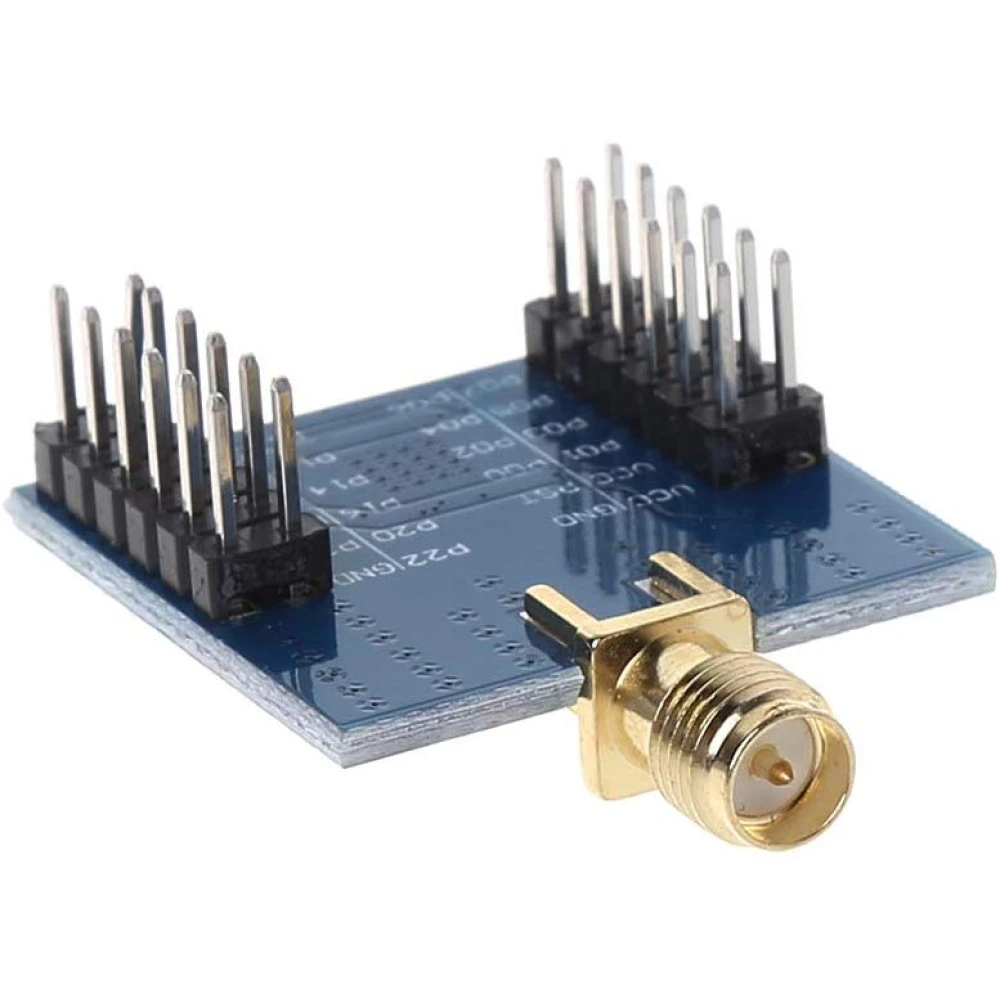

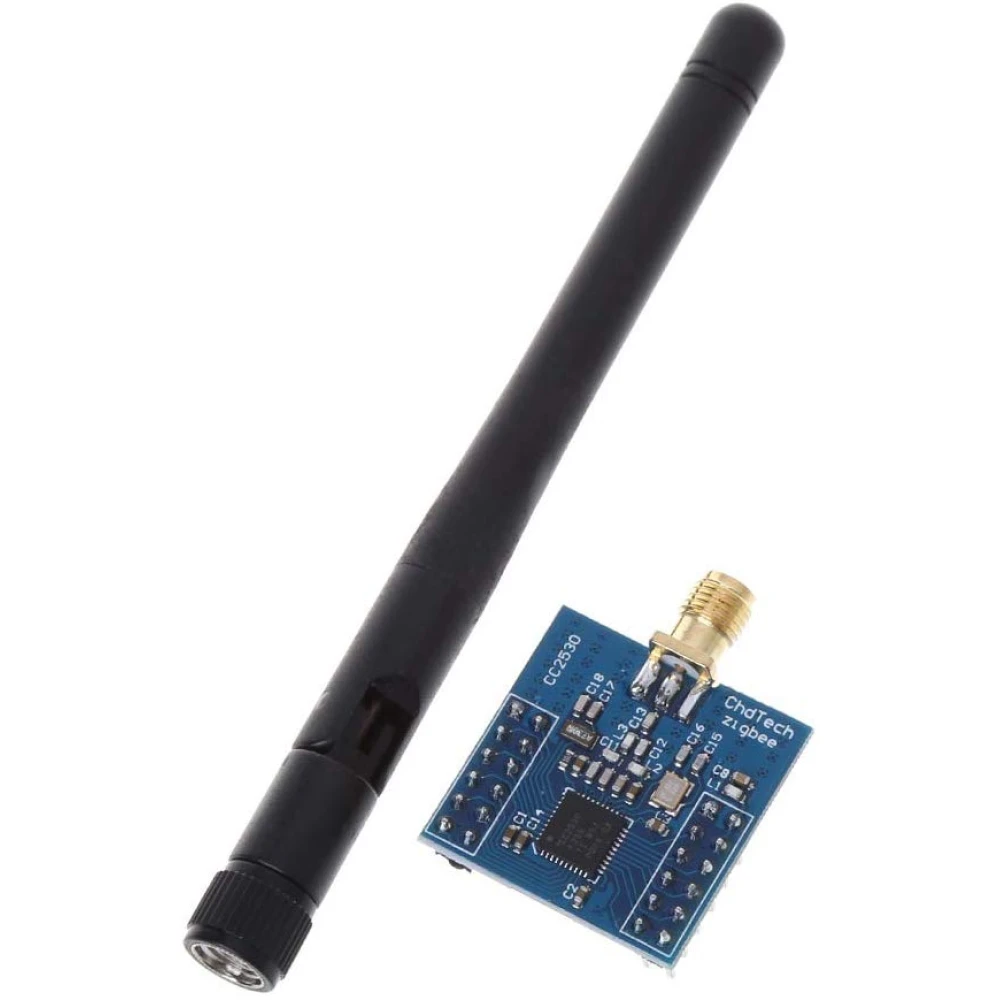

CC2530 Zigbee kūrimo plokštė išmaniems namams ir automatizavimui

CC2530 Zigbee kūrimo plokštė yra belaidžio branduolio modulis, skirtas taikyti išmanių namų automatizavimo sistemose ir belaidžių jutiklių tinkluose. Suderinama su IEEE 802.15.4 standartu 2.4 GHz dažnyje, ši kūrimo rinkinio plokštė puikiai tinka tiems, kurie nori įgyvendinti efektyvius ir patikimus Zigbee sprendimus.

Pagrindinės savybės:

• RF siųstuvas-imtuvas, suderinamas su 2.4-GHz IEEE 802.15.4 belaidžiam ryšiui.
• Puikus imtuvo jautrumas ir atsparumas trikdžiams, užtikrinantis stabilų signalą.
• Programuojama išėjimo galia iki 4.5 dBm, pritaikoma skirtingiems ryšio atstumams.
• Dizainas su labai nedaug išorinių komponentų, palengvinantis integravimą į individualius projektus.

Techninės specifikacijos:

• Darbinis dažnis: 24 MHz.
• Flash atmintis: iki 256 KB sudėtingoms programoms saugoti.
• SRAM atmintis: 8 KB.

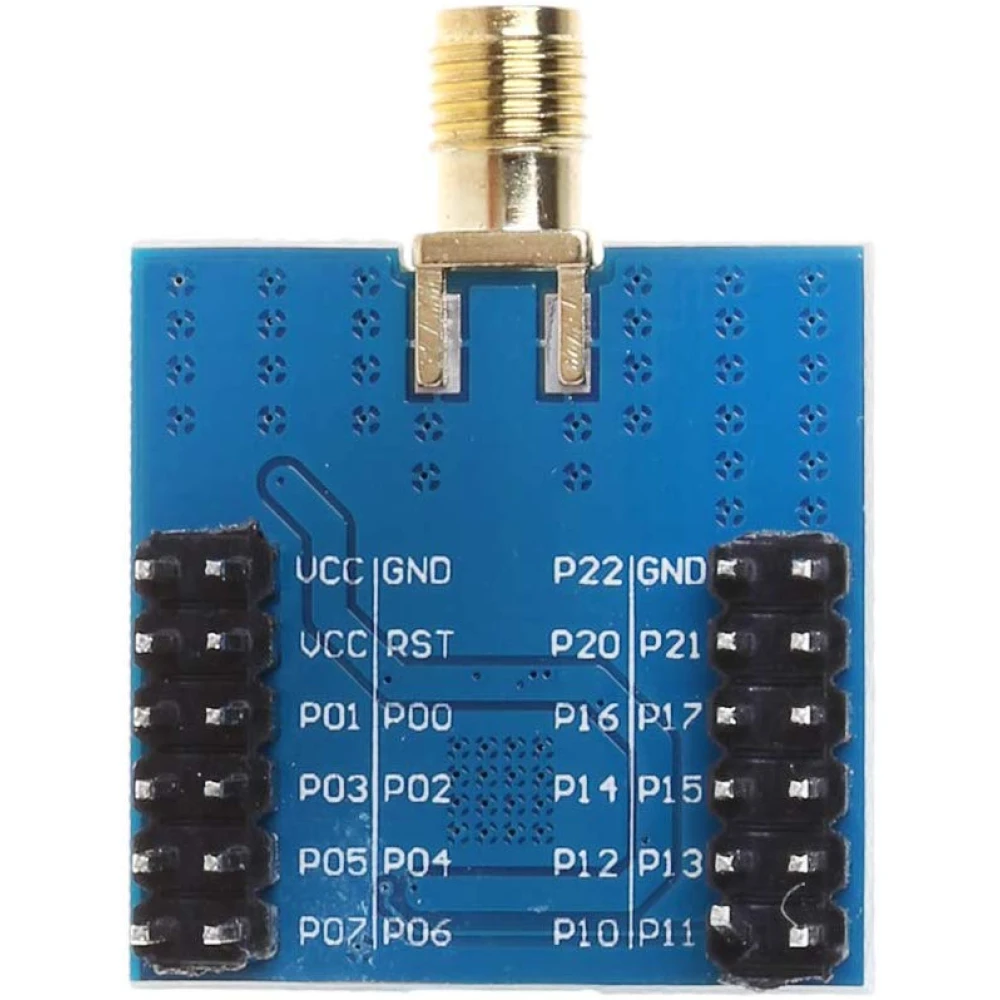

• 21 GPIO kontaktas įvairiems sujungimams ir jutikliams.
• Sąsajos: 1 SPI, 1 UART ryšiui su kitais įrenginiais.
• 12 bitų ADC su 8 kanalais tiksliems analoginiams rodmenims.
• Darbinė įtampa: mažiausia 2V, didžiausia 3.6V.
• Budėjimo režimo suvartojimas: 0.4 µA, idealiai tinka mažo energijos suvartojimo projektams.
• Suaktyvinimo iš budėjimo režimo laikas: 500 µs.
• Darbinės temperatūros diapazonas: -40°C iki 125°C.
• RF standartų palaikymas: ZigBee, 6LoWPAN, 802.15.4 MAC.
• CPU Core: 8051.
• 128 bitų AES saugumas saugiam ryšiui.
• Antenos jungtis įtraukta.
• Priėmimo srovė: 20.5 mA mažos galios režimu.

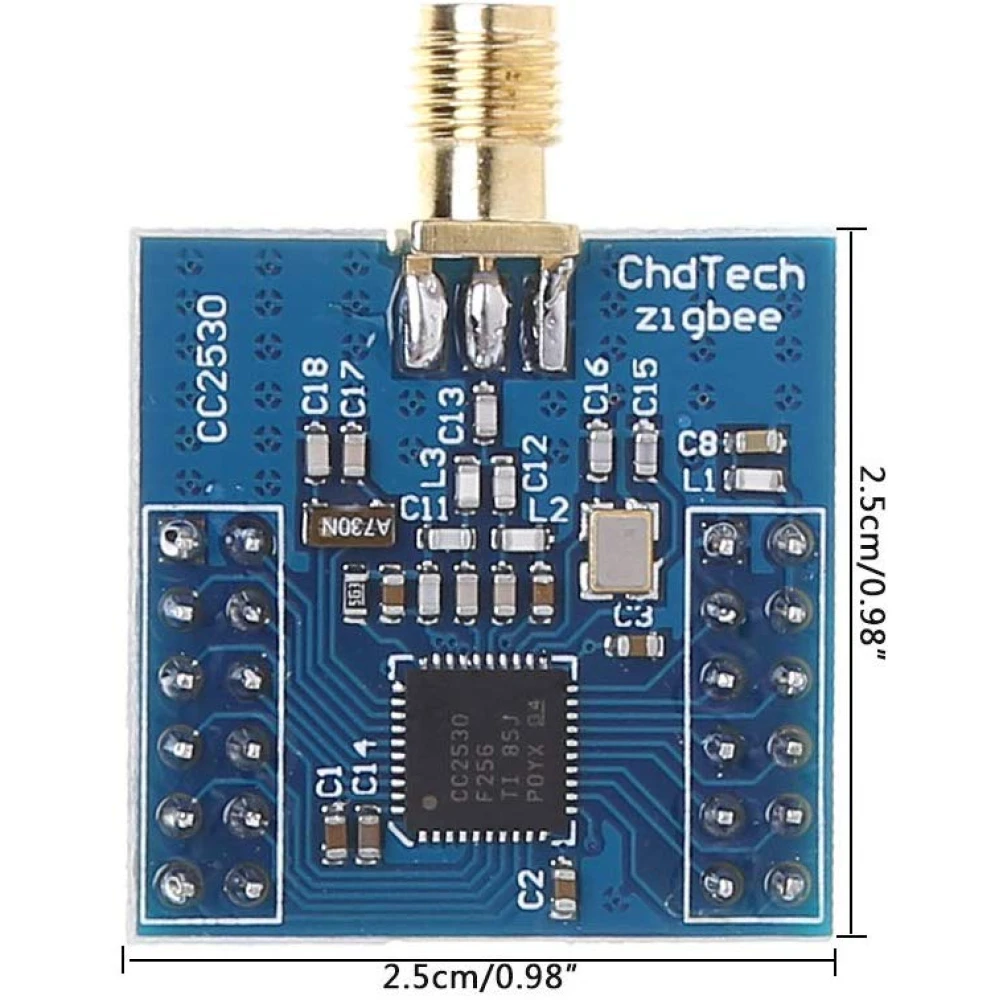

• Kompaktiški matmenys: 2.5 x 2.5 cm.

Tipinės paskirtys:

• Išmanių namų automatizavimas.
• Belaidžiu būdu valdomos apšvietimo sistemos.
• Pramoninis valdymas ir stebėsena.
• Mažos galios belaidžių jutiklių tinklai.
• Vartotojų elektronika ir IoT įrenginiai.
• Sveikatos priežiūros sprendimai su belaidžiu ryšiu.

Suderinamumas ir naudojimas:

Šis rinkinys suderinamas su Arduino platformomis, todėl jį lengva integruoti į kūrimo projektus. Jis ypač naudingas kūrėjams, norintiems įgyvendinti Zigbee sistemas išmaniems namams, nuotoliniam valdymui ir jutiklių tinklams. Kompaktiškas dizainas ir mažas energijos suvartojimas daro jį idealiu nešiojamiems įrenginiams ir ilgalaikėms aplikacijoms.

Rinkinio turinys:

• 1 CC2530 kūrimo plokštės rinkinys (be mažmeninės pakuotės).

• RF siųstuvas-imtuvas, suderinamas su 2.4 GHz IEEE 802.15.4
• Flash atmintis iki 256 KB ir SRAM 8 KB
• 21 GPIO kontaktas ir 1 SPI, 1 UART jungtims
• 12 bitų ADC su 8 kanalais analoginiams rodmenims
• Darbinė įtampa nuo 2V iki 3.6V
• Mažas budėjimo režimo suvartojimas: 0.4 µA
• Temperatūros diapazonas nuo -40°C iki 125°C
• 128 bitų AES saugumas ryšiui
• Kompaktiški matmenys 2.5 x 2.5 cm
• Idealiai tinka namų automatizavimui ir Zigbee tinklams
