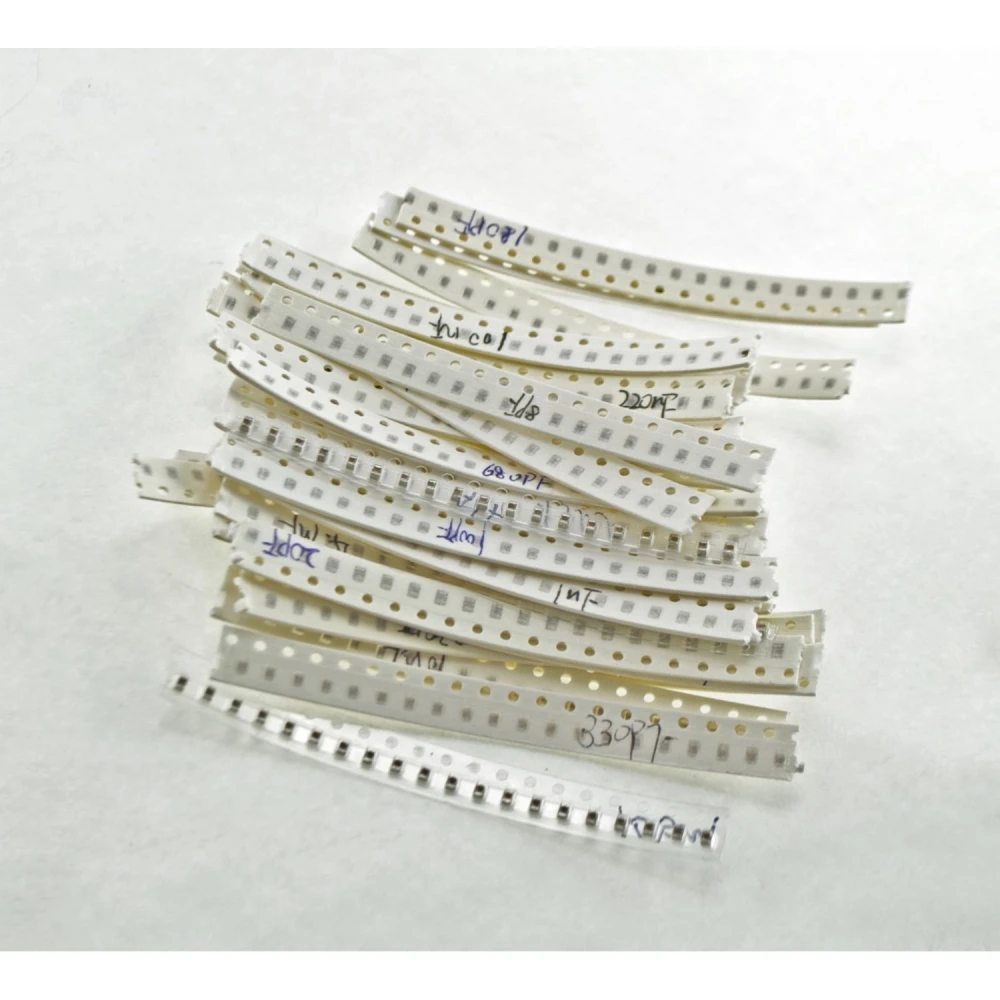

SMD 0603 kondensatorių rinkinys - 720 kondensatorių, 36 vertės nuo 1pF iki 10uF

Name: SMD 0603 kondensatorių rinkinys - 720 kondensatorių, 36 vertės nuo 1pF iki 10uF
Brand: satkit
SKU: G0X0203-pack-cond-smd-0605
Price: 8.03 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

Išsaugoti 4% Buvo: 8,37€

8,03€

PVM įskaičiuotas (Be PVM: 6,64€)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	6,97€	-17%
10+	6,41€	-23%
20+	5,95€	-29%

Yra sandėlyje - Išsiunčiama nedelsiant

Standartinis pristatymas Kt, Bal 23 - Pr, Bal 27

Skubus pristatymas An, Bal 21 - Tr, Bal 22

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

Šis SMD 0603 kondensatorių rinkinys suteikia visapusišką sprendimą elektronikos mėgėjams ir profesionalams, kuriems reikia plataus verčių pasirinkimo viename rinkinyje. Iš viso 720 kondensatorių, suskirstytų į 36 skirtingas vertes, šis rinkinys idealiai tinka paviršinio montavimo (SMT) projektams ir elektroninių grandinių remontui.

Pagrindinės savybės:

Dydis: SMD 0603, standartinis paviršiniam montavimui.
Bendras kiekis: 720 kondensatorių.
Įtrauktos vertės: 36 skirtingos vertės, nuo 1pF iki 10uF, po 20 vienetų kiekvienos vertės.
Ženklinimas: Kiekviena vertė aiškiai paženklinta, kad būtų lengva atpažinti ir greitai naudoti.

Konkrečios įtrauktos vertės (po 20 vienetų kiekvienos):

1pF, 4.7pF, 8pF, 10pF, 15pF, 18pF, 20pF, 22pF, 30pF, 47pF, 68pF, 100pF, 150pF, 180pF, 220pF, 330pF, 470pF, 680pF, 1nF, 2.2nF, 3.3nF, 4.7nF, 10nF, 22nF, 33nF, 47nF, 68nF, 100nF, 220nF, 330nF, 470nF, 1uF, 2.2uF, 4.7uF, 10uF.

Tipinis naudojimas:

SMT elektroninių grandinių montavimas ir remontas.
Elektronikos projektų prototipavimas ir kūrimas.
Kondensatorių keitimas elektroninėse plokštėse.

Suderinamumas: Suderinamas su bet kuria plokšte ar grandine, kurioje naudojami 0603 dydžio SMD kondensatoriai. Tinka buitinės, pramoninės ir mokomosios elektronikos reikmėms.

Šis rinkinys yra puikus pasirinkimas tiems, kurie ieško pilno ir tvarkingo kondensatorių asortimento įvairioms elektronikos reikmėms. satkit kokybė užtikrina patikimą ir praktišką produktą jūsų dirbtuvėms ar laboratorijai.

720 SMD 0603 kondensatorių paviršiniam montavimui
36 skirtingos vertės nuo 1pF iki 10uF
Po 20 vienetų kiekvienai vertei, iš viso 720 kondensatorių
Kiekviena vertė aiškiai paženklinta patogiam atpažinimui
Tinka elektronikos projektams, remontui ir prototipams

Klientų klausimai ir atsakymai

Kokius privalumus šie kondensatoriai turi dėl SMD 0603 formato, palyginti su 0805 ar THT montavimu PCB plokštėse?

SMD 0603 formatas leidžia pasiekti didesnį komponentų tankį PCB plokštėje dėl kompaktiškų matmenų (apie 1,6 mm x 0,8 mm). Palyginti su 0805 (2,0 mm x 1,25 mm) ar THT, 0603 užima mažiau vietos ir sumažina parazitinę induktyvumą, todėl galima kurti mažesnes plokštes ir pasiekti geresnį aukštų dažnių atsaką, nors rankiniam montavimui reikia didesnio tikslumo ir tinkamų įrankių.

Iš kokios dielektrinės medžiagos pagaminti šie kondensatoriai ir kaip tai veikia jų stabilumą temperatūros bei įtampos atžvilgiu?

Nors aprašyme tai nenurodyta, žemų ir vidutinių verčių SMD 0603 kondensatoriai dažniausiai būna daugiasluoksniai keraminiai, paprastai su X7R arba NP0/C0G tipo dielektriku. NP0/C0G pasižymi dideliu terminiu stabilumu ir mažu temperatūriniu koeficientu, o X7R turi didesnį kitimą, bet leidžia pasiekti didesnę talpą pagal tūrį. Tai turi įtakos tikslumui ir elgsenai kintančiose aplinkose.

Kokį maksimalios įtampos diapazoną atlaiko šie kondensatoriai ir kaip tai veikia jų naudojimą skirtingose grandinėse?

Maksimali atlaikoma įtampa priklauso nuo vertės ir dielektriko tipo, tačiau 0603 formate tipiniai diapazonai yra nuo 16 V iki 50 V DC. Prieš naudojant galios ar apsaugos grandinėse būtina patikrinti konkrečios partijos datasheet, nes viršijus įtampą gali įvykti ankstyvas gedimas.

Kokios yra geriausios šių SMD kondensatorių laikymo praktikos, kad laikui bėgant nekiltų drėgmės ar oksidacijos problemų?

Rekomenduojama SMD kondensatorius laikyti hermetiškuose induose, sausoje ir kontroliuojamos temperatūros aplinkoje (15–25 °C), naudojant antistatinius maišelius arba silikagelį, kad būtų išvengta drėgmės. Ilgalaikis poveikis gali sukelti išvadų oksidaciją ir elektrinių savybių pablogėjimą.

Ar prototipavimo projektuose yra praktinių apribojimų, kai šiuos SMD 0603 kondensatorius lituojate rankiniu būdu, palyginti su reflow metodu?

Taip, rankinis SMD 0603 litavimas gali būti sudėtingas dėl mažo dydžio; reikalingi tikslūs pincetai ir plonas lituoklio antgalis (idealiai ≤0,8 mm). Reflow užtikrina tolygesnes litavimo siūles ir mažesnį terminį stresą. Lituojant rankiniu būdu, didesnė rizika pažeisti keraminį korpusą dėl per didelio karščio arba netinkamo lydmetalio uždėjimo.

Kokio dydžio yra šio rinkinio kondensatoriai?

Kondensatoriai yra SMD 0603 dydžio, tinkami paviršiniam montavimui.

Kiek kondensatorių iš viso yra rinkinyje?

Rinkinyje iš viso yra 720 kondensatorių.

Kiek skirtingų kondensatorių verčių yra rinkinyje?

Yra 36 skirtingos vertės, po 20 vienetų kiekvienos vertės.

Kokiems projektams tinka šis rinkinys?

Jis tinka elektronikos projektams, SMT grandinių remontui ir prototipams.

Ar kondensatoriai yra paženklinti?

Taip, kiekviena vertė aiškiai paženklinta, kad būtų lengva atpažinti ir naudoti.
