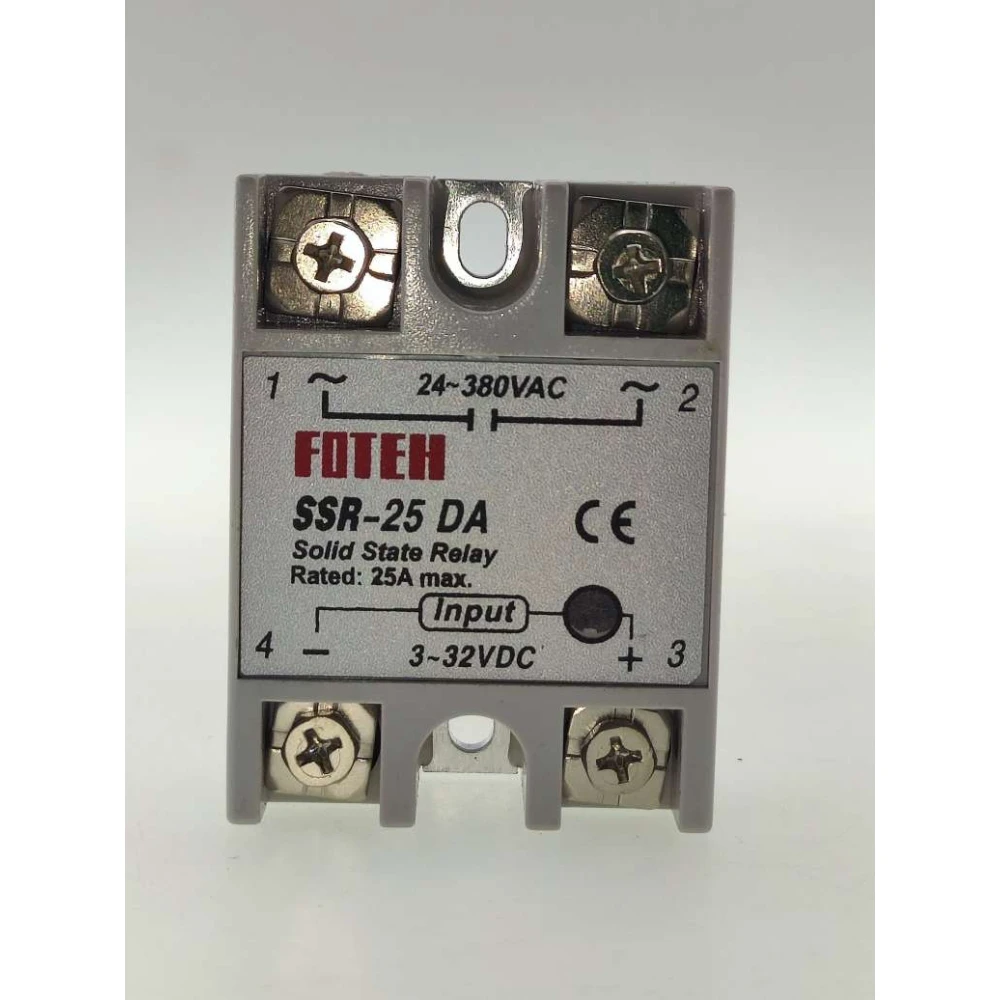

Fotek SSR-25 25A kietosios būsenos relė efektyviam elektros valdymui

Fotek SSR-25 25A kietosios būsenos relė yra elektroninis įrenginys, skirtas valdyti elektros apkrovas be mechaninio kontakto, užtikrinantis efektyvų ir patikimą sprendimą pramoninėms ir buitinėms reikmėms.

Ši relė veikia su žemos įtampos valdymo signalu (3-32 VDC) ir gali valdyti kintamosios srovės apkrovas iki 25 amperų, o išėjimo įtampa yra 24-380 VCA. Dėl konstrukcijos be judančių dalių sumažėja mechaninis nusidėvėjimas, pailgėja tarnavimo laikas ir sumažėja priežiūros poreikis.

Pagrindinės savybės

• Valdymo įėjimas: 3-32 VDC, įėjimo srovė 3-25 mA.
• Apkrovos galia: 25A, išėjimo įtampa 24-380 VCA.
• Mažas įtampos kritimas aktyvioje būsenoje: 1.5V, tai pagerina energijos vartojimo efektyvumą.
• Greitas reakcijos laikas: įjungimas ir išjungimas per 10 ms.
• Didelis atsparumas elektromagnetiniams trikdžiams ir vibracijai.
• LED indikatorius veikimo būsenai stebėti.
• Kompaktiška ir korozijai atspari konstrukcija, montuojama varžtais.
• Darbinės temperatūros diapazonas: -30 iki 75 °C.

Tipinės paskirtys

Ši relė idealiai tinka varžinėms elektros apkrovoms valdyti, ypač šildymo sistemoms, tokioms kaip elektriniai kabeliai ir vamzdžiai. Ji dažnai naudojama temperatūros valdymo įrangoje ir pramoninėje automatikoje, kai reikia tiksliai ir be triukšmo įjungti bei išjungti apkrovas.

Montavimo pastabos

• Rekomenduojama palikti 3/2 srovės atsargą, palyginti su nominalia srove, kad būtų išvengta perkrovų.
• Esant didesnei nei 5A apkrovai, svarbu užtikrinti tinkamą šilumos išsklaidymą, naudojant specialius kietosios būsenos relių radiatorius.
• Suderinama su TTL, DTL ir HTL integrinėmis grandinėmis.

Skirtumai nuo mechaninių relių

Skirtingai nuo mechaninių relių, SSR neturi judančių dalių, todėl nekelia triukšmo, nekuria kibirkščių ir nesidėvi kontaktai. Dėl to ji veikia tyliau, yra ilgaamžiškesnė ir tinka dažnam bei greitam perjungimui.

Suderinamumas ir priežiūra

Ši relė suderinama su plačiu elektroninių ir elektrinių sistemų spektru, jei laikomasi srovės ir įtampos parametrų. Dėl tvirtos konstrukcijos ir mechaninio kontakto nebuvimo jai nereikia dažnos priežiūros.

• Valdo elektros apkrovas iki 25A, išėjimo įtampa 24-380 VCA.
• Žemos įtampos valdymo įėjimas 3-32 VDC ir 3-25 mA srovė.
• Greitas perjungimo laikas – 10 ms įjungimui ir išjungimui.
• Bekontaktė konstrukcija didesniam ilgaamžiškumui ir be triukšmo.
• LED indikatorius veikimo būsenai.
• Paprastas montavimas varžtais.
• Suderinama su TTL, DTL ir HTL grandinėmis.
• Didesnėms nei 5A apkrovoms reikalingas šilumos išsklaidymas.
