L298 variklių valdiklis su dvigubu H tiltu Arduino - Satkit
Prekės ženklas: satkit
7,43€
PVM įskaičiuotas (Be PVM: 6,14 €)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 7,13 € | -4% |
| 10+ | 6,56 € | -12% |
| 20+ | 6,09 € | -18% |
Yra sandėlyje - Išsiunčiama nedelsiant
Standartinis pristatymas
An, Bal 28 - Kt, Bal 30
Skubus pristatymas
Pn, Bal 24 - Pr, Bal 27
Grąžinimas per 30 dienų
Nemokamas grąžinimas per 30 dienų
Saugi operacija
Share:
Nemokamas pristatymas
Pristatymas nuo 4,99€
Paprastas grąžinimas
30 dienų grąžinimo politika
Saugus mokėjimas
100% saugus atsiskaitymas
Kokybės garantija
Tik originalios prekės
Bendras aprašymas

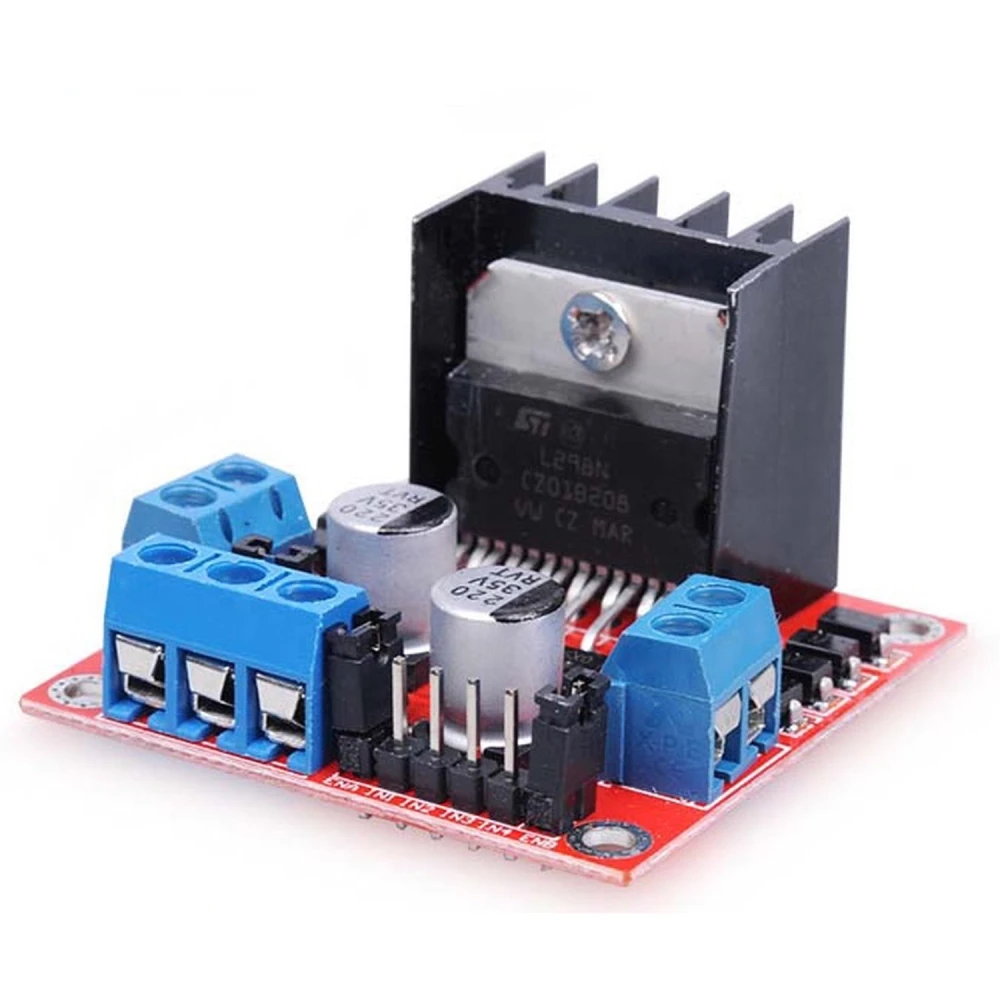

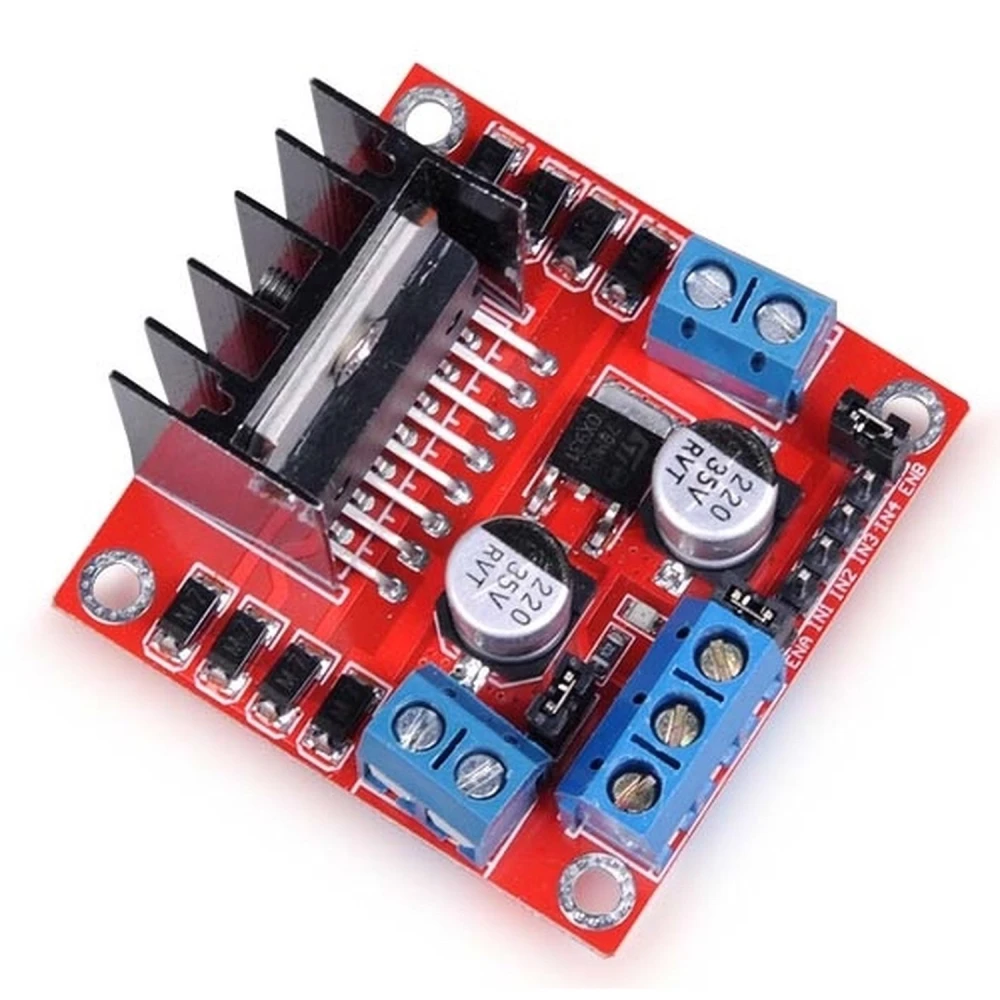

L298 variklių valdiklis yra elektroninis įrenginys, skirtas valdyti nuolatinės srovės (DC) variklius ir žingsninius variklius (PAP) elektronikos bei robotikos projektuose, ypač su Arduino platformomis. Šis valdiklis naudoja dvigubą H tiltą, kuris leidžia tiksliai valdyti variklio kryptį ir greitį.
Pagrindinės savybės
- Lengvas ir galingas, idealiai tinka kompaktiškiems ir nešiojamiems projektams.
- Integruotas radiatorius padeda išvengti perkaitimo ir prailgina valdiklio tarnavimo laiką.
- FWD apsauga apsaugo nuo pažeidimų dėl staigių variklio sukimosi krypties pokyčių.
- Maitinimo jungiklis patogiam įjungimui ir išjungimui.

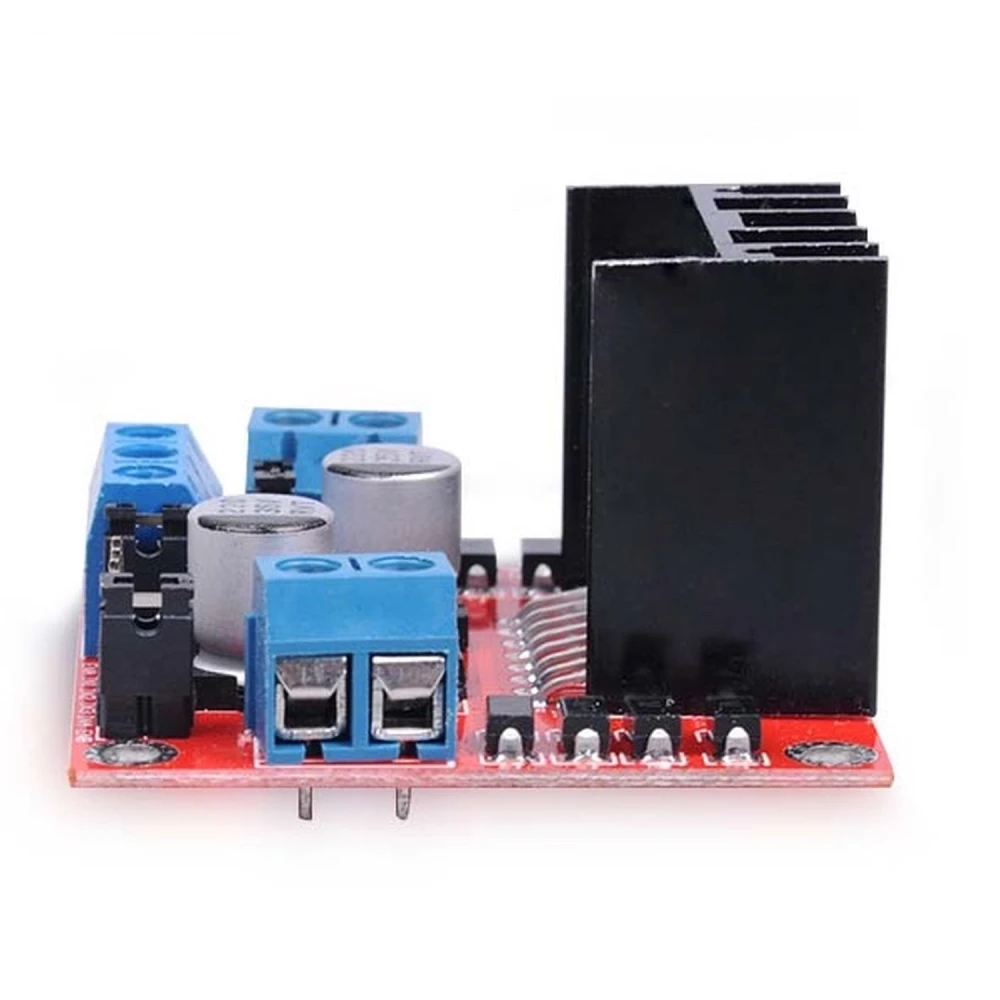

- Įjungimo ir krypties LED indikatorius padeda vizualiai stebėti variklio būseną.
- Du DC išėjimai leidžia prijungti DC variklius arba žingsninius variklius.

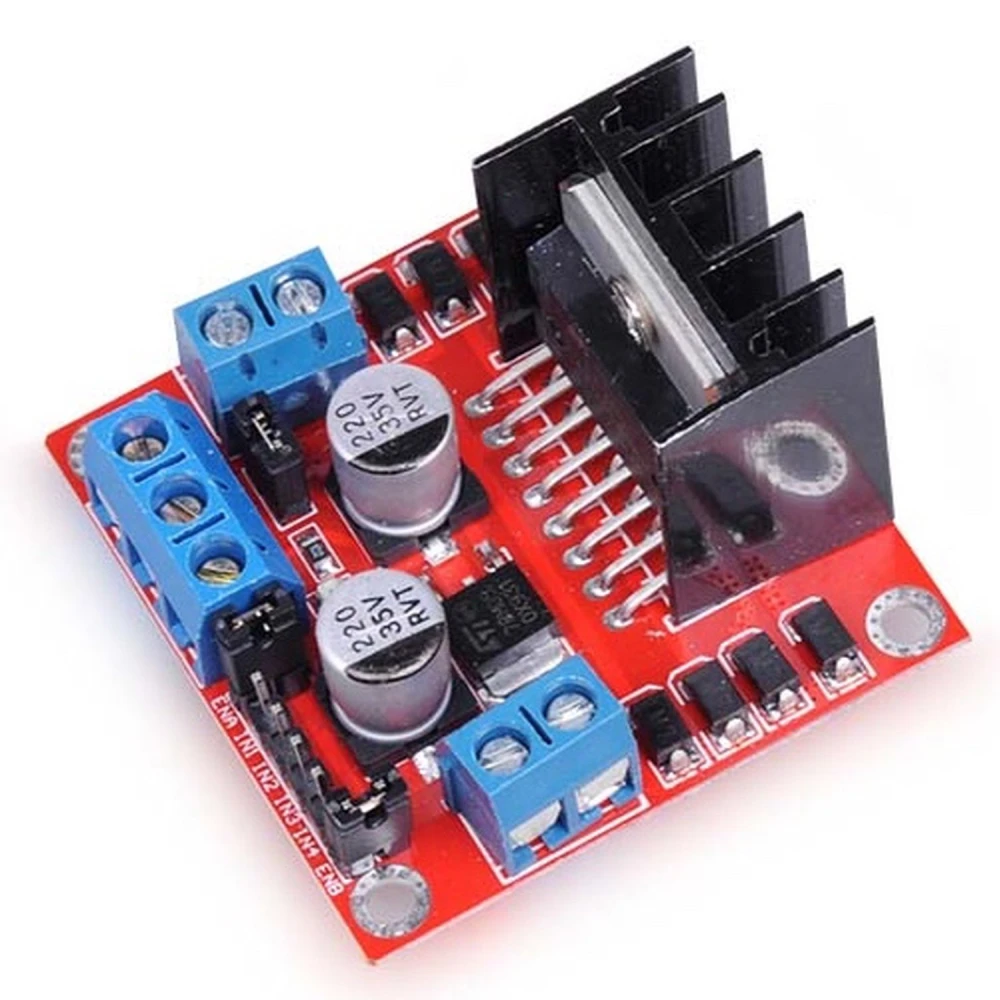

- Montavimo skylės tvirtam pritvirtinimui prie važiuoklės ar konstrukcijos, palengvinant integraciją į projektus.
Techninės specifikacijos
- Driver: L298
- Variklių maitinimas: 6-35V DC
- Maksimali srovė: 2 Amperai vienam išėjimui (4A iš viso arba sujungus)
- Atskiras loginis maitinimas: 5-7V
- Srovė logikai: maždaug 36 mA
- TTL lygiai: žemas nuo -0.3V iki 1.5V, aukštas nuo 2.3V iki Vss
- Maksimali galia: 25W
Tipiniai naudojimo atvejai
Šis valdiklis idealiai tinka robotikos, automatizavimo ir bendro variklių valdymo projektams. Jis gali valdyti žingsninius variklius tiksliam pozicionavimui arba DC variklius, kai reikia greičio ir krypties valdymo. Suderinamas su Arduino plokštėmis ir kitais mikrovaldikliais, palaikančiais TTL signalus.
Suderinamumas
Suderinamas su Arduino ir kitomis sistemomis, naudojančiomis TTL lygius loginiam valdymui. Reikalingas tinkamas išorinis maitinimo šaltinis prijungtiems varikliams, 6-35V DC diapazone.
- Lengvas ir galingas kompaktiškiems projektams
- Integruotas radiatorius nuo perkaitimo
- FWD apsauga nuo staigių sukimosi pokyčių
- Maitinimo jungiklis patogiam valdymui
- LED indikatoriai įjungimui ir krypčiai
- 2 DC išėjimai varikliams arba žingsniniam varikliui
- Tvirtas montavimas su skylėmis važiuoklei
- Variklių maitinimas: 6-35V DC
- Maksimali srovė: 2A vienam išėjimui (4A iš viso)
- Loginis maitinimas: 5-7V su 36 mA
- Maksimali galia: 25W
Klientų klausimai ir atsakymai
Kokius variklius galima valdyti su dvigubu H tiltu L298 ir koks jo srovės limitas?
Valdiklis tinka DC varikliams ir bipoliniams žingsniniams varikliams. Kiekvienas kanalas palaiko iki 2 A nuolatinės srovės (4 A maksimaliai sujungus išėjimus), o varikliams skirti įtampos diapazonai yra nuo 6 iki 35 V DC. Rekomenduojama neviršyti šių ribų, kad būtų išvengta nuolatinių pažeidimų.
Kokių atsargumo priemonių reikia, kad būtų išvengta perkaitimo ar pažeidimų dėl perkrovos?
Modulis turi radiatorių šilumai valdyti, tačiau esant maksimaliai apkrovai arba prastai ventiliacijai gali prireikti papildomo aušinimo. Svarbu neviršyti 2 A vienam kanalui ir patikrinti, kad bendra srovė neviršytų bendros talpos. Darbo metu stebint temperatūrą liečiant galima išvengti gedimų.
Kokie yra maitinimo šaltinio elektriniai reikalavimai varikliams ir logikai?
Reikalingi du maitinimo šaltiniai: vienas varikliams (6–35 V DC, priklausomai nuo variklio) ir kitas logikai (5–7 V DC, tipinės sąnaudos 36 mA). Modulis leidžia atskirti abi žemes, kad būtų išvengta elektrinių triukšmų. Naudojant stabilizuotus maitinimo šaltinius sumažėja rizika.
Ar yra apribojimų naudojant šį valdiklį su moderniais 3,3 V mikrovaldikliais, tokiais kaip ESP32 ar Raspberry Pi Pico?
Taip. L298 priima TTL įėjimus; tačiau aukštas lygis turi būti bent 2,3 V, kad būtų atpažintas kaip „aukštas“. Su 3,3 V mikrovaldikliais problemų nėra, bet jis tiesiogiai nesuderinamas su 1,8 V lygiais. Jei signalai žemesni, rekomenduojamas buferis arba loginio lygio keitiklis.
Lyginant su kitais moderniais valdikliais, tokiais kaip DRV8825 ar BTS7960, kokie yra objektyvūs L298 privalumai ir trūkumai?
L298 yra tvirtas, lengvai prižiūrimas ir pigus, tačiau pasižymi didesniu šilumos išskyrimu ir mažesniu efektyvumu (~70 %) nei MOSFET driveriai, tokie kaip DRV8825 (>90 %). Jis nesiūlo pažangaus microstepping ar integruotos išmanios apsaugos. Tai geras pasirinkimas tvirtiems prototipams, bet ne projektams, kuriuose svarbiausia energijos efektyvumas ar tikslus valdymas.
Kokius variklius galiu valdyti su šiuo L298 valdikliu?
Su šiuo valdikliu galite valdyti nuolatinės srovės (DC) variklius ir žingsninius variklius (PAP).
Koks yra variklių maitinimo įtampos diapazonas?
Valdiklis palaiko variklių maitinimą nuo 6 iki 35V DC.
Kokią srovę gali atlaikyti vienam išėjimui?
Gali atlaikyti iki 2 amperų vienam išėjimui, o sujungus išėjimus – iš viso 4 amperus.
Ar jis suderinamas su Arduino?
Taip, jis suderinamas su Arduino ir kitais mikrovaldikliais, naudojančiais TTL lygius logikai.
Kokią apsaugą turi valdiklis nuo pažeidimų?
Jame yra FWD apsauga nuo pažeidimų dėl staigių variklio sukimosi krypties pokyčių ir integruotas radiatorius nuo perkaitimo.
