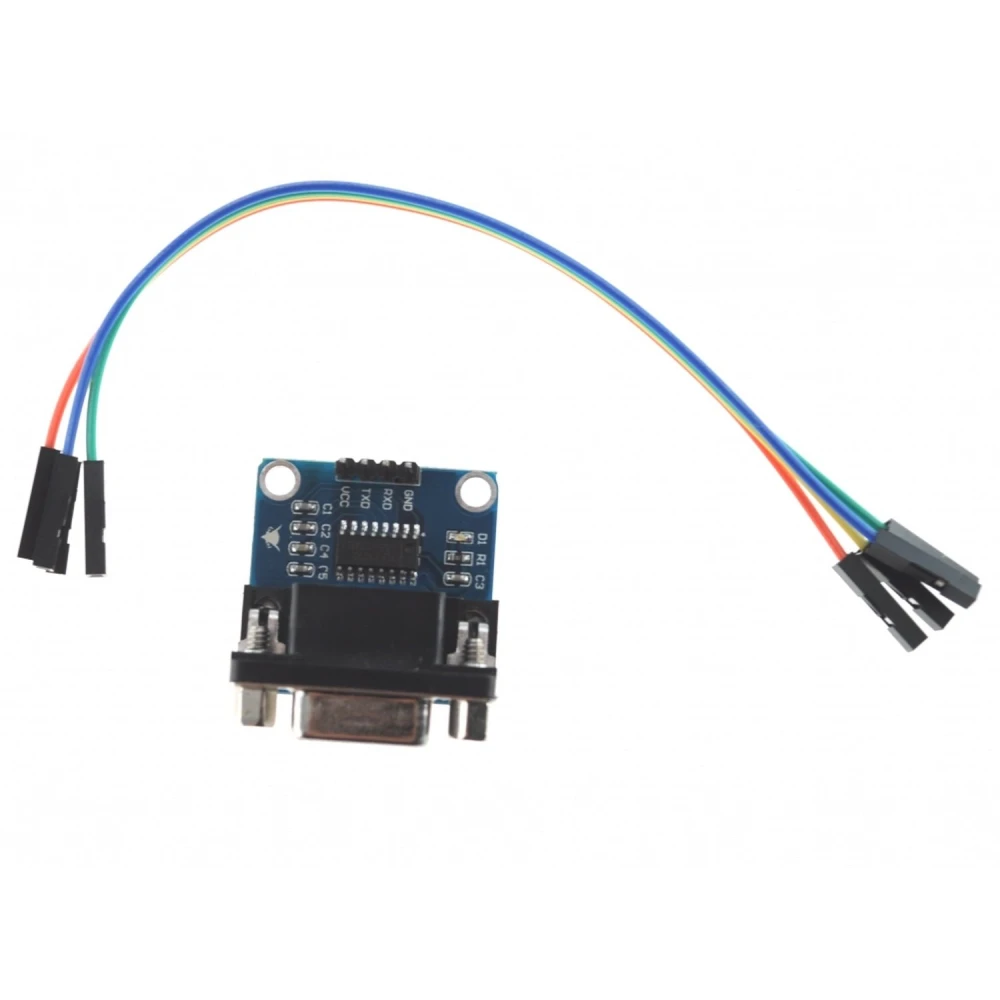

RS232 į TTL MAX3232 keitiklis – serijinei ir TTL jungčiai
Prekės ženklas: satkit
PVM įskaičiuotas (Be PVM: 3,00 €)
Nuolaidos už kiekį
| Kiekis | Kaina | Išsaugoti |
|---|---|---|
| 2+ | 3,48 € | -4% |
| 10+ | 3,30 € | -9% |
| 20+ | 2,90 € | -20% |
RS232 į TTL MAX3232 keitiklis yra adapterio modulis, sukurtas palengvinti ryšį tarp įrenginių, naudojančių RS232 standartą, ir tų, kurie veikia su TTL lygiais, ypač elektronikos ir Arduino projektuose.
Pagrindinės savybės:
- RS232 į TTL lygių adapterio modulis.
- Leidžia prijungti įrenginį su RS232 serijiniu portu prie įrenginio, veikiančio TTL lygiais.
- Suderinamas su 3.3V TTL logika, idealiai tinka mikrovaldikliams ir Arduino plokštėms.
- Pateikia TX ir RX signalus bei maitinimą; srauto valdymo nėra.
Techninės specifikacijos:
- RS232 sąsaja prijungimui prie tradicinių įrenginių.
- TTL išvestis, suderinama su 3.3V logika.
- Perduodami signalai: TX (siuntimas) ir RX (priėmimas).
- Maitinimas pateikiamas TTL pusei.
Tipiniai naudojimo atvejai:
- Kompiuterių ar įrenginių su RS232 serijiniu portu prijungimas prie mikrovaldiklių arba Arduino plokščių.
- Automatikos ir valdymo projektai, kuriems reikalingas ryšys tarp skirtingų įtampos lygių.
- Signalų pritaikymas elektronikos kūrimui ir bandymams.
Suderinamumas:
Šis keitiklis suderinamas su įrenginiais, veikiančiais su 3.3V TTL lygiais, tokiais kaip daugelis Arduino plokščių ir kiti mikrovaldikliai. Srauto valdymo nėra, todėl svarbu atsižvelgti į šį apribojimą ten, kur jo reikia.
RS232 į TTL MAX3232 keitiklis yra būtinas įrankis tiems, kurie dirba su elektronika ir nori paprastai bei efektyviai pritaikyti serijinius signalus tarp skirtingų įtampos standartų.
- RS232 į TTL lygių adapterio modulis, suderinamas su 3.3V logika
- Leidžia prijungti RS232 serijinio porto įrenginius prie TTL įrenginių
- Pateikia TX ir RX signalus bei maitinimą, be srauto valdymo
- Puikiai tinka Arduino projektams ir mikrovaldikliams
- Palengvina ryšį tarp skirtingų serijinių įtampos lygių
Klientų klausimai ir atsakymai
Kokios maitinimo įtampos reikia keitikliui ir kokios jo darbinės ribos?
RS232 į TTL keitiklis su MAX3232 lustu paprastai veikia su 3,3 V–5,5 V maitinimu, o 5 V yra dažniausia reikšmė. Jis stabiliai veikia šiame diapazone tiek RS232 įėjimo pusėje, tiek konvertuojant į TTL logiką, suderinamą su 3,3 V.
Kokie yra fiziniai adapterio matmenys ir kas įeina į dėžutę jį perkant?
Modulis paprastai yra apie 35 mm x 15 mm x 12 mm dydžio ir sveria mažiau nei 10 g. Dėžutėje paprastai yra tik surinktas adapteris; laidai ar kiti priedai dažniausiai neįtraukti, todėl juos reikia įsigyti atskirai, jei jų reikia.
Kaip prijungiamas keitiklis prie tokios plokštės kaip Arduino ir kokių atsargumo priemonių reikia laikytis?
Jungimas atliekamas sujungiant modulio TX kaištį su Arduino RX, o modulio RX su Arduino TX, taip pat prijungiant masę (GND). Labai svarbu užtikrinti, kad maitinimas būtų leistinose ribose, ir vengti neteisingo jungčių sukeitimo, kad būtų išvengta elektros pažeidimų.
Kaip šis keitiklis lyginamas su kitais USB į TTL adapteriais suderinamumo ir naudojimo požiūriu?
Šis modelis specialiai konvertuoja RS232 signalus (paprastai ±12 V) į 3,3 V TTL, todėl tinka seniems įrenginiams su serial port. USB į TTL adapteriai papildomai suteikia USB sąsają, todėl jie labiau tinka, jei tikslinis PC neturi RS232 porto. Šis keitiklis yra paprastesnis, bet mažiau universalus šiuolaikinėse situacijose.
Kam skirtas RS232 į TTL MAX3232 keitiklis?
Jis skirtas pritaikyti serijinio ryšio signalus tarp įrenginio su RS232 portu ir TTL lygius naudojančių įrenginių, palengvinant jų sujungimą.
Ar jis suderinamas su Arduino plokštėmis?
Taip, jis suderinamas su Arduino plokštėmis, kurios veikia su 3.3V TTL logika, ir leidžia serijinį ryšį tarp Arduino ir RS232 įrenginių.
Ar yra srauto valdymas?
Ne, šis modulis pateikia tik TX ir RX signalus bei maitinimą, bet neturi srauto valdymo.
Kokius įtampos lygius palaiko TTL pusė?
TTL pusė suderinama su 3.3 voltų logika, kuri yra įprasta daugelyje mikrovaldiklių ir Arduino plokščių.
Ar galima išsiųsti iš karto?
Šiuo metu prekės nėra sandėlyje ir ji nėra prieinama išsiųsti iš karto.
