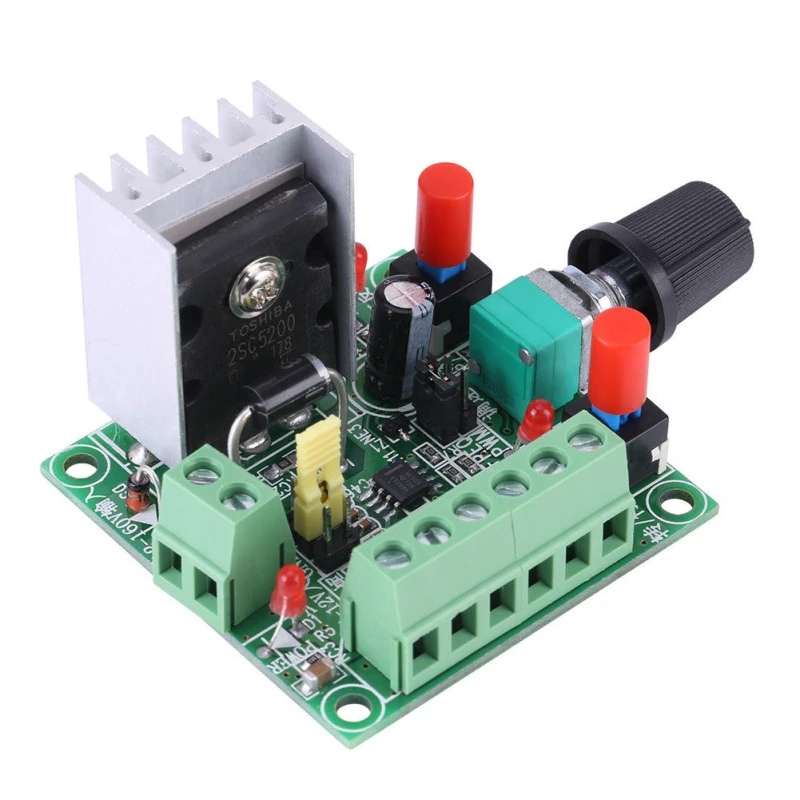

PWM variklio valdiklis žingsniniam varikliui su greičio moduliu
Prekės ženklas: satkit
PVM įskaičiuotas (Be PVM: 9,00 €)
PWM variklio valdiklis žingsniniam varikliui greičio reguliavimo modulis
Šis PWM variklio valdiklis žingsniniam varikliui yra modulis, sukurtas tiksliam žingsninių variklių valdymui, leidžiantis reguliuoti greitį ir kryptį naudojant PWM (impulsų pločio moduliacijos) signalus. Jis idealiai tinka elektronikos taikymams ir projektams su Arduino, kur reikalingas patikimas ir reguliuojamas variklio valdymas.
Pagrindinės savybės
- PWM signalų generavimas greičio ir krypties valdymui.
- Konfigūracija naudojant jumperį, kad būtų pasirinktas numatytasis impulsų dažnis.
- Žingsninio valdymo signalai su aukšto, vidutinio ir žemo dažnio parinktimis, pritaikytomis skirtingiems poreikiams.
- Šešios valdymo linijos: PUL+ ir PUL- teigiamiems ir neigiamiems impulsams; EN+ ir EN- įjungimo gnybtams; DIR+ ir DIR- variklio krypčiai.
- Lankstus maitinimo šaltinis: 15-160VDC arba 5-12VDC, su tinkamu prijungimu kiekvienai įtampai.
- Variklio pirmyn ir atgal valdymas mygtukais.
- Reguliuojamas greičio valdymas potenciometru, kuris keičia PWM signalo dažnį.
Techninės specifikacijos
- Maitinimo įtampa: 15-160VDC arba 5-12VDC.
- PWM signalo dažnis:
- Aukštas: 5.8 kHz iki 127 kHz
- Vidutinis: 590 Hz iki 15.8 kHz
- Žemas: 82 Hz iki 2.3 kHz
- Dydis: 73 x 51 x 37 mm.
- Svoris: 50 gramų.
Tipinis naudojimas ir suderinamumas
Šis modulis puikiai tinka žingsninių variklių valdymo projektams su Arduino sistemomis ir kitomis DIY elektronikos platformomis. Jis leidžia reguliuoti variklių greitį ir kryptį tokiose srityse kaip robotika, automatizavimas, 3D spausdintuvai ir pozicionavimo sistemos.
Dėl lanksčios konfigūracijos ir reguliuojamų PWM signalų jis suderinamas su įvairiais žingsniniais varikliais ir H tilto valdikliais.
Pakuotės turinys
- 1 x PWM variklio valdiklis žingsniniam varikliui greičio reguliavimo modulis.
Pastaba: Šiuo metu šis produktas išparduotas. Rekomenduojame peržiūrėti alternatyvius produktus arba susisiekti su mūsų palaikymo komanda dėl daugiau variantų.
- Generuoja PWM signalus tiksliam greičio ir krypties valdymui.
- Lengva konfigūracija jumperiu impulsų dažniui pasirinkti.
- Aukšto, vidutinio ir žemo dažnio signalai įvairioms paskirtims.
- Šešios valdymo linijos impulsams, įjungimui ir krypčiai.
- Lankstus 15-160VDC arba 5-12VDC maitinimo šaltinis.
- Pirmyn ir atgal valdymas mygtukais.
- Reguliuojamas greitis potenciometru PWM dažniui keisti.
Klientų klausimai ir atsakymai
Kaip parenkamas ir reguliuojamas PWM išėjimo dažnis pagal variklio poreikius?
Modulyje yra potenciometras PWM signalo dažniui reguliuoti ir džemperis trims diapazonams pasirinkti: žemam (82 Hz–2,3 kHz), vidutiniam (590 Hz–15,8 kHz) ir aukštam (5,8 kHz–127 kHz). Tinkamas diapazonas priklauso nuo variklio tipo ir paskirties: dideliems, mažų apsukų varikliams tinka žemi dažniai, o mažiems varikliams ar didelio greičio taikymams gali reikėti aukštesnių dažnių. Svarbu neviršyti maksimalaus dažnio, kurį palaiko variklio valdiklis arba pats variklis.
Kokie yra fiziniai modulio matmenys ir kaip tai veikia montavimą kompaktiškuose elektros skyduose?
Valdiklio matmenys yra 73 mm x 51 mm x 37 mm, o svoris – 50 g. Šie matmenys leidžia jį naudoti mažesniuose elektros spintose, nes integracija yra paprasta net ribotoje erdvėje. Rekomenduojama palikti papildomos vietos tinkamam vėdinimui ir patogesniam prijungimui.
Ar yra elektros ar signalo suderinamumo apribojimų naudojant šį valdiklį su kitų gamintojų esamais driveriais?
Šio modulio suderinamumas priklauso nuo to, ar driveriai priima standartinius pulse/direction/enabled signalo įėjimus TTL ar panašiais lygiais. Aprašyme nurodyti šeši prijungimai: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Prieš integruojant rekomenduojama patikrinti driverio įėjimo logikos lygių specifikacijas, nes kai kuriems pramoniniams driveriams gali reikėti diferencialinių ar specifinių standartų signalų.
Ar yra atsarginių dalių, garantija ar palaikymas šiam valdikliui gedimo atveju?
Pateikta informacija konkrečiai nemini atsarginių dalių prieinamumo ar garantijos sąlygų. Paprastai tokio tipo elektroniniams moduliams taikoma ribota komercinė garantija, kurią suteikia platintojas, o atskirų atsarginių dalių dažnai nebūna; rimtesnio gedimo atveju paprastai keičiamas visas modulis. Rekomenduojama tiesiogiai kreiptis į tiekėją dėl garantijos, garantinio aptarnavimo ir keitimo galimybių.
Kokią įtampą palaiko šis PWM variklio valdiklis?
Šis valdiklis palaiko 15-160VDC arba 5-12VDC maitinimo šaltinius, su atskiromis jungtimis kiekvienam diapazonui.
Kaip šiame modulyje reguliuojamas variklio greitis?
Greitis reguliuojamas keičiant PWM signalo dažnį integruotu potenciometru modulyje.
Ar jis suderinamas su Arduino žingsniniais varikliais?
Taip, šis modulis suderinamas su žingsniniais varikliais, naudojamais Arduino projektuose ir kitose DIY elektronikos sistemose.
Kokius valdymo signalus turi modulis?
Jis turi šešias linijas: PUL+ ir PUL- impulsams, EN+ ir EN- įjungimui, bei DIR+ ir DIR- variklio krypčiai valdyti.
Ar šiuo metu galima jį įsigyti?
Šiuo metu produktas išparduotas. Rekomenduojama peržiūrėti alternatyvius produktus arba susisiekti su palaikymu.
