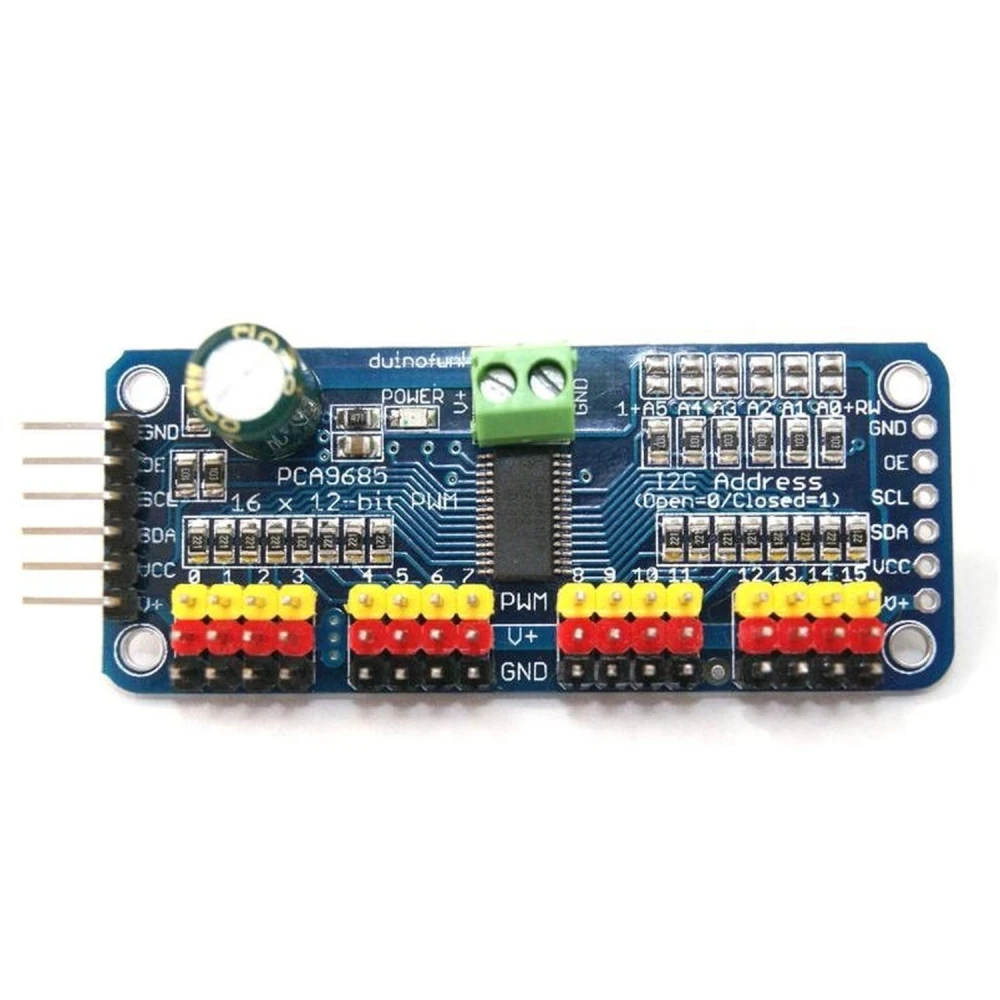

PCA9685 16 kanalų 12 bitų PWM I2C servų valdiklis, suderinamas su Arduino

Name: PCA9685 16 kanalų 12 bitų PWM I2C servų valdiklis, suderinamas su Arduino
Brand: satkit
SKU: N010205-PCA9685
Price: 7.01 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

7,01€

PVM įskaičiuotas (Be PVM: 5,79 €)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	6,29 €	-10%

Liko tik 3 vnt. sandėlyje – užsisakykite netrukus!

Standartinis pristatymas Tr, Bal 29 - Pn, Geg 1

Skubus pristatymas Pr, Bal 27 - An, Bal 28

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

PCA9685 16 kanalų 12 bitų PWM I2C servų valdiklis yra elektroninis modulis, sukurtas palengvinti kelių servomotorų valdymą naudojant efektyvią ir tikslią I2C sąsają. Suderinamas su Arduino, šis valdiklis leidžia valdyti iki 16 PWM išėjimų naudojant tik du mikrovaldiklio kontaktus, taip optimizuojant išteklių naudojimą ir supaprastinant laidų jungimą.

Pagrindinės savybės:

16 PWM kanalų valdymas: Leidžia vienu metu valdyti iki 16 servų arba PWM išėjimų.
12 bitų raiška: Užtikrina tikslią kiekvieno išėjimo raišką, maždaug 4 mikrosekundžių raišką prie 60 Hz, idealiai tinka sklandžiam ir tiksliam servomotorų valdymui.
I2C sąsaja su integruotu laikrodžiu: Nereikalauja, kad mikrovaldiklis siųstų laikrodžio signalą, todėl sumažėja apdorojimo apkrova.
Modulių sujungimas grandine: Galima sujungti iki 62 modulių nuosekliai, leidžiant valdyti iki 992 PWM išėjimų iš vienos I2C magistralės.
Lankstus maitinimas: Veikia su 5V ir gali būti valdomas iš 3.3V mikrovaldiklių, o išėjimai palaiko iki 6V.
Išėjimo konfigūracija: Išėjimai gali būti konfigūruojami push-pull arba open-drain režimu, kad tiktų skirtingoms paskirtims.
Įgalinimo kontaktas: Leidžia greitai išjungti visus išėjimus didesniam valdymui ir saugumui.
Integruoti 220 omų rezistoriai: Palengvina LED išėjimų valdymą be papildomų komponentų.

Tipinės paskirtys:

Kelių servomotorų valdymas robotuose ir automatizavimo projektuose.
LED apšvietimo projektai su tiksliu PWM valdymu.
Paskirtys, kuriose reikia išplėsti PWM išėjimų skaičių mikrovaldikliuose, tokiuose kaip Arduino.

Suderinamumas: Šis valdiklis visiškai suderinamas su Arduino platformomis ir kitais mikrovaldikliais, palaikančiais I2C ryšį, todėl jį lengva integruoti į elektronikos ir robotikos projektus.

Pakuotės turinys:

1 x PCA9685 16 kanalų 12 bitų PWM I2C servų valdiklis, suderinamas su Arduino.

Valdo iki 16 servų naudojant tik du I2C kontaktus
12 bitų raiška tiksliam servų valdymui
Galima sujungti iki 62 modulių ir valdyti 992 PWM išėjimus
I2C sąsaja su integruotu laikrodžiu, be papildomos mikrovaldiklio apkrovos
5V maitinimas, suderinamas su 3.3V mikrovaldikliais
Reguliuojamas PWM dažnis iki 1.6 KHz
Išėjimai konfigūruojami push-pull arba open-drain režimu
Įgalinimo kontaktas greitam visų išėjimų išjungimui
220 omų rezistoriai tiesioginiam LED valdymui

Klientų klausimai ir atsakymai

Kokias maksimalias įtampos ir srovės reikšmes palaiko modulio išėjimai?

Išėjimai gali atlaikyti iki 6 V ir rekomenduojamą maksimalią maždaug 25 mA srovę vienam kanalui, ribojamą integruotų 220 Ω rezistorių. Didesnėms apkrovoms (pavyzdžiui, didesniems servams) reikia apkrovą maitinti išoriškai ir naudoti PCA9685 tik kaip PWM signalo generatorių.

Kokį PWM dažnių diapazoną palaiko modulis ir kaip tai veikia servų bei LED valdymą?

Modulis palaiko maždaug nuo 24 Hz iki 1,6 kHz PWM dažnius, kuriuos galima reguliuoti programiškai. Standartiniams servams rekomenduojama 50–60 Hz, kad būtų išvengta perkaitimo ir vibracijų; LED galima naudoti didesnį dažnį, kad nebūtų matomo mirgėjimo. Dažnio keitimas veikia laiko skiriamąją gebą ir gali reikalauti kodo korekcijų pagal apkrovos tipą.

Kaip PCA9685 valdiklis prijungiamas prie Arduino?

Jis jungiamas per I2C sąsają naudojant Arduino SDA ir SCL kontaktus, leidžiant valdyti iki 16 servų naudojant tik du kontaktus.

Kiek servų galiu valdyti su šiuo moduliu?

Vienas modulis gali valdyti iki 16 servų, o sujungus iki 62 modulių galima valdyti iš viso 992 servus.

Kokios maitinimo įtampos reikia valdikliui?

Valdiklis veikia su 5V maitinimu ir gali būti valdomas iš mikrovaldiklių, veikiančių su 3.3V.

Ar šis valdiklis suderinamas su kitais mikrovaldikliais, ne tik Arduino?

Taip, jis suderinamas su bet kuriuo mikrovaldikliu, palaikančiu I2C ryšį, ne tik su Arduino.

Kam skirtas PCA9685 įgalinimo kontaktas?

Įgalinimo kontaktas leidžia greitai išjungti visus PWM išėjimus didesniam projekto valdymui ir saugumui.
