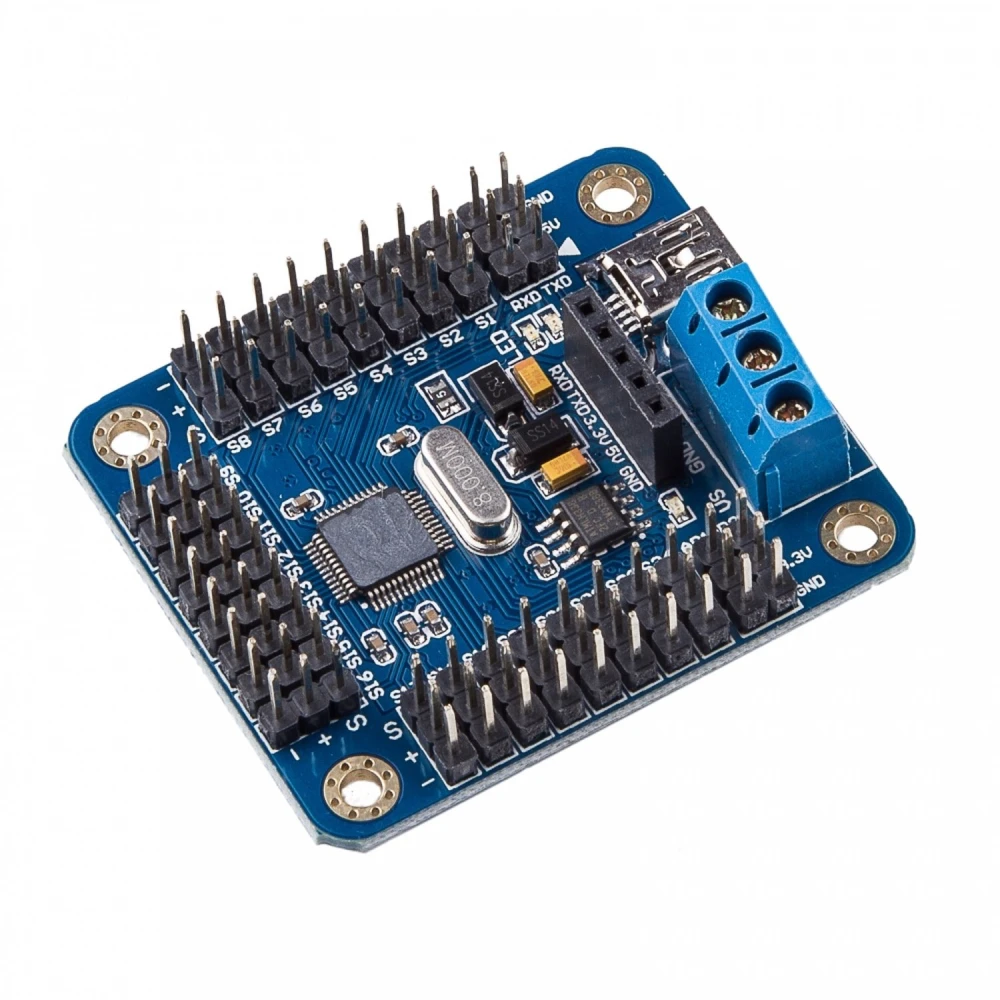

16 kanalų Arduino servų valdiklio plokštė elektronikos projektams

Name: 16 kanalų Arduino servų valdiklio plokštė elektronikos projektams
Brand: satkit
SKU: 1B010102-16-MOTOR-ARDU
Price: 26.87 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

26,87€

PVM įskaičiuotas (Be PVM: 22,21€)

Liko tik 5 vnt. sandėlyje – užsisakykite netrukus!

Standartinis pristatymas Tr, Bal 22 - Pn, Bal 24

Skubus pristatymas Pr, Bal 20 - An, Bal 21

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

16 kanalų Arduino servų valdiklio plokštė yra įrenginys, skirtas nepriklausomai ir vienu metu valdyti iki 16 servomotorų, ypač naudingas modelių ir robotikos projektuose. Didelė 1 mikrosekundo PWM raiška užtikrina tikslų kiekvieno servo judėjimo valdymą.

Šią plokštę galima valdyti iš PC, siunčiant komandas per nuoseklųjį prievadą, naudojant įvairias programavimo kalbas, tokias kaip C, C++, C.NET arba Visual Basic. Be to, ji suderinama su mikrovaldikliais, tokiais kaip PIC, AVR ir Arduino, per UART TTL sąsają, todėl yra labai universali įvairiems elektronikos sprendimams.

Pagrindinės savybės

Vienu metu ir nepriklausomai valdo iki 16 servomotorų.
1 mikrosekundo PWM raiška tiksliems judesiams.
Du nepriklausomi maitinimo šaltiniai: vienas plokštei (6,5V a 12V) ir kitas servams (paprastai 5V).
Automatinis ryšio greitis (baud rate) nuo 9600 iki 128000.
Suderinama su USB ir UART TTL valdymui iš PC arba mikrovaldiklių.
Kompaktiški matmenys: 51 mm x 43,5 mm x 1,6 mm.

Tipiniai naudojimo būdai

Modeliavimas: kelių servų valdymas modeliuose ir mastelio transporto priemonėse.
Robotika: robotų kūrimas su koordinuotais ir tiksliais judesiais.
Autonominės transporto priemonės: pavarų valdymas navigacijai ir manevrams.
Švietimo projektai ir prototipai, kuriems reikia pažangaus servomotorų valdymo.

Suderinamumas

Plokštė suderinama su bet kuriuo mikrovaldikliu, palaikančiu UART TTL ryšį, įskaitant Arduino, PIC ir AVR. Ją taip pat galima valdyti iš PC naudojant programinę įrangą, kuri siunčia komandas per nuoseklųjį prievadą, todėl ją lengva integruoti į skirtingas kūrimo aplinkas.

Jos konstrukcija su dviem nepriklausomais maitinimo šaltiniais užtikrina stabilų ir saugų plokštės bei servų veikimą, išvengiant trikdžių ir įtampos kritimų.

Apibendrinant, ši valdiklio plokštė yra efektyvus ir lankstus sprendimas tiems, kurie savo elektronikos projektuose nori tiksliai ir paprastai valdyti kelis servomotorus.

Vienu metu valdo iki 16 servomotorų su 1us PWM tikslumu
Du nepriklausomi maitinimo šaltiniai plokštei ir servams (6,5V-12V ir 5V)
Suderinama su PC per USB arba mikrovaldikliais per UART TTL
Automatinis ryšio greitis nuo 9600 iki 128000 baud
Kompaktiški matmenys: 51mm x 43,5mm x 1,6mm
Pridedama pavyzdinė programinė įranga, palengvinanti kūrimą

Klientų klausimai ir atsakymai

Ar šią plokštę galima naudoti su kitais mikrovaldikliais nei Arduino, pavyzdžiui, PIC ar Raspberry Pi?

Taip, ryšys vyksta per UART TTL, todėl ji suderinama su dauguma mikrovaldiklių, įskaitant PIC, AVR ir tokias platformas kaip Raspberry Pi (jei reikia, naudojant loginio lygio adapterius). Svarbu tik, kad įrenginys galėtų siųsti suderinamas nuoseklias komandas.

Kokie yra plokštės matmenys ir ką sudaro pakuotė ją įsigijus?

Plokštės matmenys yra 51 mm x 43,5 mm x 1,6 mm. Paprastai pakuotėje yra valdymo plokštė, prilituotos jungtys ir kai kuriose versijose USB kabelis. Rekomenduojama pasitikrinti tikslų komplektą su pardavėju, nes jis gali skirtis priklausomai nuo tiekėjo.

Ar reikalingas papildomas aušinimas ilgalaikiam naudojimui arba didelei apkrovai visuose kanaluose?

Plokštėje nėra radiatorių ar ventiliatorių, o standartinėse aplikacijose jų paprastai ir nereikia. Tačiau jei 16 servo variklių veikia vienu metu maksimalia apkrova, būtina užtikrinti gerą ventiliaciją ir naudoti tinkamą maitinimo šaltinį, kad būtų išvengta laidų ir plokštės takelių perkaitimo. Esant didelėms apkrovoms, verta stebėti temperatūrą.

Kiek servomotorų galiu valdyti su šia plokšte?

Ji gali valdyti iki 16 servomotorų nepriklausomai ir vienu metu.

Su kokiais įrenginiais ši plokštė suderinama?

Ji suderinama su PC per USB ir su mikrovaldikliais, tokiais kaip Arduino, PIC ir AVR, per UART TTL.

Kokio įtampos diapazono reikia plokštei ir servams?

Plokštei reikia 6,5V a 12V maitinimo, o servai paprastai veikia su 5V.

Ar pridedama programinė įranga plokštei valdyti?

Taip, pridedama pavyzdinė programinė įranga PC, kuri palengvina valdymą komandomis per nuoseklųjį prievadą.

Kokia yra PWM valdymo raiška?

PWM raiška yra 1 mikrosekundė, todėl servus galima valdyti labai tiksliai.
