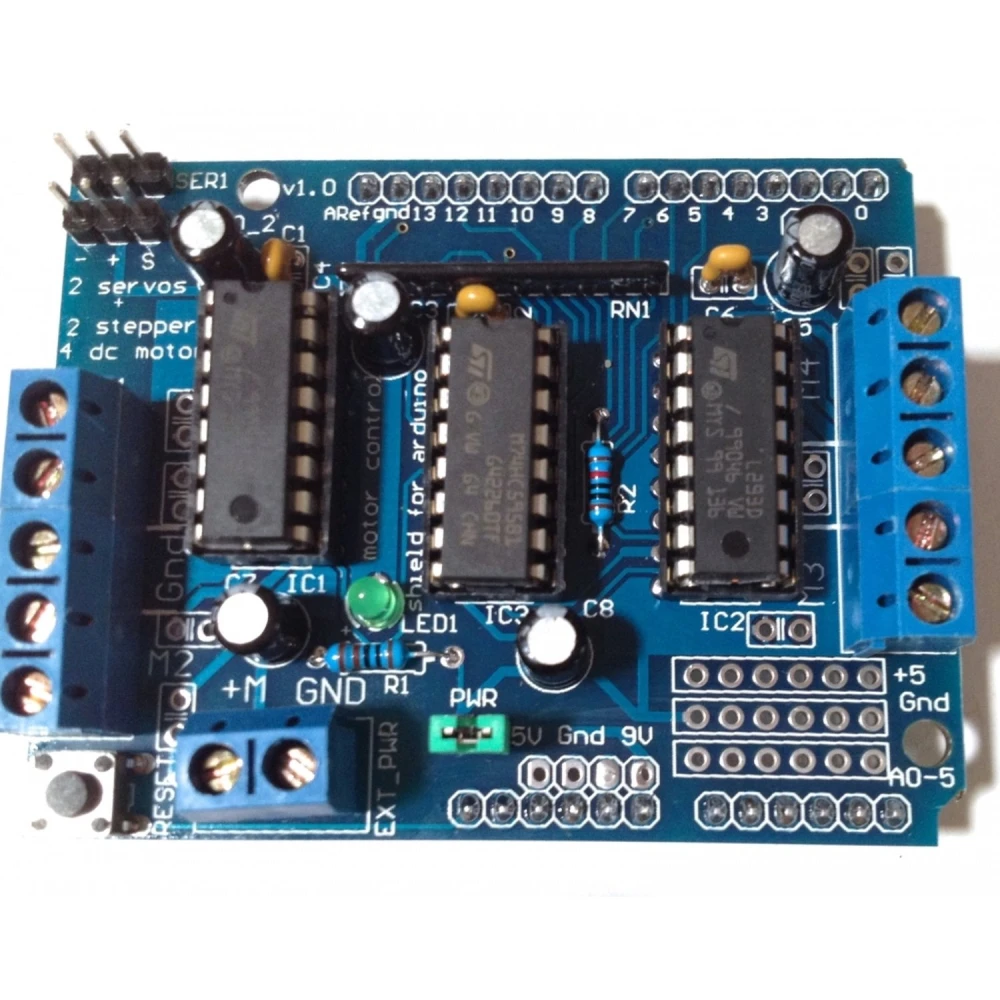

L293D Arduino Shield tvarkyklė DC ir stepper variklių valdymui

Produkto aprašymas

L293D Arduino Shield yra plėtimo plokštė, sukurta efektyviam DC variklių ir žingsninių variklių (stepper) valdymui Arduino pagrinduose projektuose. Šis shield leidžia vienu metu valdyti iki 4 DC variklių arba 2 stepper variklius, palengvindamas robotikos sistemų ir automatizavimo kūrimą su dideliu tikslumu ir patikimumu.

Pagrindinės savybės

• Valdo iki 4 dvikrypčių DC variklių su 8 skaitmenų greičio reguliavimu (0.5% skiriamoji geba).
• Palaiko 2 stepper variklius su teigiamos ir neigiamos krypties valdymu bei paprastu arba dvigubu žingsnio valdymu.
• Yra du 5V lizdai servovarikliams, prijungti prie Arduino didelės raiškos laikmačio tiksliam valdymui.
• 4 kanalų H tiltas, paremtas L293D lustu, galintis tiekti iki 0.6A vienam kanalui su šilumine apsauga nuo perkrovos.
• Variklių maitinimo diapazonas nuo 4.5V iki 35V DC, pritaikytas įvairių tipų varikliams.
• Gnybtai storų laidų prijungimui (10-22 AWG), užtikrinantys saugų ir stabilų sujungimą.
• Integruotas Arduino reset mygtukas, palengvinantis greitą sistemos paleidimą iš naujo.
• Garantuotas suderinamumas su Arduino Mega, Diecimila, Duemilanove ir Uno plokštėmis.
• Kompaktiški 70 x 55 mm matmenys, idealiai tinkantys ribotos erdvės projektams.

Tipinės taikymo sritys

• Švietimo robotika ir DIY projektai, kuriems reikalingas variklių valdymas.
• Automatizavimo sistemos, kurioms reikia vienu metu valdyti kelis variklius.
• Arduino valdomų transporto priemonių prototipai, įskaitant robotus su DC varikliais ir žingsniniais varikliais.
• Servovariklių valdymas tiksliems mechanizmams.

Suderinamumas ir naudojimas

Šis shield yra suderinamas su Arduino Mega, Diecimila, Duemilanove ir Uno plokštėmis, todėl jį lengva integruoti į įvairius projektus. Jo plug-and-play konstrukcija leidžia prijungti jį tiesiai ant Arduino plokštės be papildomų laidų. Be to, jungtis su Arduino didelės raiškos laikmačiu leidžia pažangiai valdyti servovariklius ir žingsninius variklius.

Norėdami naudoti L293D Arduino Shield, tiesiog uždėkite shield ant suderinamos Arduino plokštės ir prijunkite variklius prie gnybtų. Variklius galite valdyti kodu Arduino IDE aplinkoje, naudodami standartines variklių ir servovariklių bibliotekas.

Techninės specifikacijos

• Driver: L293D
• Variklių maitinimas: 4.5 - 35V DC
• Maksimali srovė vienam išėjimui: 0.6 Amperios
• Matmenys: 70 x 55 mm
• Jungtys: gnybtai laidams 10-22 AWG

Šis shield yra efektyvus ir ekonomiškas sprendimas tiems, kurie nori išplėsti variklių valdymo galimybes savo Arduino projektuose, užtikrindamas patvarumą, suderinamumą ir paprastą naudojimą.

• Vienu metu valdo iki 4 DC variklių arba 2 stepper variklius
• 4 kanalų H tiltas su L293D lustu ir šilumine apsauga
• Du 5V lizdai servovarikliams su Arduino laikmačio jungtimi
• Suderinamas su Arduino Mega, Diecimila, Duemilanove ir Uno
• Variklių maitinimas nuo 4.5V iki 35V DC
• Maksimali srovė iki 0.6A vienam išėjimui
• Gnybtai storiems laidams (10-22 AWG)
• Integruotas Arduino reset mygtukas
• Kompaktiški 70x55 mm matmenys
