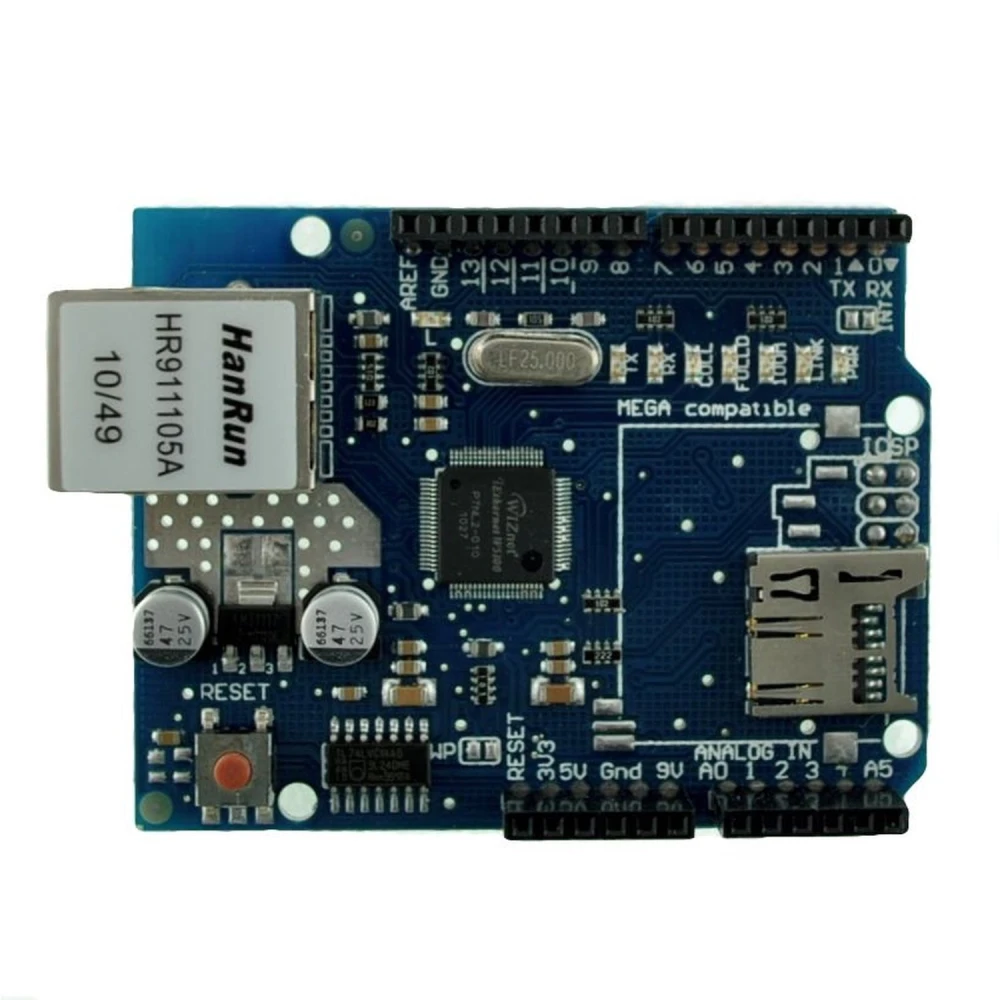

Ethernet Shield W5100, suderinamas su Arduino, projektams su Arduino UNO ir MEGA

Name: Ethernet Shield W5100, suderinamas su Arduino, projektams su Arduino UNO ir MEGA
Brand: satkit
SKU: A030203-W5100
Price: 17.55 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

17,55€

PVM įskaičiuotas (Be PVM: 14,50€)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	16,94€	-3%
10+	16,34€	-7%

Ribotas kiekis

Standartinis pristatymas Pn, Bal 24 - An, Bal 28

Skubus pristatymas Tr, Bal 22 - Kt, Bal 23

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

Ethernet Shield W5100 suderinamas su Arduino yra išplėtimo plokštė, sukurta taip, kad puikiai integruotųsi su Arduino UNO ir MEGA plokštėmis, leidžiant paprastai ir efektyviai prisijungti prie Ethernet tinklų. Ši shield yra ideali projektams, kuriems reikalingas tinklo ryšys, pavyzdžiui, įterptiesiems web serveriams ar web klientams.

Dėl pateikiamos bibliotekos galėsite konfigūruoti tinklą programiškai, todėl ją lengva pritaikyti skirtingoms aplinkoms ir vietiniams tinklams. Be to, ši patobulinta versija turi micro-SD atminties kortelės lizdą, kuris leidžia saugoti ir tiekti failus tiesiai iš shield, taip išplečiant jūsų projektų galimybes.

Pagrindinės savybės:

Suderinama su Arduino UNO ir MEGA plokštėmis.
Turi micro-SD kortelės lizdą saugojimui ir įterptajam web serveriui.
Automatinio reset valdiklis W5100 lustui, užtikrinantis patikimą paleidimą be rankinio perkrovimo.
Ryšys per SPI magistralę per ICSP jungtį.
Naudojami tik konkretūs skaitmeniniai kontaktai: 11, 12, 13 (Duemilanove) arba 50, 51, 52 (MEGA) SPI; 10 kontaktas W5100 pasirinkimui ir 4 kontaktas micro-SD.

Tipinis naudojimas:

Įterptųjų web serverių kūrimas IoT projektams.
Arduino prijungimas prie vietinių tinklų duomenims siųsti arba gauti.
Failų saugojimas ir pateikimas iš integruotos micro-SD kortelės.

Suderinamumas ir pastabos:

Arduino plokštė į komplektą neįeina ir turi būti įsigyta atskirai.
SPI magistralė yra bendra W5100 lustui ir micro-SD kortelei, todėl vienu metu gali būti naudojamas tik vienas iš jų; tai svarbu valdyti kode.
Arduino MEGA atveju SS kontaktas (53) turi būti sukonfigūruotas kaip išvestis, kad SPI magistralė veiktų tinkamai.

Su šia shield jūsų Arduino projektai įgauna ryšį ir funkcionalumą, palengvindami internetui ar vietiniams tinklams prijungtų programų kūrimą su integruota saugykla.

Suderinama su Arduino UNO ir MEGA
micro-SD kortelės lizdas saugojimui ir web serveriui
Automatinio reset valdiklis W5100 lustui
Ryšys per SPI magistralę (konkretūs kontaktai pagal Arduino modelį)
Naudojami tik 10 ir 4 kontaktai W5100 ir micro-SD pasirinkimui atitinkamai

Klientų klausimai ir atsakymai

Kokie yra tikslūs Ethernet Shield W5100 matmenys ir svoris, ir kas įeina į dėžutę?

Ethernet Shield W5100 matmenys yra maždaug 68 mm × 53 mm × 23 mm, o svoris – apie 35 g. Standartinį dėžutės turinį sudaro tik Shield plokštė; Arduino pagrindinė plokštė ir papildomi kabeliai neįeina.

Kokiose realiose aplikacijose Ethernet Shield W5100 yra ypač naudingas, palyginti su kitais shields?

Ethernet Shield W5100 idealiai tinka ten, kur reikia patikimo laidinio Ethernet ryšio, pavyzdžiui, įterptiesiems web serveriams ir vietinio tinklo nuotolinio stebėjimo sistemoms. Palyginti su WiFi shields, jis užtikrina mažesnę delsą ir didesnį stabilumą pramoninėje aplinkoje arba esant elektromagnetiniams trikdžiams.

Kurios Arduino plokštės yra visiškai suderinamos ir kokius prijungimo reikalavimus reikia įvertinti?

Jis suderinamas su Arduino UNO, Duemilanove ir MEGA, jei laikomasi SPI jungties (11, 12, 13 kaiščiai UNO/Duemilanove; 50, 51, 52 kaiščiai MEGA) ir 10 kaiščio (Ethernet) bei 4 kaiščio (micro-SD) paskyrimo. MEGA plokštėje 53 kaištis turi būti nustatytas kaip išėjimas, net jei jis nenaudojamas kaip SS.

Kokie apribojimai taikomi naudojant Ethernet ir micro-SD jungtį tuo pačiu metu šiame shield?

W5100 ir micro-SD skaitytuvas dalijasi SPI magistrale, todėl vienu metu galima naudoti tik vieną iš jų. Bandant naudoti abu vienu metu kyla konfliktai. Rekomenduojama prieigą kaitalioti programiškai ir išjungti nenaudojamą SPI įrenginį keičiant atitinkamus CS kaiščius.

Kokie yra svarbiausi aspektai, susiję su W5100 Shield patvarumu, priežiūra ir garantija?

Patvarumas priklauso nuo apsaugos nuo elektrostatinių iškrovų, per didelės srovės SPI magistralėje ir naudojimo aplinkoje, kur temperatūra yra už 0–70 °C ribų. Be reguliaraus valymo papildomos priežiūros nereikia. Garantija priklauso nuo tiekėjo, paprastai 6–12 mėnesių. Atsarginių dalių dažniausiai nebūna, todėl rekomenduojama elgtis atsargiai.

Ar Arduino plokštė įeina į Ethernet Shield W5100 komplektą?

Ne, Arduino plokštė neįeina ir turi būti įsigyta atskirai.

Kam skirtas micro-SD kortelės lizdas šioje shield?

Jis leidžia saugoti ir pateikti failus iš micro-SD kortelės, naudinga kuriant įterptuosius web serverius arba saugant duomenis Arduino projektuose.

Ar ši shield suderinama su Arduino MEGA?

Taip, ši patobulinta versija suderinama su Arduino MEGA naudojant pateikiamą biblioteką nuo Arduino 0019.

Ar galima vienu metu naudoti W5100 lustą ir micro-SD kortelę?

Ne, abu dalijasi SPI magistrale, todėl vienu metu galima naudoti tik vieną. Tai reikia valdyti kode.

Kokius kontaktus naudoja Ethernet Shield W5100 su Arduino UNO?

Ji naudoja skaitmeninius 11, 12 ir 13 kontaktus SPI, 10 kontaktą W5100 pasirinkimui ir 4 kontaktą micro-SD.
