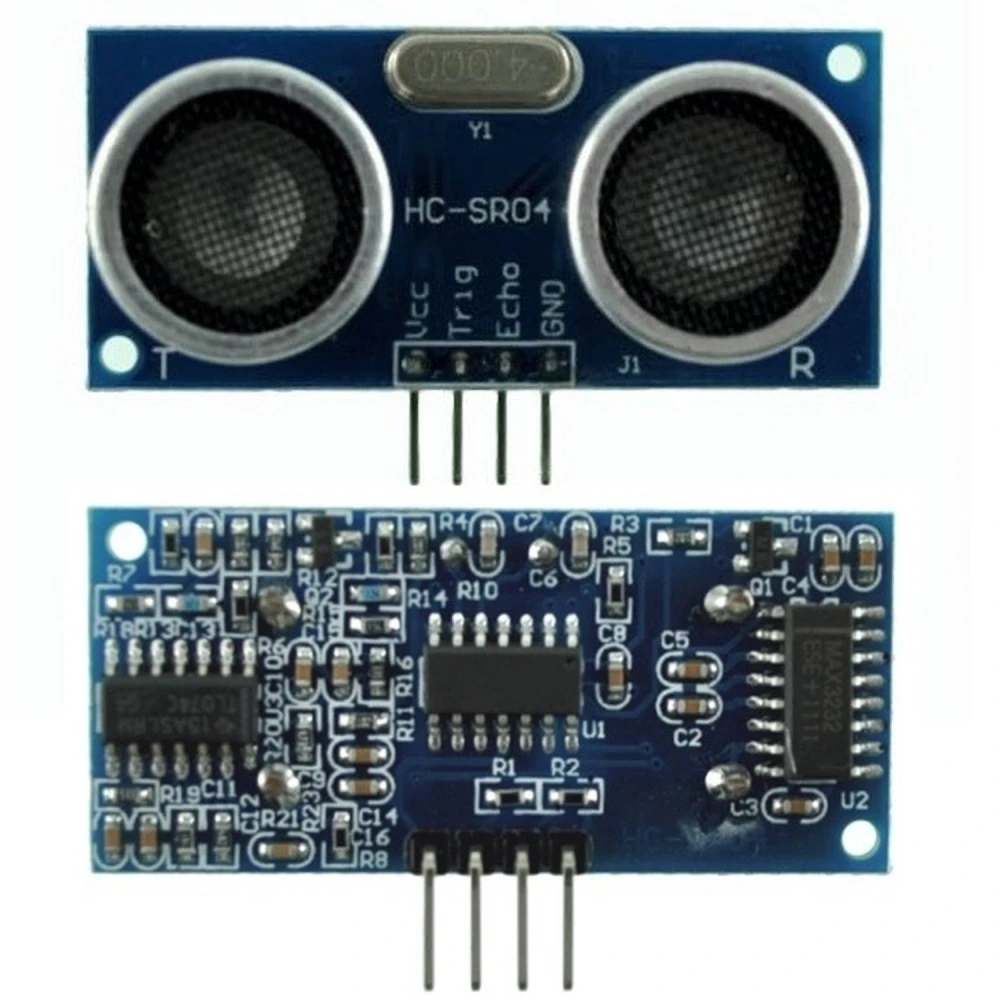

HC-SR04 ultragarsinio jutiklio modulis Arduino projektams yra esminis komponentas bet kuriam robotikos ar elektronikos projektui, kuriam reikalingas tikslus ir patikimas atstumo matavimas. Šis jutiklis veikia kaip sonaras: siunčia ultragarso bangas ir matuoja laiką, per kurį aidas grįžta atsispindėjęs nuo objekto, todėl galima aptikti kliūtis nuo 2 centimetrų iki 3 metrų.

Dėl kompaktiško ir paprasto dizaino jį lengva integruoti į prototipų plokštes arba tiesiai į robotus. Jame yra LED indikatorius, rodantis, kada atliekamas matavimas, o veikimui reikia tik trijų kontaktų: VCC, GND ir išėjimo signalo.

Pagrindinės savybės

Matavimo diapazonas: 2 cm iki 3 metrų, idealiai tinka objektams aptikti trumpu ir vidutiniu atstumu.
Maitinimo įtampa: 5V +/-10% (mažiausiai 4.5V, daugiausiai 6V), suderinama su dauguma mikrovaldiklių.
Srovės sąnaudos: tipinės 30 mA, maksimalios 35 mA.
Sąsaja: 3 kontaktai (VCC, GND, signalas) paprastam prijungimui.
Ryšys: naudoja "pulse in / pulse out" tipo signalus atstumui matuoti pagal PWM impulso plotį.
LED indikatorius: rodo, kada jutiklis atlieka matavimą.
TTL impulsas: minimalus 2 µs impulsas (tipiškai 5 µs) ir teigiamas echo impulsas nuo 115 µs iki 18.5 ms.
Siuntimo dažnis: 40 kHz per 200 µs.
Kompaktiškas dydis: 22 mm x 46 mm x 16 mm, lengvai integruojamas į bet kurį projektą.

Tipiniai naudojimo būdai

Šis jutiklis plačiai naudojamas robotikos projektuose kliūtims išvengti, atstumui matuoti automatizuotose sistemose ir prototipuose, kuriems reikalingas tikslus objektų aptikimas. Suderinamumas su Arduino, PIC ir kitais mikrovaldikliais paverčia jį universaliu įrankiu kūrėjams ir programuotojams.

Suderinamumas

HC-SR04 suderinamas su Arduino plokštėmis ir kitais mikrovaldikliais, palaikančiais skaitmeninius įėjimo ir išėjimo signalus. Dėl paprastos sąsajos jį galima greitai ir be sudėtingumų integruoti į DIY, edukacinius ar profesionalius projektus.

Su šiuo moduliu galėsite lengvai ir patikimai įgyvendinti ultragarsines atstumo matavimo sistemas, optimizuodami savo elektronikos ir robotikos projektus.

Matavimo diapazonas: 2 cm iki 3 metrų
Maitinimas: 5V +/-10% (4.5V iki 6V)
Tipinės sąnaudos: 30 mA (maks. 35 mA)
3 kontaktų sąsaja: VCC, GND, signalas
Ryšys per PWM impulsą (pulse in / pulse out)
LED indikatorius aktyviam matavimui
Ultragarso dažnis: 40 kHz
Kompaktiški matmenys: 22 x 46 x 16 mm

Klientų klausimai ir atsakymai

Kokie yra HC-SR04 privalumai ir apribojimai, lyginant su infraraudonųjų spindulių jutikliais atstumui matuoti?

HC-SR04 siūlo didesnį matavimo diapazoną (2 cm–3 m) ir paprastai yra tikslesnis ant lygių, kietų paviršių. Tačiau jis turi apribojimų su minkštomis arba garsą sugeriančiomis medžiagomis ir gali būti paveiktas akustinių trikdžių. Infraraudonųjų spindulių jutikliai geriau veikia esant prastam apšvietimui ir su tamsiais objektais, tačiau jų nuotolis mažesnis, o tikslumas priklauso nuo objekto spalvos ir atspindžio.

Kokie yra HC-SR04 modulio matmenys ir svoris? Ar dėžutėje yra kabelių ar papildomų komponentų?

Modulio matmenys yra 46 mm x 22 mm x 16 mm, o svoris – apie 10 g. Paprastai pakuotėje yra tik jutiklio plokštė; kabeliai ar laikikliai dažniausiai nepridedami, nebent tiekėjas nurodo kitaip.

Koks yra HC-SR04 jutiklio tikslumas ir matavimo paklaida jo darbinėje srityje?

Tipinis tikslumas yra ±3 mm daugumoje atstumų, esant optimalioms temperatūros sąlygoms (20–25 °C) ir kietiems atspindintiems paviršiams. Paklaida gali padidėti, kai matuojami minkšti, maži, pasvirę objektai arba esant nepalankioms akustinėms sąlygoms.

Kaip prijungti HC-SR04 ultragarsinį jutiklį prie Arduino?

Jis jungiamas naudojant tris kontaktus: VCC prie 5V, GND prie žemės, o signalo kontaktas prie Arduino skaitmeninio kontakto echo impulsui matuoti.

Kokį atstumą gali matuoti HC-SR04?

Jis gali matuoti atstumus nuo 2 centimetrų iki 3 metrų su geru tikslumu.

Kokios įtampos reikia jutikliui, kad jis veiktų tinkamai?

Jutiklis veikia su 5V maitinimo įtampa su ±10% paklaida, tai yra nuo 4.5V iki 6V.

Ar jis suderinamas su kitais mikrovaldikliais, ne tik Arduino?

Taip, jis suderinamas su PIC ir kitais mikrovaldikliais, kurie gali valdyti skaitmeninius įėjimo ir išėjimo signalus.

Ką rodo jutiklio LED?

LED įsijungia, kad parodytų, jog jutiklis atlieka aktyvų matavimą.
