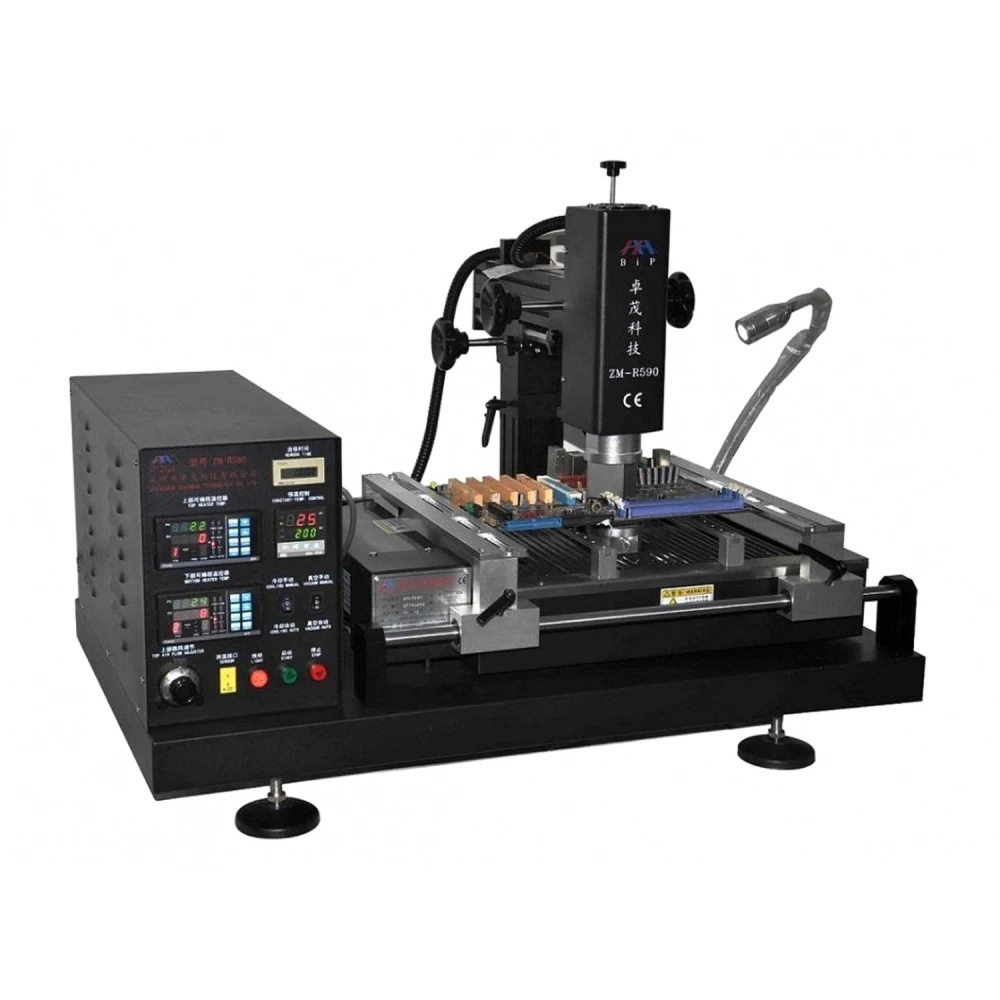

Zhuomao ZM-R590 litavimo ir BGA reballing stotis

Zhuomao ZM-R590 litavimo stotis yra pažangus įrankis, sukurtas profesionalams, dirbantiems su litavimu ir elektroninių įrenginių remontu. Ši stotis išsiskiria tikslumu ir universalumu, derindama pažangias technologijas, kad užtikrintų optimalius rezultatus atliekant BGA reballing ir smulkaus litavimo darbus.

Ji turi linijinio slankiojimo sistemą, leidžiančią tiksliai reguliuoti ir greitai nustatyti padėtį X, Y ir Z ašyse, užtikrinant efektyvų ir tikslų darbą. Aukšto tikslumo temperatūros valdiklis turi serijinį PC prievadą ir išorinį jutiklį, todėl galima prijungti gamintojo programinę įrangą detaliam ir individualiam valdymui.

Stotis turi tris nepriklausomas kaitinimo zonas: du karšto oro šildytuvus ir vieną infraraudonųjų spindulių (IR) pašildymo zoną, o temperatūros valdymo tikslumas siekia ±3 °C. Viršutinis šildytuvas laisvai reguliuojamas, o antrasis gali būti judinamas vertikaliai. Be to, IR zona leidžia reguliuoti energijos sąnaudas pagal skirtingus litavimo poreikius.

Prie priedų priskiriami įvairūs karšto oro antgaliai, kurie gali suktis 360° ir turi magnetus, kad juos būtų lengva sumontuoti ir pakeisti, taip pat yra ir individualių variantų. Stotyje naudojamas importuotas didelio tikslumo K tipo termoporas su uždaro ciklo valdymu ir automatine temperatūros kompensavimo sistema.

Siekiant apsaugoti PCB plokštes proceso metu, stotyje yra V formos griovelio laikiklis su lanksčiu priedu, kuris padeda išvengti deformacijų, atsirandančių dėl kaitinimo ar aušinimo. Ji suderinama su bet kokio dydžio BGA paketu, nuo 20×20 mm iki daugiausia 420×390 mm.

Efektyvumą didina galingas skersinio oro srauto ventiliatorius, kuris greitai atvėsina PCB plokštę. Be to, integruotas vidinis vakuuminis siurblys ir išorinis siurbimo rašiklis leidžia greitai ir tiksliai paimti lustus. Užbaigus išlitavimo ir litavimo procesus, stotis pateikia išankstinius įspėjimus, kad būtų užtikrintas didesnis saugumas ir kontrolė.

Šis įrenginys turi CE sertifikatą, avarinio stabdymo mygtuką ir automatinę apsaugą nuo išsijungimo esant nenormaliems incidentams, taip pat dvigubą apsaugą nuo perkaitimo, kad būtų užtikrintas naudotojo ir įrenginio saugumas.

Pagrindinės techninės specifikacijos

• Bendra galia: 4700W
• Viršutinis šildytuvas: 800W
• Apatiniai šildytuvai: Antrasis šildytuvas 1200W, IR šildytuvas 2700W
• Maitinimas: AC220V±10%, 50/60Hz
• Matmenys: 810×500×690 mm
• Padėties nustatymas: V formos griovelis su reguliuojamu laikikliu ir universaliu išoriniu priedu
• Temperatūros valdymas: K tipo jutiklis, uždaras ciklas, tikslumas ±3°
• Suderinamas PCB dydis: Nuo 20×20 mm iki 420×390 mm
• Svoris: 45 kg

Pritaikymas ir suderinamumas

Zhuomao ZM-R590 litavimo stotis idealiai tinka elektronikos dirbtuvėms, kurioms reikalingas tikslumas litavimo ir BGA komponentų remonto darbuose. Jos konstrukcija leidžia dirbti su įvairių dydžių plokštėmis ir paketais, palengvinant reballing, išlitavimo ir litavimo užduotis su pažangiu šilumos valdymu. Ji suderinama su gamintojo programine įranga detaliam valdymui ir pritaikyta profesionalų poreikiams, kurie ieško efektyvumo ir saugumo savo procesuose.

• Itin tikslus temperatūros valdymas su K tipo jutikliu ir uždaru ciklu
• Trys nepriklausomos kaitinimo zonos: dvi karšto oro ir viena infraraudonųjų spindulių
• Greitas ir tikslus padėties nustatymas X, Y, Z ašyse su linijinio slankiojimo sistema
• Reguliuojamas V formos laikiklis PCB apsaugai ir skirtingiems dydžiams
• Galingas skersinio oro srauto ventiliatorius greitam aušinimui
• Integruotas vakuuminis siurblys ir išorinis siurbimo rašiklis lustų paėmimui
• 360° besisukantys karšto oro antgaliai su lengvu magnetiniu tvirtinimu
• CE sertifikatas, avarinio stabdymo sistema ir apsauga nuo perkaitimo
