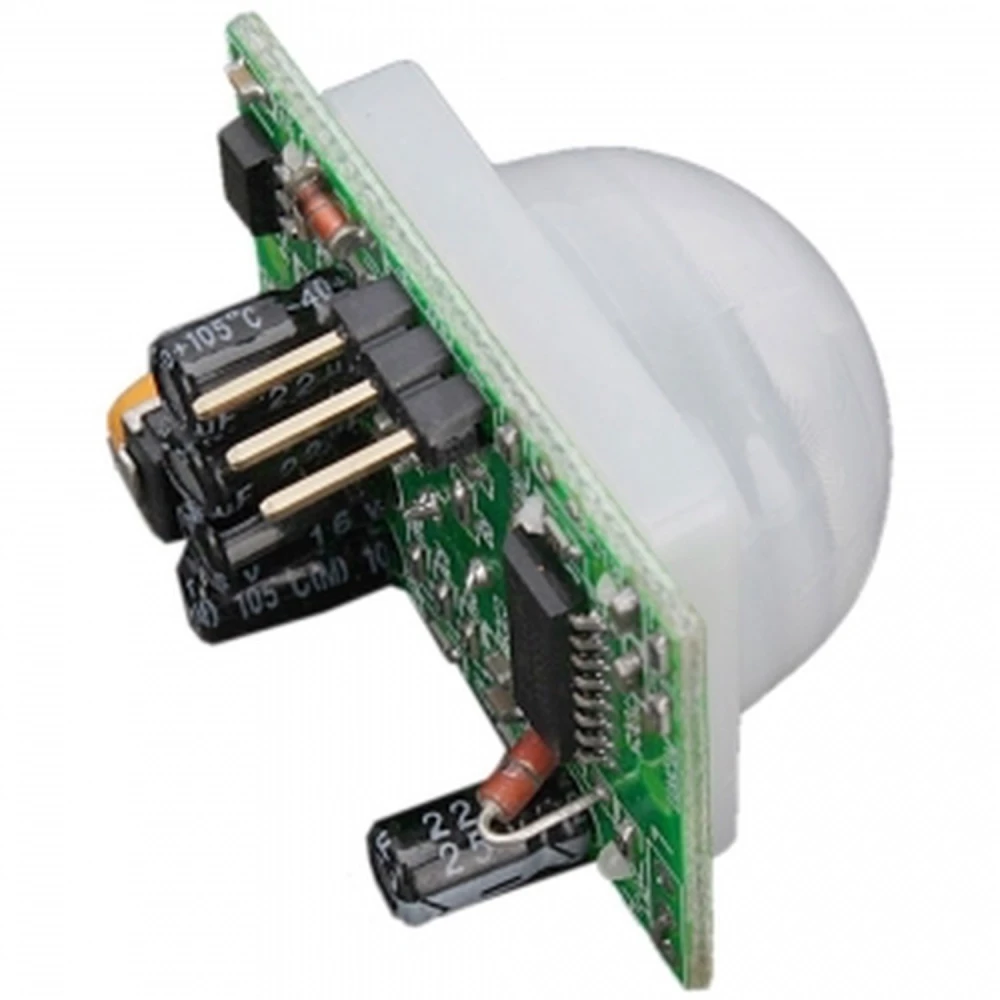

PIR judesio jutiklis HC-SR501, suderinamas su Arduino DIY projektams

Vista frontal del sensor PIR HC-SR501 para proyectos Arduino

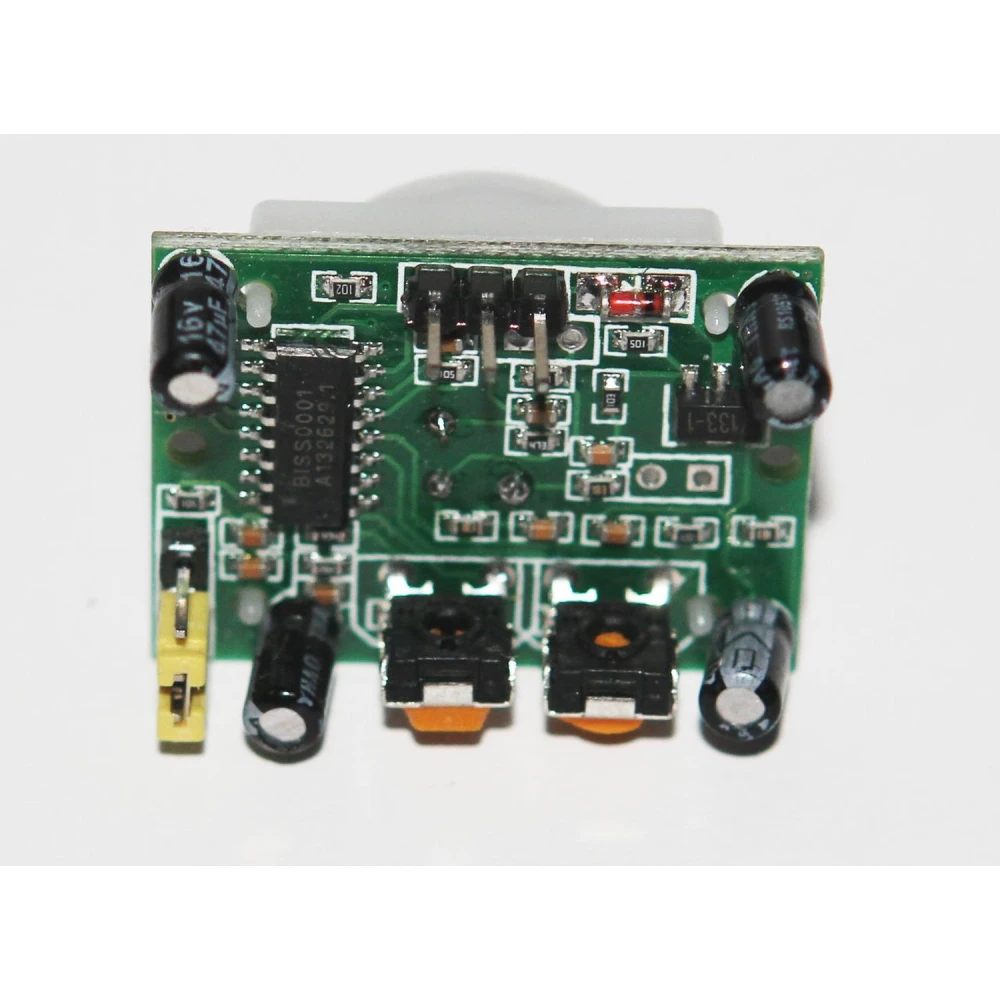

Detalle del sensor de movimiento PIR HC-SR501 con lente de 23 mm

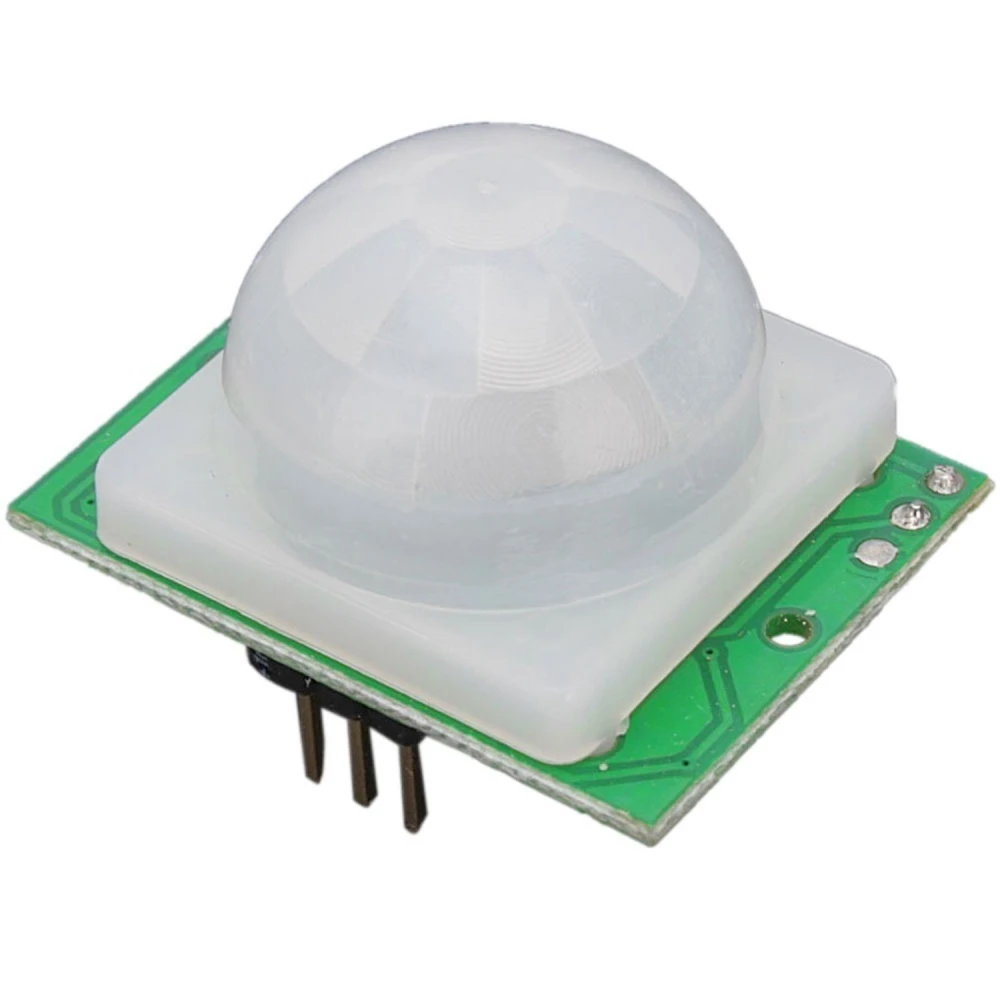

Sensor PIR HC-SR501 montado para uso en proyectos electrónicos DIY

PIR judesio jutiklis HC-SR501, suderinamas su Arduino DIY projektams

Name: PIR judesio jutiklis HC-SR501, suderinamas su Arduino DIY projektams
Brand: satkit
SKU: K030102-HC-SR501
Price: 1.98 EUR
Availability: InStock

Prekės ženklas: satkit

Būkite pirmas, parašęs atsiliepimą apie šią prekę

Išsaugoti 18% Buvo: 2,43€

1,98€

PVM įskaičiuotas (Be PVM: 1,64€)

Nuolaidos už kiekį

Kiekis	Kaina	Išsaugoti
2+	2,32€	-4%
10+	2,20€	-9%
20+	1,82€	-25%

Yra sandėlyje - Išsiunčiama nedelsiant

Standartinis pristatymas Kt, Bal 23 - Pr, Bal 27

Skubus pristatymas An, Bal 21 - Tr, Bal 22

Grąžinimas per 30 dienų

Kiekis

Nemokamas grąžinimas per 30 dienų

Saugi operacija

Nemokamas pristatymas Pristatymas nuo 4,99€

Paprastas grąžinimas 30 dienų grąžinimo politika

Saugus mokėjimas 100% saugus atsiskaitymas

Kokybės garantija Tik originalios prekės

PIR judesio jutiklis HC-SR501 yra elektroninis komponentas, skirtas judesiui aptikti naudojant pasyviąją infraraudonųjų spindulių technologiją, suderinamas su Arduino platformomis. Šis jutiklis idealiai tinka automatizavimo, saugumo ir robotikos projektams, nes siūlo patikimą ir paprastą sprendimą aptikti žmogaus ar gyvūno buvimą tam tikroje srityje.

Pagrindinės savybės:

Reguliuojamas jautrumas: Leidžia nustatyti aptikimo atstumą nuo 3 iki 7 metrų, prisitaikant prie skirtingų projekto poreikių.
Reguliuojamas palaikymo laikas: Laikas, kiek jutiklis palaiko aktyvų signalą, gali būti reguliuojamas nuo 3 iki 200 sekundžių, suteikiant lankstumo reakcijai.
Maitinimo įtampos diapazonas: Veikia su nuolatine srove nuo 4.5V iki 20V, todėl lengvai integruojamas su įvairiais maitinimo šaltiniais.
Mažas energijos suvartojimas budėjimo režimu: Kai nenaudojamas, sunaudoja mažiau nei 50 mikroamperų, todėl tinka projektams, kuriems svarbus energijos efektyvumas.
Skaitmeninė išvestis: Aptikus judesį pateikia 3.3V aukštą lygį, o jo nesant – 0V žemą lygį.
Suveikimo režimai: Gali būti nustatytas vienkartiniam suveikimui (be pakartotinio suveikimo) arba kartotiniam suveikimui naudojant džemperį L arba H padėtyje atitinkamai.
Platus darbinės temperatūros diapazonas: Veikia efektyviai nuo -15°C iki +70°C, todėl tinka įvairioms aplinkos sąlygoms.
Kompaktiški matmenys: Plokštės dydis 32mm x 24mm x 25mm, o lęšio skersmuo 23mm, todėl lengva montuoti ribotoje erdvėje.
Aptikimo kampas: Mažesnis nei 100°, užtikrinantis plačią judesio aptikimo zoną.

Tipinės paskirtys:

Automatizavimo projektai šviesoms ar signalizacijoms įjungti.
Saugumo sistemos įsibrovėliams aptikti.
Robotika, reaguojanti į buvimą ar judesį.
DIY įrenginiai, kuriems reikalingas artumo ar judesio aptikimas.

Suderinamumas: Šis jutiklis visiškai suderinamas su Arduino plokštėmis, todėl jį lengva programuoti ir prijungti naudojant standartinius kontaktus. Skaitmeninė išvestis leidžia paprastai integruoti su mikrovaldikliais ir įterptinėmis sistemomis.

Apibendrinant, PIR HC-SR501 jutiklis yra universalus ir efektyvus komponentas kiekvienam elektronikos entuziastui ir DIY projektų kūrėjui, ieškančiam patikimo judesio aptikimo sprendimo.

Reguliuojamas jautrumas nuo 3 iki 7 metrų tiksliam aptikimui
Konfigūruojamas palaikymo laikas nuo 3 iki 200 sekundžių
Maitinimas nuo 4.5V iki 20V nuolatine srove
Mažas budėjimo režimo suvartojimas: mažiau nei 50 mikroamperų
Skaitmeninė išvestis: 3.3V aukštas lygis / 0V žemas lygis
Suveikimo režimai: vienkartinis arba kartotinis naudojant džemperį
Darbinės temperatūros diapazonas nuo -15°C iki +70°C
Kompaktiškas dydis: 32x24x25 mm ir 23 mm skersmens lęšis
Aptikimo kampas mažesnis nei 100° plačiai aprėpčiai

Klientų klausimai ir atsakymai

Koks yra maksimalus atstumas ir efektyvus aptikimo kampas HC-SR501, palyginti su kitais standartiniais PIR jutikliais?

HC-SR501 aptikimo atstumas yra reguliuojamas nuo 3 iki 7 metrų, o aptikimo kampas yra mažesnis nei 100°. Šis padengimas yra vidutinis, palyginti su standartiniais PIR jutikliais, kurie dažniausiai siekia 5–12 metrų ir 90°–120° kampą. Didesnio ploto taikymams yra modelių su didesniais atstumais ir kampais.

Iš kokių medžiagų sudarytas jutiklis ir kokį plotą jis užima ant protoboard?

Modulis naudoja PCB plokštę su elektroniniais komponentais ir 23 mm skersmens plastikinį Fresnel lęšį. Jo fiziniai matmenys yra 32 mm × 24 mm × 25 mm, todėl jis idealiai tinka prototipams ant protoboard arba integravimui į kompaktiškus korpusus.

Ar HC-SR501 reikia periodinės priežiūros ir kas turi įtakos jo ilgaamžiškumui?

Įprastos priežiūros nereikia. Siekiant maksimalaus ilgaamžiškumo, rekomenduojama vengti ilgalaikio drėgmės, dulkių ar staigių temperatūros pokyčių poveikio (>70°C arba <–15°C), nes jie gali paveikti lęšį arba vidines grandines.

Kokios dažniausios problemos pasitaiko ir kaip jas galima išspręsti?

Dažniausios problemos yra klaidingi suveikimai (netoliese esantys šilumos šaltiniai arba trikdžiai), mažas veikimo nuotolis (netinkamai sureguliuotas potenciometras) arba nestabilūs išėjimai (nereguliuojamas maitinimas). Rekomenduojama patikrinti laidus, sureguliuoti jautrumą ir naudoti stabilų maitinimą nurodytame diapazone.

Koks yra PIR HC-SR501 jutiklio aptikimo atstumas?

Jutiklio aptikimo atstumas yra reguliuojamas nuo 3 iki 7 metrų.

Ar HC-SR501 jutiklis suderinamas su Arduino?

Taip, jutiklis suderinamas su Arduino plokštėmis ir gali būti lengvai integruojamas į DIY projektus.

Kokios maitinimo įtampos reikia jutikliui?

Jis veikia su nuolatine maitinimo įtampa nuo 4.5V iki 20V.

Ar galima reguliuoti laiką, kiek jutiklis palaiko aktyvų signalą?

Taip, palaikymo laikas reguliuojamas nuo 3 iki 200 sekundžių.

Koks yra jutiklio budėjimo režimo srovės suvartojimas?

Budėjimo režimo suvartojimas yra mažesnis nei 50 mikroamperų, todėl jis yra energiją taupantis.
