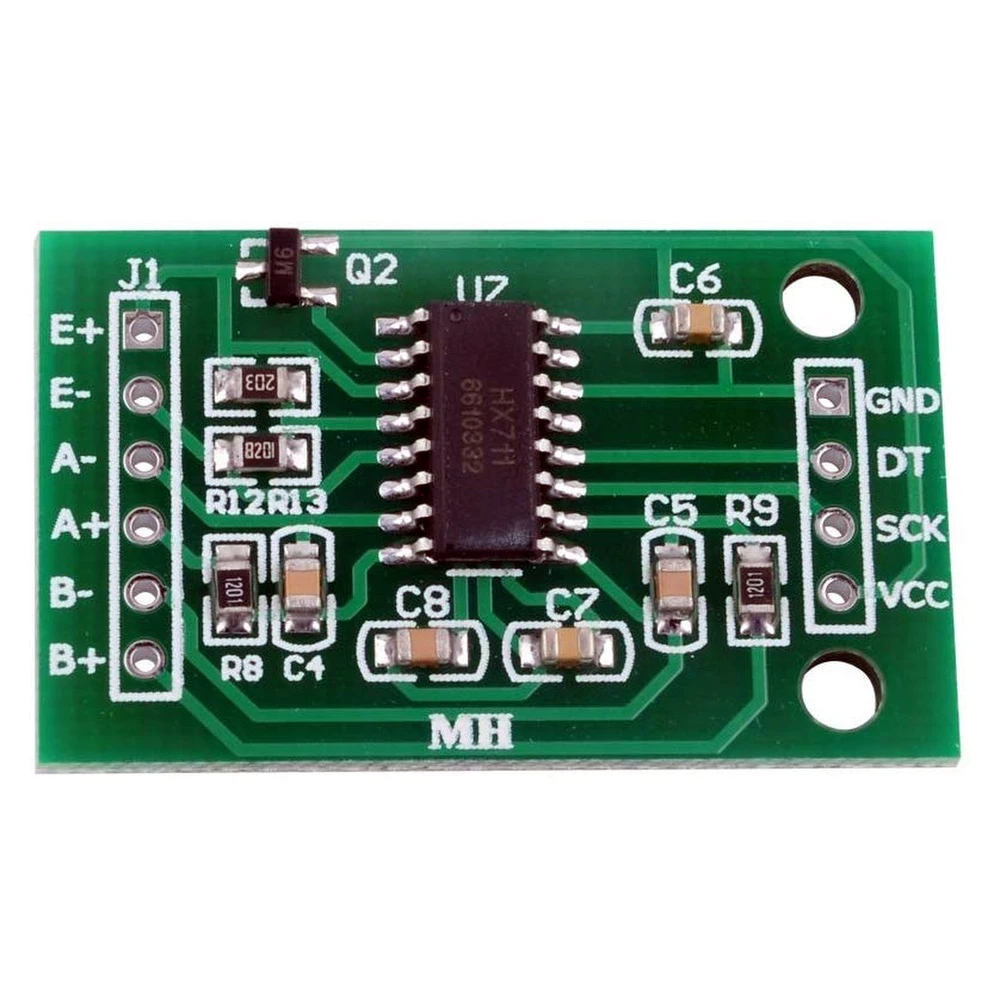

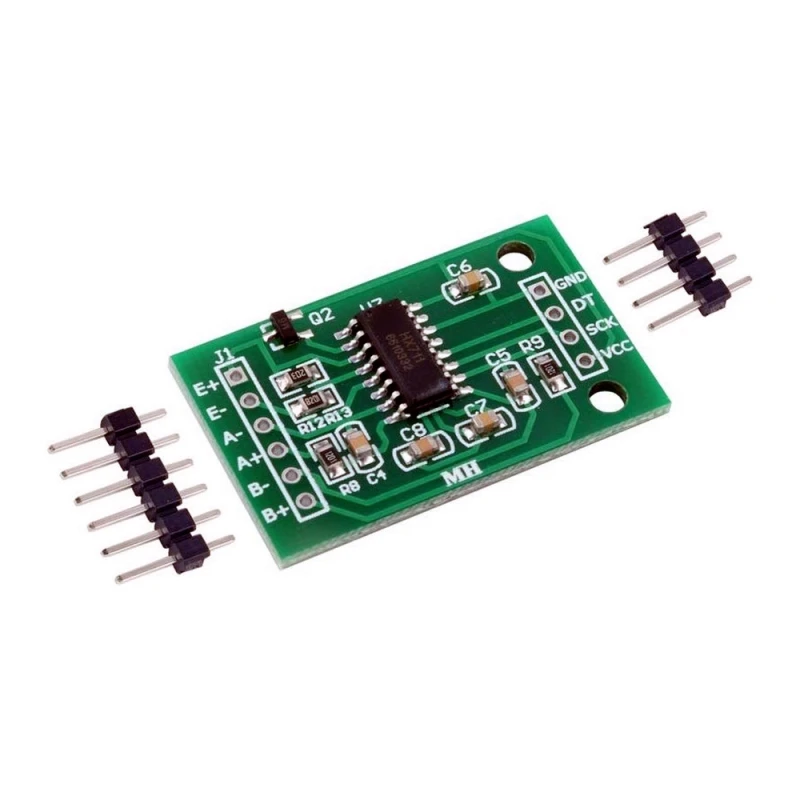

HX711 svorio jutiklis Arduino – 24Bit tikslumo DualChannel A/D modulis

HX711 svorio jutiklis Arduino yra analoginio į skaitmeninį (A/D) keitimo modulis, sukurtas didelio tikslumo svorio ir slėgio matavimo taikymams. Šiame modulyje naudojamas 24 bitų keitiklio lustas, leidžiantis gauti tikslius ir patikimus rodmenis, todėl jis idealiai tinka projektams su Arduino ir kitais mikrovaldikliais.

Šis modulis turi du pasirenkamus diferencialinius analoginius įėjimo kanalus, todėl galima prijungti įvairius slėgio jutiklius arba apkrovos daviklius. Jame integruotas programuojamo stiprinimo stiprintuvas (PGA) su 32, 64 ir 128 stiprinimo parinktimis, kurios pagerina matavimų jautrumą ir tikslumą.

Pagrindinės savybės:

• Du diferencialiniai įėjimo kanalai, suteikiantys lankstumo jutikliams.
• Mažo triukšmo aktyvus PGA stiprintuvas su pasirenkamu stiprinimu (32, 64, 128).
• Integruotas maitinimo šaltinio reguliatorius ADC ir apkrovos davikliui.
• Vidinis generatorius, kuriam nereikia išorinių komponentų, su išorinio kristalo galimybe.
• Automatinis atstatymas įjungus modulį.
• Paprasta nuoseklioji skaitmeninė sąsaja, valdoma per kontaktus be sudėtingo programavimo.
• Pasirenkamas išvesties greitis: 10 mėginių per sekundę (SPS) arba 80 SPS.
• Kartu slopinami 50 ir 60 Hz trikdžiai, užtikrinant didesnį stabilumą.
• Mažas srovės suvartojimas: mažiau nei 1.5 mA įprasto veikimo metu.
• Darbinės įtampos diapazonas: 2.6 V iki 5.5 V, suderinamas su Arduino.
• Darbinės temperatūros diapazonas: -20 °C iki +85 °C.

Tipiniai naudojimo būdai:

• Didelio tikslumo elektroninių svarstyklių projektavimas ir gamyba.
• Slėgio matavimas tiltinio tipo jutikliuose.
• Elektronikos ir robotikos projektai su Arduino, kuriems reikalingas tikslus analoginis matavimas.
• Integravimas į pramonines valdymo ir stebėjimo sistemas.

Šis modulis suderinamas su Arduino plokštėmis ir kitais mikrovaldikliais, palaikančiais nuosekliąją skaitmeninę komunikaciją. Dėl mažos kainos ir didelio tikslumo jis yra puikus pasirinkimas kūrėjams ir mėgėjams, ieškantiems patikimo svorio ir slėgio jutiklio.

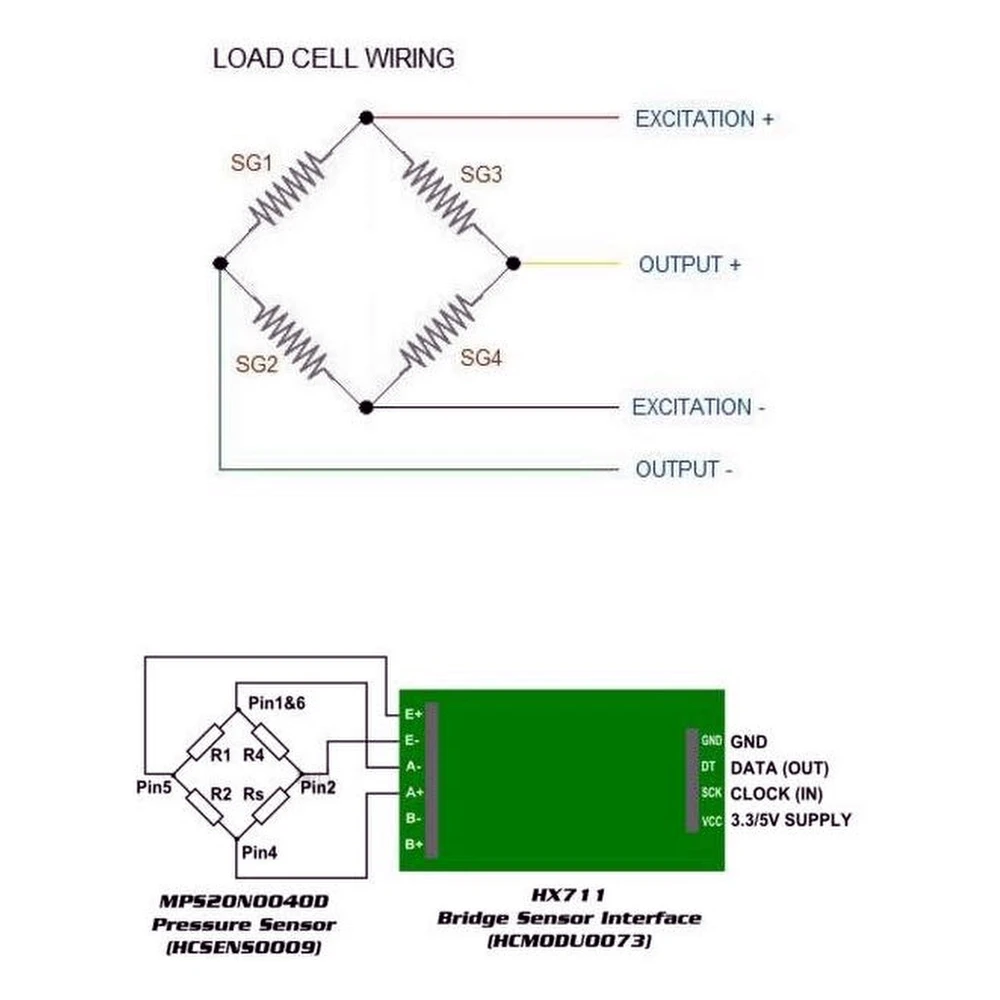

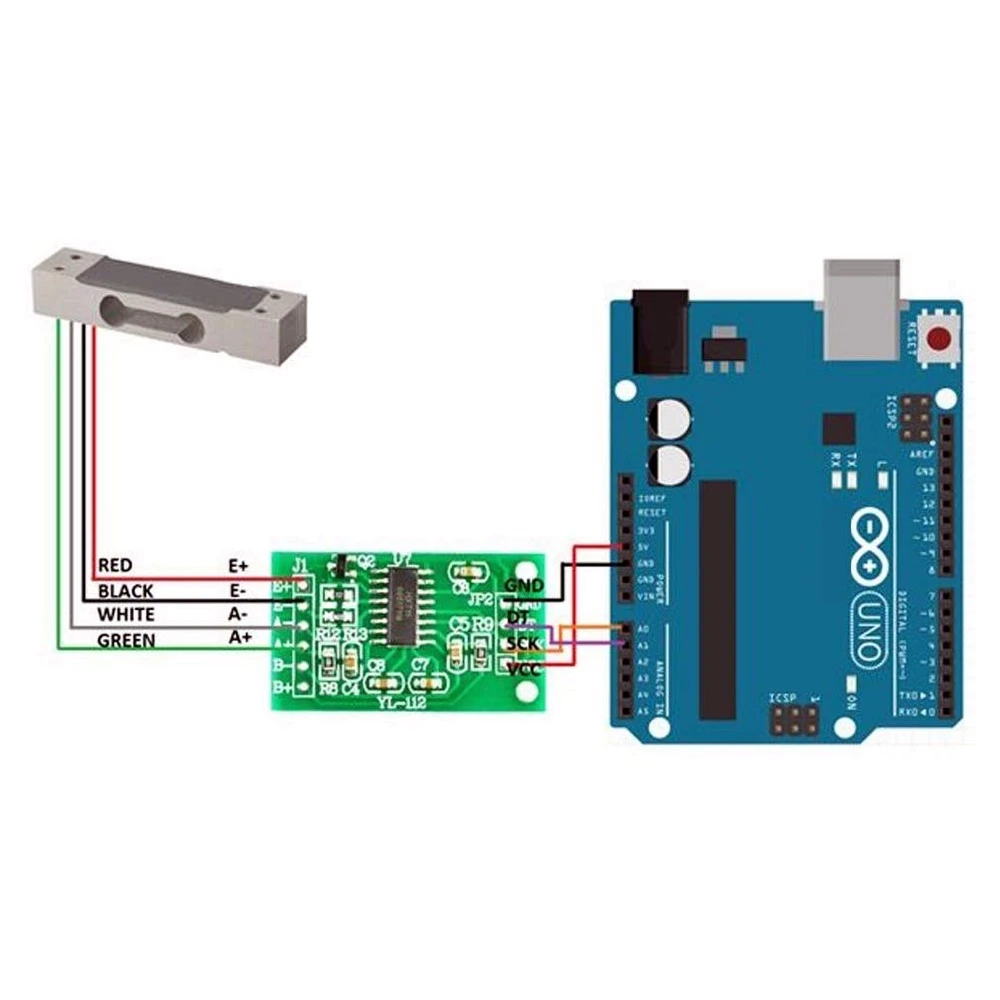

Naudojant rekomenduojama apkrovos daviklį arba slėgio jutiklį prijungti prie diferencialinių įėjimų ir maitinti modulį nurodyto diapazono įtampa. Skaitmeninį rodmenį galima gauti naudojant su Arduino suderinamas bibliotekas, kurios palengvina integravimą ir programavimą.

• Du pasirenkami diferencialiniai analoginiai įėjimo kanalai
• Mažo triukšmo PGA stiprintuvas su programuojamu stiprinimu 32, 64, 128
• Integruotas maitinimo šaltinio reguliatorius ADC ir apkrovos davikliui
• Vidinis generatorius be išorinių komponentų
• Paprasta nuoseklioji skaitmeninė sąsaja, be sudėtingo programavimo
• Pasirenkamas išvesties greitis: 10 SPS arba 80 SPS
• Kartu slopinami 50 ir 60 Hz trikdžiai
• Mažas suvartojimas: mažiau nei 1.5 mA įprasto veikimo metu
• Įtampos diapazonas: 2.6 iki 5.5 V, suderinamas su Arduino
• Temperatūros diapazonas: -20 °C iki +85 °C
