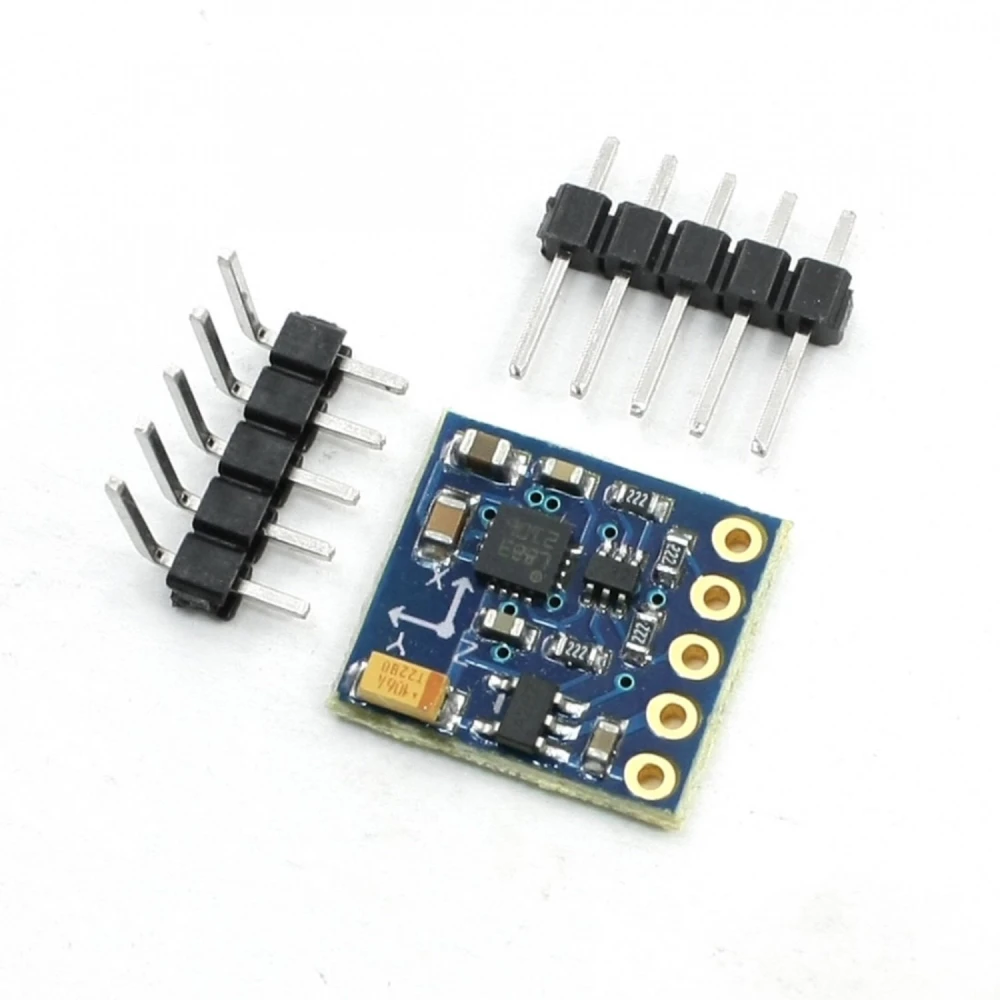

HMC5883L GY271 3 ašių magnetometro kompaso modulis, suderinamas su Arduino
Prekės ženklas: satkit
3,62€
PVM įskaičiuotas (Be PVM: 2,99€)
Ribotas kiekis
Standartinis pristatymas
Pn, Bal 24 - An, Bal 28
Skubus pristatymas
Tr, Bal 22 - Kt, Bal 23
Grąžinimas per 30 dienų
Nemokamas grąžinimas per 30 dienų
Saugi operacija
Share:
Nemokamas pristatymas
Pristatymas nuo 4,99€
Paprastas grąžinimas
30 dienų grąžinimo politika
Saugus mokėjimas
100% saugus atsiskaitymas
Kokybės garantija
Tik originalios prekės
HMC5883L GY271 kompaso modulis yra trimatis magnetometro jutiklis, integruojantis tris magnetinio lauko jutiklius X, Y ir Z ašyse. Šis įrenginys naudoja HMC5883L lustą su 12 bitų ADC keitikliu ir 2 laidų I2C magistralės ryšiu, todėl jį lengva prijungti ir naudoti su mikrovaldikliais, tokiais kaip Arduino, PIC ar Freescale.
Šis modulis puikiai tinka taikymams, kuriems reikia tikslaus Žemės magnetinio lauko aptikimo, leidžiant apskaičiuoti absoliučią įrenginio orientaciją naudojant trigonometrinius skaičiavimus. Jis plačiai naudojamas automatizavimo, robotikos, bepiločių transporto priemonių ir quadcopter projektams.
- Voltaje de alimentación: 3V a 5V
- Interfaz: I2C
- Modelo: GY-271
- Chip: HMC5883L
- Precisión de medida: ±2º
- Tipo: Skaitmeninis kompasas
- Mažas energijos suvartojimas
- Rango de medición: ±1,3 a 8 Gauss
- Resolución: 5 mili Gauss
- Dimensiones: 14 mm x 15 mm
- Pridedamos dvi kontaktų juostos montavimui: viena tiesi ir viena 90º kampu
Šis jutiklis suderinamas su dauguma Arduino plokščių ir gali būti lengvai integruojamas į projektus, kuriems reikalinga erdvinė orientacija arba magnetinio lauko aptikimas. Dėl mažo energijos suvartojimo ir kompaktiško dydžio jis idealiai tinka nešiojamiems įrenginiams ir įterptinėms sistemoms.
Naudojimo pavyzdžiai:
- Skaitmeniniai kompasai mobiliesiems robotams
- Navigacijos sistemos dronams ir bepiločiams transporto priemonėms
- Automatizavimo projektai, kuriems reikalingas orientacijos aptikimas
- Magnetinių laukų stebėjimas pramoninėje ar mokomojoje aplinkoje
Dėl I2C sąsajos modulis leidžia paprastai ir greitai bendrauti su mikrovaldikliais, palengvindamas programavimą ir integraciją į elektronikos bei robotikos projektus.
- 3 ašių magnetometro jutiklis su HMC5883L lustu
- Ryšys per I2C sąsają, suderinamas su Arduino
- ±2º matavimo tikslumas patikimai orientacijai
- Mažas energijos suvartojimas, tinkamas nešiojamiems projektams
- Matavimo diapazonas nuo ±1,3 iki 8 Gauss, 5 mili Gauss skiriamoji geba
- Pridedamos dvi kontaktų juostos lanksčiam montavimui
- Kompaktiški matmenys 14 mm x 15 mm
- Suderinamas su Arduino, PIC ir Freescale mikrovaldikliais
Klientų klausimai ir atsakymai
Kokius privalumus HMC5883L siūlo, palyginti su kitais Arduino magnetometrais?
HMC5883L išsiskiria mažu energijos suvartojimu, didele raiška (5 mGauss) ir ±2° tikslumu, todėl tinka taikymams, kur svarbus greitas atsakas ir energijos taupymas. Palyginti su alternatyvomis, tokiomis kaip QMC5883 ar MPU9250, jis dažniau pasirenkamas, kai svarbiausi yra standartinis I2C suderinamumas ir paprasta integracija, nors jo matavimo diapazonas (±1,3–8 Gauss) gali būti mažesnis nei jutiklių, skirtų didelio magnetinio lauko aplinkoms.
Kokie yra modulio matmenys ir svoris, ir kokius priedus sudaro pakuotė?
Modulis yra 14 mm x 15 mm dydžio, labai kompaktiškas ir lengvas; tipinis jo svoris yra mažesnis nei 5 g. Pakuotėje yra pagrindinis GY-271 jutiklis su HMC5883L lustu ir dvi kojelių juostos (viena tiesi ir viena 90° kampu), skirtos lanksčiam montavimui ant breadboard arba PCB.
Į ką reikia atsižvelgti montuojant elektros sistemą ir dėl įtampos suderinamumo?
Modulis veikia su 3 V–5 V DC maitinimu, todėl yra tiesiogiai suderinamas su dauguma Arduino, STM32 ir kitų mikrovaldiklių, veikiančių tokiuose logikos lygiuose. I2C magistralei gali reikėti pull-up rezistorių SDA ir SCL linijose, jei jie nėra integruoti jūsų plokštėje. Nenaudokite įtampos už šio diapazono ribų, kad išvengtumėte nuolatinių pažeidimų.
Ar yra rekomendacijų, kaip kalibruoti ir optimizuoti jutiklio tikslumą realiuose projektuose?
Siekiant maksimalaus tikslumo, rekomenduojama atlikti „hard iron“ ir „soft iron“ kalibraciją, kad būtų kompensuoti iškraipymai dėl netoliese esančių metalinių komponentų ir parazitinių magnetinių laukų. Venkite montuoti jį šalia elektros variklių ar magnetų. Idealiu atveju jutiklį montuokite horizontaliai ir kalibravimo procedūras vykdykite galutinėje įrenginio aplinkoje.
Koks yra ilgaamžiškumas ir ar šiam magnetometrui reikalinga kokia nors priežiūra?
HMC5883L yra vientisas įrenginys be judančių dalių, todėl jam nereikia periodinės priežiūros. Jo tarnavimo laikas normaliomis sąlygomis (0–70 °C, drėgmė < 85%) viršija 10 metų. Rekomenduojama vengti skysčių poveikio ir smūgių, galinčių pažeisti plokštę ar litavimo vietas.
Su kokiais mikrovaldikliais suderinamas HMC5883L GY271 modulis?
Modulis suderinamas su mikrovaldikliais, kurie palaiko I2C ryšį, tokiais kaip Arduino, PIC ir Freescale.
Koks yra šio modulio maitinimo įtampos diapazonas?
Modulis veikia esant 3V–5V maitinimo įtampai.
Koks yra skaitmeninio kompaso tikslumas?
Matavimo tikslumas yra ±2 laipsniai, tinkamas orientacijos taikymams.
Kaip modulis prijungiamas prie Arduino?
Jis jungiamas per I2C magistralę, naudojant Arduino SDA ir SCL kontaktus duomenų ryšiui.
Ar pridedami montavimo priedai?
Taip, pridedamos dvi kontaktų juostos montavimui: viena tiesi ir viena 90 laipsnių kampu.
