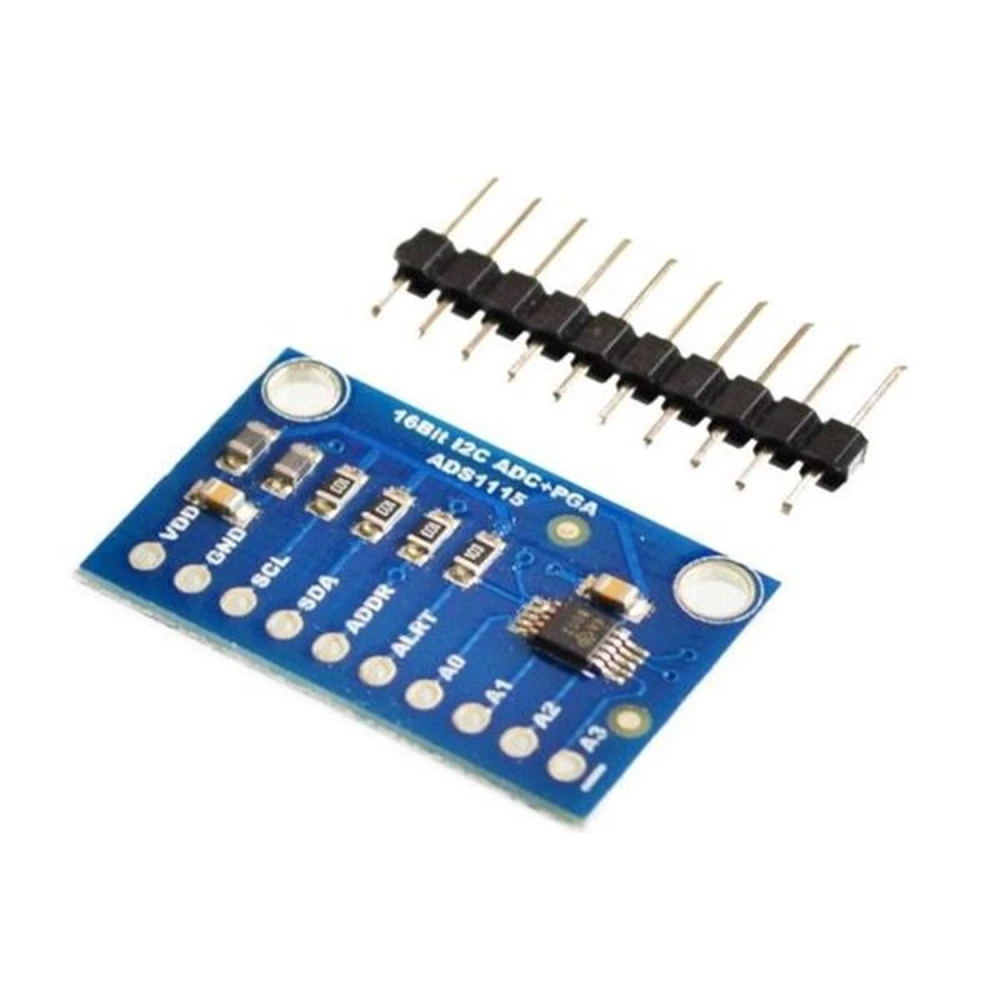

ADS1115 Arduino modulio ADC 4 kanalai yra išorinis analoginis-skaitmeninis keitiklis, kuris lengvai jungiamas prie mikrovaldiklių, tokių kaip Arduino, naudojant I2C sąsają. Šis modulis turi keturis analoginius įėjimo kanalus su 16 bitų raiška, todėl užtikrina tikslius ir patikimus matavimus jūsų elektronikos ir automatizavimo projektuose.
Šis modulis išsiskiria integruotu stiprinimo stiprintuvu, kuris pagerina jautrumą ir leidžia tiksliau aptikti žemos įtampos signalus. Be to, ADS1115 turi keturis adresus, pasirenkamus per ADDRESS kaištį, todėl lengviau prijungti kelis modulius prie tos pačios I2C magistralės.
Pagrindinės savybės:
- ADC raiška: 16 bitų (15 bitų matavimui ir 1 bitas ženklui)
- Ryšio sąsaja: I2C
- Galimi kanalai: 4 analoginiai įėjimai (AN0, AN1, AN2, AN3) arba 2 diferenciniai įėjimai
- Įėjimo įtampa: 2.0 a 5.5 V
- Įėjimo įtampa vienam kanalui: 0 a VDD
- Naudojimas nuolatinio veikimo režimu: apie 150 µA
- Programuojamas mėginių ėmimo greitis: nuo 8 iki 860 mėginių per sekundę (sps)
- Modulio dydis: apie 17 x 28 x 0.1 mm
- Kaiščių dydis: apie 11 x 25 mm
Tipiniai naudojimo atvejai:
- Tiksli analoginių jutiklių matavimo sistema Arduino projektuose
- Žemos įtampos arba neigiamų reikšmių signalų nuskaitymas
- Taikymas, kuriam reikalinga didelė raiška ir duomenų įsigijimo tikslumas
- Mažo masto automatizavimas ir pramoninis valdymas
Suderinamumas: Suderinamas su Arduino plokštėmis ir kitais mikrovaldikliais, palaikančiais I2C ryšį. Lengva integracija leidžia išplėsti analoginių įėjimų galimybes ir pagerinti tikslumą, palyginti su Arduino vidiniais ADC.
Pakuotės turinys:
- 1 x ADS1115 Pro ADC modulis su 4 kanalais, 16 bitų, I2C sąsaja ir stiprinimo stiprintuvu
Šis modulis yra idealus sprendimas tiems, kurie nori pagerinti analoginių matavimų tikslumą elektronikos projektuose, atlaisvinant pagrindinį procesorių ir palengvinant sudėtingų arba žemo lygio signalų nuskaitymą.
- 16 bitų ADC raiška tiksliems matavimams
- I2C sąsaja lengvam prijungimui prie Arduino
- 4 analoginiai kanalai arba 2 diferenciniai įėjimai
- Integruotas stiprinimo stiprintuvas silpniems signalams
- Įėjimo įtampa nuo 2.0 iki 5.5 V, suderinama su Arduino
- Reguliuojamas mėginių ėmimo greitis nuo 8 iki 860 sps
- Mažas energijos suvartojimas nuolatinio veikimo režimu (150 µA)
- Kompaktiškas dydis, patogus integruoti į projektus
Klientų klausimai ir atsakymai
Kokie yra tikslūs į pakuotę įtraukto ADS1115 modulio matmenys ir svoris?
ADS1115 modulis yra maždaug 28 mm ilgio, 17 mm pločio ir 1 mm storio. Išsikišę kontaktai sudaro apie 11 x 25 mm. Jo svoris yra mažesnis nei 5 gramai, atsižvelgiant į tai, kad nėra korpuso ir naudojamos lengvos spausdintinių plokščių medžiagos.
Kokių atsargumo priemonių reikia imtis, kad būtų išvengta pažeidimų dėl viršįtampio analoginiuose įėjimuose?
Analoginiai įėjimai priima 0 iki VDD diapazoną (maksimali prijungta maitinimo įtampa) arba ribojami pagal stiprinimo nustatymą. Jie niekada neturi viršyti maitinimo įtampos ir jiems negalima taikyti neigiamų signalų (išskyrus diferencialinį režimą, pagal datasheet ribas). Jei jutiklio signalas viršija šį diapazoną, rekomenduojama naudoti įtampos daliklius arba signalo kondicionavimo grandines.
Koks yra maksimalus mėginių ėmimo greitis ir kaip jis lyginamas su kitais panašiais I2C sprendimais?
ADS1115 leidžia nustatyti nuo 8 iki 860 mėginių per sekundę (sps) vienam kanalui. Tai jį iškelia aukščiau nei 12 bitų I2C ADC, tokių kaip ADS1015, tačiau žemiau SPI sprendimų, kurie gali viršyti 1000 sps. Jei prioritetas yra tikslumas, o ne greitis, ADS1115 yra subalansuotas pasirinkimas didelės raiškos matavimams su vidutiniu greičiu.
Kaip prijungti ADS1115 prie Arduino?
ADS1115 prie Arduino jungiamas per I2C sąsają naudojant SDA ir SCL kaiščius, taip pat ADDRESS kaištį įrenginio adresui pasirinkti.
Kokie ADS1115 privalumai, palyginti su Arduino vidiniu ADC?
ADS1115 siūlo didesnę raišką (16 bitų vietoje 10 bitų), didesnį tikslumą ir galimybę matuoti neigiamus signalus, todėl tinka taikymams, kuriems reikia didelio tikslumo.
Kiek analoginių kanalų turi ADS1115 modulis?
ADS1115 modulis turi 4 analoginius kanalus, kuriuos galima naudoti kaip atskirus įėjimus arba kaip 2 diferencinius įėjimus.
Kokį įtampos diapazoną gali matuoti ADS1115?
ADS1115 gali matuoti įėjimo įtampą nuo 0 iki maitinimo įtampos, kuri gali būti nuo 2.0 iki 5.5 V.
Ar modulyje yra stiprinimo stiprintuvas?
Taip, ADS1115 Pro turi stiprinimo stiprintuvą, kuris leidžia padidinti jautrumą žemos įtampos signalams.
